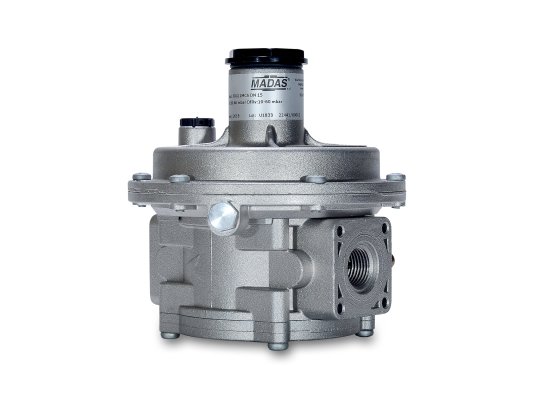

Регулятор давления газа Madas RCS020000 160

Регулятор давления газа Madas RCS020000 160 используется в мощных промышленных котлах и теплогенераторах для регулирования давления на горелку. Для работы под тяжелыми нагрузками оснащен усиленной мембраной. Выдерживает входное давление 6 бар. Дополнительно укомплектован сбросным клапаном, выпускающим небольшое количество газа при превышении давления установленной величины, безопасной, стабильной работы оборудования.

Применение

Регулятор Madas RCS отвечает за понижение и поддержание стабильного давления газа с учетом настройки пружины независимо от перепадов давления в распределительной сети. Подходит для работы с природными горючими газами, используемыми в качестве топлива для промышленных и коммунально-бытовых нужд (ГОСТ 5542-87). Конструкция рассчитана на тяжелые нагрузки. Подходит для оснащения горелок высокой мощности.

Основные параметры:

• максимальное давление перед регулятором: 6000 мбар;
• диапазон настройки выходного давления: 600-1500 мбар;
• настройка сбросного клапана в диапазоне 640-1700 мбар;
• класс «А» герметичности по стандарту EN 88-2;
• резьбовые выходы с двух сторон, внутренняя резьба Rp 1/2";
• операционные температуры (внешняя среда): -40...+60 °C;
• допустимая температура на поверхности корпуса: до +60 °C;
• установка в вертикальном или горизонтальном положении;
• размещение в зонах 1 взрывоопасности по ГОСТ Р 51330.9-99;
• продолжительность службы: 40 лет до полной замены.

Особенности конструкции и комплектации

Особенность серии RCS – встроенный предохранительно-сбросной клапан для стравливания избыточного давления при превышении установленного значения. Настройка выходного давления и давления сбросного клапана осуществляется с помощью калибровочных винтов.

Регулятор разработан для мощных установок, для чего снабжен усиленной мембраной. Каждые 5 лет необходимо заменять мембрану на новую. Эта модель поставляется без фильтра. Доступно аналогичное исполнение с фильтром (FCS).

При изготовлении регулятора использованы надежные сплавы, стойкие к давлению среды, составу газов, коррозии и температурным воздействиям (алюминий, сталь, латунь). Нельзя размещать регулятор в местах, где окружающая среда агрессивно воздействует на материалы конструкции.

Достоинства:

• усиленная рабочая мембрана для тяжелых нагрузок;
• применение в системах с давлением в магистрали до 6 бар;
• высокий уровень герметичности, класс «А»;
• поддержание стабильного выходного давления газа;
• встроенный предохранительно-сбросной клапан;
• вариативность монтажной ориентации;
• стойкость к низкотемпературному воздействию;
• 40-летняя служба при своевременной замене мембраны и пружины.

У нас можно купить регуляторы давления газа Madas с разными диапазонами настройки пружины, комплектацией и параметрами соединения. Регуляторы Madas испытаны, сертифицированы по европейским стандартам.
