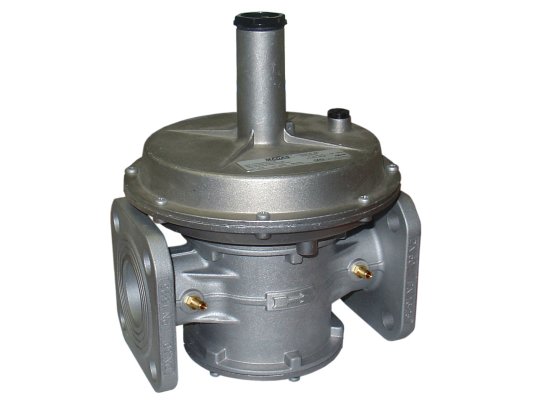

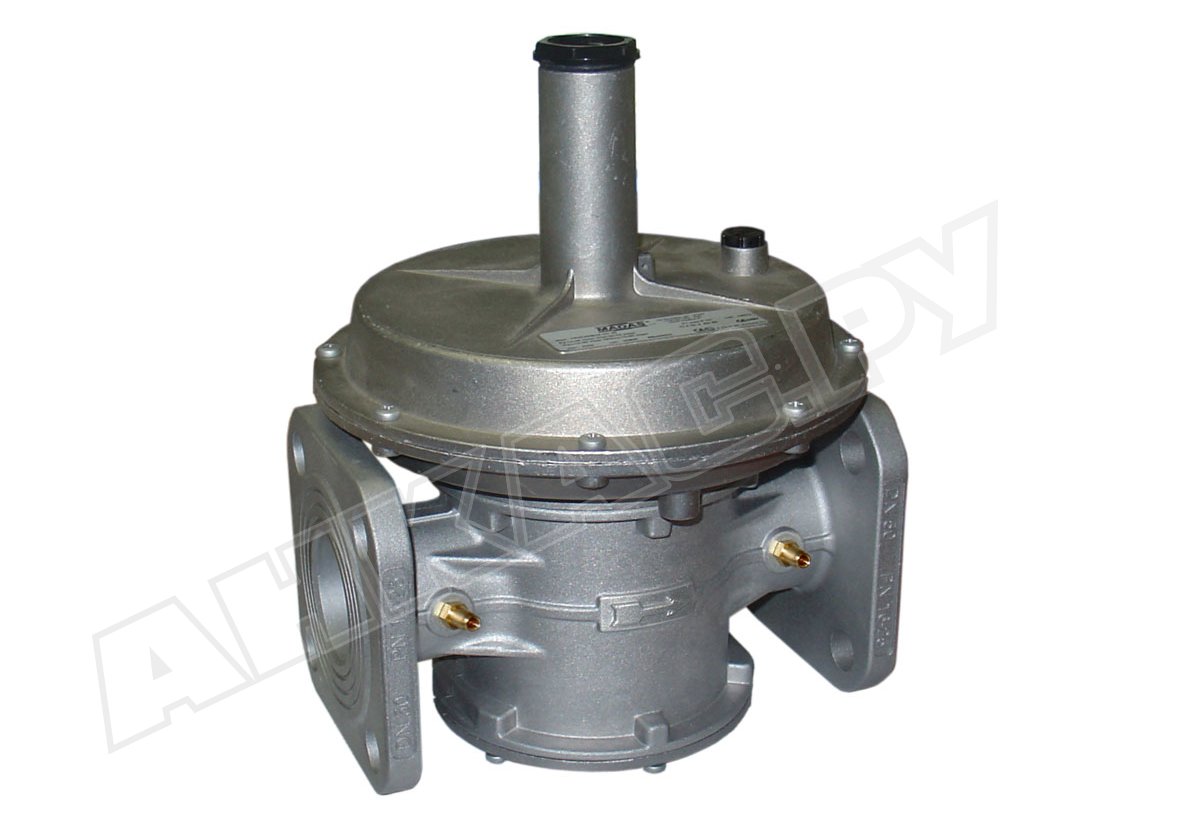

Регулятор давления газа Madas RC50 060

Регулятор давления газа Madas RC50 060 используется в системах редуцирования газа перед газоиспользующим оборудованием. Понижает и автоматически поддерживает стабильное давление после себя для достижения необходимого расхода газа. Выходное давление остается постоянным несмотря на изменения давления в газораспределительной сети. Регулятор рассчитан на максимальное давление в магистрали 1 бар. За счет использования сплавов, стойких к температурным перепадам, и надежных уплотнений регулятор может эксплуатироваться в уличных условиях.

Рабочая среда: природный газ (ГОСТ 5542-87), сжиженный нефтяной газ, воздух, азот, другие инертные сухие газы. Модификации для биогаза и попутного нефтяного газа предоставляются по запросу.

Основные параметры и особенности:

• регулируемая пружина, диапазон: 90-190 мбар;
• давление газа на входе в регулятор: до 1000 мбар;
• фланцевое соединение DN 50;
• конструкция с уровнем герметичности класса А по EN 88-2 ;
• допустимый расход газа: от 0,1 м3/час;
• монтаж на вертикальный/ горизонтальный трубопровод;
• место установки: зоны 2 взрывоопасности по ГОСТ Р 51330.9-99;
• стабильная работа в условиях низкотемпературной эксплуатации;
• предохранительная мембрана для минимизации утечек;
• диапазон температур эксплуатации (внешняя среда) -40...+60 °C;
• допустимая температура корпуса: максимум +60 °C;
• заявленный ресурс: 40 лет при выполнении рекомендаций по замене запчастей и ТО.

Конструкция

Регулятор давления газа собран в надежном корпусе с фланцевыми соединениями. Оснащен предохранительной, компенсационной, рабочей мембранами и регулируемой пружиной. Настройка выходного давления осуществляется с помощью регулировочного винта. Для подсоединения прибора контроля давления предусмотрены измерительные штуцеры.

Корпус и детали выполнены из латуни, алюминия, нержавеющей стали марки 430, оцинкованной нержавеющей стали, стекловолокна с 30% нейлона, стойких к коррозии, износу, составу углеводородов. Уплотнения изготовлены из газонепроницаемого бутадиен-нитрильного каучука.

Для крепления регулятора в систему используются фланцы. На корпус нанесена стрелка, указывающая направление потока (к горелке).

Место размещения

Регулятор давления газа Madas может устанавливаться в помещениях и на улице при условии, что отсутствуют потенциальные источники возгорания или опасного оборудования. При размещении на открытом воздухе требуется защита от осадков с помощью навеса, козырька или шкафа.

Конструкция не приспособлена для эксплуатации в условиях воздействия агрессивной внешней среды, которая способна разрушить алюминий, сталь, каучук. Для таких случаев корпус обрабатывается специальным составом методом катафореза (по запросу).

Сервисное обслуживание и замена деталей

В ходе эксплуатации необходимо:

• контролировать выходное давление (ежегодно);
• каждые 5 лет заменять рабочую мембрану;
• через 20 лет заменить пружину.

После разборки-сборки регулятора требуется повторно выполнить настройку выходного давления.

Достоинства:

• стабильное давление за регулятором с учетом настройки;
• высокий уровень герметичности;
• газонепроницаемый материал уплотнений;
• возможность эксплуатации в суровых условиях (до -40 °C);
• размещение в любом месте (под навесом);
• 40-летняя служба.

Со склада и под заказ можно купить регуляторы давления газа Madas с обычной или усиленной мембраной, фильтром/ без фильтра, резьбовыми DN15-DN50 и фланцевыми соединениями DN25-DN100, выходным давлением от 8 до 600 мбар.
