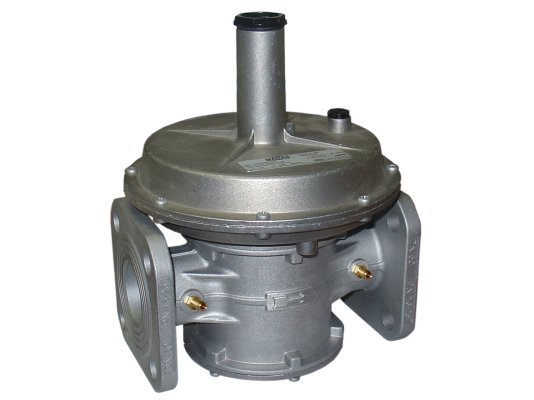

Регулятор давления газа Madas RC50 050

Регулятор давления газа Madas RC50 050 используется для оснащения промышленного оборудования, потребляющего метан, сжиженный газ и другие инертные газы. Сертифицирован по европейским стандартам. Характеризуется высоким уровнем герметичности, стойкостью к коррозии, износу, низким температурам воздуха, подходит для уличной эксплуатации.

Назначение

Регулятор давления газа понижает входное давление газа и поддерживает на необходимом уровне для достижения необходимого расхода с учетом текущих потребностей в тепле. Подходит для систем с давлением в газораспределительной сети до 1 бар.

Рабочие и эксплуатационные характеристики:

• диапазон регулировки пружины: 55-100 мбар;
• входное давление в распределительной сети: до 1000 мбар;
• рабочая среда: природный, сжиженный газ, воздух, азот и другие сухие нейтральные газы;
• герметичная конструкция класса А по европейским стандартам;
• минимальный расход газа: 0,1 м3/час;
• размещение перед газопотребляющим оборудованием для регулирования и поддержания стабильного давления газа;
• конструкция для интенсивных промышленных нагрузок;
• корпус и детали из алюминия, нержавеющей стали, латуни, стекловолокна с 30% нейлона;
• износостойкие, газонепроницаемые уплотнения из NBR-каучука;
• крепление с помощью фланцев DN 50;
• установка на вертикальный/ горизонтальный трубопровод;
• диапазон рабочих температур: -40...+60 °C;
• максимальный нагрев корпуса: +60 °C;
• размещение в зоне 2 взрывоопасности по ГОСТ Р 51330.9-99;
• эксплуатация в течение 40 лет при выполнении требований к техобслуживанию и замене запчастей.

Монтаж и настройка регулятора

Регулятор давления газа Madas RC устанавливается в помещениях и на открытом воздухе при условии защиты от влаги (козырек, навес, шкаф и пр.). Конструкция не подходит для эксплуатации в местах с агрессивной окружающей средой, которая способна разрушить материал конструкции и уплотнений. Для таких условий необходима дополнительная обработка корпуса специальным составом, нанесенным методом катафореза.

Регулятор устанавливается перед горелкой. При этом, стрелка на корпусе должна совпадать с направлением потока газа. Выходное давление задается с помощью регулировочного винта, доступ к которому предоставляется при снятии колпачка в верхней части конструкции. Для измерений давления используется манометр.

Техобслуживание и замена деталей

Производитель рекомендует каждые 5 лет заменять рабочую мембрану и через 20 лет – пружину. Также необходимо ежегодно делать контрольные замеры давления. После разборки конструкции проводится повторная настройка выходных параметров.

Достоинства:

• стабильные параметры давления на выходе;
• высокий уровень герметичности;
• установка в помещении и на улице (под навесом);
• стабильная работа в условиях низкотемпературной эксплуатации;
• вертикальный или горизонтальный монтаж;
• продолжительность службы 40 лет.

На нашем сайте можно купить регуляторы давления газа Madas и другое оснащение для горелок. В каталоге доступны модификации этой линейки со встроенным фильтром/ без фильтра, со стандартной или усиленной мембраной, резьбовыми и фланцевыми соединениями, различными диапазонами настройки давления (от 7 до 600 мбар). По отдельному запросу возможно исполнение для биогаза, попутного нефтяного газа.
