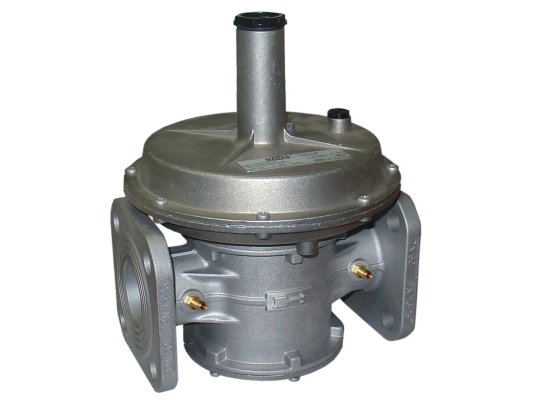

Регулятор давления газа Madas RC50 040

Регулятор давления газа Madas RC50 040 сертифицирован по европейским стандартам безопасности. Регулирует давление перед горелкой, обеспечивая стабильные параметры при изменяющемся давлении в газовой магистрали. Конструкция рассчитана на промышленное интенсивное применение, максимальное входное давление до 1 бар, подходит для размещения в помещениях и на улице.

Рабочая среда

Регулятор давления Madas входит в состав оборудования, функционирующего на природном газе (ГОСТ 5542-87), сжиженном газе, азоте, воздухе и других неагрессивных сухих газах.

Основные характеристики и особенности:

• диапазон настройки выходного давления: 33-58 мбар;
• давление на входе в регулятор: до 1000 мбар;
• установка в систему с помощью фланцевых соединений DN 50;
• класс А герметичности по европейским нормативам;
• минимальный расход газа: 0,1 м3/час;
• размещение на горизонтальном/вертикальном газопроводе;
• настройка давления на выходе из регулятора с помощью винта;
• предохранительная мембрана для повышения герметичности системы;
• требование к месту размещения: зона 2 взрывоопасности по ГОСТ Р 51330.9-99;
• минимальная/ максимальная эксплуатационная температура: -40/ +60 °C;
• температура на поверхности корпуса: не выше +60 °C;
• внутренний импульс для выравнивания давления.

Конструкция

Алюминиевый корпус регулятора давления состоит из двух надежно скрепленных частей. Внутри размещены пружина регулирования выходного давления, предохранительная, компенсационная и рабочая мембраны, внутренний импульс, уплотнения. Для монтажа в систему предусмотрены фланцевые соединения. На корпусе смонтирован штуцер для контроля выходного давления.

Корпус и конструктивные элементы регулятора произведены из алюминия, латуни, нержавеющей стали марки 430, нержавеющей оцинкованной стали, стекловолокна с 30% нейлона. Материалом уплотнений выбран износостойкий, газонепроницаемый NBR-каучук.

Место монтажа

Регулятор давления газа Madas RC подходит для размещения в помещениях и на улице. При монтаже на открытом воздухе необходимо исключить попадание на корпус влаги, установив регулятор под навес, козырек, в шкаф. Место в системе – перед газопотребляющим прибором. Стрелка на корпусе должна быть направлена по ходу потока.

Недопустимо использование регулятора давления при агрессивном воздействии внешней среды, вызывающей окисление металлических частей конструкции и разрушение уплотнений.

Срок службы

Заявленный производителем срок службы – 40 лет при соблюдении рекомендаций по эксплуатации. Каждые 5 необходимо менять рабочую мембрану и через 20 лет – пружину. После разборки-сборки регулятора следует повторно настроить выходное давление.

Достоинства:

• стабильное давление в соответствии с настройкой;
• установка в помещениях и на улице;
• предохранительная мембрана, защита от утечек;
• высокий класс герметичности;
• широкий диапазон эксплуатационных температур;
• 40-летний срок службы.

На сайте можно купить регуляторы давления газа с обычной или усиленной мембраной, различными диапазонами настройки давления (от 8 до 600 мбар) и вариантами соединений (резьбовые DN15-DN50, фланцевые DN25-DN100), со встроенным фильтром/ без фильтра. Обращайтесь, подберем необходимое оснащение.
