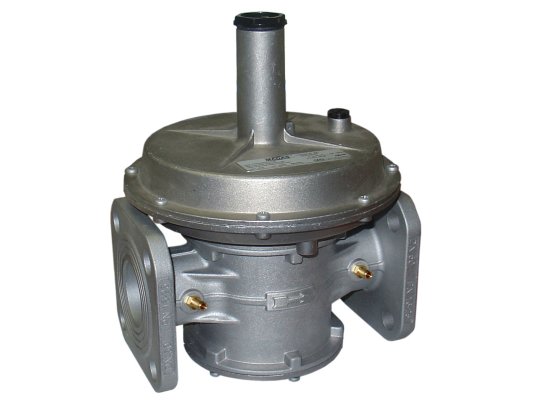

Регулятор давления газа Madas RC50 020

Регулятор давления газа Madas RC50 020 служит для автоматического регулирования и поддержания стабильных параметров давления для достижения необходимого расхода газа. Соответствует европейским стандартам безопасности, сертифицирован. Подходит для систем с давлением в распределительной сети до 1 бар.

Виды газа

Регулятор давления предназначен для работы с природным газом по ГОСТ 5542-87, сжиженным газом, воздухом, азотом и другими нейтральными газообразными средами (сухие газы). По запросу возможно исполнение для биогаза и попутного нефтяного газа.

Основные характеристики:

• регулируемая пружина, рабочий диапазон: 13-23 мбар;
• максимальное давление газа на входе: 1000 мбар;
• интеграция в систему на фланцевые соединения DN 50;
• минимальный расход газа: 0,1 м3/час;
• класс А герметичности;
• эксплуатация при температуре до -40 °C;
• максимальная температура на поверхности корпуса: +60 °C;
• размещение перед газоиспользующим устройством;
• допустимое положение при монтаже: вертикальное/ горизонтальное;
• установка в местах, соответствующих нормам ГОСТ Р 51330.9-9 (2 зона взрывоопасности);
• оснащение предохранительной мембраной для повышения уровня безопасности;
• заявленный ресурс эксплуатации: 40 лет.

Конструкция и особенности

Конструкция регулятора давления разработана для интенсивного промышленного применения и суровых условий эксплуатации, выдерживает низкотемпературное воздействие. Корпус и рабочие узлы произведены из алюминия, латуни, нержавеющей стали марки 430, нержавеющей оцинкованной стали, стекловолокна с 30% нейлона. Для уплотнений использован газонепроницаемый NBR-каучук, что обеспечивает герметичность соединений в течение всего срока службы.

Основными элементами конструкции являются корпус, пружина, регулировочный винт, предохранительная, компенсационная и рабочая мембраны, уплотнения, штуцеры. Настройка выходных параметров осуществляется под контролем манометра. Доступ к регулировочному винту предоставляется при снятии колпачка в верхней части регулятора.

Возможные места размещения

Регулятор рассчитан на установку внутри помещений, соответствующих требованиям по взрывобезопасности, а также на открытом воздухе. При уличной эксплуатации не допускается воздействие атмосферных осадков, в связи с чем необходимо установить регулятор под козырьком, навесом или в шкафу.

Внимание!

Регулятор не подходит для размещения в условиях агрессивного воздействия окружающей среды, способной вызвать окисление металла и разрушить материал уплотнений. В таких случаях требуется специальная обработка корпуса методом катафореза.

Техническое обслуживание

Сервисные операции заключаются в ежегодной проверке выходного давления, замене мембраны и пружины с периодичностью 5 и 20 лет соответственно. После разборки конструкции необходимо повторно отрегулировать выходные параметры.

Достоинства:

• стабильное давление на выходе;
• высокий уровень герметичности;
• возможность выбора положения при монтаже;
• широкий диапазон эксплуатационных температур;
• 40-летний срок службы.

На нашем сайте можно купить регуляторы давления газа с различными диапазонами настройки пружины и вариантами соединений, с обычной и усиленной мембраной, встроенным фильтром или без фильтра.
