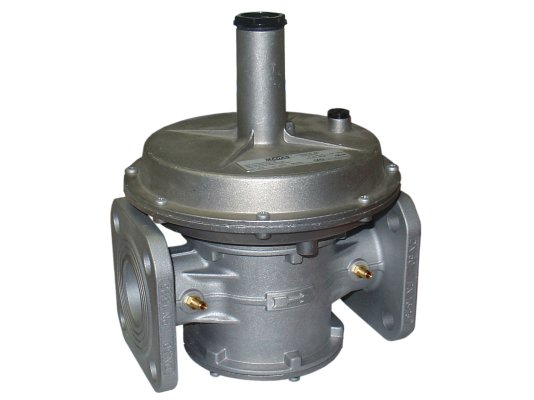

Регулятор давления газа Madas RC50 010

Регулятор давления газа Madas RC50 010 снижает входное давление газа и поддерживает с учетом настройки пружины для управления расходом и оптимальной работы котла. Выходное давление остается постоянным несмотря на изменения давления в газораспределительной сети, но не более 1 бар. За счет использования сплавов, стойких к температурным перепадам, и надежных уплотнений регулятор может эксплуатироваться в уличных условиях.

Назначение: промышленное оборудование, использующее природный газ (ГОСТ 5542-87), сжиженный нефтяной газ, воздух, азот, нейтральный газ (только сухие газы). Версии для биогаза и попутного нефтяного газа предоставляются по запросу.

Основные параметры и особенности:

• пружина, настраиваемая в диапазоне: 8-13 мбар;
• давление газа на входе в регулятор: до 1000 мбар;
• фланцевые соединения DN 50;
• конструкция с уровнем герметичности класса А по нормам ЕС;
• допустимый расход газа: от 0,1 м3/час;
• установка на вертикальный/ горизонтальный газопровод;
• место размещения: зоны 2 взрывоопасности по ГОСТ Р 51330.9-99;
• морозостойкое исполнение, стабильная работа в условиях низкотемпературной эксплуатации;
• предохранительная мембрана, повышающая герметичность системы;
• встроенный импульсный выход;
• диапазон рабочих температур: -40...+60 °C;
• допустимая температура корпуса: не выше +60 °C;
• срок службы: 40 лет при выполнении рекомендаций по сервисному обслуживанию.

Конструкция

Регулятор давления газа собран в коррозиестойком корпусе с фланцевыми соединениями, состоящим из верхней и нижней части. Оснащен предохранительной, компенсационной, рабочей мембранами и пружиной, которая настраивается с помощью регулировочного винта. Для подсоединения прибора контроля давления предусмотрены измерительные штуцеры.

Корпус и детали произведены из алюминия, латуни, нержавеющей стали марки 430, оцинкованной нержавеющей стали, стекловолокна с 30% нейлона, стойких к составу углеводородов, износу, коррозии.

Для крепления регулятора используются фланцы. На корпус нанесена стрелка, которую необходимо направить в сторону горелки при установке регулятора.

Место размещения

Регулятор давления газа Madas может устанавливаться внутри помещений котельных и на улице, при условии защиты от осадков с помощью навеса, козырька, шкафа.

Важно учесть! Регулятор не приспособлен для работы в условиях агрессивной внешней среды, которая разрушает алюминий, сталь, каучук. Для таких случаев используются модификации с корпусом, обработанным специальным составом методом катафореза.

Сервисное обслуживание регулятора

В процессе эксплуатации необходимо:

• замерять выходное давление (ежегодно);
• заменять рабочую мембрану и пружину (один раз в 5 и 20 лет соответственно).

После замены конструктивных элементов, разборки-сборки конструкции требуется повторно выполнить настройку регулятора.

Достоинства:

• стабильное давление после регулятора с учетом настройки;
• высокий уровень герметичности;
• конструкция из коррозиестойких материалов;
• газонепроницаемый материал уплотнений;
• возможность низкотемпературной эксплуатации;
• размещение в любом месте (под навесом);
• 40-летняя служба.

Со склада и под заказ можно купить регуляторы давления газа Madas с фильтром/ без фильтра, обычной или усиленной мембраной, резьбовыми DN15-DN50 и фланцевыми соединениями DN25-DN100, выходным давлением от 7 до 600 мбар.
