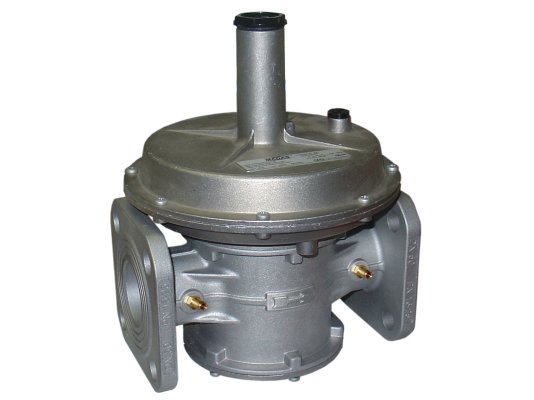

Регулятор давления газа Madas RC40 030

Регулятор давления газа Madas RC40 030 предназначен для стабилизации и поддержания давления после себя на заданном уровне. Востребован при сборке газовых промышленных горелок и котельного оборудования. Отвечает европейским стандартам безопасности, испытан и сертифицирован. Характеризуется высоким уровнем герметичности, внушительным сроком службы, морозостойким исполнением. Встраивается в системы с давлением в магистрали до 1 бар.

Виды газа

Регулятор давления применяется для промышленных установок, потребляющих природный газ (ГОСТ 5542-87), сжиженный газ, воздух, азот и другие инертные сухие газы.

Основные характеристики и особенности:

• настраиваемая пружина, диапазон давления: 20-36 мбар;
• входное давление газа: до 1000 мбар;
• фланцевое соединение DN 40;
• герметичность класса А по европейским стандартам;
• расход газа для нормальной работы регулятора: не менее 0,1 м3/час;
• конструкция для суровых условий эксплуатации, внешней температуры до -40 °C;
• установка на вертикальном/ горизонтальном газопроводе;
• место размещения: зона 2 взрывоопасности по ГОСТ Р 51330.9-99;
• предохранительная мембрана для защиты от утечек газа;
• встроенный импульсный выход;
• максимальная температура корпуса: +60 °C;
• эксплуатационный ресурс: 40 лет при выполнении требований по монтажу и техобслуживанию.

Конструкция

Регулятор давления собран в небольшом алюминиевом корпусе с фланцевыми соединениями. Настраивается в пределах рабочего диапазона пружины с помощью регулировочного винта под контролем манометра. Оснащен компенсационной, предохранительной, рабочей мембранами для стабилизации давления и поддержания на заданном уровне.

Конструкция характеризуется стойкостью к коррозии, низким/ высоким температурам, оснащена газонепроницаемыми уплотнениями. Корпус и конструктивные элементы изготовлены из алюминия, латуни, нержавеющей стали, стекловолокна с 30% нейлона. На корпус нанесена стрелка для правильного позиционирования регулятора при установке в систему (должна указывать на горелку).

Место размещения регулятора

Регулятор давления может устанавливаться в помещениях и на улице. Размещение на открытом воздухе требует защиты корпуса от попадания атмосферных осадков с помощью навеса, козырька или шкафа. Во избежание утечек газа регулятор не должен эксплуатироваться в местах, где окружающая среда агрессивно воздействует на конструктивные элементы и может привести к их разрушению.

Обслуживание регулятора давления

Своевременное обслуживание и замена запчастей обеспечивают стабильные выходные параметры и продолжительную службу регулятора. С периодичностью 5 и 20 лет необходимо заменять рабочую мембрану и пружину. Также требуется ежегодный контроль выходного давления. После замены деталей, разборки-сборки конструкции следует повторно настроить выходные параметры давления.

Достоинства:

• высокий уровень герметичности;
• стабильное выходное давление с учетом настройки;
• износостойкие детали, газонепроницаемые уплотнения;
• установка внутри помещений и на открытом воздухе;
• конструкция для большинства климатических зон (при уличном размещении);
• 40-летний ресурс.

Со склада и под заказ можно купить регуляторы давления газа Madas с выходным давлением от 7 до 600 мбар, резьбовыми и фланцевыми соединениями, стандартной или усиленной мембраной, встроенным фильтром или без него. По запросу возможно исполнение для биогаза и попутного нефтяного газа.
