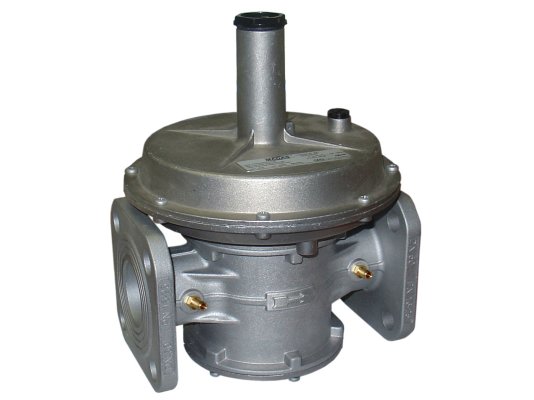

Регулятор давления газа Madas RC32 050

Регулятор давления газа Madas RC32 050 стабилизирует давление входящего газа и автоматически поддерживает на установленном уровне в условиях изменения давления в газораспределительной сети. Применяется в промышленном газовом оборудовании с давлением в магистрали до 1 бар. Может эксплуатироваться не только в помещениях, но и на улице.

Назначение: промышленные горелки, сжигающие природный газ (по ГОСТ 5542-87), сжиженный нефтяной газ и другие нейтральные сухие газы.

Основные характеристики и особенности:

• диапазон регулировки пружины: 55-100 мбар;
• допустимое давление в газораспределительной сети: 1000 мбар;
• конструкция класса герметичности А;
• фланцевый способ соединения, размер фланцев DN 32;
• минимальный расход газа: 0,1 м3/час;
• встроенный импульс;
• предохранительная, компенсационная, рабочая мембраны;
• износо-, коррозиестойкое исполнение;
• конструкция из алюминия, нержавеющей стали, латуни, стекловолокна с нейлоном;
• уплотнения из газонепроницаемого NBR-каучука;
• варианты монтажа: на вертикальный/ горизонтальный трубопровод;
• температурный диапазон (окружающий воздух): -40...+60 °C;
• поверхностная температура: +60 °C (максимальное значение);
• требование к месту установки: соответствие зоне 2 взрывоопасности по ГОСТ Р 51330.9-99;
• срок службы: 40 лет при своевременной замене конструктивных элементов.

Монтаж и настройка

На корпус регулятора нанесена стрелка, которую необходимо направить к горелке при монтаже в систему.

Выходное давление устанавливается настройкой пружины. Для доступа к регулировочному винту необходимо снять колпачок в верхней части корпуса. Регулировочные операции осуществляются под контролем манометра.

Размещение

Регулятор давления газа служит для размещения внутри помещений и на улице, при условии защиты корпуса от атмосферных осадков. Конструкция в заводском исполнении не рассчитана на эксплуатацию в условиях агрессивной внешней среды, способной разрушить алюминий, сталь, каучук. Для таких применений подходят регуляторы с защитой корпуса специальным составом, нанесенным методом катафореза.

ТО и замена деталей

Каждые 5 и 20 лет необходимо заменять рабочую мембрану и пружину регулятора, а также ежегодно проверять выходное давление. После разборки-сборки, замены рабочих частей регулятора следует заново выполнить настройки.

Достоинства:

• стабильные параметры давления после себя;
• высокий уровень герметичности;
• широкий диапазон рабочих температур;
• установка в помещениях и на улице;
• ресурс эксплуатации 40 лет.

В каталоге мы подобрали регуляторы давления газа с разными диапазонами давления, типом/ размером соединений. Обращайтесь, подберем оснащение для сборки и ремонта вашей установки.
