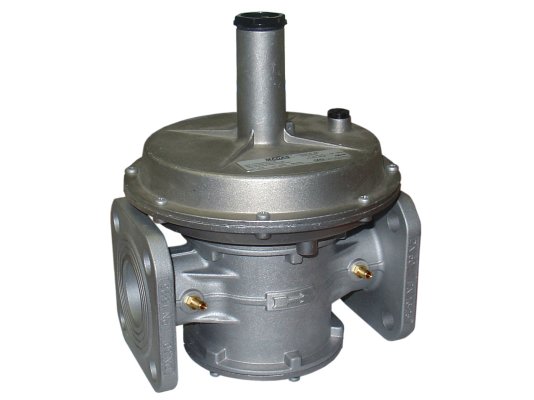

Регулятор давления газа Madas RC32 040

Регулятор давления газа Madas RC32 040 используется в системах автоматического управления расходом газа для эффективной работы промышленного котла/ теплогенератора. Отвечает за безопасное понижение давления газа и поддержание его в установленных пределах, с учетом текущих задач теплоснабжения. На точность выходных параметров не влияет изменение давления в газораспределительной сети. Максимальное давление на входе в регулятор ограничено 1 бар.

Назначение: промышленные установки, потребляющие природный газ (по ГОСТ 5542-87), сжиженный нефтяной газ, воздух, азот, другие нейтральные сухие газы.

Основные характеристики и особенности:

• диапазон регулировки пружины: 33-58 мбар;
• фланцевое соединение, размер фланцев DN 32;
• конструкция класса герметичности А;
• входное давление: не более 1000 мбар;
• минимальный расход газа: 0,1 м3/час;
• встроенный импульс;
• предохранительная мембрана для герметизации системы, исключения утечек;
• износо-, коррозиестойкая конструкция;
• корпус и детали из алюминия, нержавеющей стали, латуни, стекловолокна с нейлоном;
• уплотнения из NBR-каучука с отличными газонепроницаемыми свойствами;
• размещение непосредственно перед горелкой;
• установка в вертикальный/ горизонтальный трубопровод;
• допустимые рабочие температуры: -40...+60 °C;
• поверхностная температура: не более +60 °C;
• рабочее помещение: зоны 2 взрывоопасности по ГОСТ Р 51330.9-99;
• средний срок эксплуатации: 40 лет при соблюдении требований производителя по установке и замене запчастей.

Размещение

Регулятор давления газа подходит для установки в помещениях и на открытом воздухе. В условиях уличной эксплуатации не допускается попадание на корпус атмосферных осадков.

В стандартном исполнении запрещена эксплуатация регулятора в местах с агрессивной окружающей средой, разрушающей сталь, алюминий и каучук. Для таких условий подходят регуляторы, обработанные антикоррозийным составом методом катафореза.

Монтаж и настройка

На корпус нанесена стрелка, указывающая направление движения потока газа, что необходимо учитывать при монтаже.

Давление на выходе из регулятора задается с помощью настройки пружины. Для доступа к регулировочному винту требуется снять колпачок в верхней части корпуса. Регулировка осуществляется под контролем манометра.

ТО и замена запчастей

В процессе эксплуатации регулятора требуется ежегодно измерять выходное давление, каждые 5 и 20 лет заменять рабочую мембрану и пружину. После разборки/ замены рабочих элементов регулятора необходимо заново выполнить настройки.

Достоинства:

• поддержание стабильных параметров давления на горелку;
• высокий уровень герметичности;
• широкий диапазон эксплуатационных температур;
• возможность уличного размещения;
• 40-летняя служба.

У нас можно купить регуляторы давления газа Madas с резьбовыми и фланцевыми соединениями (DN15-DN100), различными рабочими диапазонами (от 8 до 600 мбар) и комплектацией (со стандартной или усиленной мембраной, со встроенным фильтром/ без фильтра,).
