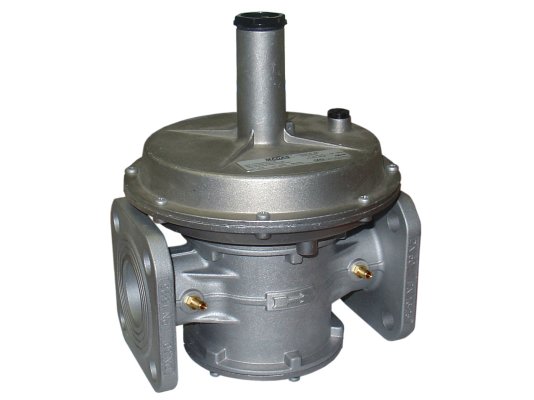

Регулятор давления газа Madas RC25 020

Регулятор давления газа Madas RC25 020 отвечает европейским стандартам безопасности и качества EN 88-2, испытан, сертифицирован. Понижает давление магистрального газа и поддерживает с учетом настройки пружины для управления расходом. Конструкция предназначена для промышленных интенсивных нагрузок, размещения в помещении и на улице, рассчитана на давление в сети до 1 бар.

Рабочая среда

Регулятор давления Madas подходит для оснащения систем, функционирующих на природном газе (ГОСТ 5542-87), сжиженном газе, азоте, воздухе и других неагрессивных сухих газах.

Основные параметры и особенности:

• диапазон давления на выходе: 18-40 мбар;
• герметичность класса А по EN;
• максимальное давление на входе: 1000 мбар;
• фланцевое соединение DN 25;
• расход газа: от 0,1 м3/час;
• монтаж в систему в вертикальном/ горизонтальном положении;
• возможность низкотемпературной эксплуатации;
• предохранительная мембрана для защиты от утечек газа;
• встроенный импульс;
• установка в зонах 2 взрывоопасности по ГОСТ Р 51330.9-99;
• допустимые температуры окружающего воздуха: -40...+60 °C;
• температура на поверхности корпуса: +60 °C;
• продолжительность службы: 40 лет.

Конструкция

Алюминиевый корпус состоит из двух частей, произведен из сплава алюминия. Снабжен штуцером для отбора давления. Внутри размещены предохранительная, компенсационная и рабочая мембраны, пружина, внутренний импульс, уплотнители. Для монтажа в систему предусмотрены фланцевые соединения.

Конструкция произведена из сплава алюминия, латуни, нержавеющей стали, стекловолокна с 30% нейлона. Уплотнения из газонепроницаемого бутадиен-нитрильного каучука устойчивы к составу газообразной среды, истиранию, что исключает риск утечек.

Условия эксплуатации

Регулятор давления газа разработан для установки внутри помещений и уличного размещения. При размещении на открытом воздухе требуется защитить корпус регулятора от осадков с помощью навеса, козырька, шкафа. Монтаж в систему выполняется перед горелкой, так, чтобы стрелка на корпусе совпадала с направлением движения потока.

Запрещено использование регулятора в местах, где окружающая среда агрессивно воздействует на материал конструкции и уплотнений.

Регулярное ТО

При эксплуатации регулятора необходимо ежегодно контролировать выходное давление, каждые 5 лет заменять рабочую мембрану и через 20 лет установить новую пружину.

После разборки-сборки регулятора следует повторно отрегулировать выходные параметры давления.

Достоинства:

• поддержание стабильного давления на выходе;
• высокий уровень герметичности;
• газонепроницаемый материал уплотнений и мембран;
• возможность размещения в помещениях и на улице;
• широкий диапазон эксплуатационных температур;
• продолжительная служба (ресурс 40 лет).

На сайте можно купить регуляторы давления газа Madas с различными диапазонами настройки давления (в пределах 8...600 мбар), резьбовыми и фланцевыми соединениями, со встроенным фильтром/ без, усиленной мембраной. По запросу доступны версии для биогаза и попутного нефтяного газа.
