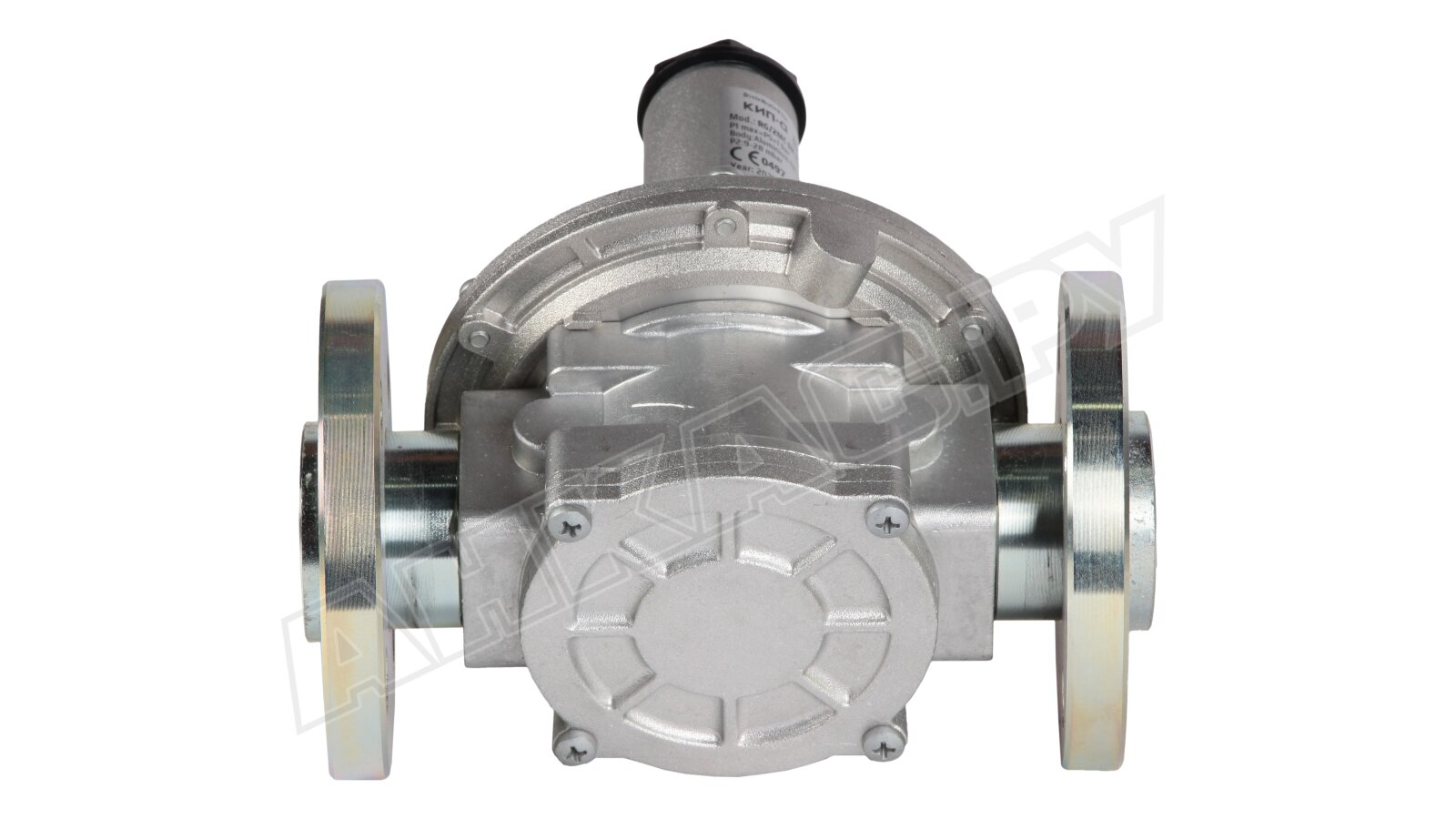

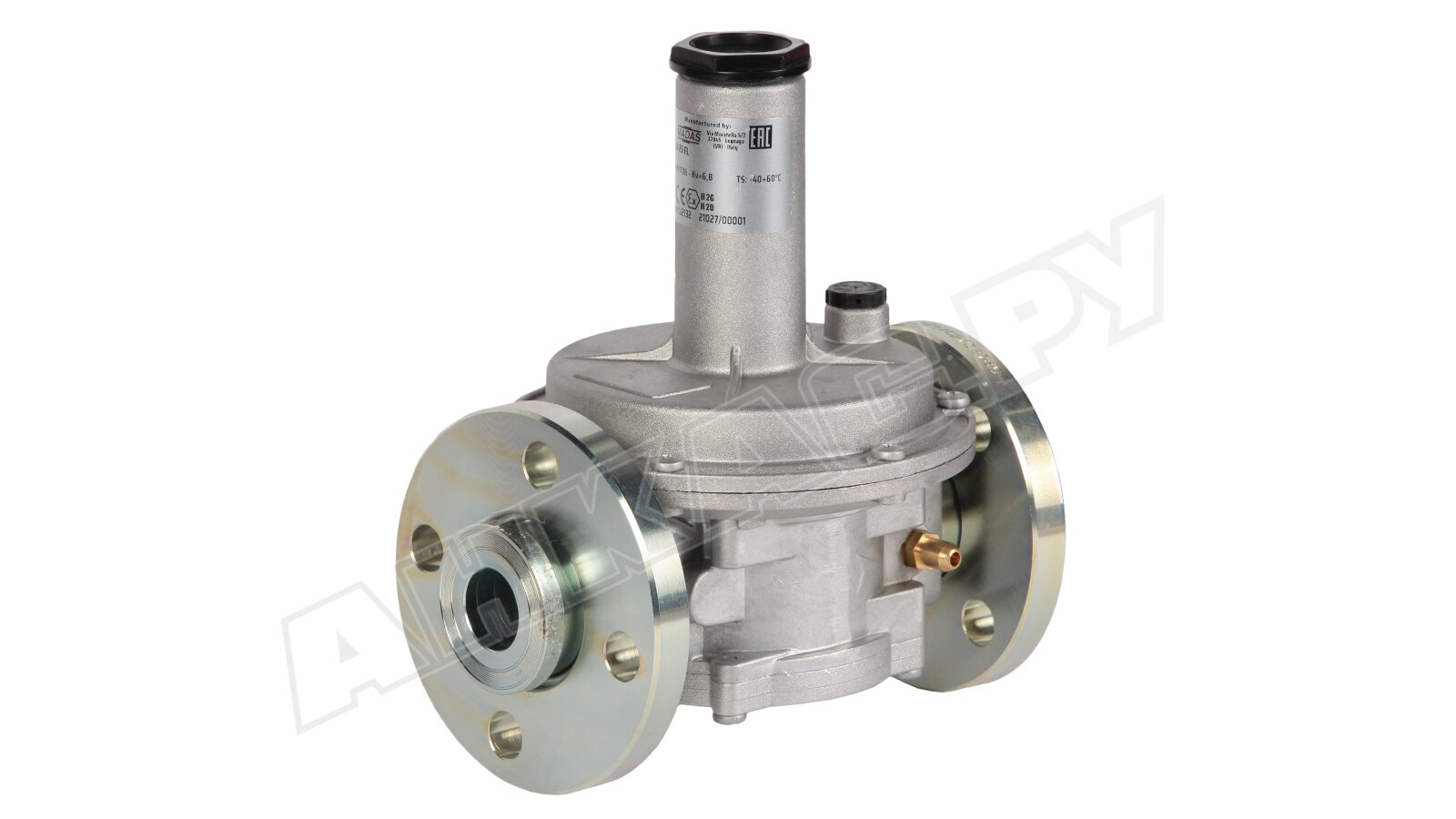

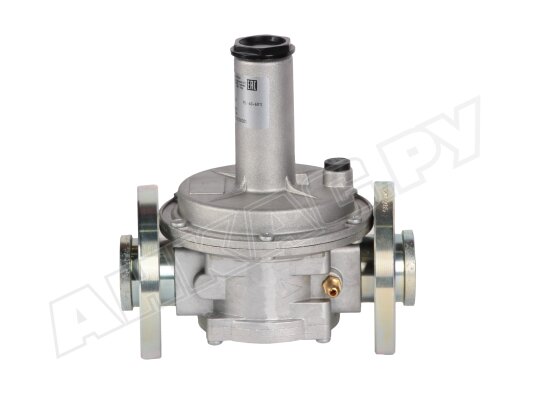

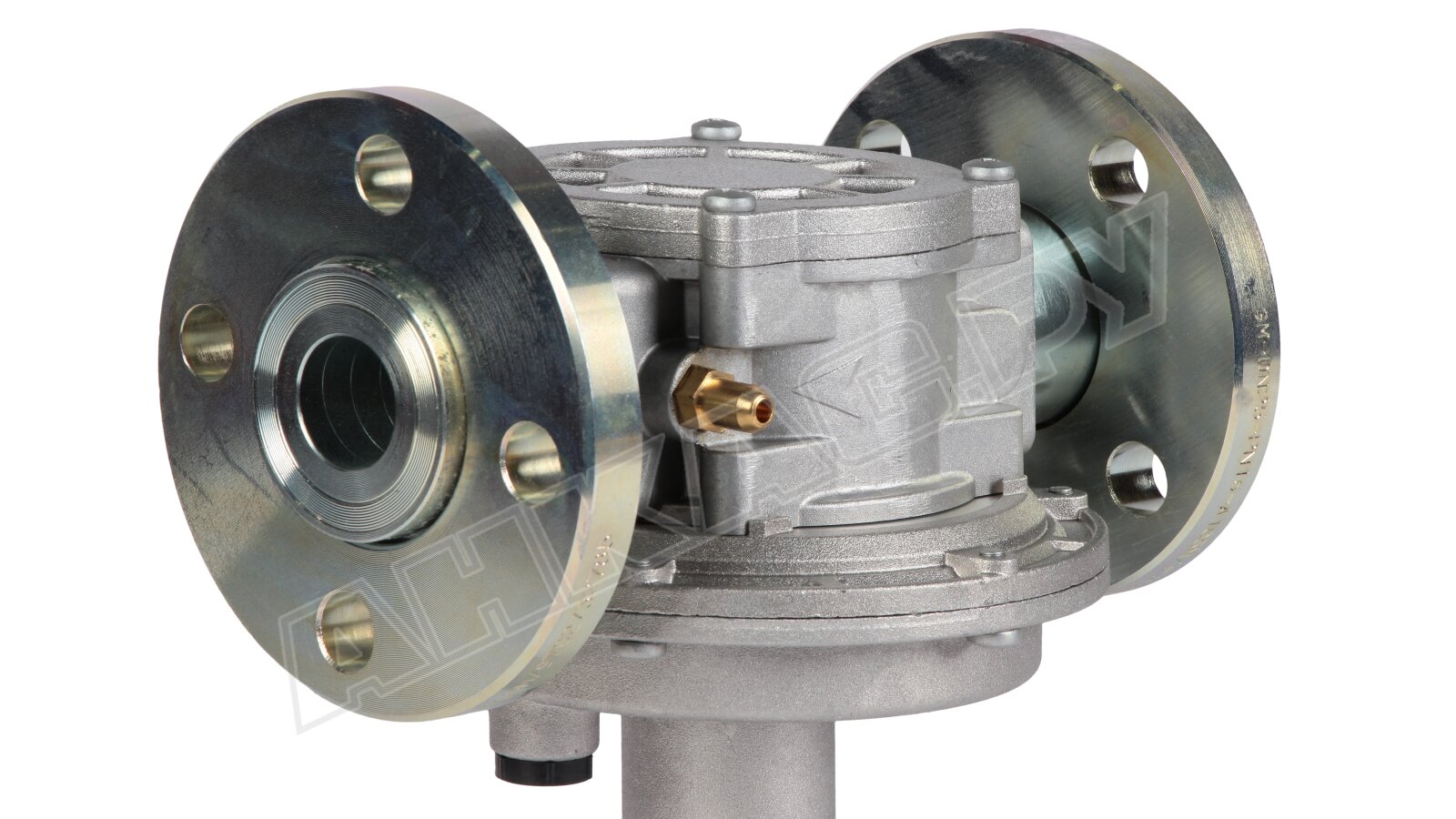

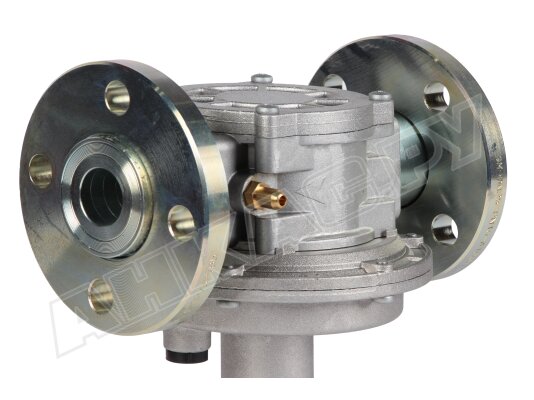

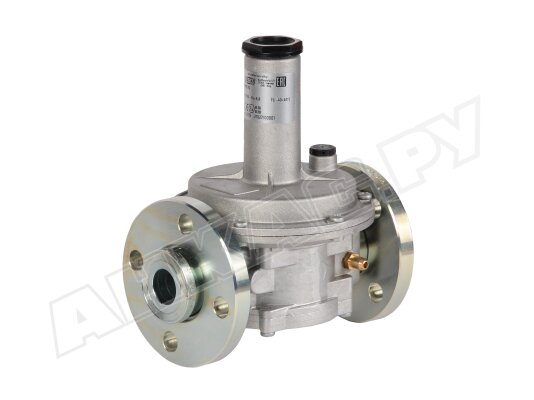

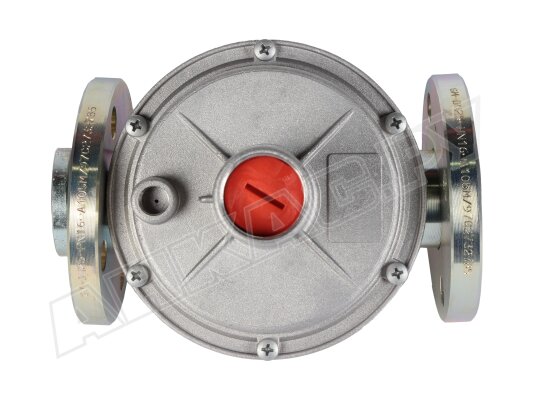

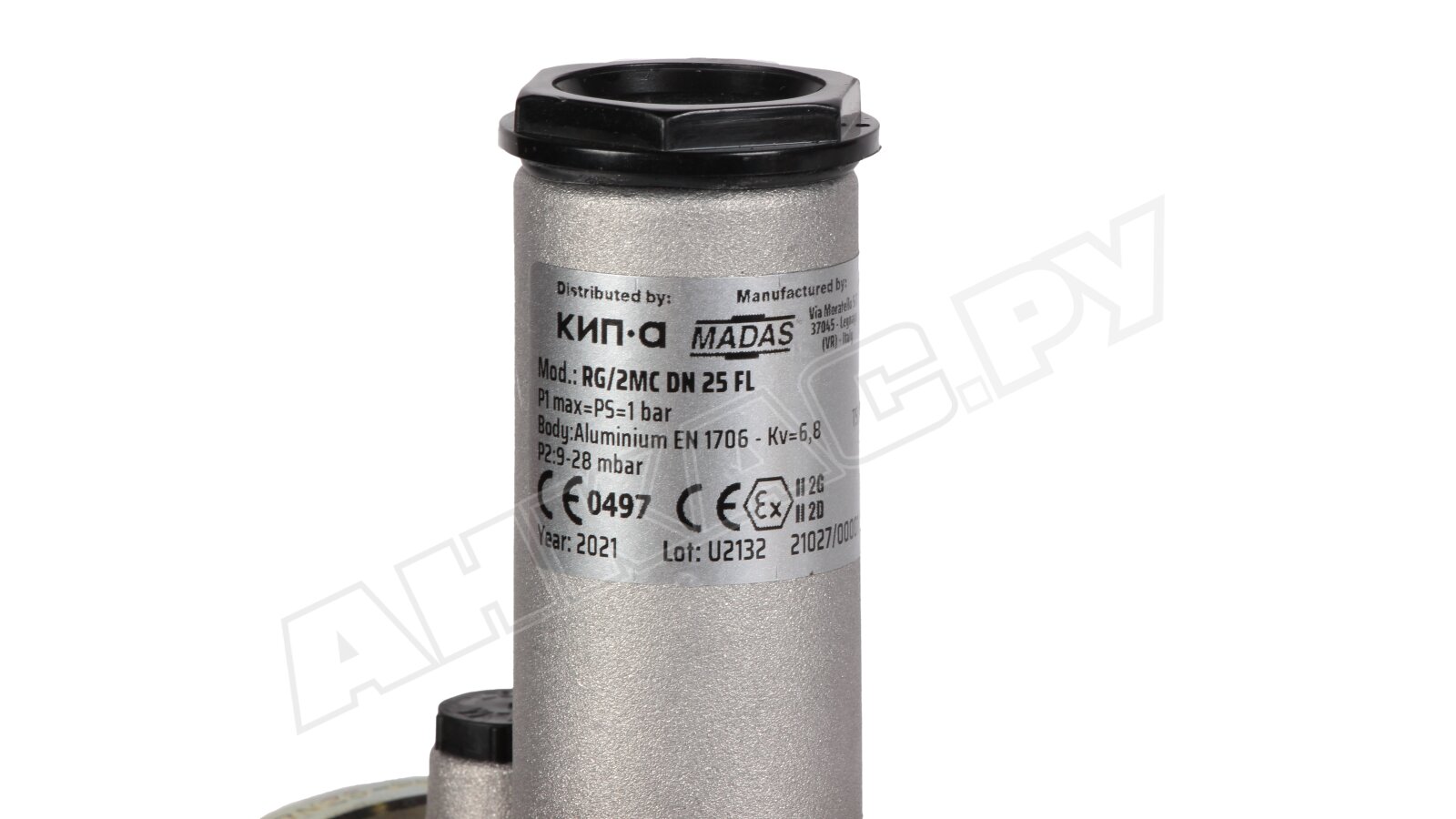

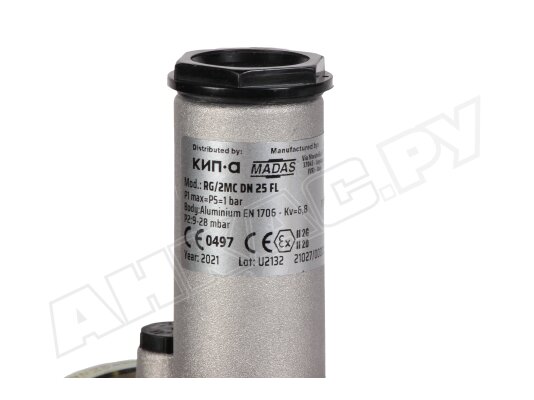

Регулятор давления газа Madas RG/2MC DN 25 FL

Регулятор давления газа Madas RC25 010 востребован при сборке газовых промышленных горелок и топочного оборудования. Отвечает европейским стандартам EN 88-2, испытан и сертифицирован. Характеризуется надежным исполнением, компактными габаритами и чувствительной настройкой. Понижает входящее давление газа и поддерживает на необходимом уровне с учетом заданных параметров.

Назначение

Регулятор давления используется для систем, потребляющих природный газ (ГОСТ 5542-87), сжиженный нефтяной газ, воздух, азот, нейтральные газы (только сухие газообразные среды).

Основные характеристики и особенности:

• диапазон настройки пружины: 10-28 мбар;
• входящее давление газа: не более 1000 мбар;
• фланцевое соединение DN 25;
• герметичность класса А по европейским стандартам;
• допустимый расход газа: не менее 0,1 м3/час;
• размещение на вертикальном/ горизонтальном трубопроводе;
• место установки: зона 2 взрывоопасности по ГОСТ Р 51330.9-99;
• морозостойкое исполнение, возможность эксплуатации в условиях улицы;
• предохранительная мембрана для защиты от утечек газа;
• встроенный импульс;
• температурные условия (внешняя среда): -40...+60 °C;
• поверхностная температура корпуса: +60 °C;
• срок службы: 40 лет при выполнении требований производителя по монтажу и обслуживанию.

Конструкция

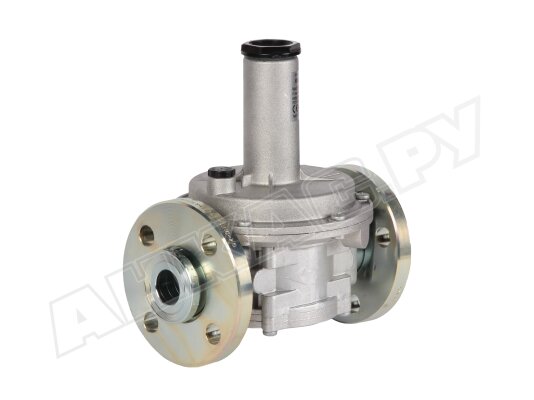

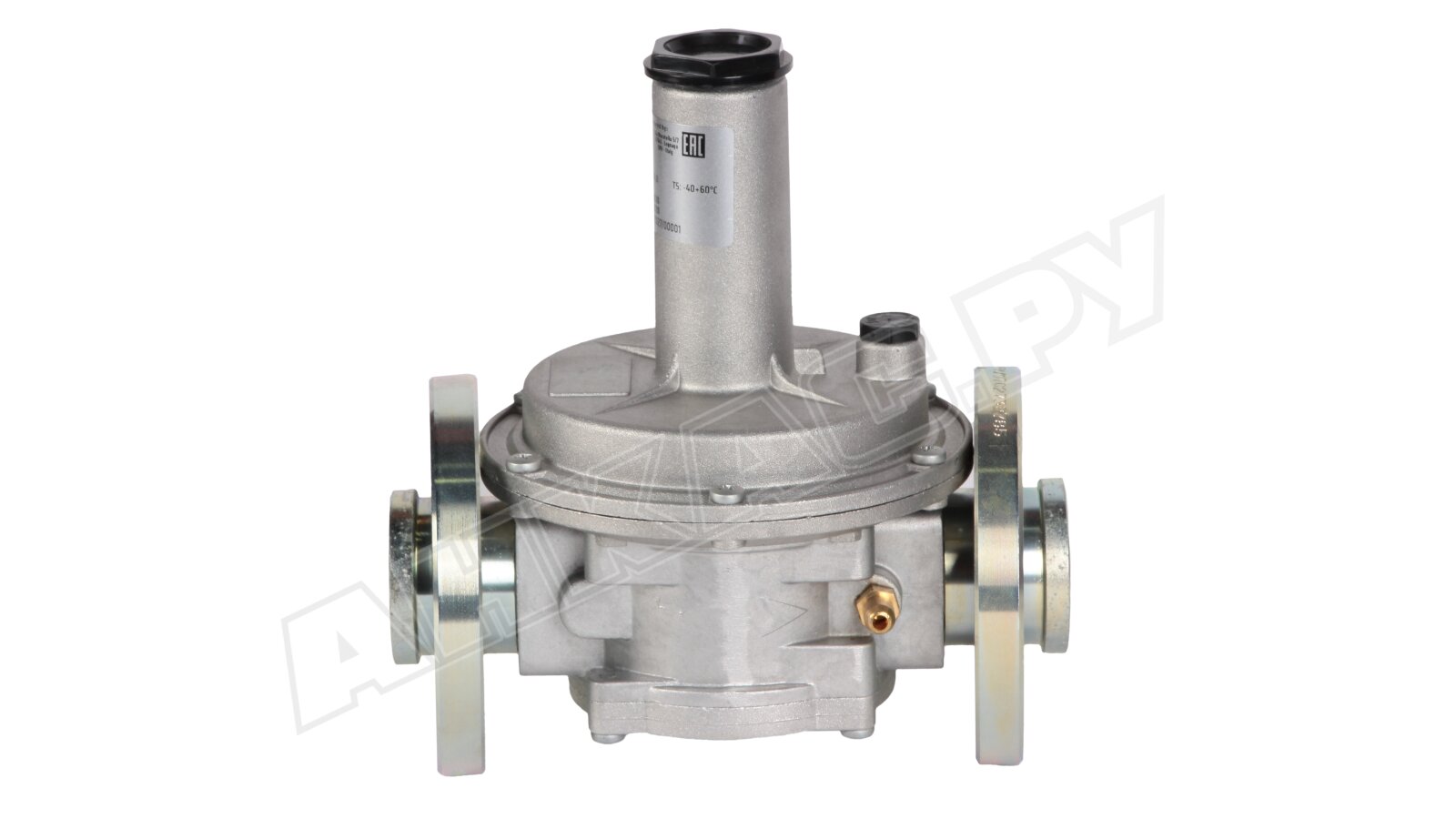

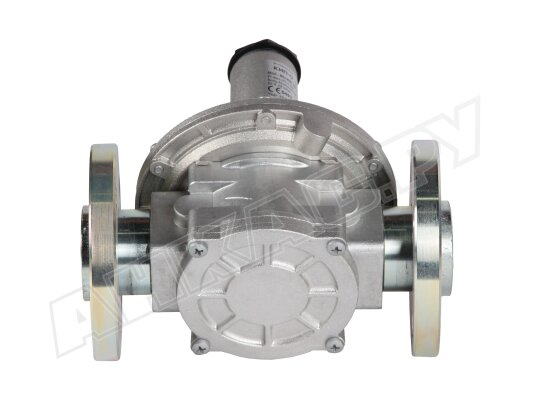

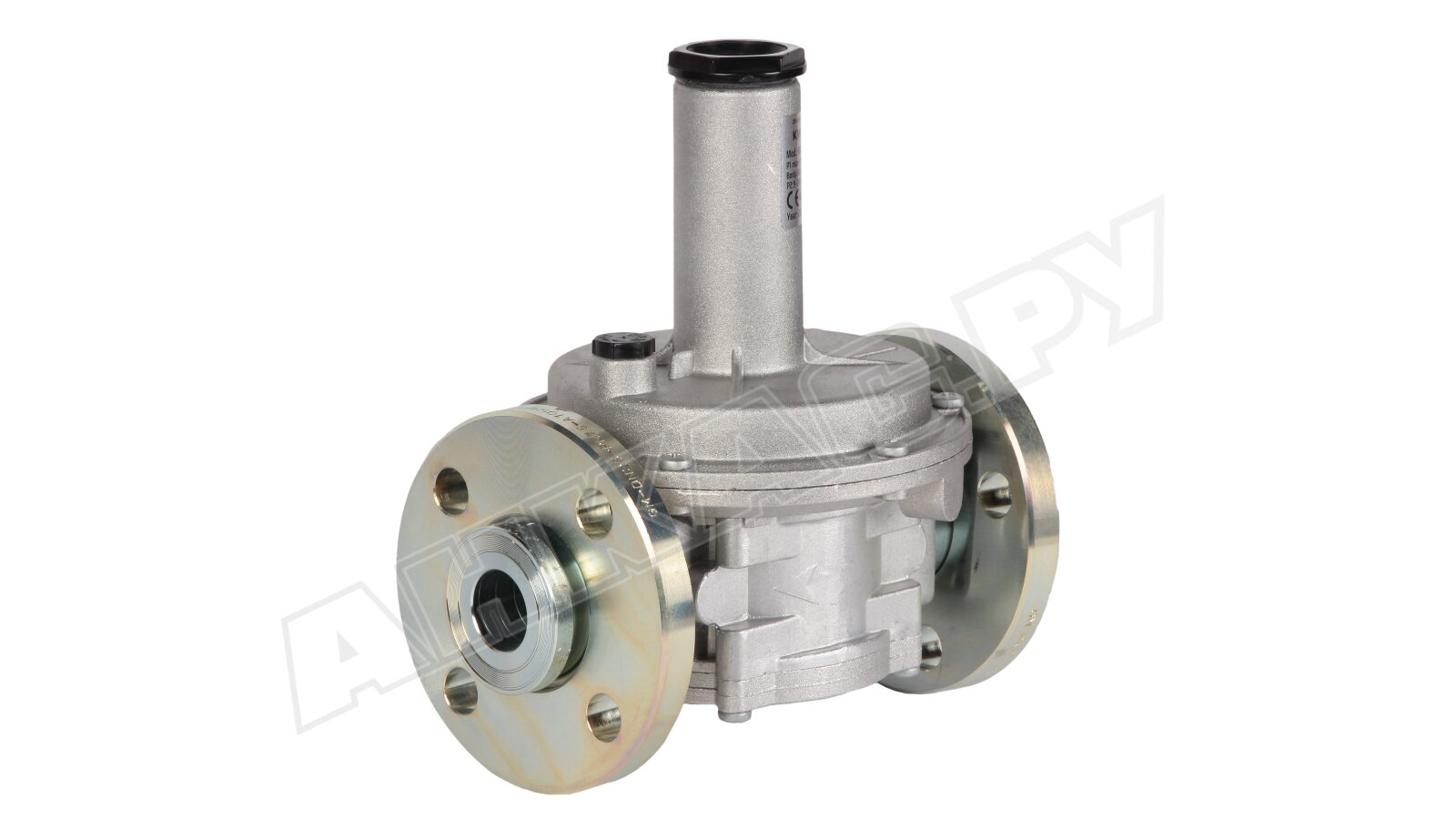

Регулятор собран в коррозиестойком алюминиевом корпусе с фланцевыми соединениями. Оснащен износостойкой пружиной для регулировки давления, предохранительной мембраной, которая предотвращает утечки газа в окружающее пространство, повышает герметичность системы. Конструкцией предусмотрен внутренний импульсный выход.

Корпус и конструктивные элементы произведены из алюминия, латуни, нержавеющей стали, стекловолокна с 30% нейлона. Уплотнения изготовлены из NBR-каучука, который характеризуется газонепроницаемостью, стойкостью к истиранию, что предотвращает риск утечек. На корпус нанесена стрелка для правильной сборки (должна указывать на горелку).

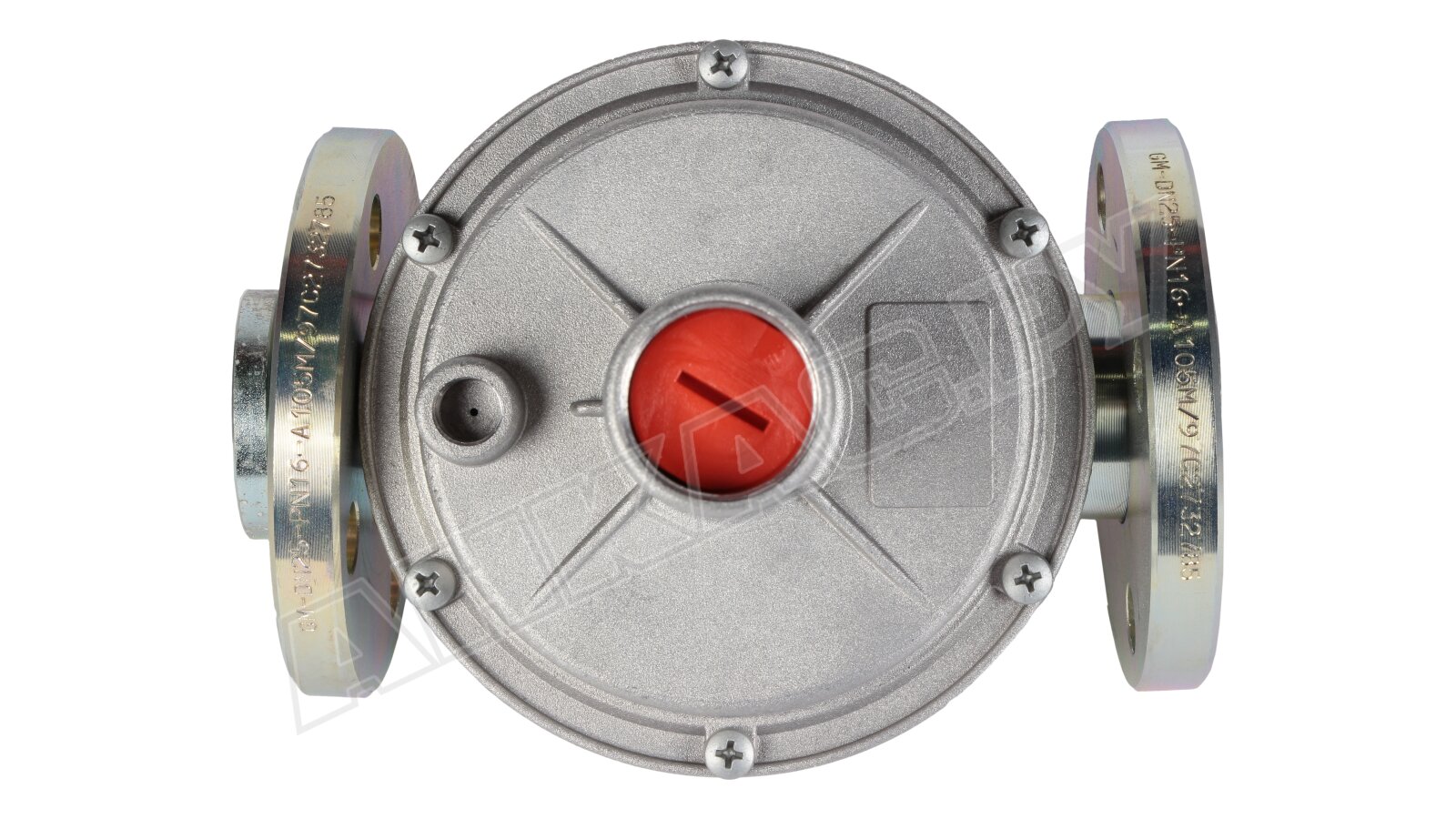

Давление на выходе из регулятора устанавливается с помощью регулировочного винта в рамках возможностей пружины под контролем манометра.

Место размещения

Регулятор давления может устанавливаться в помещениях и на улице. Установка на открытом воздухе требует дополнительной защиты корпуса от воздействия атмосферных осадков с помощью навеса, козырька, шкафа.

Обратите внимание! Регулятор не рассчитан на установку в местах, где окружающая среда агрессивно воздействует на материал конструкции и способна разрушить алюминий, сталь, каучук.

Обслуживание регулятора давления

Для точной работы, долговечной службы регулятора необходимо ежегодно контролировать выходное давление, каждые 5 и 20 лет (соответственно) заменять рабочую мембрану и пружину. После замены конструктивных элементов, разборки-сборки регулятора требуется заново настроить выходные параметры давления.

Достоинства:

• точное, стабильное выходное давление с учетом настройки;
• высокий класс герметичности;
• газонепроницаемый материал уплотнений;
• возможность низкотемпературной эксплуатации;
• установка внутри помещений и на улице;
• 40-летний ресурс.

Со склада и под заказ доступны регуляторы давления газа Madas с выходным давлением от 8 до 600 мбар, резьбовыми и фланцевыми соединениями, усиленной мембраной, встроенным фильтром/ без него.
