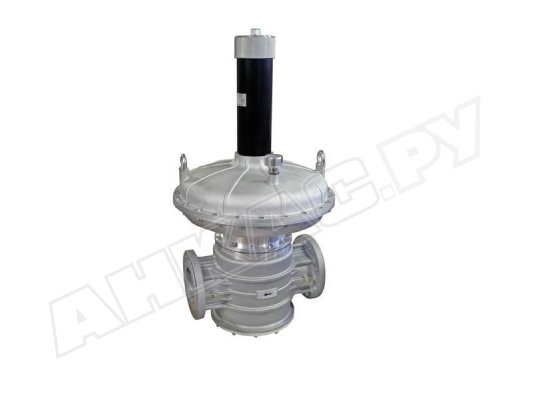

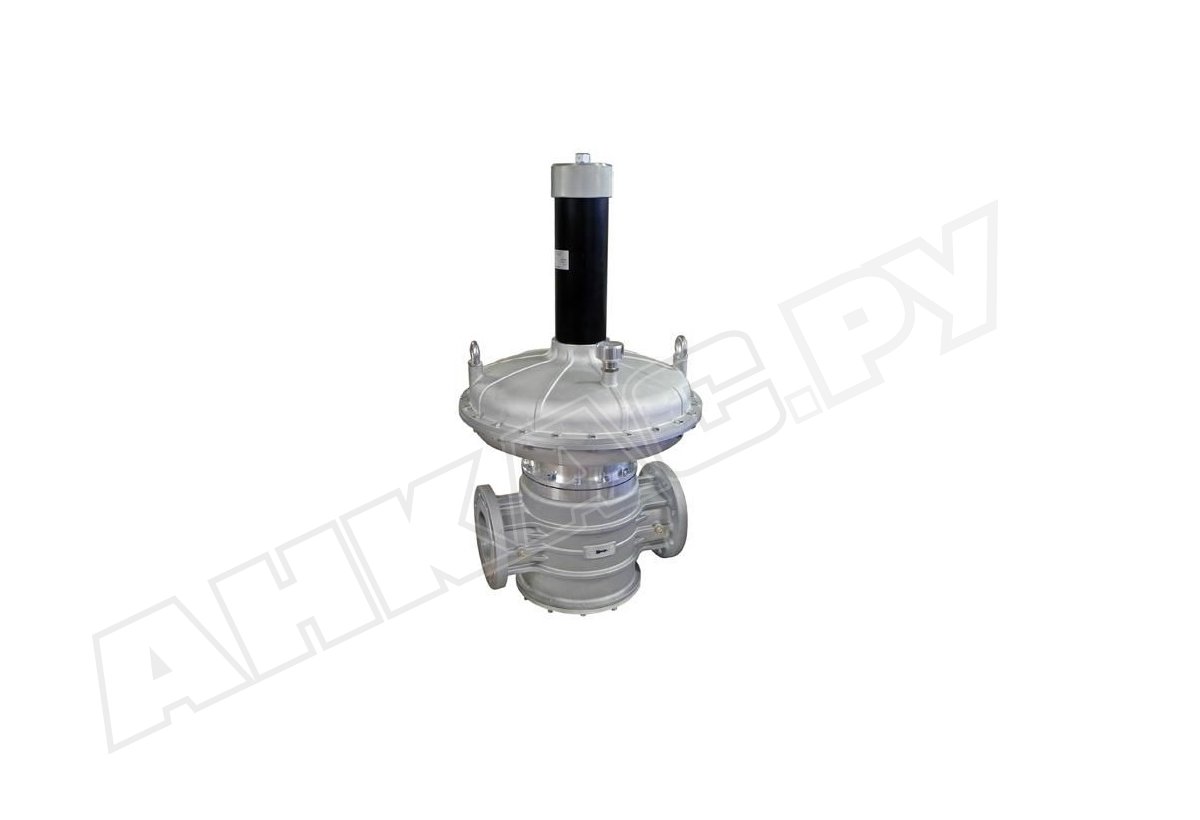

Регулятор давления газа Madas RC11 020

Регулятор давления газа Madas RC11 020 изготовлен согласно стандартам EN 88-2. Соответствует классу герметичности «А», что исключает наличие видимых утечек. Применяется для сборки промышленных газовых горелок и котельного оборудования. Регулирует давление газа и поддерживает на заданном уровне перед подачей на горелку. Характеризуется точными выходными параметрами, стойкостью к низким температурам окружающей среды, долговечной службой. Подходит только для горизонтального размещения.

Рабочая среда

Регулятор давления используется для природного газа по ГОСТ 5542-87, азота, воздуха и других нейтральных газообразных сред.

Основные характеристики и особенности:

• максимальное давление на входе в регулятор: 1000 мбар;
• диапазон настройки выходного давления: 20-150 мбар;
• версия без встроенного фильтра (доступны аналоги с фильтром);
• монтаж в систему с помощью фланцев DN 125;
• минимальный расход газа: 50 нмЗ/ч;
• уровень герметичности класса «А» по стандартам EN 88-2;
• возможность низкотемпературной эксплуатации;
• материал корпуса: алюминиевый сплав;
• детали из штампованного алюминия, нержавеющей стали, латуни, стекловолокна с 30% нейлона;
• уплотнения из газонепроницаемого, стойкого к истиранию NBR-каучука;
• настройка пружины с помощью регулировочного винта;
• монтаж только горизонтально, без наклона;
• эксплуатация при внешних температурах -40...+60 °C;
• максимальная поверхностная температура +60 °C.

Комплектация

В состав регулятора давления входят корпус, регулировочный винт, заглушка, пружина настройки давления, труба, диск пружины, затвор, уплотнитель, центральный шток, штуцер для внешнего импульса, рабочая мембрана, защитный колпачок.

Монтаж регулятора

Регулятор давления газа устанавливается во взрывобезопасных помещениях. Конструкция не подходит для размещения в местах с агрессивной внешней средой, разрушающей металлические части и материал уплотнений. При установке необходимо совместить стрелку на корпусе с направлением течения потока газа. Входной и выходной контрфланцы должны располагаться точно параллельно друг другу, чтобы не допускать излишних механических нагрузок на рабочую часть регулятора.

ТО и замена деталей

Рабочая мембрана регулятора давления после 5 лет службы должна быть заменена на новую. Через 20 лет эксплуатации необходимо установить новую пружину. После замены конструктивных элементов требуется повторная настройка выходного давления.

Достоинства:

• стабильное давление газа «после себя»;
• высокий уровень герметичности, класс «А»;
• широкий диапазон настройки давления;
• надежная служба;
• морозостойкая конструкция;
• многолетняя служба (40 лет).

На нашем сайте можно купить регуляторы давления газа Madas с различными диапазонами пружины и размерами соединений. Оборудование испытано, сертифицировано, предоставляется с гарантией производителя.
