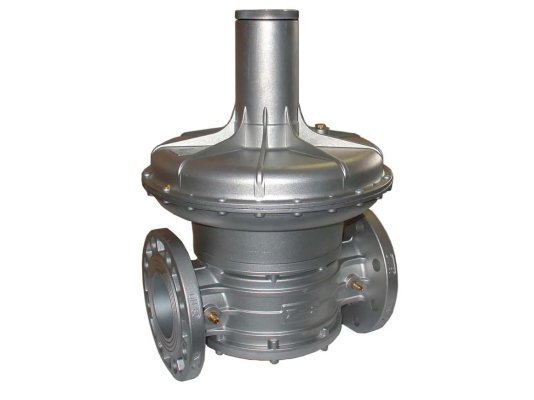

Регулятор давления газа Madas RC10 050

Регулятор давления газа Madas RC10 050 характеризуется высоким уровнем герметичности, стойкостью к интенсивной эксплуатации, давлению рабочей среды, низким температурам воздуха, подходит для уличного размещения. Применяется для оснащения промышленного оборудования, потребляющего метан, сжиженный газ и другие нейтральные газы. Сертифицирован по европейским стандартам.

Назначение

Регулятор давления газа снижает входное давление газа и поддерживает на заданном уровне для достижения необходимого расхода с учетом потребностей в тепле. Подходит для систем с давлением в газовой магистрали до 1 бар.

Рабочие и эксплуатационные характеристики:

• диапазон регулировки пружины: 130-200 мбар;
• рабочая среда: природный, сжиженный газ, воздух, азот и другие сухие инертные газы;
• герметичная конструкция класса А по EN 88-2 ;
• давление в распределительной сети: не более 1000 мбар;
• минимальный расход газа: 0,1 м3/час;
• размещение перед горелкой для поддержания стабильного давления газа;
• износостойкая конструкция для интенсивных промышленных нагрузок;
• корпус и детали из алюминия, латуни, нержавеющей стали, стекловолокна с 30% нейлона;
• газонепроницаемые уплотнения из бутадиен-нитрильного каучука;
• крепление с помощью фланцев DN 100;
• монтаж на вертикальный/ горизонтальный трубопровод;
• допустимые температуры окружающей среды: -40...+60 °C;
• максимальный нагрев корпуса: +60 °C;
• место установки: помещения, отвечающие требованиям ГОСТа Р 51330.9-99 взрыво-, пожаробезопасности (зона 2);
• эксплуатация в течение 40 лет.

Установка и настройка регулятора

Регулятор давления газа Madas RC размещается внутри помещений или на открытом воздухе под навесом или другим приспособлением, ограждающим корпус от осадков. Конструкция не подходит для установки в местах с агрессивной средой, способной разрушить материал корпуса, деталей и уплотнений. Для таких условий требуется обработка специальным составом, который наносится методом катафореза.

Регулятор монтируется перед горелкой. При этом, стрелка на корпусе должна совпадать с направлением движения потока. Для задания давления после регулятора используется винт настройки, доступ к которому находится под колпачком. Для контрольных замеров подключается манометр.

Техобслуживание и замена деталей

Обслуживание регулятора давления Madas заключаются в ежегодных проверках исходящего давления, очистке фильтра, замене рабочей мембраны и пружины с периодичностью 5 и 20 лет соответственно. После разборки-сборки конструкции проводится повторная настройка выходных параметров.

Достоинства:

• высокий уровень герметичности, безопасность эксплуатации;
• стабильные параметры давления на выходе;
• размещение внутри помещений и на улице (под навесом);
• возможность низкотемпературной эксплуатации;
• вертикальный или горизонтальный монтаж;
• 40-летняя служба.

На нашем сайте можно купить регуляторы давления газа Madas для систем разной мощности и назначения. В каталоге доступны модификации со встроенным фильтром/ без фильтра, стандартной или усиленной мембраной, резьбовыми и фланцевыми соединениями, различными диапазонами настройки давления.
