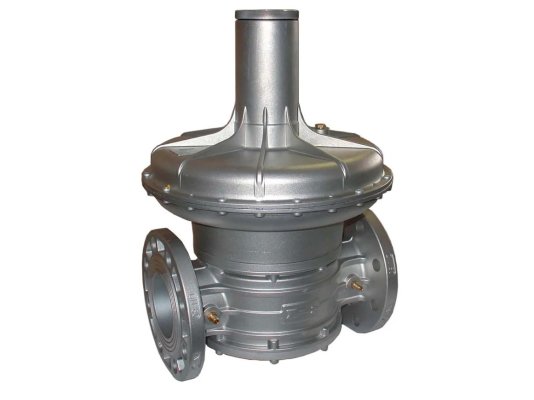

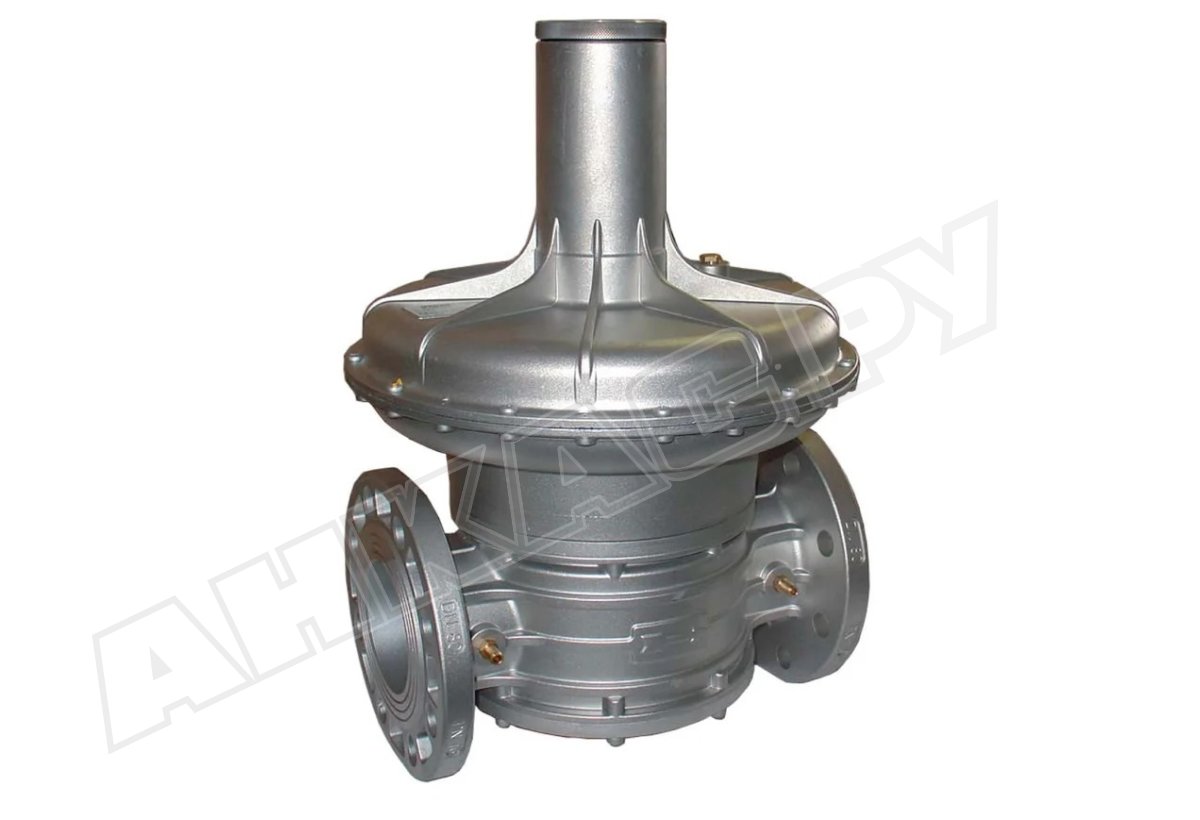

Регулятор давления газа Madas RC10 040

Регулятор давления газа Madas RC10 040 предназначен для оснащения промышленного топочного оборудования с давлением в магистрали до 1 бар. Стабилизирует и поддерживает давление газа на постоянном уровне в условиях изменяющегося давления в газораспределительной сети. Отличается морозостойким исполнением, высоким классом герметичности, значительным эксплуатационным ресурсом.

Назначение: промышленные установки, потребляющие природный газ (ГОСТ 5542-87), сжиженный нефтяной газ, азот, воздух, нейтральные сухие газы.

Эксплуатационные и технические характеристики:

• доступный диапазон настройки пружины: 55-130 мбар;
• давление газа на входе в регулятор: до 1000 мбар;
• класс герметичности «А» по европейским стандартам;
• расход газа для нормального функционирования: не менее 0,1 м3/час;
• интеграция в систему с помощью фланцевых соединений DN 100;
• монтаж на вертикальный/ горизонтальный трубопровод;
• требование к рабочему помещению: соответствие нормам ГОСТа Р 51330.9-99 (зона 2 взрывоопасности);
• предохранительная мембрана для повышения герметичности системы;
• диапазон температур окружающего воздуха: -40...+60 °C;
• поверхностная температура корпуса: +60 °C;
• продолжительность службы: 40 лет при своевременной замене деталей.

Конструкция

Регулятор давления газа Madas RC собран в корпусе, состоящем из верхней и нижней части. Оснащен предохранительной, компенсационной и рабочей мембранами, пружиной, внутренним импульсом, регулировочным винтом, штуцерами. Для монтажа в газопотребляющую систему предусмотрены фланцевые выходы.

На корпус нанесена стрелка для правильного размещения регулятора в системе (должна направляться на горелку). Доступ к регулировочному винту открывается при снятии колпачка. Давление подачи на горелку устанавливается в рамках доступного диапазона пружины под контролем манометра.

Конструкция произведена из алюминиевого сплава, латуни, нержавеющей стали марки 430, оцинкованной нержавеющей стали, стекловолокна с 30% нейлона. Уплотнения изготовлены из газонепроницаемого бутадиен-нитрильного каучука.

Место установки

Регулятор давления может размещаться как внутри помещений, так и на улице, под навесом. Не подходит для мест с агрессивной окружающей средой, которая способна разрушить алюминий, сталь, каучук. Для защиты корпуса от коррозии необходимо специальное покрытие, наносимое методом катафореза.

Техобслуживание

Для надежной работы и длительной службы регулятора необходимо:

• ежегодно замерять давление;
• через каждые 5 лет заменять рабочую мембрану;
• через 20 лет установить новую пружину.

После разборки конструкции требуется заново задать параметры давления на выходе из регулятора.

Достоинства:

• высокий уровень герметичности конструкции и соединений;
• стабильное давление с учетом настройки пружины;
• возможность низкотемпературной эксплуатации;
• установка внутри помещений и на улице;
• 40-летний ресурс при своевременном обслуживании/ замене деталей.

Со склада и под заказ доступны регуляторы давления газа Madas с резьбовыми и фланцевыми соединениями, выходным давлением от 7 до 600 мбар, фильтром/ без фильтра, стандартной и усиленной мембраной. По запросу предоставляются модели для биогаза и попутного нефтяного газа.
