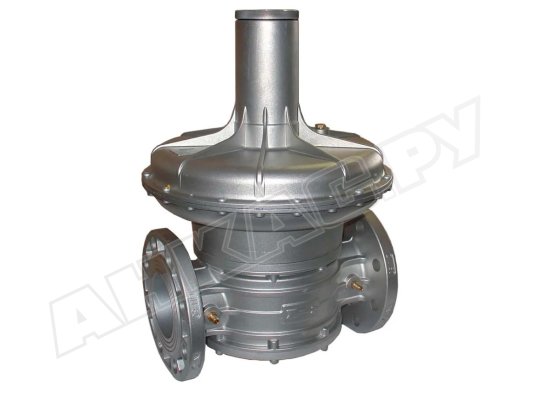

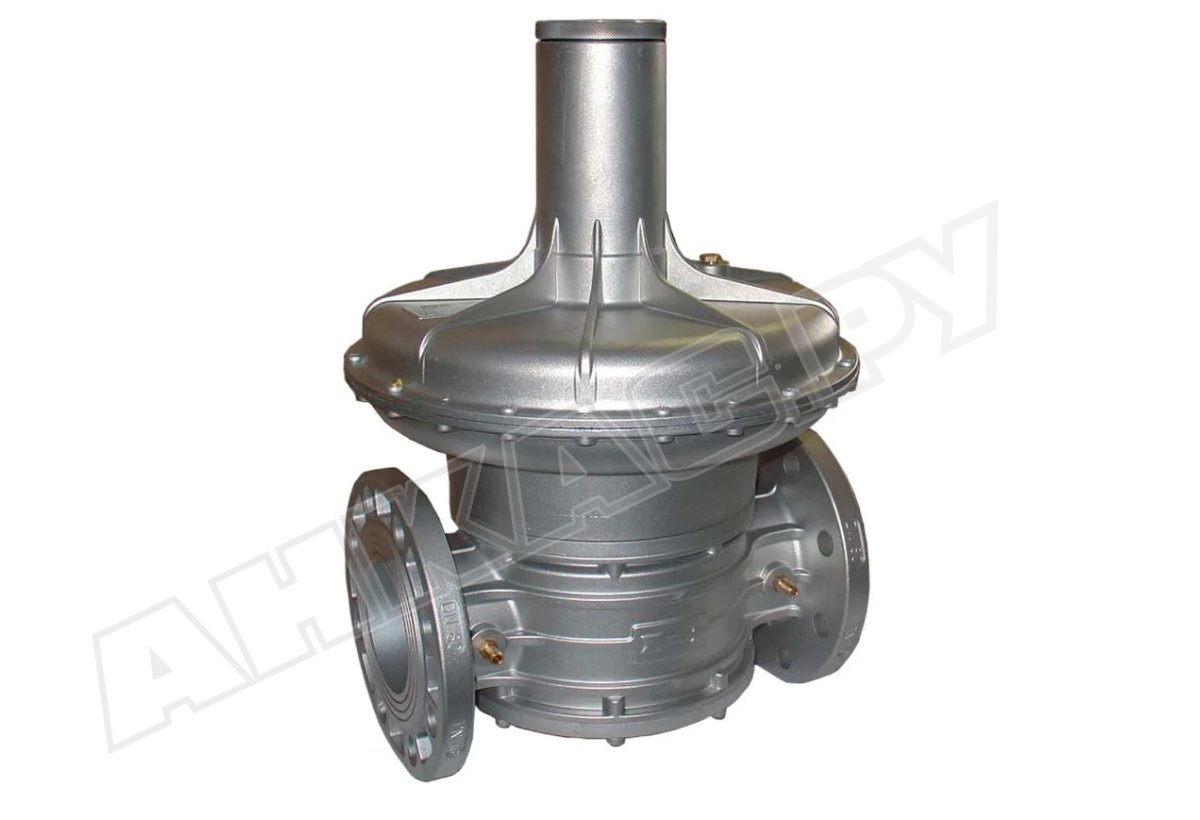

Регулятор давления газа Madas RC09 010

Регулятор давления газа Madas RC09 010 характеризуется высоким уровнем герметичности и морозостойким исполнением. Встраивается в промышленные газовые установки с давлением в газораспределительной сети до 1 бар. Устанавливается перед газопотребляющим оборудованием для снижения и автоматического поддержания давления газа с учетом настройки пружины.

Основные характеристики и особенности:

• диапазон настройки рабочей пружины: 7-18 мбар;
• давление газа перед регулятором: не более 1000 мбар;
• герметичность конструкции класса А по EN 88-2;
• расход газа для нормальной работы регулятора: от 0,1 м3/час;
• установка в систему в вертикальной/ горизонтальной ориентации;
• монтаж с помощью фланцев DN 80;
• размещение в местах, исключающих потенциальные источники возгорания;
• температура окружающего воздуха: -40 +60 °C;
• поверхностная температура: не выше +60 °C;
• срок службы с учетом замены пружины и мембраны: 40 лет.

Применение

Регулятор давления служит для снижения входного давления и поддержания давления после себя на необходимом уровне. Рассчитан на промышленные условия эксплуатации. Рабочая среда: природный, сжиженный нефтяной газ, воздух, азот, другие инертные сухие газы.

Конструкция

Основные элементы регулятора давления: корпус с фланцевыми выходами, предохранительная, компенсационная и рабочая мембраны, пружина, регулировочный винт, затвор, уплотнения.

Конструкция произведена из алюминия, латуни, нержавеющей стали марки 430 F, нержавеющей оцинкованной стали, стекловолокна с 30% нейлона, уплотнения – из бутадиен-нитрильного каучука, обладающего газонепроницаемыми свойствами и стойкостью к истиранию, что исключает утечки и способствует долговечной службе.

Для корректной сборки на корпус нанесена стрелка, указывающая движение потока к горелке. Задание рабочих параметров осуществляется вращением регулировочного винта (в верхней части корпуса, под колпачком), в рамках доступного диапазона пружины, под контролем манометра.

Установка регулятора

Регулятор давления газа Madas RC подходит для размещения во взрывобезопасных помещениях, а также на улице (под навесом, козырьком, в шкафу).

Важно! Регулятор давления нельзя эксплуатировать в местах с агрессивным воздействием окружающей среды, вызывающей коррозию алюминия, стали и разрушение каучука.

Периодичность замены деталей

При эксплуатации регулятора необходимо один раз в 5 лет заменять рабочую мембрану и через 20 лет – пружину. После разборки-сборки конструкции требуется повторная настройка рабочих параметров.

Достоинства:

• стабильное выходное давление;
• герметичность класса «А»;
• вариативность монтажного положения;
• широкий диапазон эксплуатационных температур;
• долговечная служба (40 лет).

У нас можно купить регуляторы давления газа Madas с обычной или усиленной мембраной, резьбовыми и фланцевыми соединениями, фильтром/ без фильтра, различными диапазонами выходного давления. По запросу доступны модели для работы с биогазом, попутным нефтяным газом.
