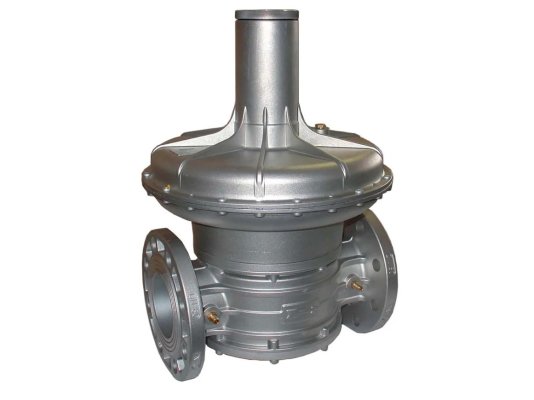

Регулятор давления газа Madas RC08 050

Регулятор давления газа Madas RC08 050 – устройство регулирования давления перед горелкой для сборки промышленных газоиспользующих систем. Отличается высоким классом герметичности, что полностью исключает видимые протечки. Стабилизирует и поддерживает давление на необходимом уровне несмотря на изменения давления в газораспределительной сети. Подходит для установок с давлением в магистрали до 1 бар.

Среда

Регулятор давления может работать на метане, сжиженном газе, азоте и других инертных сухих газах. По запросу доступны специальные модификации для биогаза и попутного нефтяного газа.

Основные характеристики и особенности:

• настраиваемая пружина, диапазон: 110-200 мбар;
• допустимое давление газа перед регулятором: не более 1000 мбар;
• герметичность конструкции класса А по EN 88-2;
• минимальный расход газа: 0,1 м3/час;
• интеграция в систему с помощью фланцев DN 65;
• конструкция для сложных условий эксплуатации, низкотемпературного воздействия;
• монтаж в систему перед горелкой вертикально/ горизонтально;
• предохранительная, компенсационная и рабочая мембраны;
• температура внешней среды: -40...+60 °C;
• поверхностная температура: не выше +60 °C;
• установка в любом месте, где исключен риск возгорания или взрыва;
• средний срок службы: 40 лет при соблюдении стандартных рекомендаций.

Конструкция и монтаж

Конструкция регулятора давления произведена из износостойких материалов, не разрушаемых при контакте с газами. Металлические части выполнены из алюминия, латуни, нержавеющей стали марки 430 F, нержавеющей оцинкованной стали, а уплотнения – из бутадиен-нитрильного каучука, обладающего газонепроницаемыми свойствами.

Монтаж в систему осуществляется на фланцы. Для правильного позиционирования на корпус нанесена стрелка, указывающая направление потока. Давление на выходе из регулятора задается вращением регулировочного винта, расположенного под съемным колпачком. Для подключения прибора контроля давления с двух сторон корпуса предусмотрены штуцеры.

Место размещения регулятора

Регулятор давления газа размещается в помещениях, соответствующих нормам ГОСТ Р 51330.9-99 (зона 2 взрывоопасности), а также на открытом воздухе при условии защиты от осадков.

Важно! Нельзя использовать регулятор в местах с агрессивной внешней средой, вызывающей коррозию металлических частей конструкции и разрушающей материал уплотнений. Для безопасной эксплуатации в таких условиях необходимо обработать корпус специальным составом методом катафореза.

Техобслуживание

Обязательные сервисные операции:

• ежегодные замеры выходного давления;
• замена рабочей мембраны и пружины (каждые 5 лет и через 20 лет соответственно).

После разборки регулятора или замены конструктивных элементов требуется заново отрегулировать параметры давления.

Достоинства:

• стабильное давление независимо от давления в магистрали;
• вариативность монтажного положения;
• класс герметичности «А»;
• широкий диапазон эксплуатационных температур;
• установка в помещениях и на улице;
• ресурс 40 лет.

У нас можно купить регуляторы давления газа с необходимыми характеристиками для эффективной и безопасной работы газового оборудования. Обращайтесь, подберем оптимальное оснащение для решения ваших задач.
