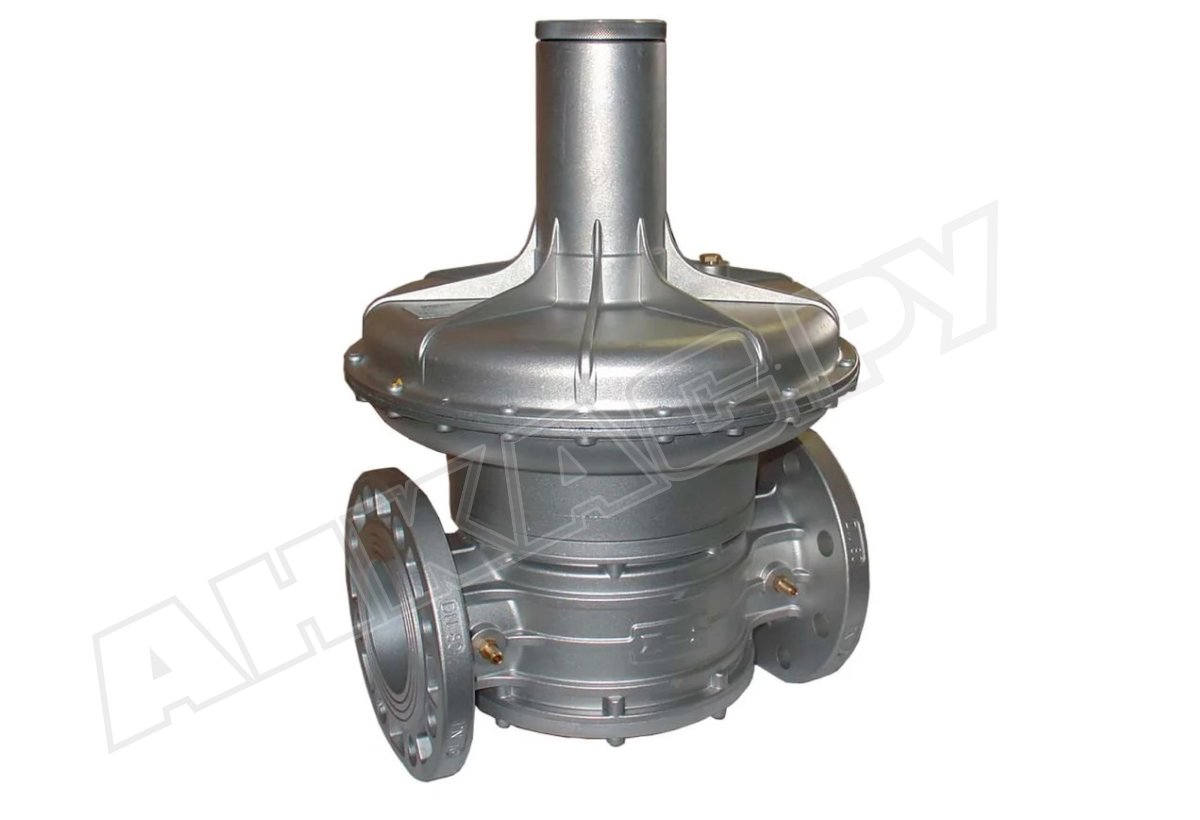

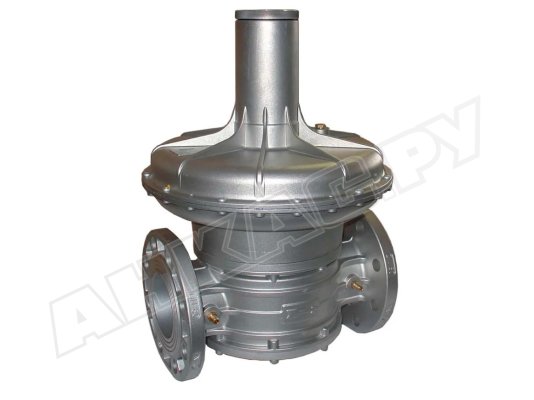

Регулятор давления газа Madas RC08 010

Регулятор давления газа Madas RC08 010 предназначен для снижения и поддержания стабильного давления после себя для эффективной работы системы теплоснабжения. Обеспечивает точные выходные параметры с учетом настройки пружины независимо от давления в газораспределительной сети. Подходит для газовых установок с давлением в магистрали до 1 бар. За счет использования температуростойких сплавов и надежных уплотнений регулятор может эксплуатироваться в условиях открытого воздуха.

Назначение: промышленные системы теплоснабжения, использующее природный газ (ГОСТ 5542-87), сжиженный нефтяной газ, нейтральные сухие газы. Версии для биогаза и попутного нефтяного газа предоставляются по отдельному запросу.

Основные параметры и особенности:

• пружина, настраиваемая в диапазоне: 7-18 мбар;
• давление газа на входе в регулятор: до 1000 мбар;
• фланцевые соединения DN 65;
• конструкция с уровнем герметичности класса А;
• допустимый расход газа: от 0,1 м3/час;
• соответствие стандартам EN 88-2;
• монтаж на вертикальный/ горизонтальный трубопровод;
• место установки: зоны 2 взрывоопасности по ГОСТ Р 51330.9-99;
• стабильная работа при низких температурах окружающей среды;
• эксплуатационные температуры: -40...+60 °C;
• допустимый нагрев корпуса: не выше +60 °C;
• срок службы: 40 лет с учетом своевременной замены деталей.

Конструкция

Регулятор давления газа Madas RC собран в прочном корпусе с фланцевыми соединениями. Корпус и детали изготовлены из алюминия, латуни, нержавеющей стали марки 430, оцинкованной нержавеющей стали, стекловолокна с 30% нейлона, стойких к составу газообразной среды, износу, коррозии, перепадам температур.

В состав конструкции входит предохранительная, компенсационная, рабочая мембраны и пружина, для регулировки которой используется винт настройки. Для подсоединения прибора контроля давления предусмотрены штуцеры.

На корпус нанесена стрелка, облегчающая позиционирование регулятора в системе. Она должна быть направлены в сторону горелки при монтаже устройства.

Место размещения

Регулятор давления газа Madas рассчитан на эксплуатацию в помещениях и на улице, при условии защиты от попадания атмосферных осадков на корпус. Не подходит для работы в условиях агрессивной внешней среды, способной разрушить материал конструкции и уплотнений. Для таких случаев требуется специальная обработка корпуса методом катафореза.

Замена деталей регулятора

Для долговечной службы регулятора необходимо:

• периодически контролировать выходное давление (ежегодно);
• заменять рабочую мембрану и пружину (один раз в 5 и 20 лет соответственно).

После замены деталей требуется повторно выполнить настройку регулятора.

Достоинства:

• поддержание стабильных параметров давления независимо от давления в сети;
• высокий уровень герметичности;
• конструкция из материалов, стойких к коррозии и износу;
• газонепроницаемые уплотнения;
• возможность низкотемпературной эксплуатации;
• установка в любом месте (под навесом);
• 40-летний ресурс.

Регуляторы давления газа Madas поставляются с фильтром/ без фильтра, со стандартной или усиленной мембраной, резьбовыми и фланцевыми соединениями, выходным давлением от 7 до 600 мбар.
