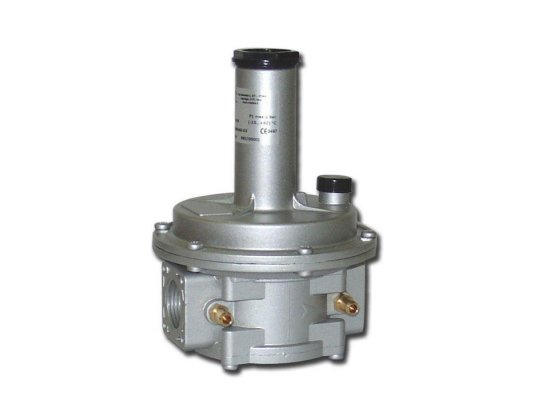

Регулятор давления газа Madas RC04 050

Регулятор давления газа Madas RC04 050 входит в состав систем автоматического управления подачей газа на горелку. Снижает и поддерживает давления газа на заданном уровне для достижения необходимого расхода и эффективного горения. Обеспечивает стабильность выходного давления независимо от давления газа в магистрали. Рассчитан на давление в газораспределительной сети до 1 бар и низкотемпературную эксплуатацию. Сертифицирован по европейским стандартам EN 88-2.

Основные характеристики:

• диапазон настройки пружины: 150-200 мбар;
• максимальное давление газа перед регулятором: 1000 мбар;
• резьбовой способ присоединения, Rp 1";
• минимальный расход газа: 0,1 м3/час;
• класс герметичности: А;
• температура окружающего воздуха: -40...+60 °C;
• температура на поверхности корпуса: максимум +60 °C;
• срок эксплуатации: 40 лет.

Применение

Регулятор давления используется для работы с метаном, бытовым, сжиженным нефтяным газом, воздухом, азотом и другими нейтральными средами (сухие газы).

Конструкция и особенности

Регулятор произведен с учетом промышленных нагрузок, низкотемпературной (уличной) эксплуатации, высокого давления рабочей среды. Материал корпуса и деталей: алюминий, латунь, сталь марки 430 F, нержавеющая оцинкованная сталь, стекловолокно с 30% нейлона. Уплотнения выполнены из газонепроницаемого NBR-каучука. Монтаж в систему осуществляется с помощью резьбовых соединений.

Основными элементами регулятора являются корпус, пружина настройки давления, регулировочный винт, предохранительная, компенсационная и рабочая мембрана, штуцеры, уплотнения.

Монтаж и условия эксплуатации

Регулятор давления рассчитан на горизонтальное и вертикальное размещение. На корпус нанесена стрелка, указывающая направление потока.

Требование к рабочему помещению: соответствие 2-ой зоне взрывоопасности по ГОСТ Р 51330.9-99. Регулятор также может устанавливаться на улице под навесом, козырьком или в шкафу во избежание попадания на корпус атмосферных осадков.

Конструкция не рассчитана на эксплуатацию в местах, где окружающая среда агрессивно воздействует на материал корпуса и деталей.

Техобслуживание

При эксплуатации регулятора необходимо ежегодно контролировать исходящее давление, заменять рабочую мембрану и пружину (раз в 5 и 20 лет соответственно). После разборки устройства необходимо повторно настроить рабочие параметры.

Достоинства:

• стабильные параметры давления на выходе;
• исполнение для низкотемпературной эксплуатации;
• вариативность монтажа;
• продолжительная служба при своевременном ТО и замене деталей.

У нас можно купить регуляторы давления газа с необходимыми параметрами. В каталоге доступны регуляторы-стабилизаторы давления с разными диапазонами выходного давления, резьбовыми и фланцевыми соединениями, модификации с усиленной мембраной. Под заказ поставляются модификации для биогаза и попутного нефтяного газа.
