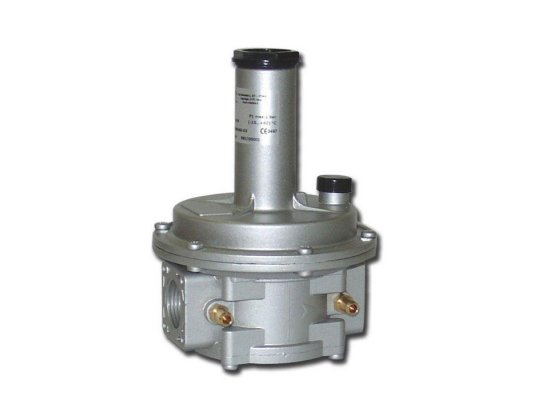

Регулятор давления газа Madas RC04 010

Регулятор давления газа Madas RC04 010 – один из элементов системы автоматического управления подачей газа. Стабилизирует и поддерживает давление после себя на заданном уровне для достижения необходимого расхода, эффективной эксплуатации котла. Рассчитан на давление в магистрали до 1 бар. Конструкция регулятора произведена из материалов, стойких к коррозии, износу, перепадам температур, давлению рабочей среды.

Виды газа: природный газ по ГОСТ 5542-87, сжиженный нефтяной газ, воздух, азот, другие нейтральные газы (исключительно сухие газы).

Основные характеристики:

• диапазон регулировки пружины: 10-28 мбар;
• давление газа перед регулятором: не более 1000 мбар;
• отверстия с резьбой Rp 1" для монтажа в систему;
• класс герметичности: А;
• минимальный расход газа для нормального функционирования: 0,1 м3/час;
• эксплуатация в условиях внешних температур -40...+60 °C;
• поверхностная температура: не более +60 °C;
• допустимое положение в системе: вертикальное/ горизонтальное;
• требование к месту размещения: зона 2 взрывоопасности по ГОСТ Р 51330.9-99;
• продолжительность службы: 40 лет.

Конструкция и особенности

Регулятор давления Madas собран в корпусе из алюминия, монтируется в систему с помощью резьбовых соединений. Конструктивные элементы произведены из латуни, нержавеющей стали марки 430, нержавеющей оцинкованной стали, стекловолокна с 30% нейлона, алюминия. Уплотнения, выполненные из NBR-каучука отличаются газонепроницаемостью, стойкостью к истиранию.

Конструкция выполнена с учетом интенсивной эксплуатации, промышленных условий и нагрузок, давления входящего газа до 1 бар, устойчива к низким температурам, износу, коррозии. Давление на выходе регулируется в пределах рабочего диапазона пружины под контролем манометра. Точные выходные параметры давления обеспечены за счет предохранительной, компенсационной и рабочей мембран.

Место установки

Конструкция позволяет размещать регулятор как внутри помещений, так и на открытом воздухе, при условии защиты от атмосферных осадков. Допускается монтаж на горизонтальный или вертикальный трубопровод. Место установки – перед горелкой. Стрелка на корпусе должна быть направлена по ходу движения газа.

Обратите внимание! Регулятор давления газа не рассчитан на использование в условиях внешней среды, агрессивно воздействующей на материал конструкции (алюминий, сталь, каучук).

Обслуживание

Сервисное обслуживание заключается в контроле давления на выходе из регулятора (с периодичностью 1 раз в год), замене мембраны и пружины (один раз в 5 и 20 лет соответственно). После разборки регулятора или замены запчастей необходимо заново выполнить настройку.

Достоинства:

• стабильные параметры давления;
• широкий диапазон рабочих температур;
• размещение в помещениях и на улице;
• ресурс эксплуатации 40 лет.

У нас можно купить регуляторы давления газа и другое оснащение для горелок. Под запрос предоставляются модификации регуляторов Madas RC для биогаза, попутного нефтяного газа, версии с усиленной мембраной.
