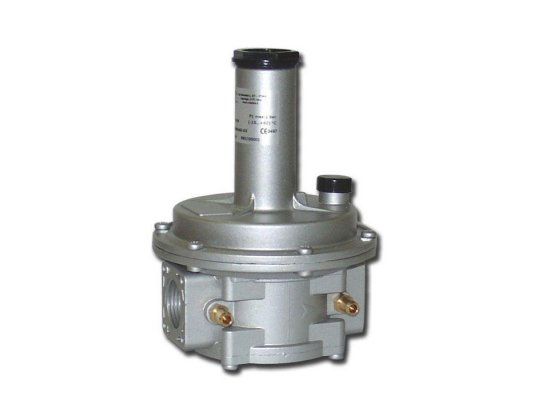

Регулятор давления газа Madas RC02 040

Регулятор давления газа Madas RC02 040 применяется в промышленных газовых установках для стабилизации (понижения) давления газа и автоматического поддержания на необходимом уровне. Подходит для систем с давлением в распределительной сети до 1 бар.

Применение

Рабочая среда: природный газ по ГОСТ 5542-87, сжиженный нефтяной газ, воздух, азот, другие нейтральные газы (сухие газы). Под заказ поставляются модификации для биогаза, попутного нефтяного газа.

Основные параметры:

• диапазон регулировки пружины: 110-150 мбар;
• давление газа до регулятора: не более 1000 мбар;
• резьбовые присоединительные отверстия Rp 1/2";
• класс герметичности: А;
• минимальный расход газа: 0,1 м3/час;
• допустимые температуры окружающего воздуха: -40...+60 °C;
• поверхностная температура: не выше +60 °C;
• положение на трубопроводе: вертикальное/ горизонтальное;
• место размещения: зона 2 взрывоопасности по ГОСТ Р 51330.9-99;
• продолжительность эксплуатации: 40 лет.

Конструкция и особенности

Регулятор давления Madas собран в корпусе с резьбовыми соединительными отверстиями. Конструкция произведена из алюминия, латуни, нержавеющей стали марки 430, нержавеющей оцинкованной стали, стекловолокна с 30% нейлона, NBR-каучука.

Корпус и элементы регулятора выполнены с учетом интенсивного использования, промышленных условий и нагрузок, давления газа на входе до 1 бар, рассчитана на низкотемпературную эксплуатацию. Уплотнения из NBR-каучука устойчивы к истиранию, обладают газонепроницаемыми свойствами.

Давление на выходе из регулятора настраивается в пределах рабочего диапазона под контролем манометра. Стабилизация (понижение) давления, защиту от утечек и точные выходные параметры обеспечивают износостойкие мембраны (предохранительная, компенсационная и рабочая).

Эксплуатационные условия и монтаж

Регулятор может устанавливаться как внутри помещений, так и на улице. При использовании в условиях открытого воздуха необходимо исключить попадание атмосферных осадков на корпус регулятора, разместив его под навесом, козырьком или внутри шкафа. Допускается горизонтальный и вертикальный монтаж. Место фиксации – перед горелкой. Стрелка на корпусе должна совпадать с направлением потока.

Важно! Регулятор давления газа нельзя использовать в местах, где окружающая среда агрессивно воздействует на металл и материал уплотнений.

Сервисное обслуживание

Регулятор необходимо периодически обслуживать, в том числе: измерять выходное давление (периодичность – 1 раз в год), заменять рабочую мембрану и пружину регулирования давления (каждые 5 и 20 лет соответственно).

После замены деталей, полной или частичной разборки конструкции выполняется повторная настройка регулятора.

Достоинства:

• стабильное давление на выходе из регулятора;
• широкий диапазон температур эксплуатации;
• размещение внутри и вне помещений;
• ресурс службы 40 лет.
