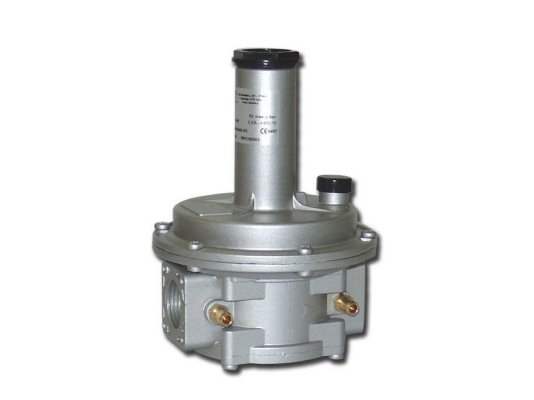

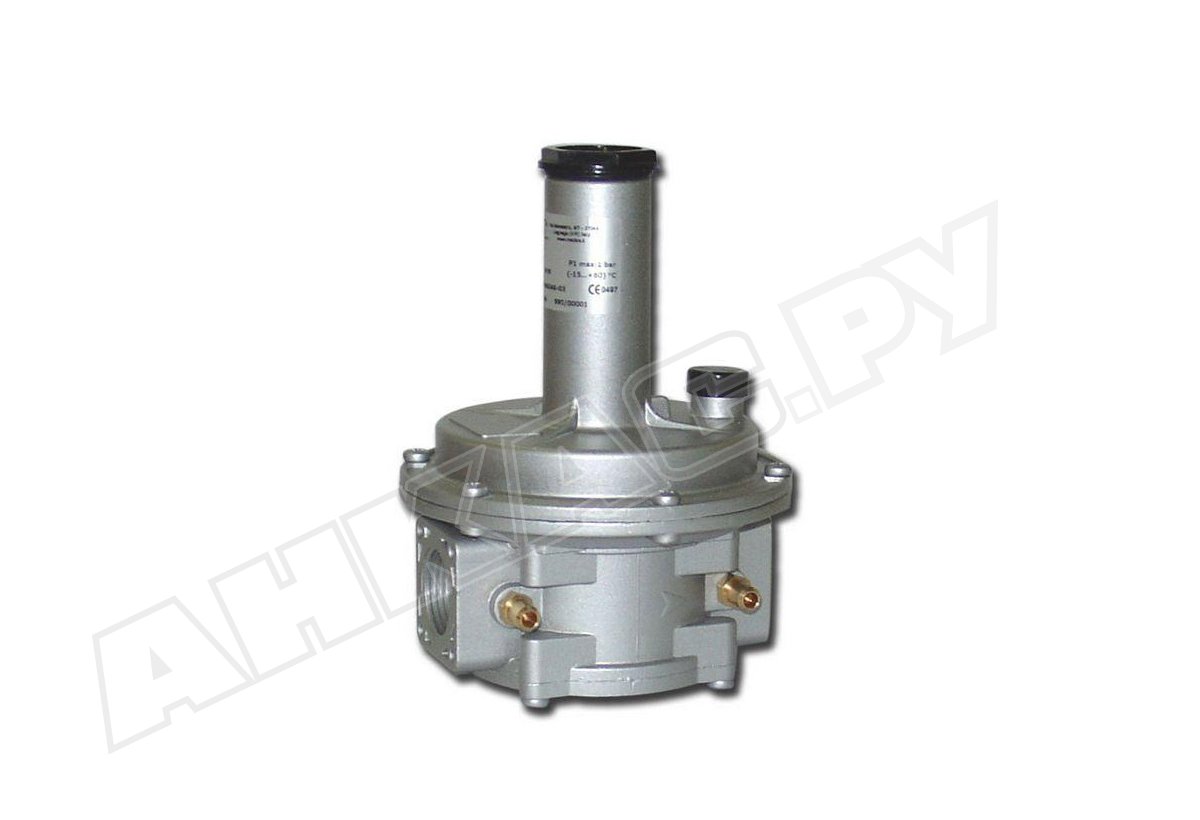

Регулятор давления газа Madas RC02 030

Регулятор давления газа Madas RC02 030 – один из элементов системы управления подачей газа. Автоматически понижает и поддерживает выходное давление на заданном уровне для достижения необходимого расхода. Рассчитан на давление в магистрали до 1 бар. Для долговечной службы, в том числе при размещении на открытом воздухе, конструкция регулятора произведена из материалов, стойких к коррозии, перепадам температур и износу.

Среда: природный газ по ГОСТ 5542-87, сжиженный нефтяной газ, воздух, азот, другие нейтральные газы (исключительно сухие газы).

Основные характеристики:

• диапазон регулировки пружины: 40-110 мбар;
• давление газа перед регулятором: не более 1000 мбар;
• отверстия с резьбой Rp 1/2" для сборки системы;
• класс герметичности: А;
• минимальный расход газа для нормальной работы: 0,1 м3/час;
• применение для стабилизации и поддержания давления перед горелкой;
• допустимые рабочие температуры: -40...+60 °C;
• поверхностная температура: до +60 °C;
• положение в системе: вертикальное/ горизонтальное;
• место установки: 2 зона взрывоопасности по ГОСТ Р 51330.9-99;
• эксплуатационный ресурс: 40 лет.

Конструкция и особенности

Регулятор давления Madas собран в алюминиевом корпусе с резьбовыми соединительными отверстиями для надежного и быстрого монтажа в систему. Комплектующие произведены из латуни, нержавеющей стали марки 430, нержавеющей оцинкованной стали, стекловолокна с 30% нейлона, алюминия, NBR-каучука.

Конструкция произведена с учетом интенсивной эксплуатации, промышленных условий и нагрузок, давления газа на входе до 1 бар, устойчива к низкотемпературному воздействию, износу, коррозии. Уплотнения из NBR-каучука отличаются газонепроницаемостью, стойкостью к истиранию.

Давление регулируется в пределах рабочего диапазона под контролем манометра. Стабилизация (понижение) давления, безопасная эксплуатация и точные выходные параметры обеспечены за счет надежных мембран (предохранительной, компенсационной и рабочей).

Эксплуатационные условия и монтаж

Конструкция регулятора давления рассчитана на размещение как внутри помещений, так и на открытом воздухе. При использовании в условиях улицы важно не допускать попадание атмосферных осадков на корпус регулятора, установив его под навесом, козырьком или внутри шкафа. Допускается размещение горизонтально или вертикально. Место фиксации – перед горелкой. Стрелка на корпусе должна быть направлена по ходу потока.

Важно! Регулятор давления газа не подходит для работы в условиях внешней среды, агрессивно воздействующей на материал корпуса и деталей конструкции.

Сервисное обслуживание

Обслуживание заключается в проверке выходного давления (с периодичностью 1 раз в год), замене рабочей мембраны и пружины (каждые 5 и 20 лет соответственно).

После замены деталей, разборки регулятора выполняется повторная настройка рабочих параметров.

Достоинства:

• стабильное давление независимо от входных параметров;
• широкий диапазон рабочих температур;
• установка внутри и вне помещений;
• ресурс эксплуатации 40 лет.

У нас можно купить регуляторы давления газа с разными параметрами пружины и размерами соединений. Под заказ выпускаются модификации для биогаза, попутного нефтяного газа, версии с усиленной мембраной.
