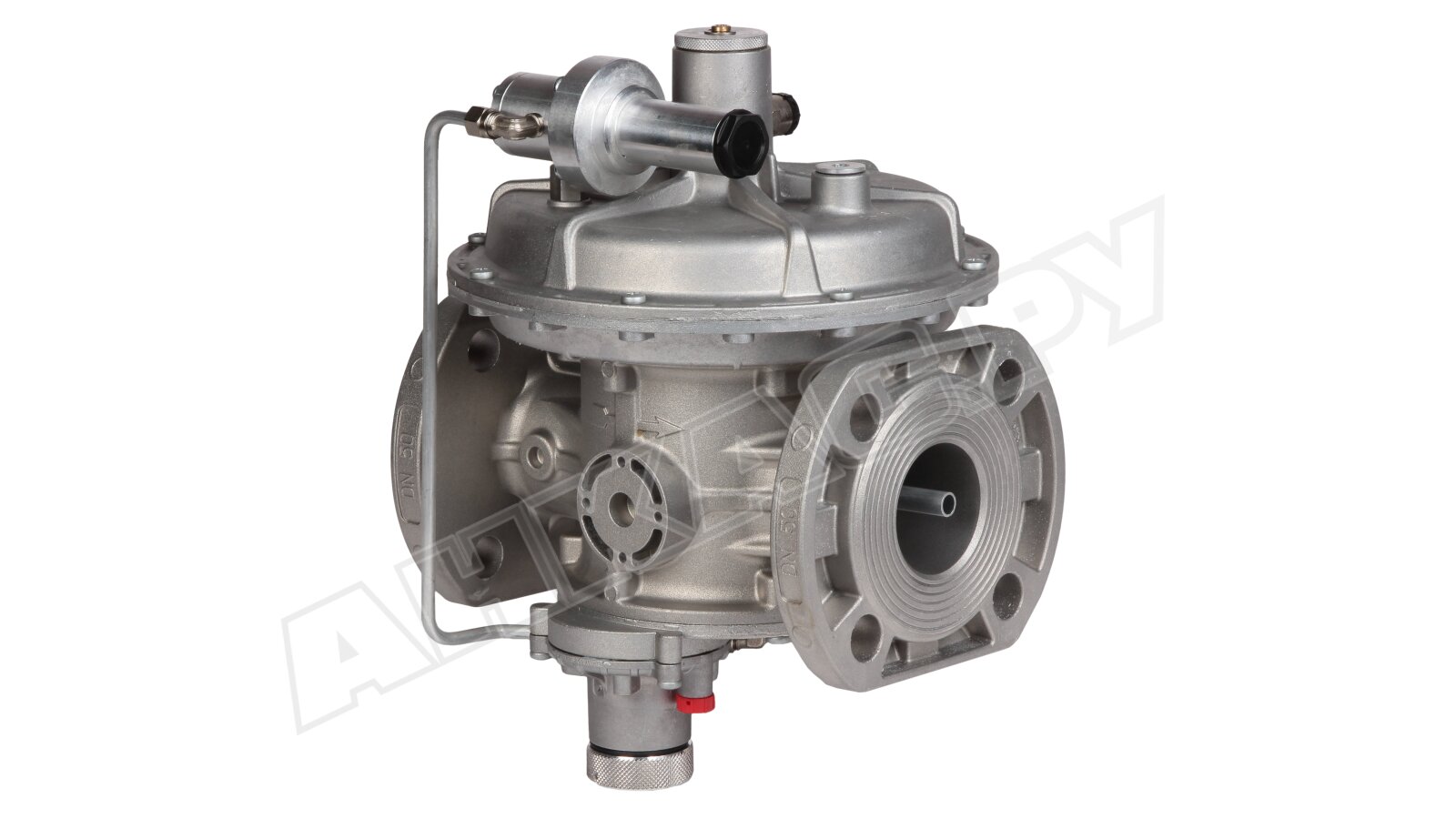

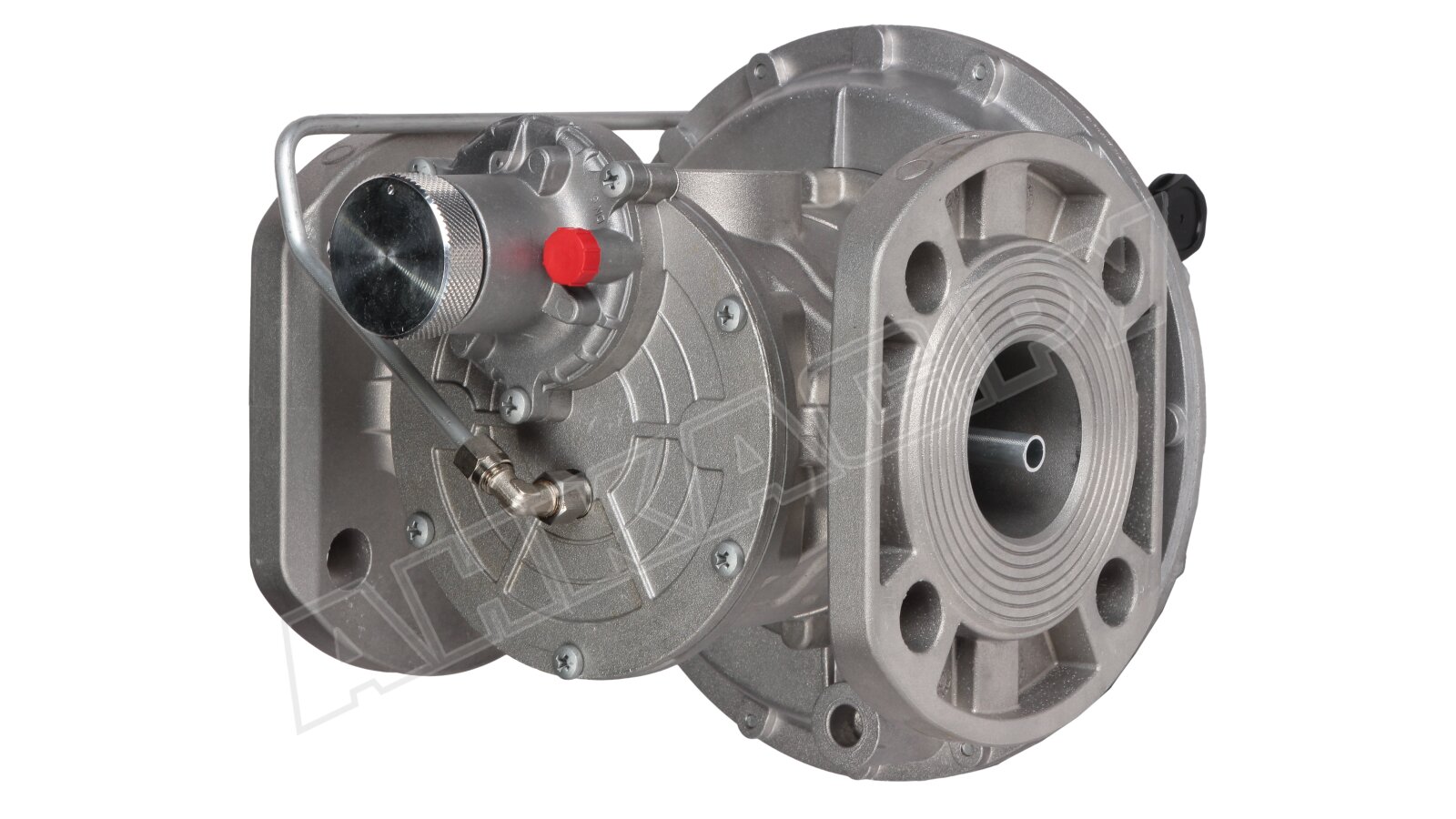

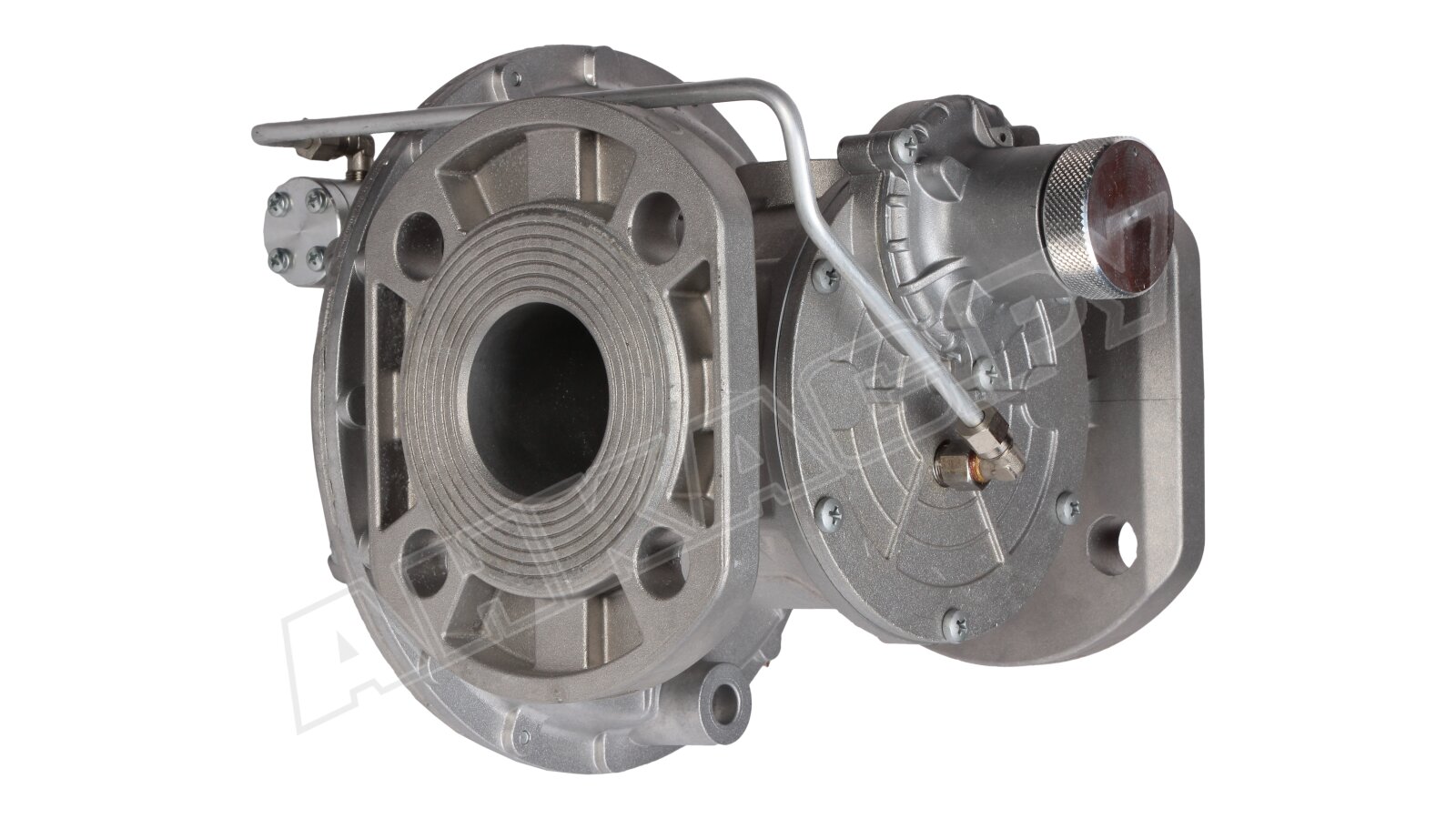

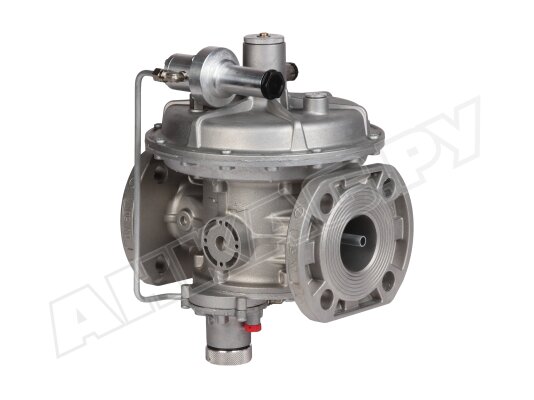

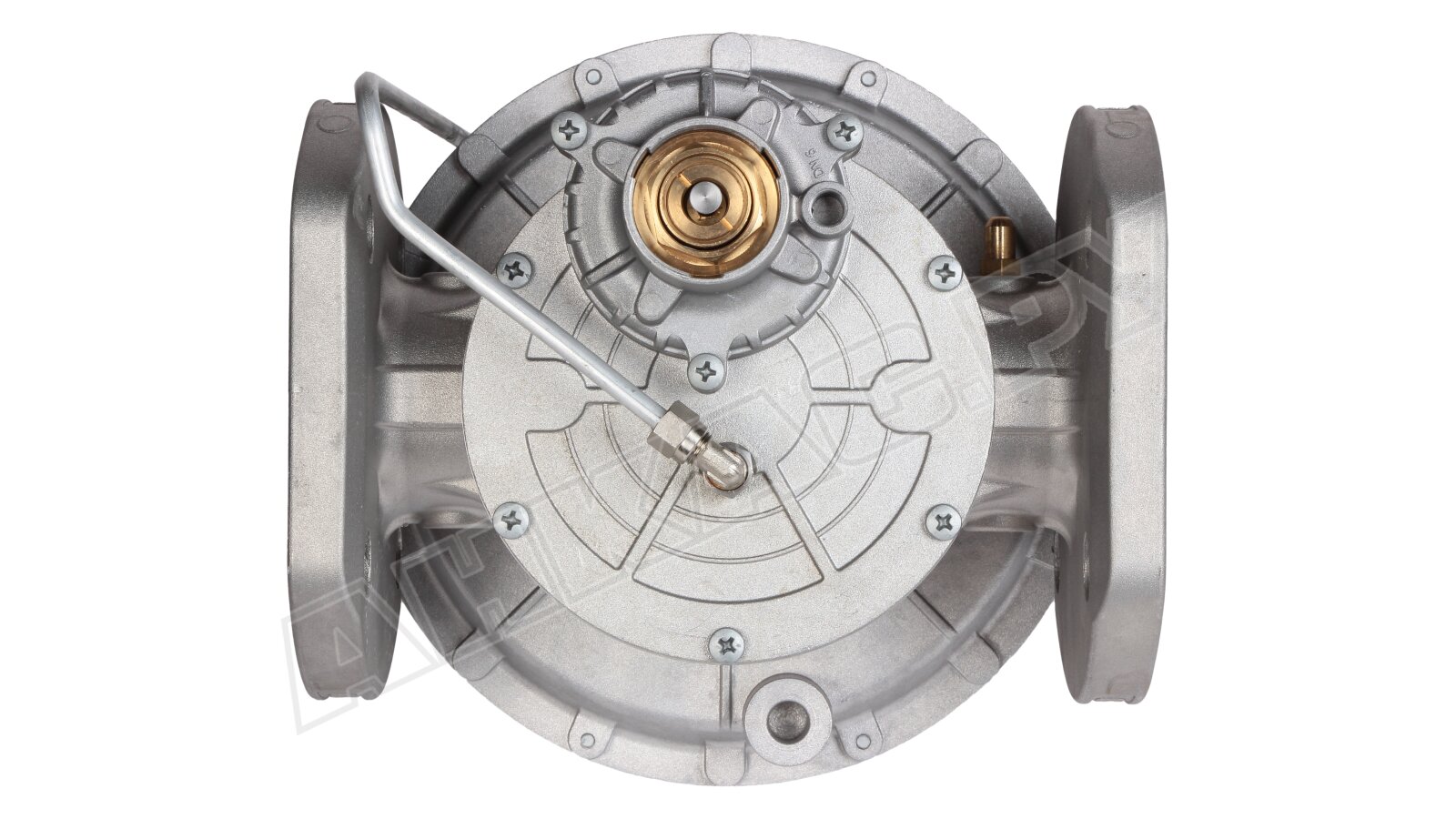

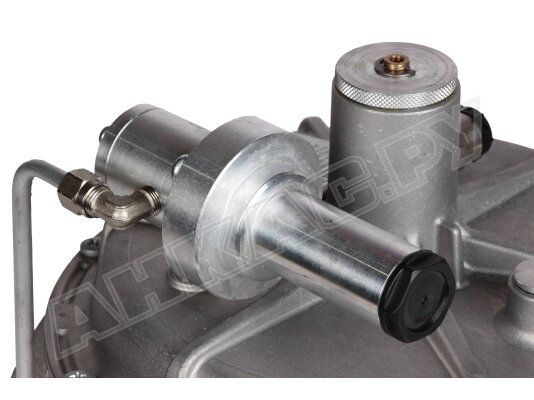

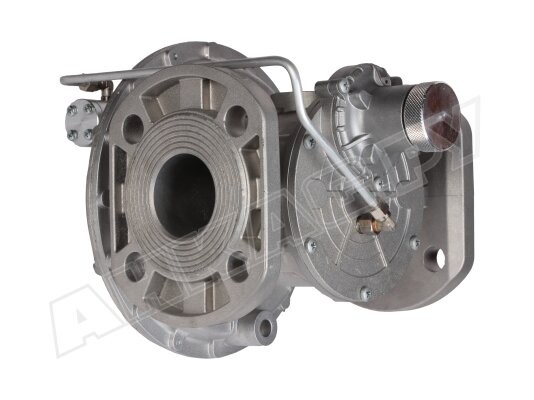

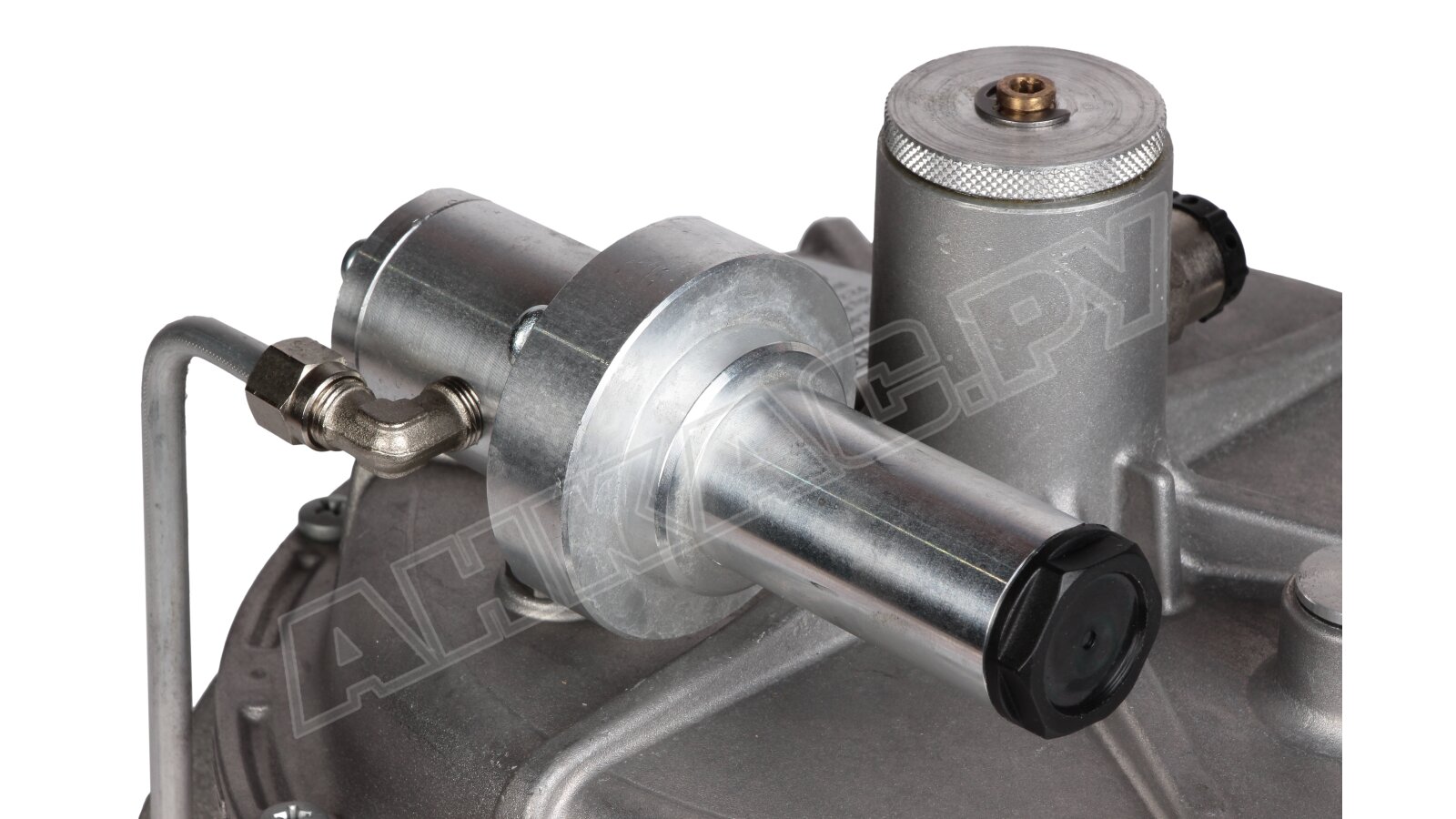

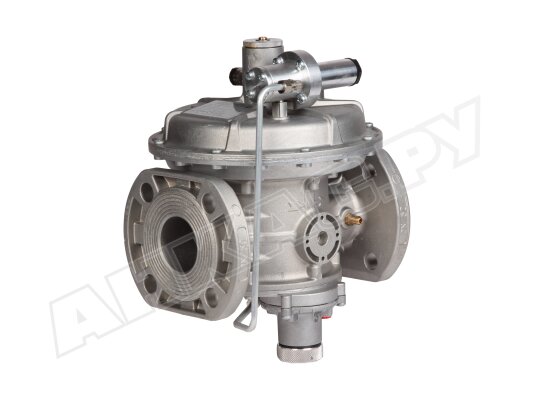

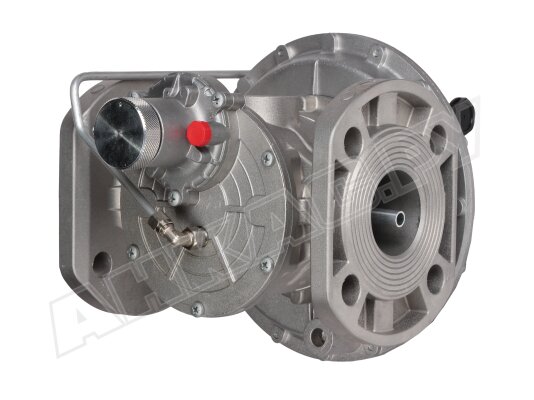

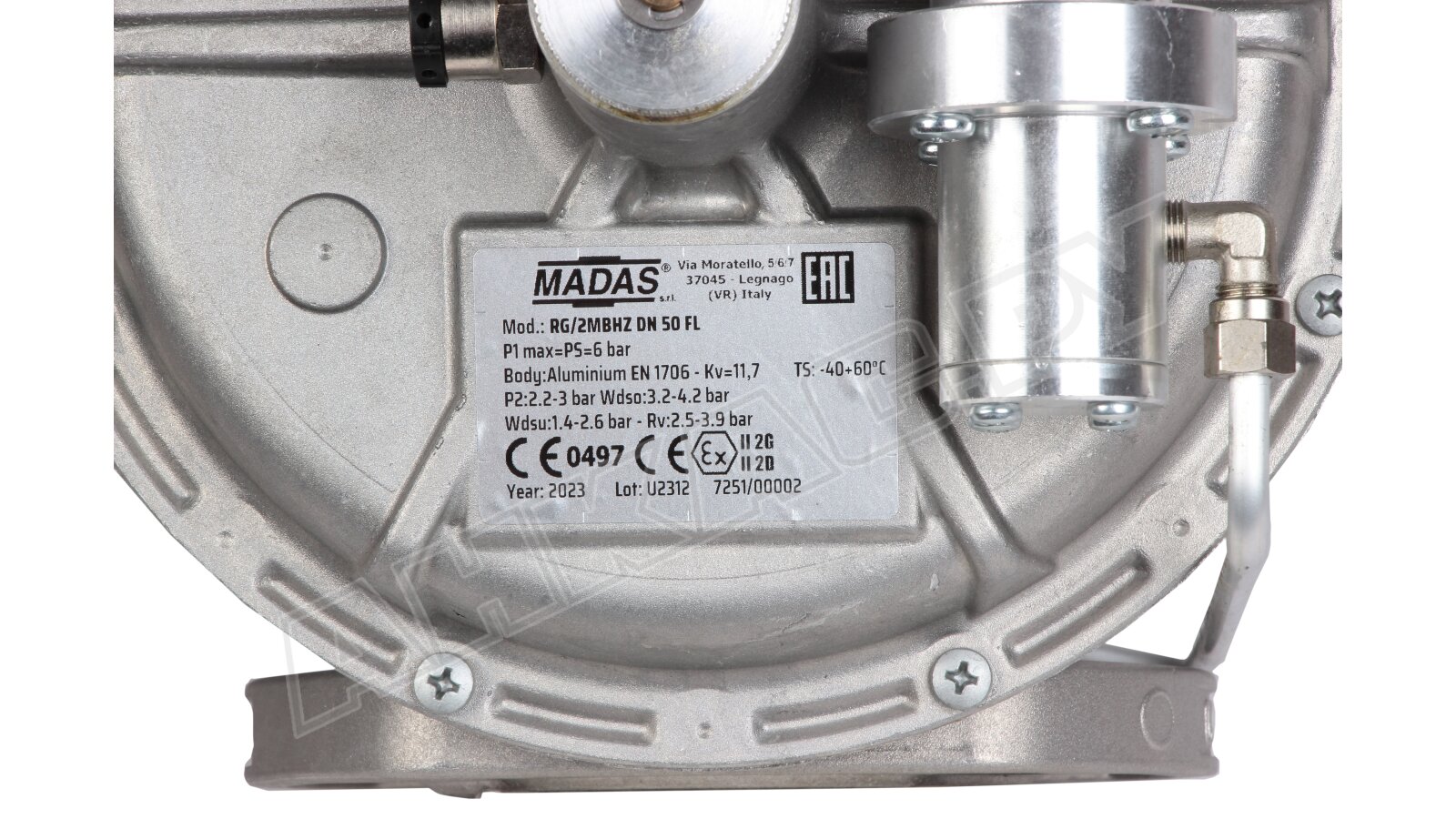

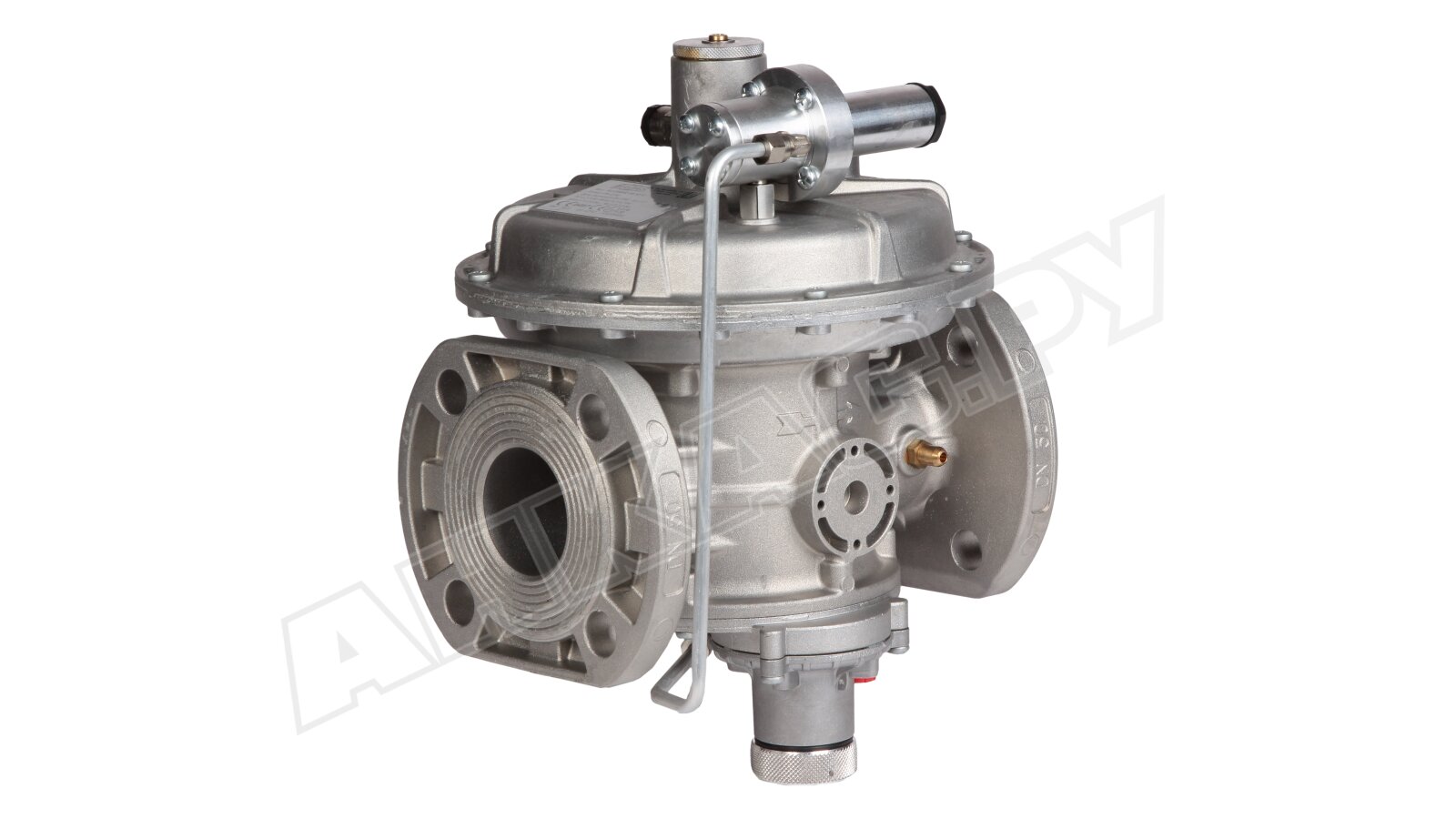

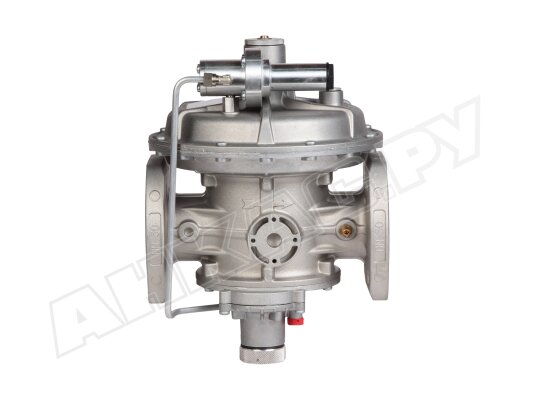

Регулятор давления газа Madas RG/2MBHZ DN 50 FL, RBH50Z 130

Регулятор давления газа Madas RBH50Z 130 – комбинированный регулятор для промышленных систем редуцирования высокого давления. Служит для безопасного понижения входного давления (до 6 бар) до необходимого значения и автоматического поддержания на установленном уровне. Давление на выходе из регулятора остается постоянным при колебаниях давления в сети и изменениях расхода. В состав комбинированной конструкции входят дополнительные устройства безопасности.

Регулятор поставляется со встроенными устройствами:

• предохранительно-запорным клапаном (ПЗК), прерывающим подачу газа при избыточном или недостаточном давлении (или отсутствии давления);
• предохранительно-сбросным клапаном (ПСК) для стравливания небольшого количества газа при кратковременном превышении давления заданной величины.

Применение

Регулятор используется в промышленных системах с высоким расходом и давлением газа: узлах редуцирования давления, газорегуляторных пунктах, станциях распределения газа. Рабочей средой являются неагрессивные газы, отвечающие требованиям ГОСТ 5542-87 (метан, пропан-бутан, азот, воздух и пр.). По запросу доступны версии для биогаза и попутного нефтяного газа.

Основные характеристики:

• регулирование выходного давления с точностью ±10 %;
• давление в главной магистрали: максимум 6000 мбар;
• диапазон регулировки выходного давления: 2200-3000 мбар;
• давление срабатывания ПЗК: 2700-4200 мбар/ 1100-2600 мбар;
• настройка сбросного клапана в диапазоне: 2500-3900 мбар;
• минимальное потребление газа для нормальной работы: 0,1 нм3/ч;
• класс «А» герметичности по европейским стандартам EN 88-2;
• время закрытия отсечного клапана: менее 1 сек.;
• корпус с линейным соединением, фиксация с помощью фланцев DN 50;
• установка в систему в горизонтальной или вертикальной ориентации;
• условия эксплуатации (внешние температуры): -40...+60 °C;
• место установки – зоны 1 или 2 взрывоопасности по ГОСТ;
• продолжительность службы: 40 лет.

Рекомендуемое положение регулятора – вверх пружиной. При размещении в другой ориентации ресурс эксплуатации регулятора уменьшается.

В недостаточно вентилируемых помещениях сбросная труба от ПСК должна отводиться наружу.

Материалы конструкции

Регулятор Madas серии RBH произведен из оцинкованной нержавеющей стали марки 430 F, штампованного алюминия, стекловолокна с 30% нейлона, латуни ОТ-58, алюминия 11S, NBR-каучука.

Важно учесть! Регулятор не пригоден для мест с агрессивной средой, действующей разрушающе на материалы конструкции.

Достоинства:

• применение в системах с высоким давлением и расходом газа;
• комбинированная конструкция с защитными клапанами;
• стабильные выходные параметры давления;
• широкий диапазон регулирования;
• быстрое и надежное перекрытие газопровода запорным механизмом;
• морозостойкое исполнение;
• высокий уровень герметичности;
• 2-летняя гарантия завода.

Cерия RBH

Регуляторы давления газа Madas серии RBH выпускаются с резьбовым/ фланцевым соединением (Z – линейное, F, R – угловое, M – U-образное), с/ без ПСК, в обычном исполнении и с шумоглушителем, для работы с неагрессивными газами, биогазом (литера «В» в наименовании модели), агрессивными газами («W»).

Достоинства:

• комбинированный регулятор с защитными клапанами;
• стабильное выходное давление при колебаниях давления в сети;
• адаптация к низким температурам окружающей среды;
• высокий класс герметичности конструкции, работа без утечек;
• установка в горизонтальном или вертикальном положении;
• ресурс службы 40 лет, 2-летняя гарантия завода.

Купить регуляторы давления газа Madas RBC можно со склада и под заказ.
