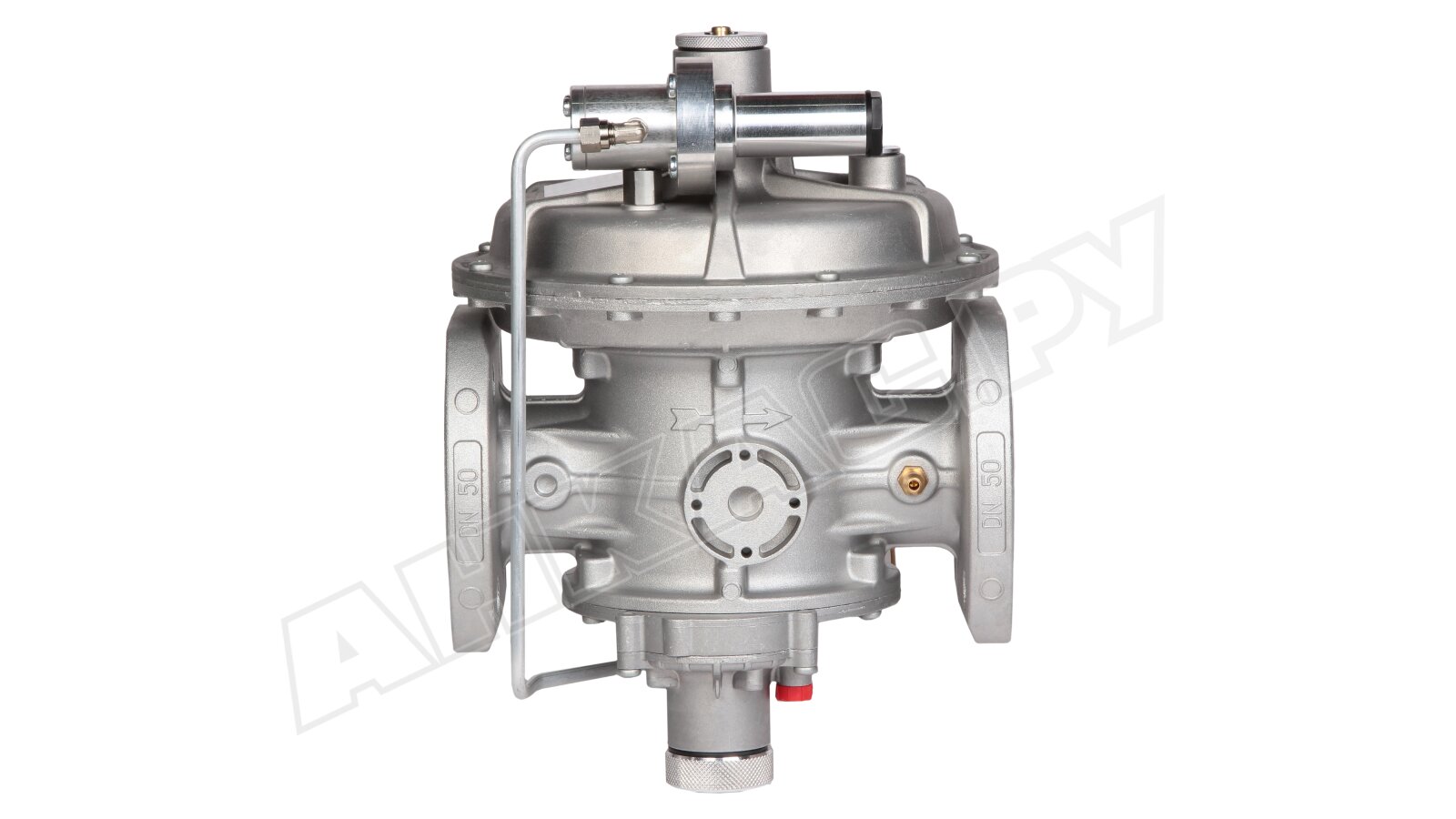

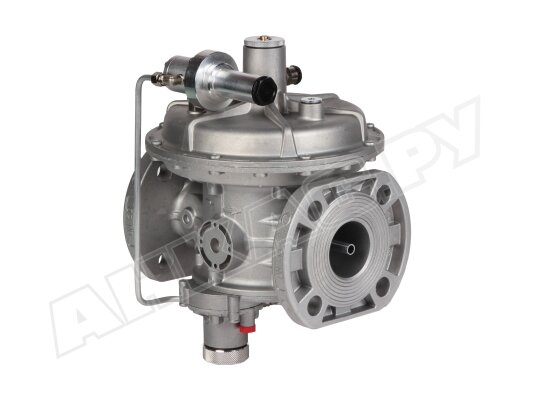

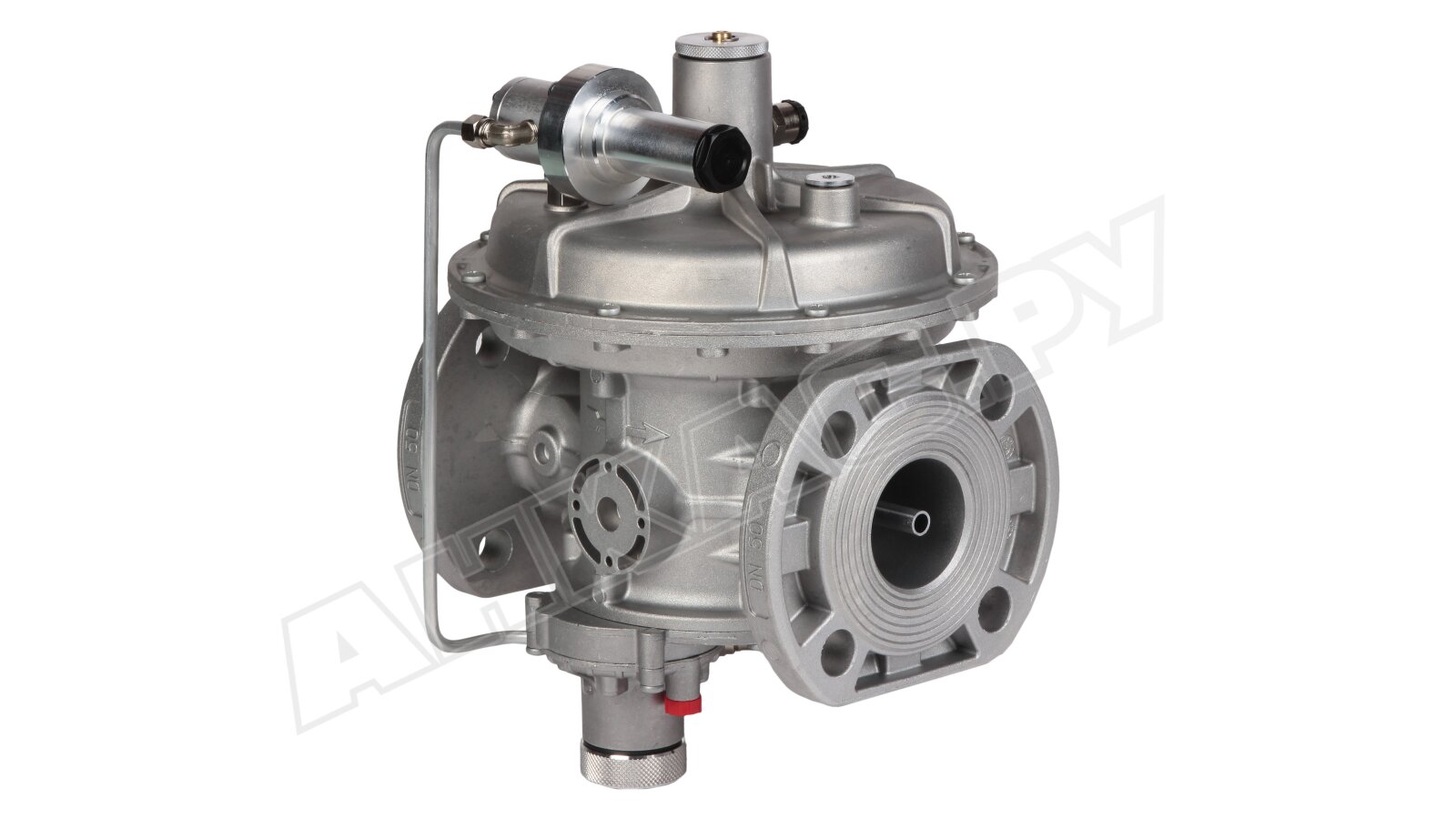

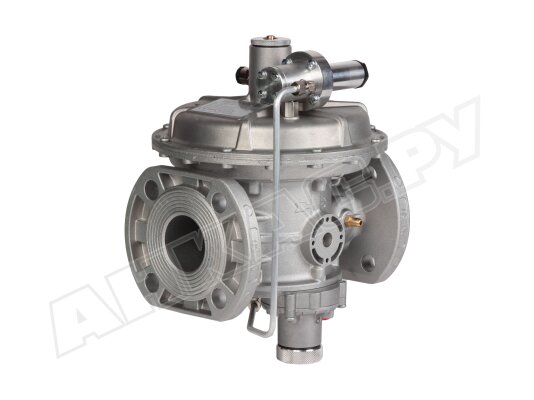

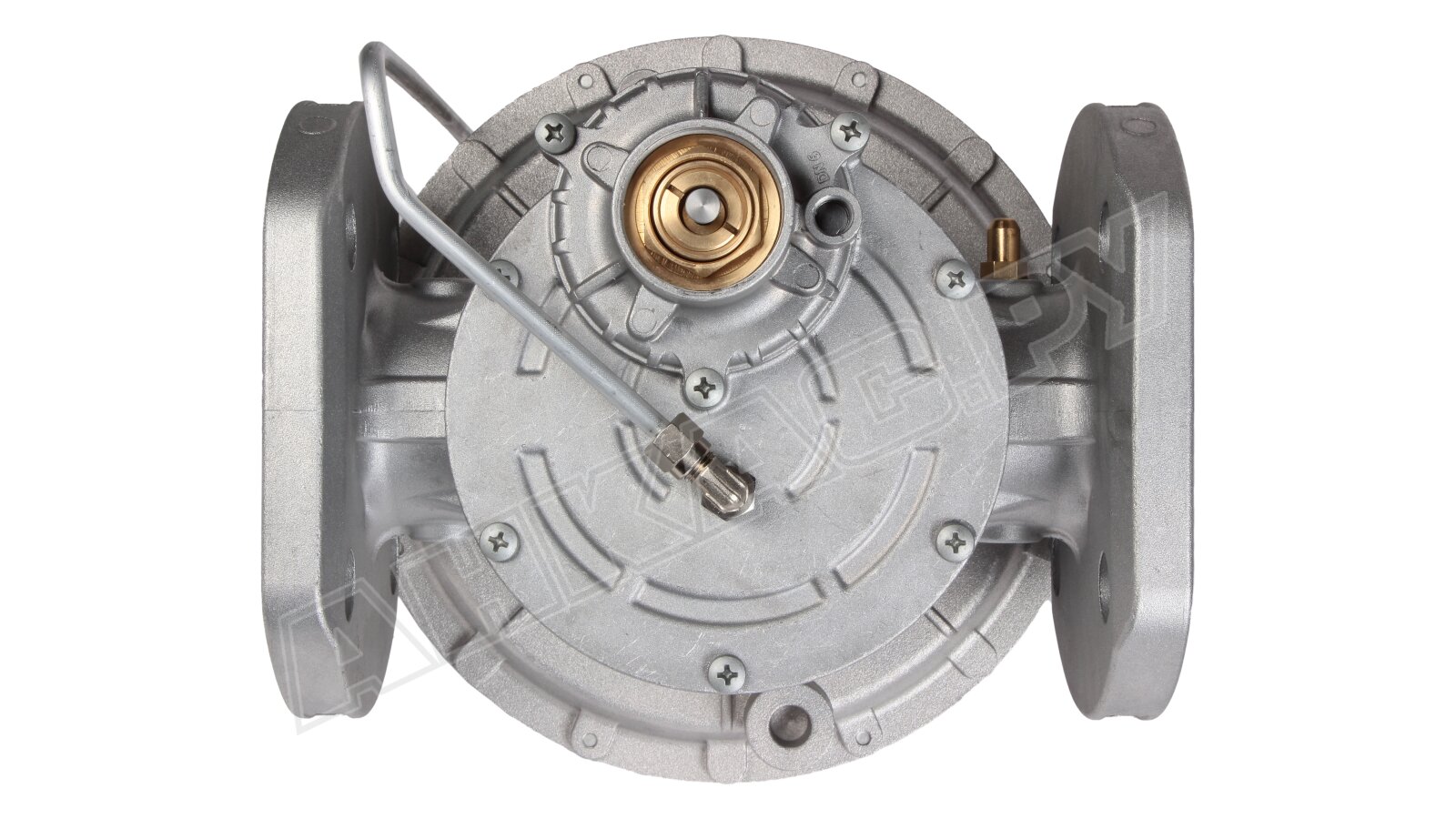

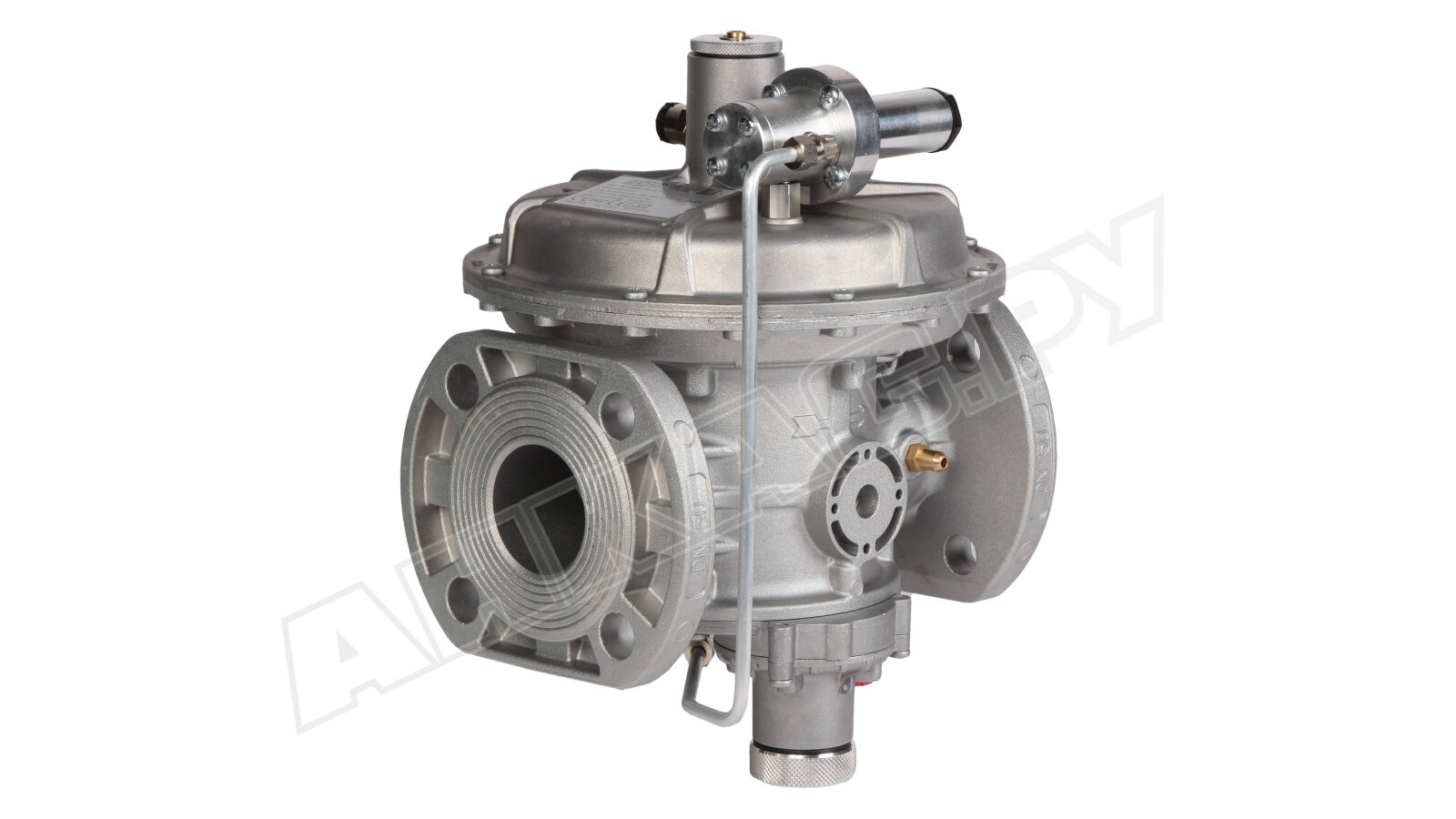

Регулятор давления газа Madas RG/2MBHZ DN 50 FL, RBH50Z 110

Регулятор давления газа Madas RBH50Z 110 отвечает за понижение высокого входного давления до среднего и поддержание на заданном уровне в условиях изменяющегося входного давления. Оснащен защитными устройствами (запорный и сбросной клапаны) для безопасной эксплуатации газовой установки и снижения нагрузки на трубопровод.

Виды газа

Регулятор давления Madas RBH используется в промышленных установках, функционирующих на метане, пропан-бутане, азоте, воздухе и других неагрессивных сухих газах, соответствующих стандарту 5542-87. По запросу доступны специальные версии для биогаза и агрессивных газов.

Комплектация и материалы конструкции

Комбинированный регулятор Madas RBH комплектуется устройствами безопасности: предохранительно-запорным клапаном по превышению и понижению давления, предохранительно-сбросным клапаном.

В серию RBH входят регуляторы давления газа с соединением: Z – линейным, F, R – угловым, M – U-образным.

Корпус и детали регулятора изготовлены из алюминия 11S, оцинкованной нержавеющей стали, латуни ОТ-58, штампованного алюминия, стекловолокна с 30% нейлона, NBR-каучука.

Важно! Конструкция не пригодна для эксплуатации в условиях агрессивной внешней среды.

Технические и эксплуатационные характеристики:

• комбинированный регулятор с точностью регулирования ±10 %;
• входное давление газа: максимум 6000 мбар;
• рабочий диапазон: 800-1500 мбар;
• настройка давления ПЗК: избыточное 900-2000 мбар/ недостаточное 450-750 мбар;
• диапазон давления срабатывания ПСК: 900-2000 мбар;
• быстродействие ПЗК < 1 сек.;
• линейное соединение, фланцевый монтаж, размер DN 50;
• установка на горизонтальную (рекомендуемое) и вертикальную трубу;
• минимальная пропускная способность: 0,1 нм3/ч;
• уровень герметичности класса «А» по EN 88-2;
• диапазон рабочих температур: -40...+60 °C;
• места размещения: зона 1 или 2 взрывоопасности по ГОСТ;
• 40-летняя служба при выполнении требований по эксплуатации и замене деталей.

Применение

Регулятор давления Madas RBH50Z востребован в газорегуляторных пунктах, газораспределительных станциях, узлах редуцирования давления и другом газовом оборудовании с высоким давлением и расходом газа.

Достоинства:

• комбинированный тип конструкции;
• стабильные выходные параметры давления;
• защитные клапаны для безопасной эксплуатации;
• регулирование давления в широком диапазоне;
• быстрое срабатывание запорного клапана;
• высокий уровень герметичности;
• всепогодное исполнение.

У нас можно купить регуляторы давления газа Madas RBH со склада и под заказ. Актуальная линейка регуляторов размещена в каталоге на сайте.
