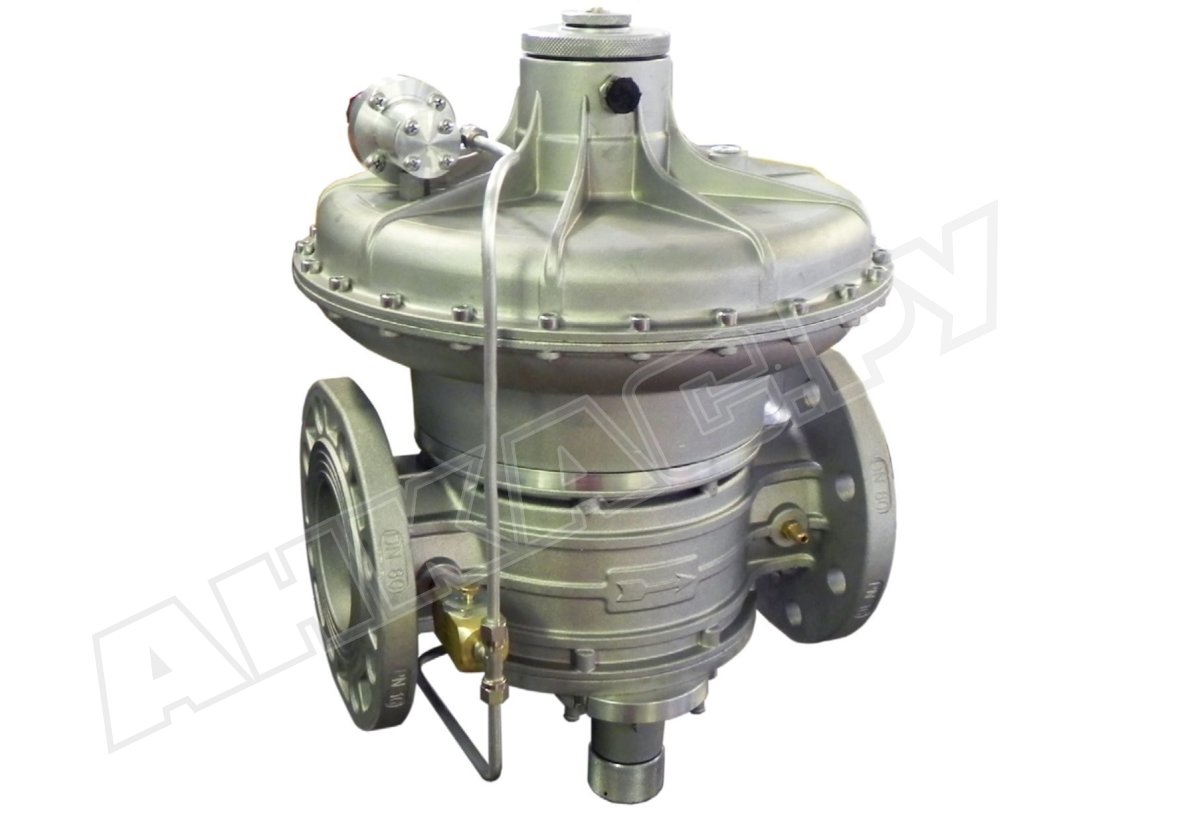

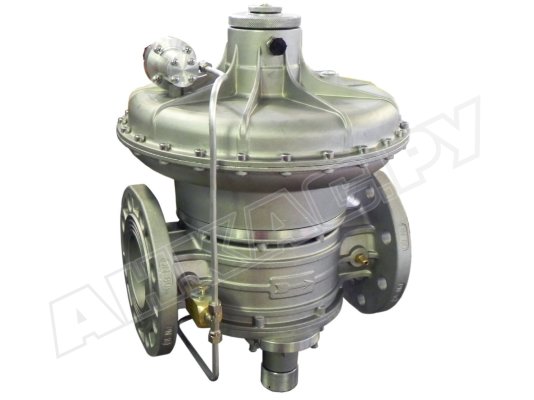

Регулятор давления газа Madas RBH32Z 110

Регулятор давления газа Madas RBH32Z 110 входит в линейку комбинированных устройств с защитными клапанами. Выполняет функции регулирования выходного давления и поддержания на заданном уровне. Имеет встроенный запорный механизм, предназначенный для прерывания подачи газа при превышении и понижении контролируемого давления. Используется в промышленных системах газораспределения и газоснабжения.

Виды газа

Регулятор давления Madas RBH подходит для работы с метаном, сжиженным газом, азотом, воздухом и другими неагрессивными сухими газами, соответствующими госстандарту 5542-87. Для биогаза и агрессивных видов газа выпускаются модификации в специальном исполнении (B и W).

Технические и эксплуатационные характеристики:

• регулятор прямого действия с точностью регулирования ±10 %;
• комбинированная конструкция с предохранительными клапанами;
• максимальное избыточное давление: 6000 мбар;
• минимальная пропускная способность: 0,1 нм3/ч;
• рабочий диапазон: 800-1500 мбар;
• настройка давления ПЗК: избыточное 900-2000 мбар/ недостаточное 450-750 мбар;
• диапазон давления срабатывания ПСК: 900-2000 мбар;
• перекрытие газа в течение 1 сек.;
• прямой (линейный) тип соединения, монтаж на фланцы DN 32;
• размещение в горизонтальном (рекомендуемое) и вертикальном положении;
• конструкции класса «А» герметичности по стандарту EN 88-2;
• диапазон рабочих температур: -40...+60 °C;
• установка в зонах 1 или 2 взрывоопасности;
• продолжительность эксплуатации: 40 лет.

Оснащение

В состав регулятора давления Madas RBH входят:

• предохранительно-запорный клапан (ПЗК);
• предохранительно-сбросной клапан (ПСК);
• компенсационная мембрана для стабилизации входного давления;
• регулирующая пружина, предварительно сжатая под заданный диапазон;
• штуцер для измерения давления.

Корпус и детали регулятора произведены из материалов, стойких к высокому давлению, составу газов, температурным перепадам: оцинкованной нержавеющей стали, штампованного алюминия, стекловолокна с 30% нейлона, алюминия 11S, латуни ОТ-58, NBR-каучука (уплотнения).

Важно! Материал конструкции не рассчитан на воздействие агрессивной среды.

Сфера использования

Регулятор давления Madas RBH04Z предназначен для сборки промышленных газовых установок. Входит в состав газорегуляторных пунктов, газораспределительных станций и другого оборудования с высоким расходом газа.

Достоинства:

• комбинированная конструкция с запорным и сбросным клапанами;
• регулирование выходного давления в широком диапазоне;
• высокий уровень герметичности;
• быстрое срабатывание запорного механизма;
• стабильное выходное давление газа при скачках давления в магистрали;
• исполнение для эксплуатации в большинстве климатических зон;
• вариативность монтажного положения;
• 2-летнее гарантийное обслуживание.

У нас можно купить регуляторы давления газа Madas RBH со склада и под заказ. В серию входят регуляторы с соединением: Z – линейным, M – U-образным, F, R – угловым. Все актуальные модели размещены в каталоге.
