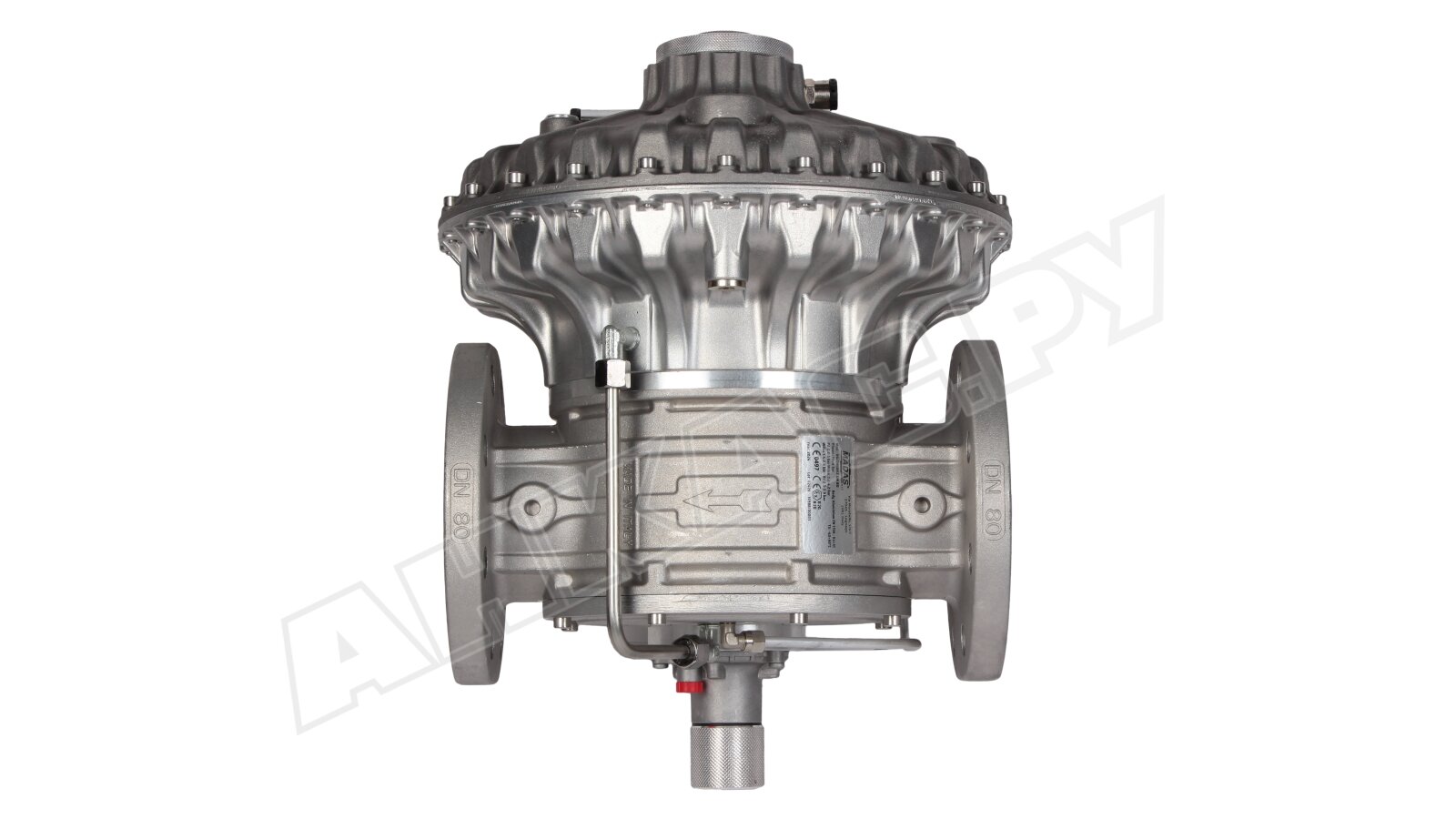

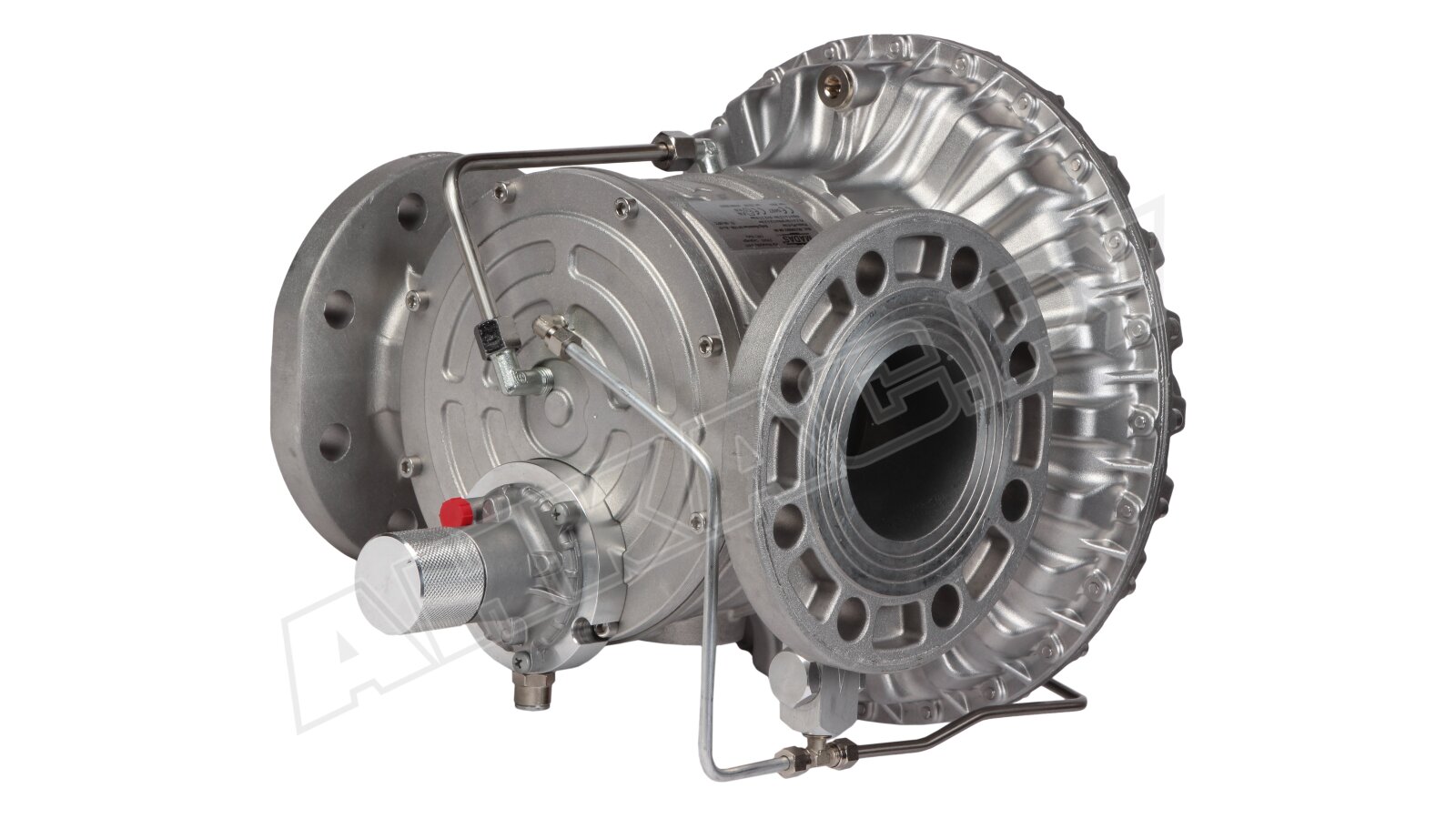

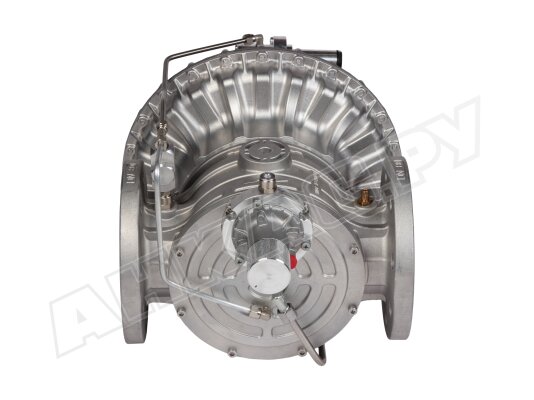

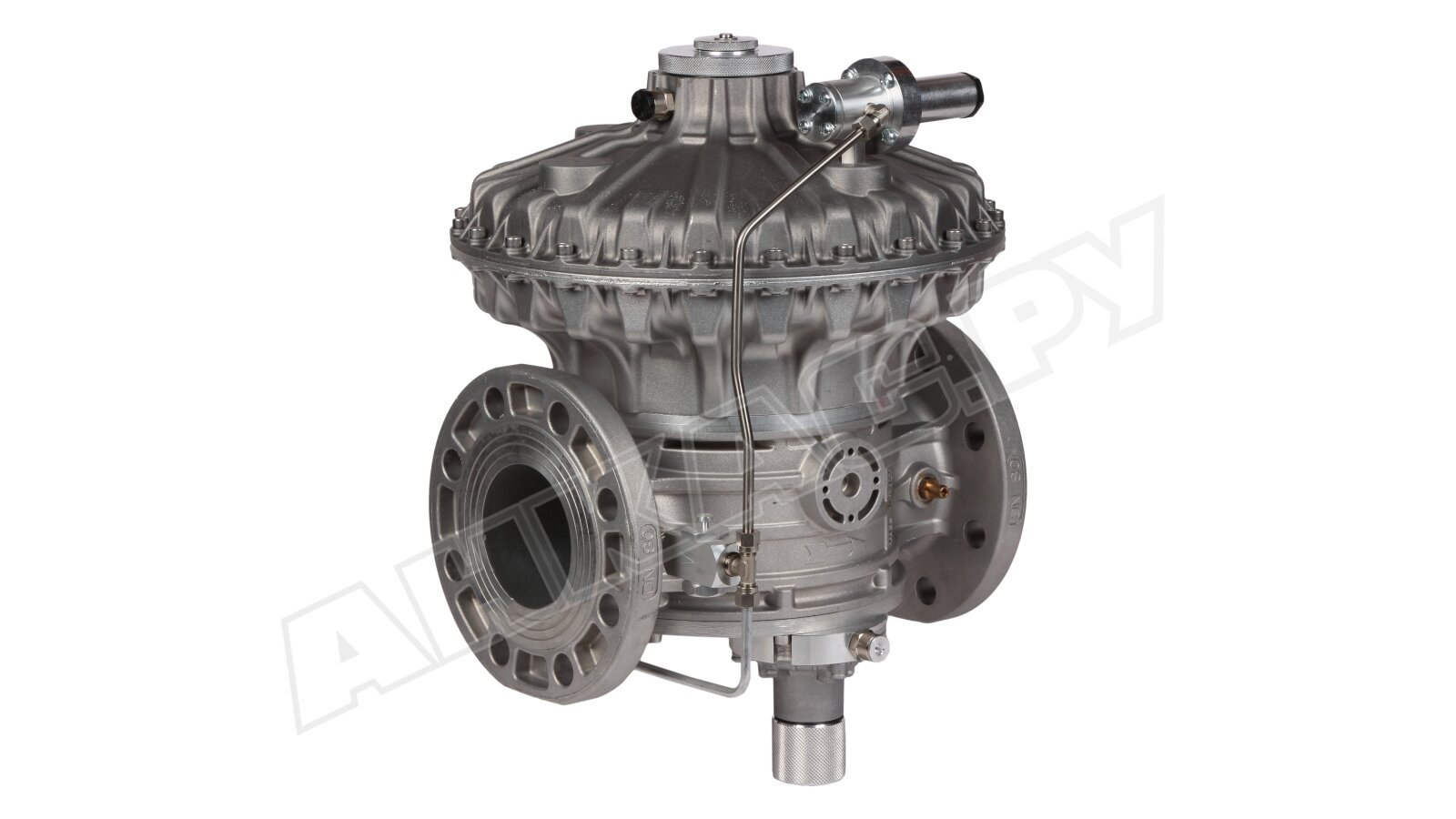

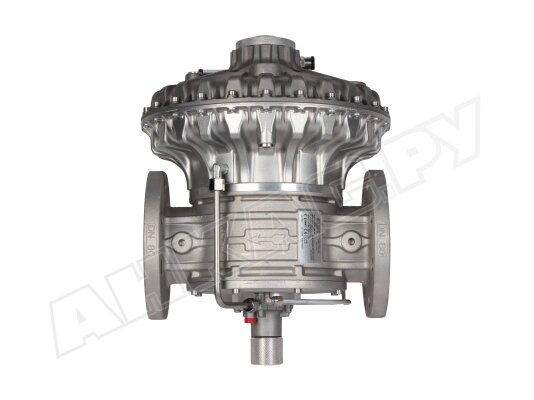

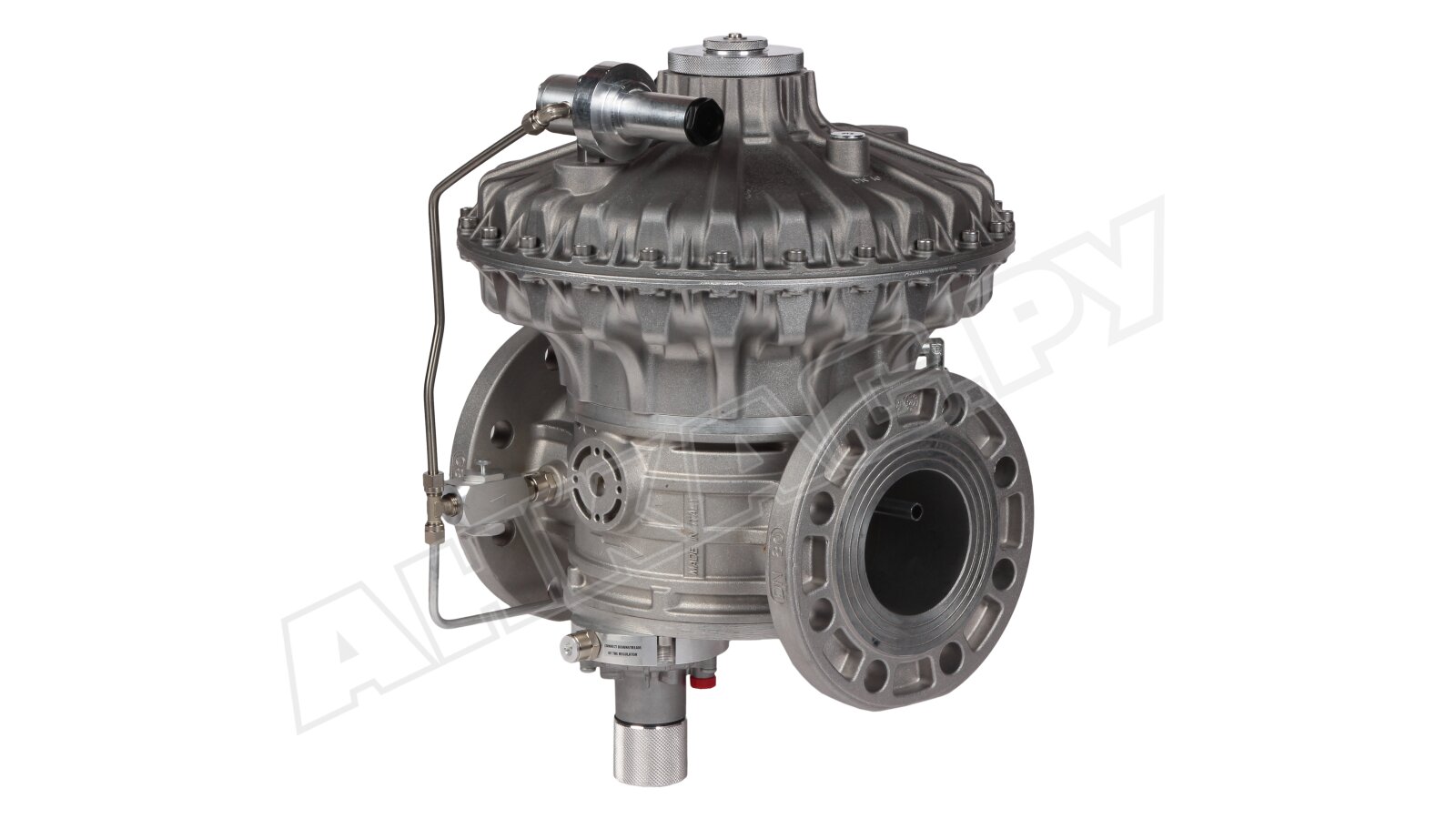

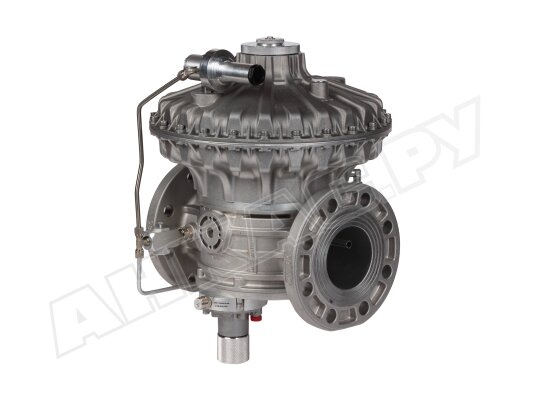

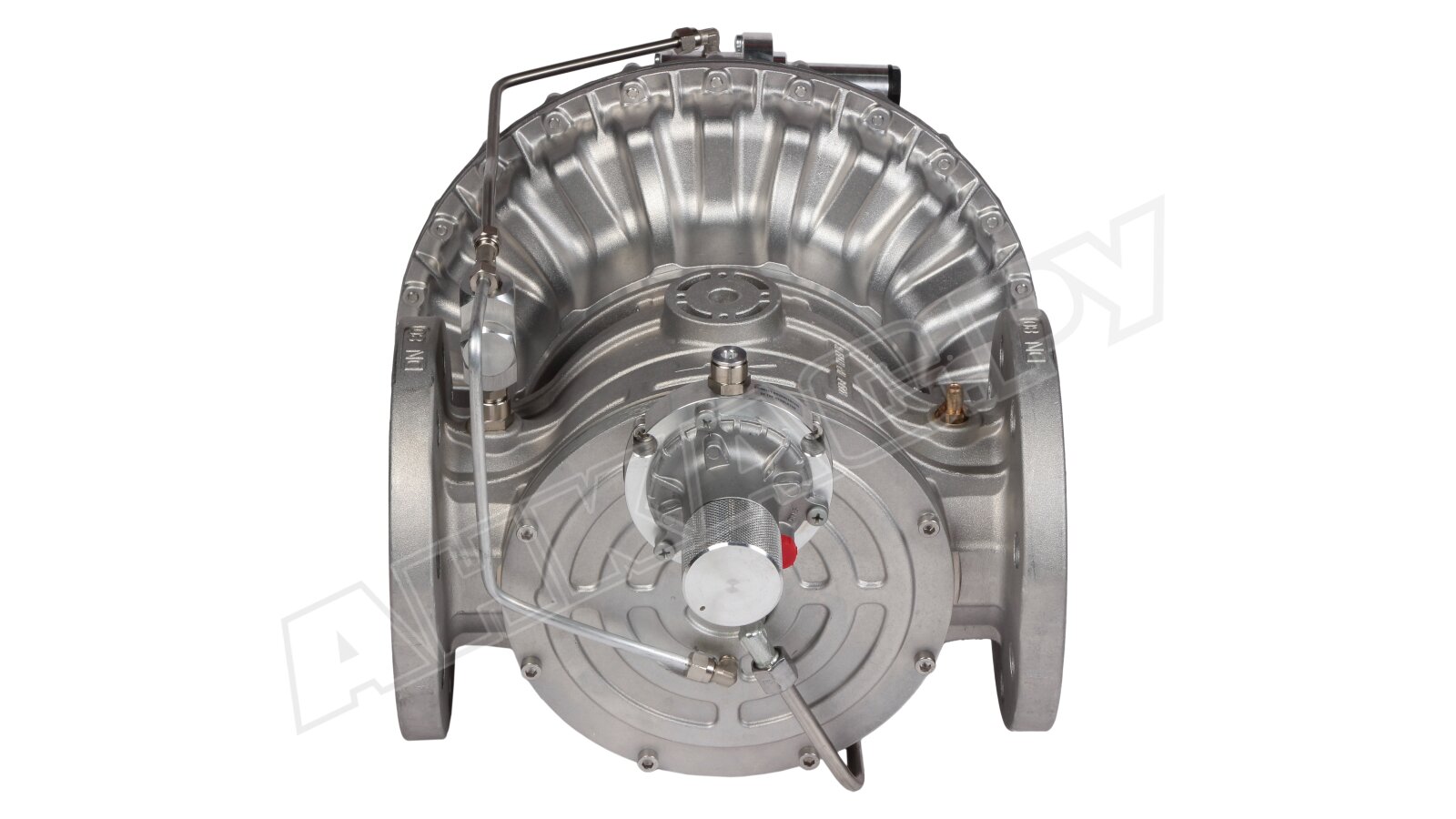

Регулятор давления газа Madas RG/2MBHZ DN 80, RBH09Z 130

Регулятор давления газа Madas RBH09Z 130 используется в крупных промышленных системах редуцирования высокого давления газа. Понижает и поддерживает давление на стабильном уровне в соответствии с настройкой пружины, независимо от изменяющегося входного давления и расхода газа. Входит в серию комбинированных регуляторов с дополнительными защитными устройствами (отсечным и сбросным клапанами).

Применение

Регулятор давления подходит для природного, сжиженного газа, азота и других неагрессивных сухих газов, отвечающих нормам ГОСТ 5542-87. Доступно исполнение для биогаза и агрессивных газов (буквы В и W в названии модели).

Регулятор используется в крупных узлах редуцирования давления промышленных газовых установок, газорегуляторных пунктах, станциях распределения газа.

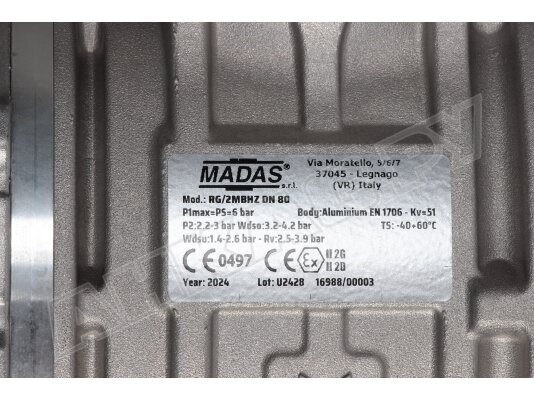

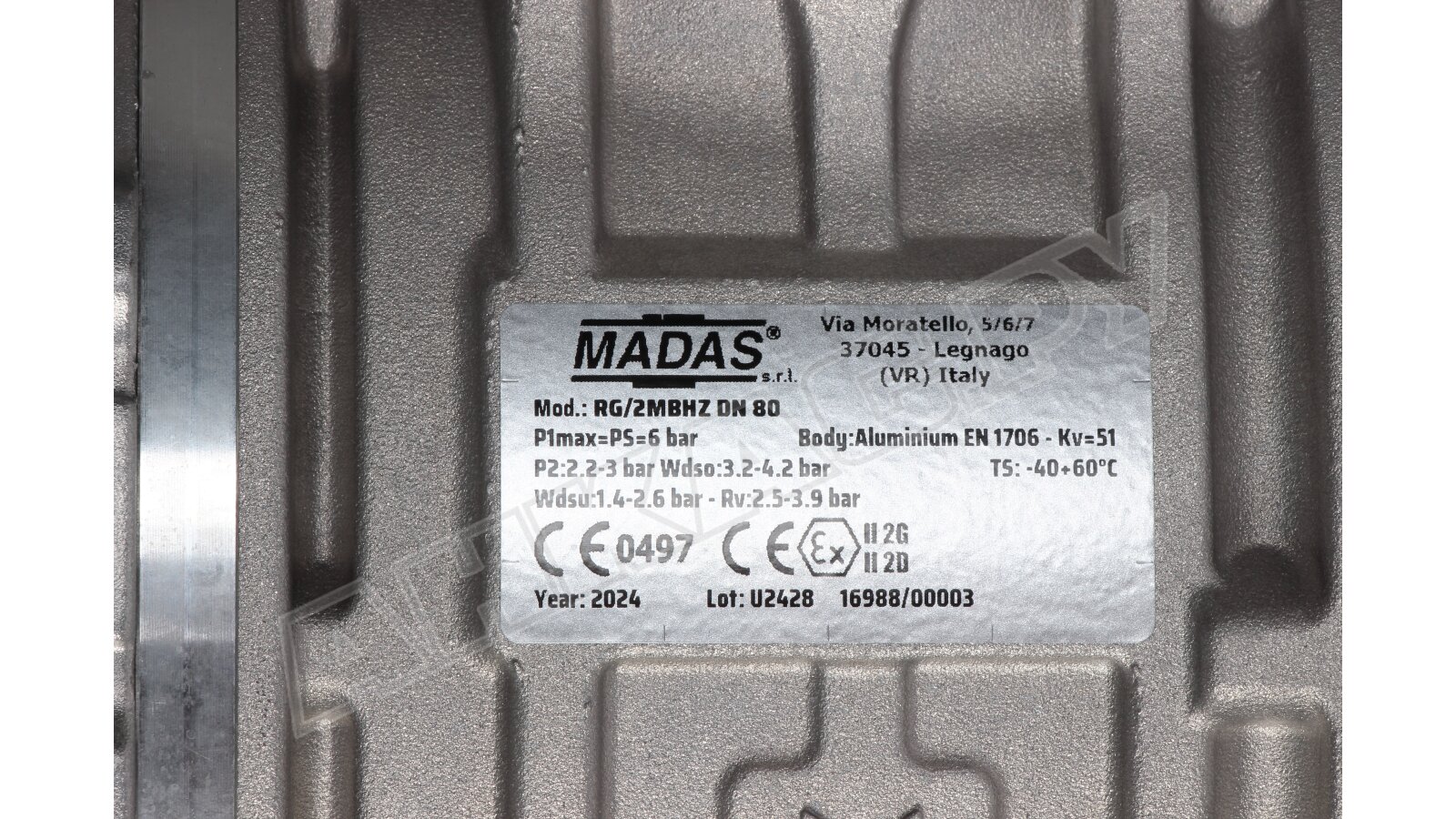

Основные характеристики:

• комбинированный регулятор прямого действия с точностью регулирования ±10 %;
• давление перед регулятором: максимум 6000 мбар;
• регулировка выходного давления в диапазоне 2200-3000 мбар;
• настройка давления отсечного клапана: 2700-4200 мбар/ 1100-2600 мбар;
• срабатывание запорного клапана (отсечка потока) в течение 1 сек.;
• настройка сбросного клапана в пределах 2500-3900 мбар;
• минимально допустимый расход газа: 0,1 нм3/ч;
• конструкция класса «А» герметичности по стандарту EN 88-2;
• соединение линейного типа, фланцевый монтаж DN 80;
• установка в горизонтальном или вертикальном положении;
• температуры окружающей среды: -40...+60 °C;
• место размещения – зоны 1 или 2 взрывоопасности по ГОСТ;
• 40-летняя служба при соблюдении рекомендаций производителя.

Регулятор устанавливается в систему пружиной вверх (предпочтительно). В другом положении срок службы регулятора сокращается.

Комплектация и материалы

Комбинированный регулятор комплектуется:

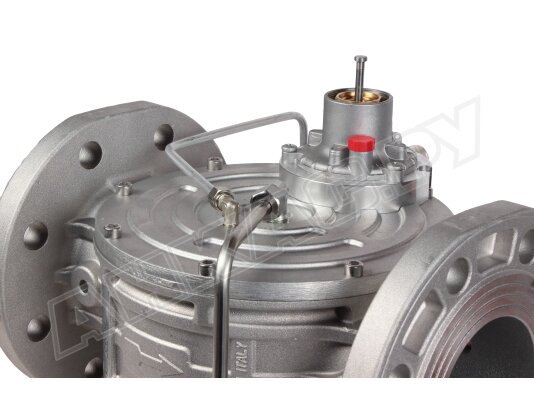

• предохранительно-запорным клапаном (ПЗК) для герметичного запирания потока газа при недопустимом превышении или недостаточности (отсутствии) выходного давления;
• предохранительно-сбросным клапаном (ПСК) для стравливания избыточного давления газа.

Регулятор изготовлен из алюминия 11S, стекловолокна с 30% нейлона, нержавеющей оцинкованной стали марки 430 F, штампованного алюминия, латуни ОТ-58, NBR-каучука. Не подходит для мест с агрессивной средой, действующей разрушающе на материалы конструкции.

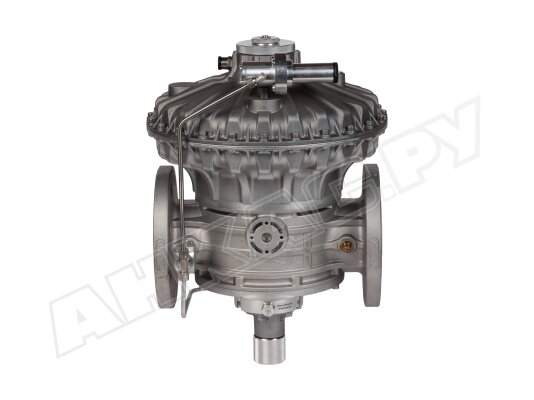

Cерия RBH

Регуляторы давления газа Madas RBH поставляются с фланцевым/ резьбовым соединением (Z – линейное, F, R – угловое, M – U-образное), различными диапазонами рабочего давления в пределах 800-3000 мбар, для неагрессивных/ агрессивных видов газа.
