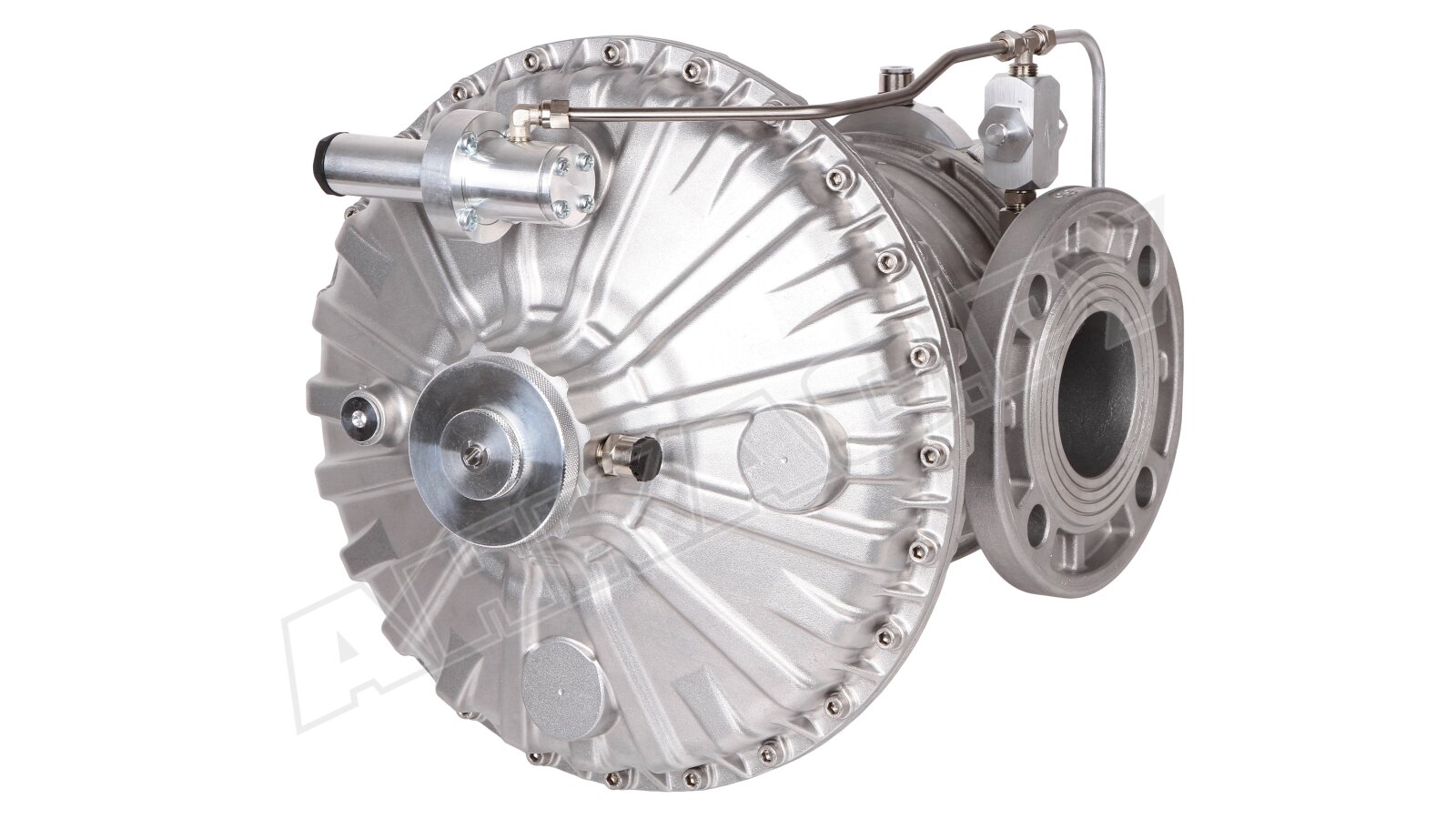

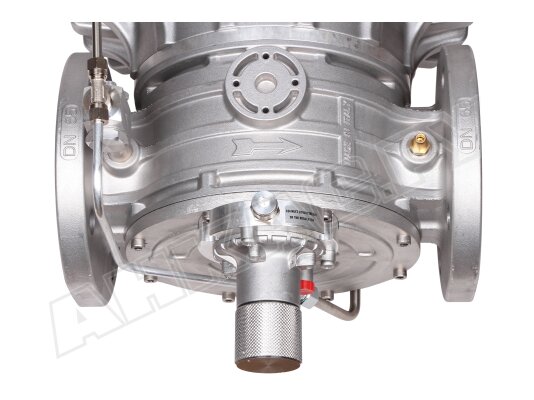

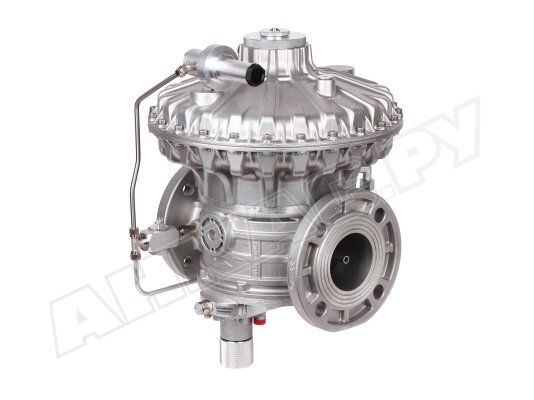

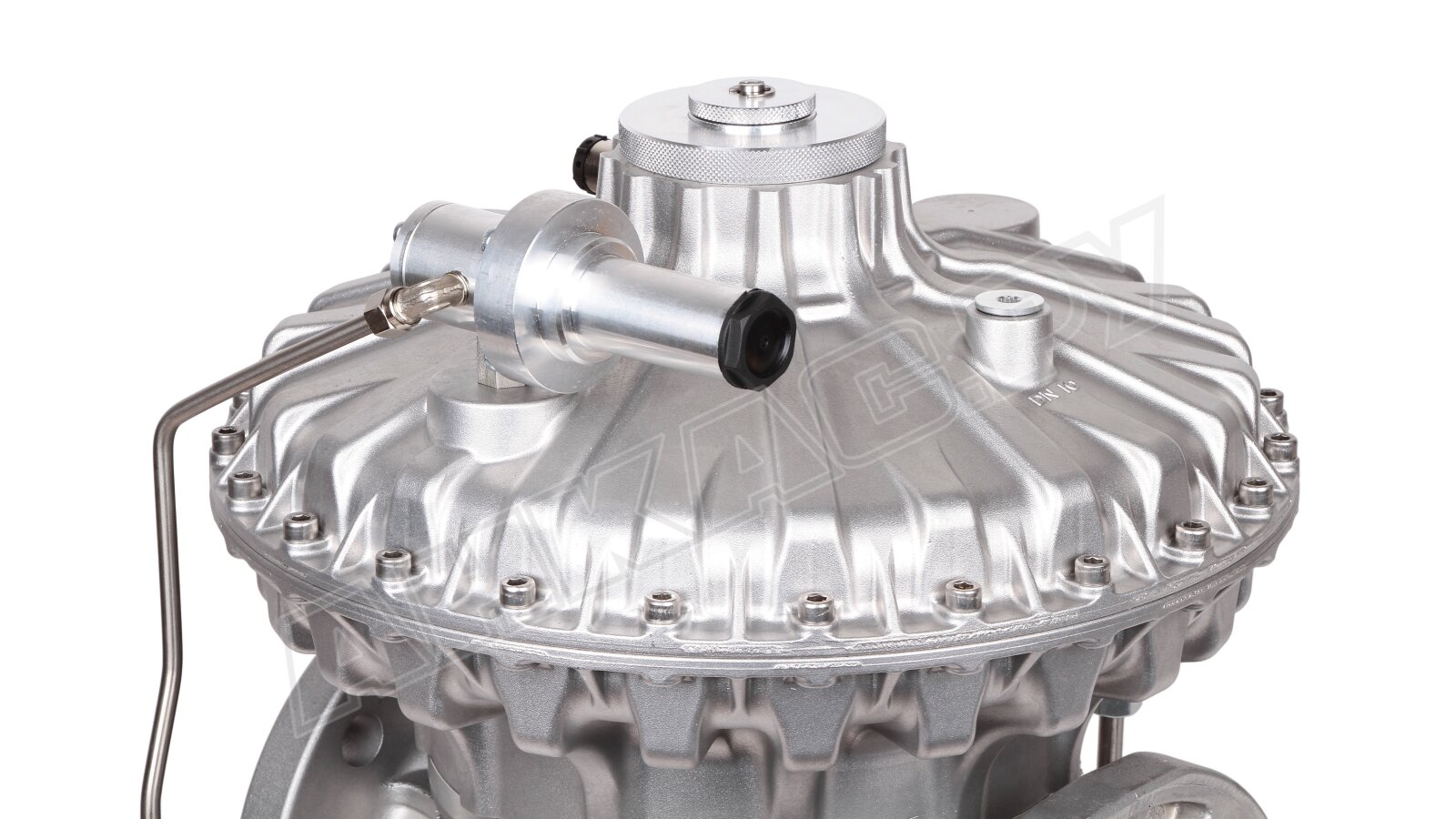

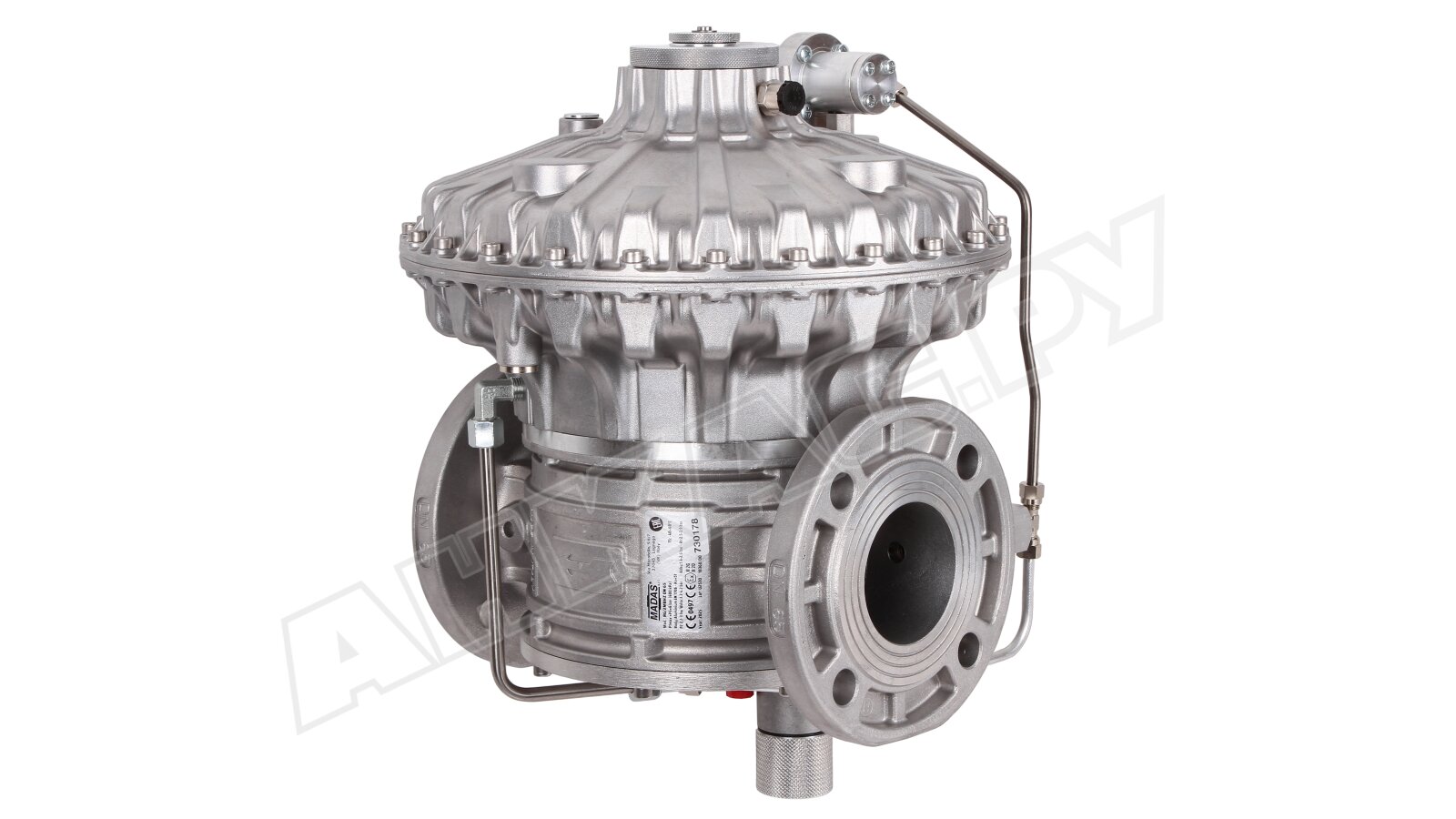

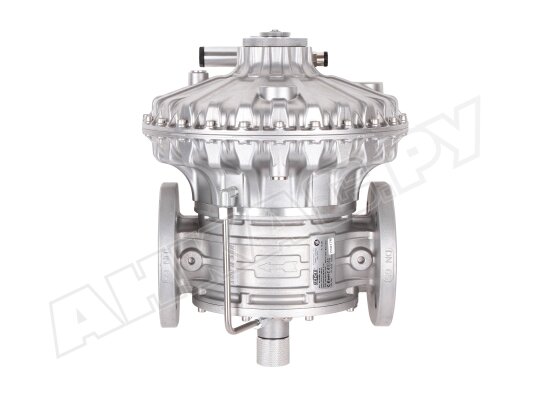

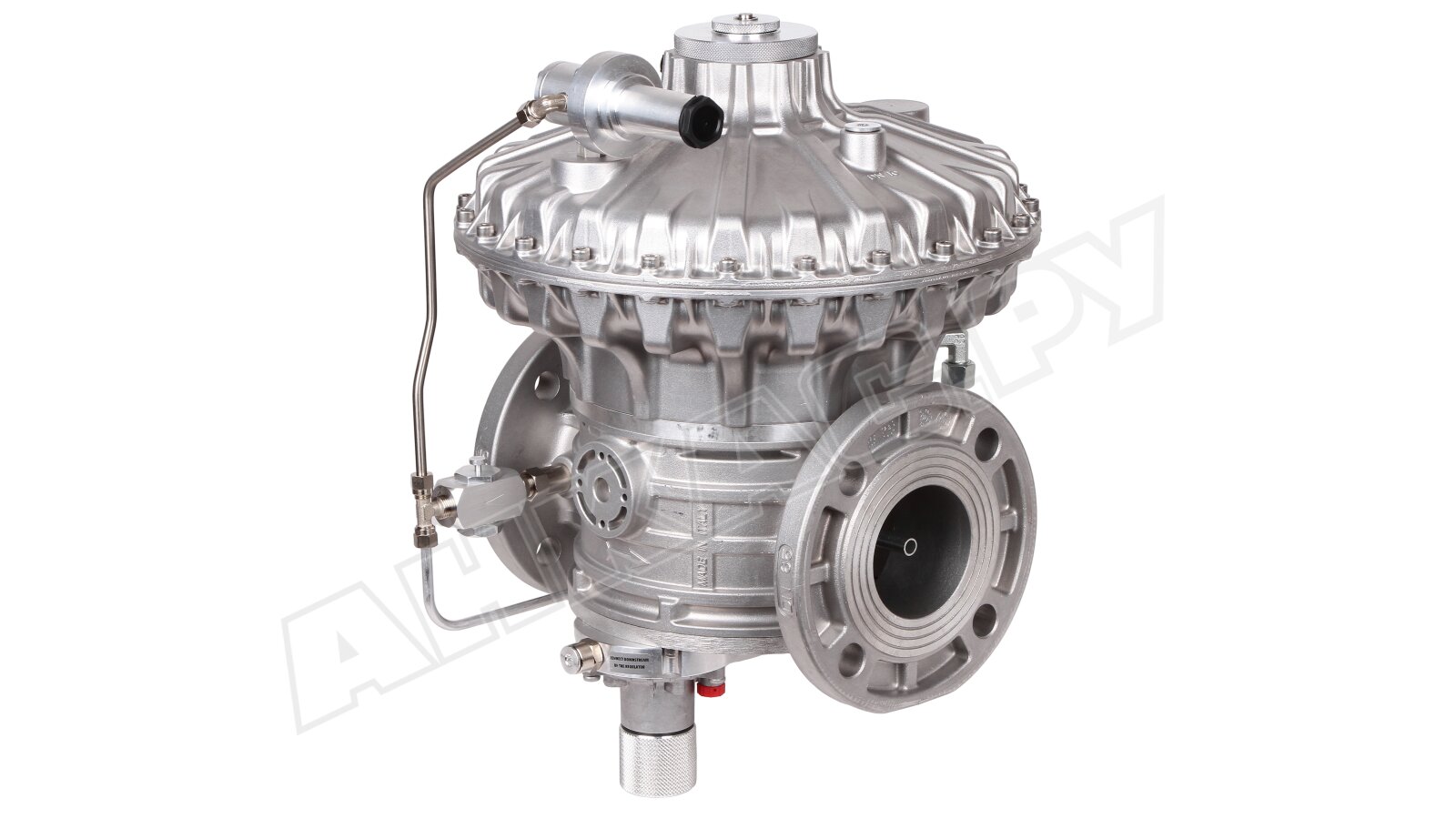

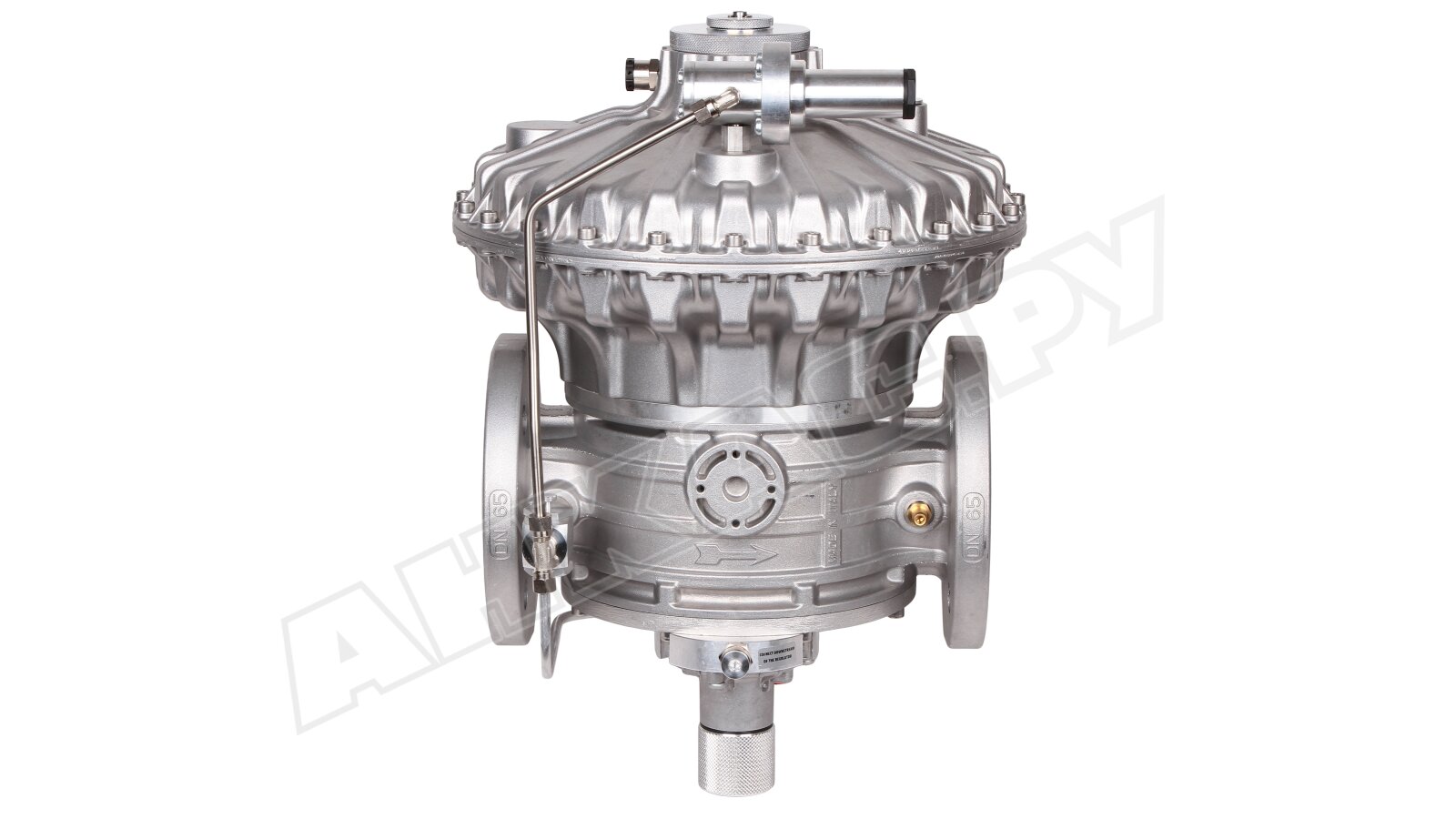

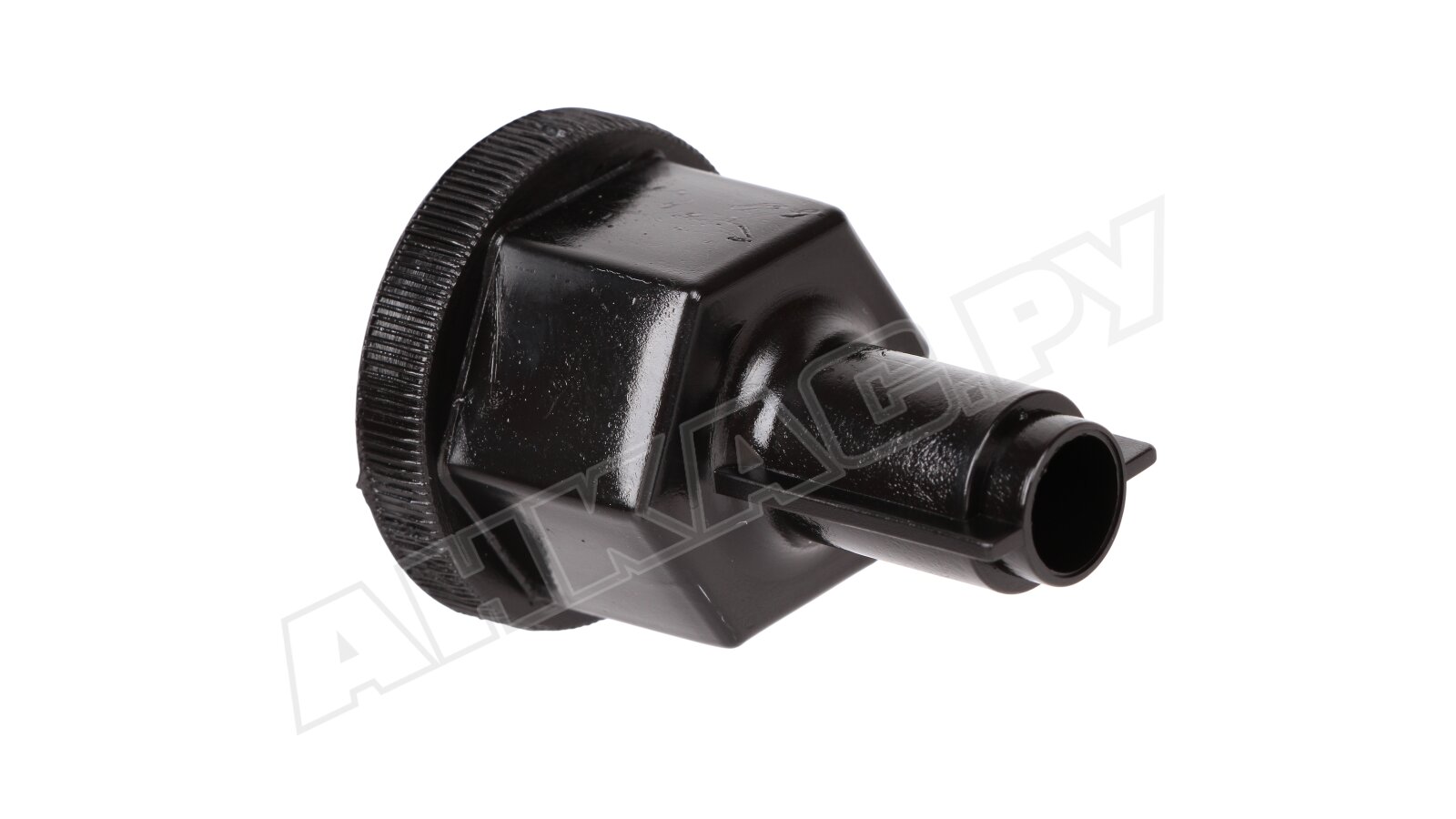

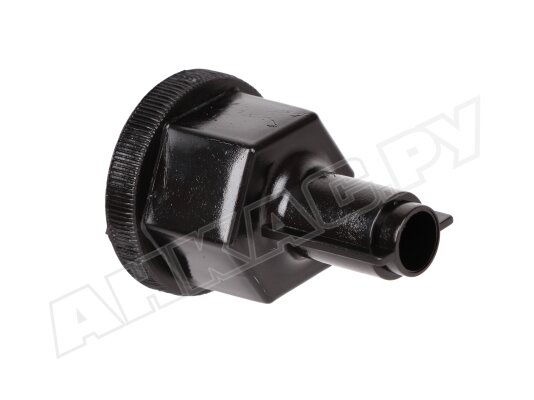

Регулятор давления газа Madas RG/2MBHZ DN 65

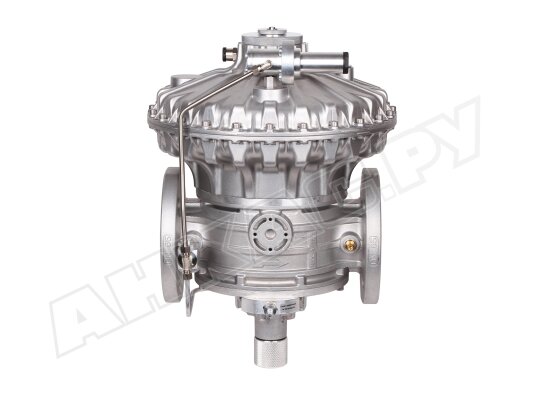

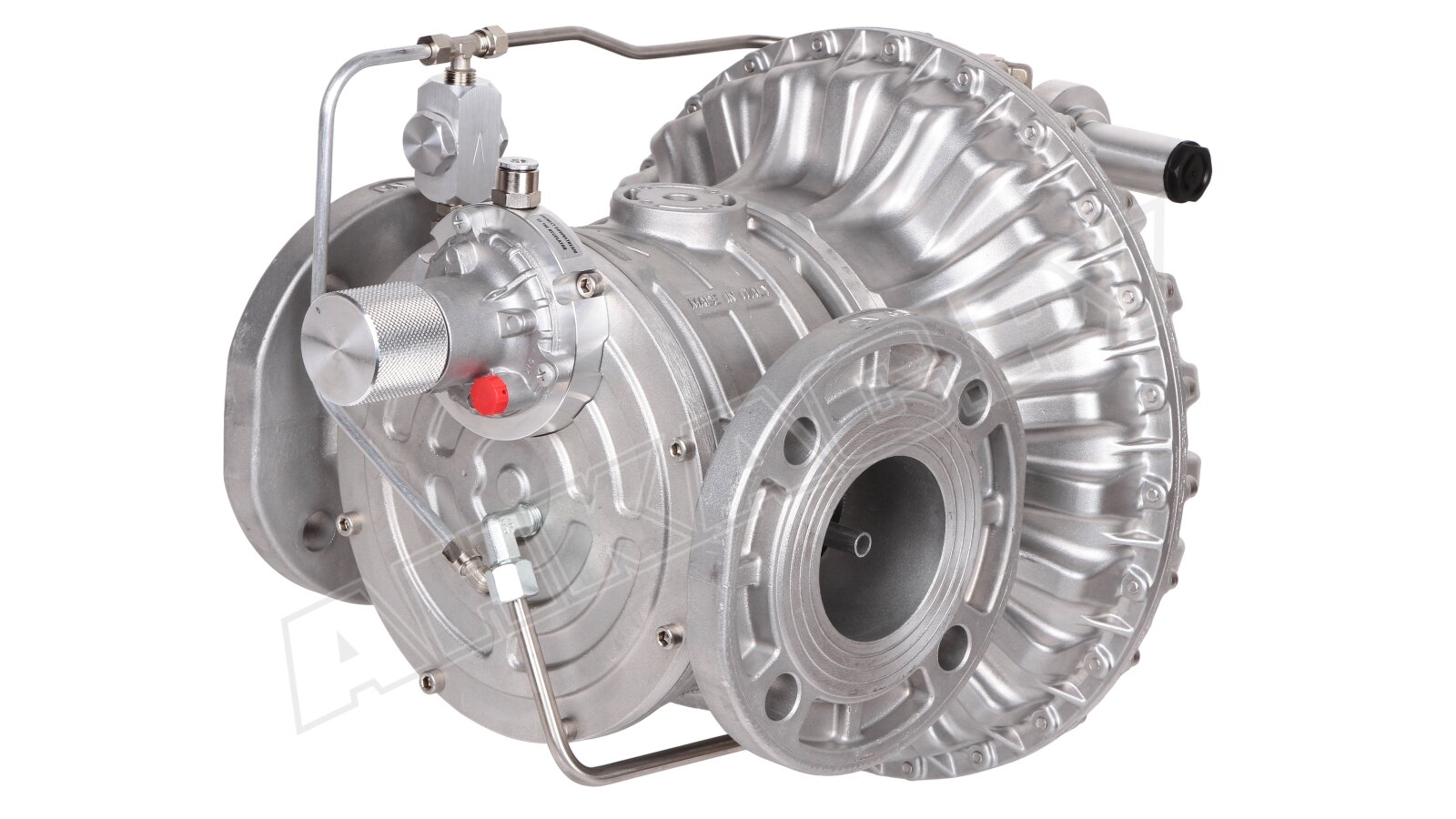

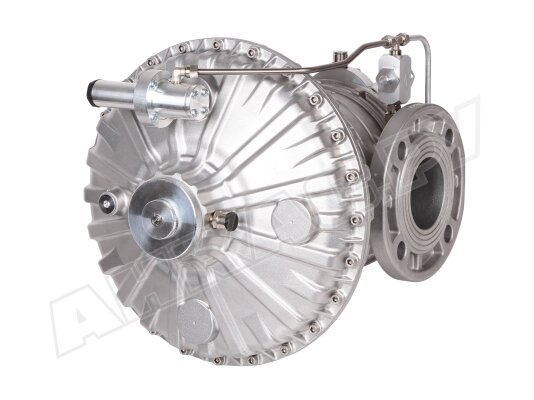

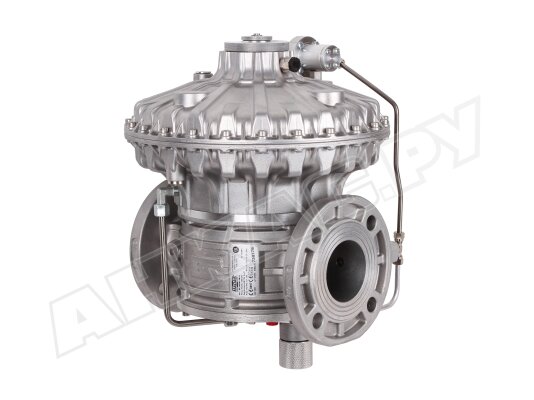

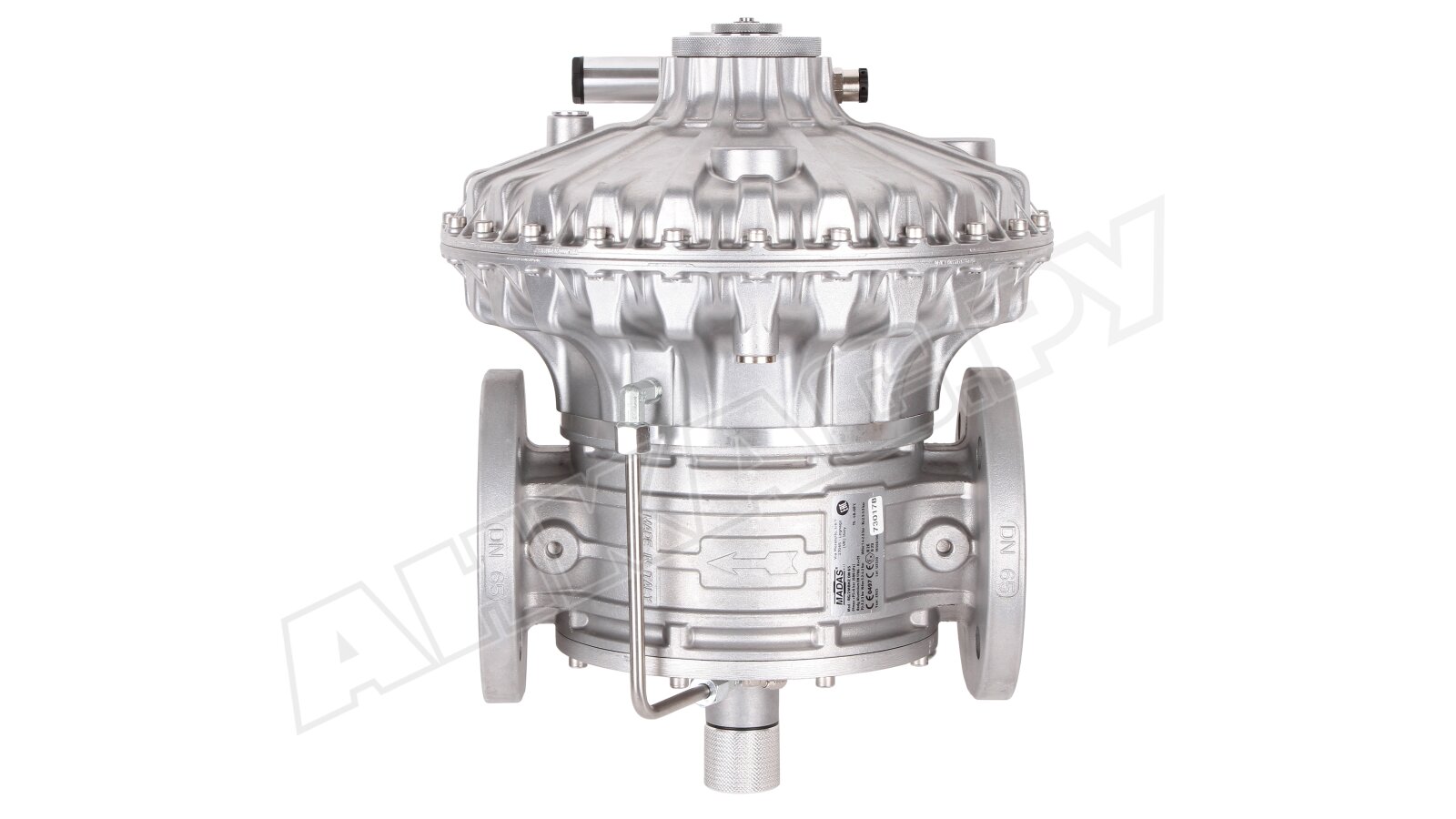

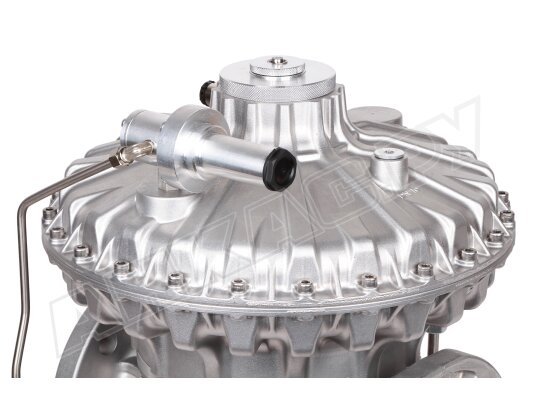

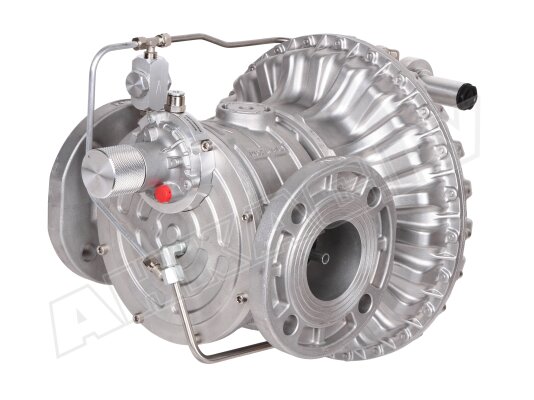

Регулятор давления газа Madas RBH08Z 130 рассчитан на применение в крупных промышленных системах редуцирования высокого давления газа. Понижает и поддерживает заданный уровень давления независимо от изменений давления в главной магистрали и расхода газа. Входит в серию комбинированных регуляторов с дополнительными клапанами безопасности (сбросным и запорным).

Применение

Регулятор давления применяется для метана, сжиженного газа, воздуха, азота и других неагрессивных сухих газов по ГОСТ 5542-87. По запросу поставляются версии для биогаза и агрессивных газов.

Место установки: узлы редуцирования давления, газорегуляторные пункты, станции распределения газа и другие устройства промышленной подачи газа.

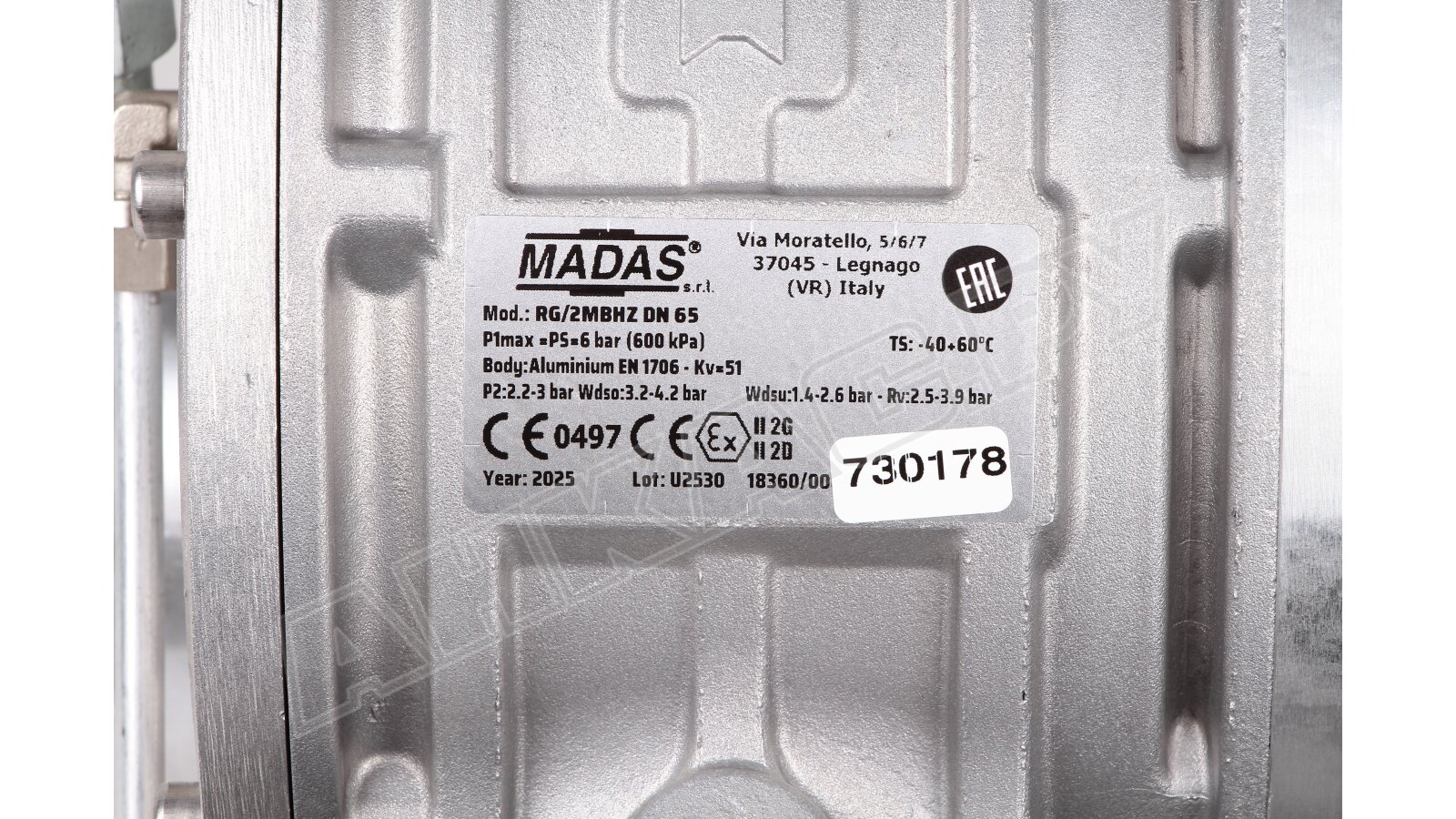

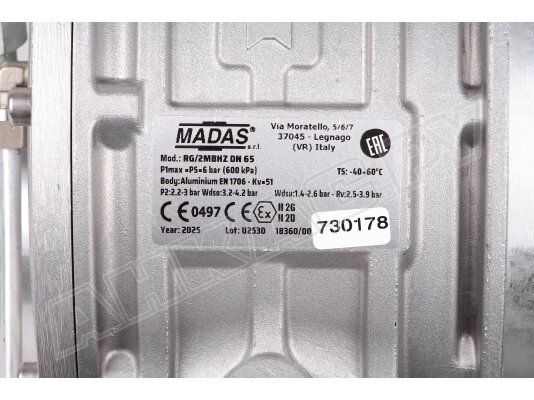

Эксплуатационные и технические характеристики:

• комбинированный регулятор прямого действия;
• давление газа перед регулятором: не выше 6000 мбар;
• класс «А» герметичности по нормам EN 88-2;
• точность регулирования ±10 %;
• рабочее давление: 2200-3000 мбар;
• давление срабатывания запорного клапана: 2700-4200 мбар/ 1100-2600 мбар;
• закрытие отсечного клапана в течение 1 сек.;
• настройка сбросного клапана в диапазоне 2500-3900 мбар;
• минимальный расход газа: 0,1 нм3/ч;
• линейный тип соединения, монтаж на фланцы DN 65;
• установка в горизонтальном или вертикальном положении;
• диапазон температур эксплуатации: -40...+60 °C;
• место установки – зоны 1 или 2 взрывоопасности по ГОСТ;
• продолжительность службы при своевременной замене деталей и ТО: 40 лет.

Рекомендуемое положение в системе – пружиной вверх. В другой ориентации срок службы регулятора сокращается.

Комплектация и материалы конструкции

Комбинированный регулятор Madas RBH комплектуется:

• предохранительно-запорным клапаном (ПЗК), перекрывающим поток газа при превышении или недостаточности (отсутствии) выходного давления;
• предохранительно-сбросным клапаном (ПСК), стравливающим избыточное давление через сбросное отверстие.

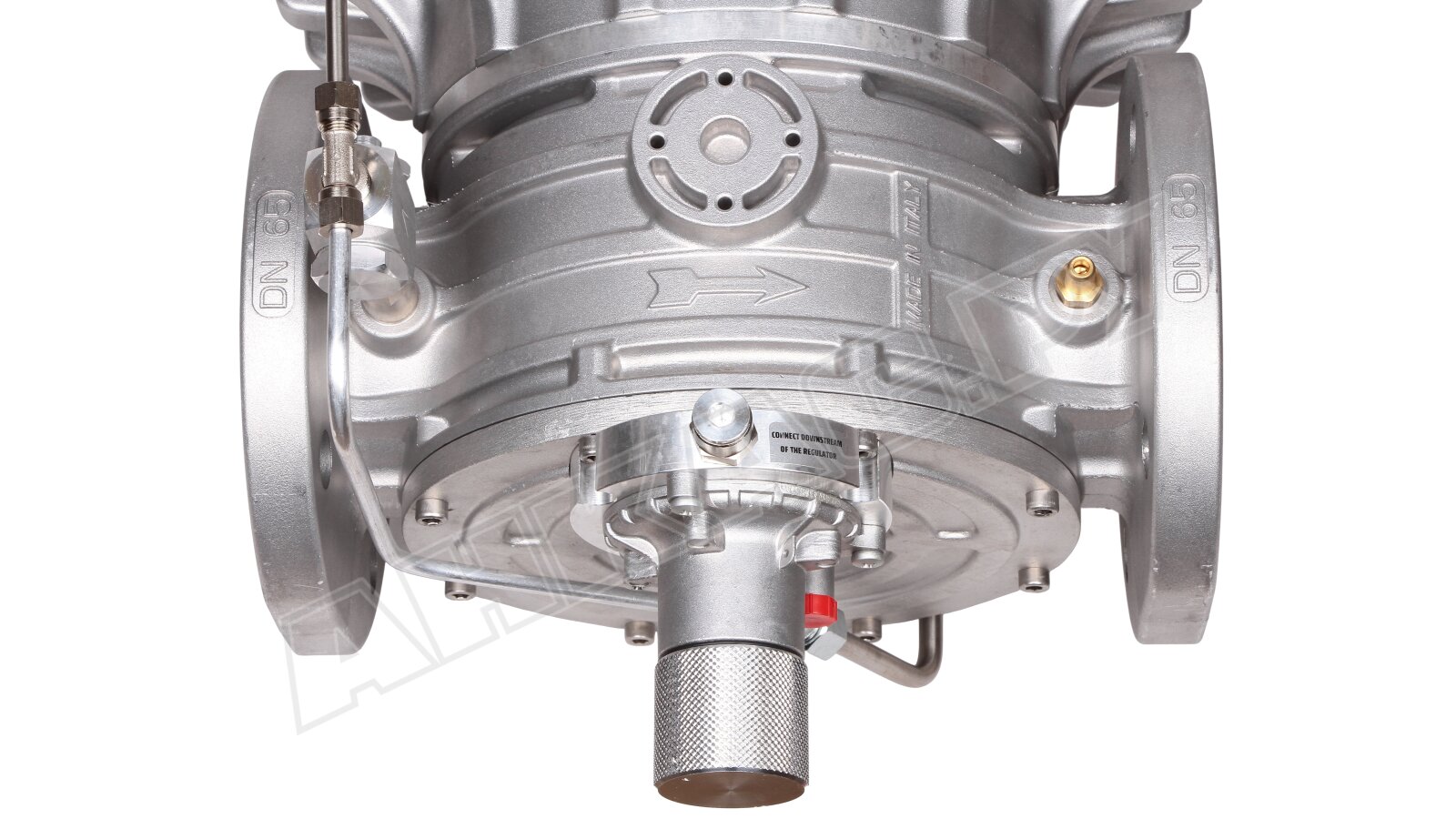

Регулятор давления произведен из оцинкованной нержавеющей стали марки 430 F, штампованного алюминия, стекловолокна с 30% нейлона, латуни ОТ-58, алюминия 11S, NBR-каучука. На корпусе размещены штуцеры для замеров давления.

Достоинства:

• предохранительные клапаны для безопасной эксплуатации;
• широкий диапазон регулирования;
• стабильность выходных параметров давления;
• быстрое срабатывание запорного клапана (< 1 сек.);
• высокий уровень герметичности;
• адаптация к низким температурам;
• применение в системах с высоким давлением и расходом газа;
• 2-летнее гарантийное обслуживание.

Cерия RBH

Регуляторы давления газа Madas серии RBH выпускаются с разными диапазонами давлений в пределах 800-3000 мбар, фланцевым/ резьбовым соединением (DN 25 – DN 100), для различных видов газа (неагрессивные, биогаз, агрессивные газы), модели с ПСК/ без ПСК, с/без шумоглушителя. Актуальный перечень модификаций представлен в каталоге.
