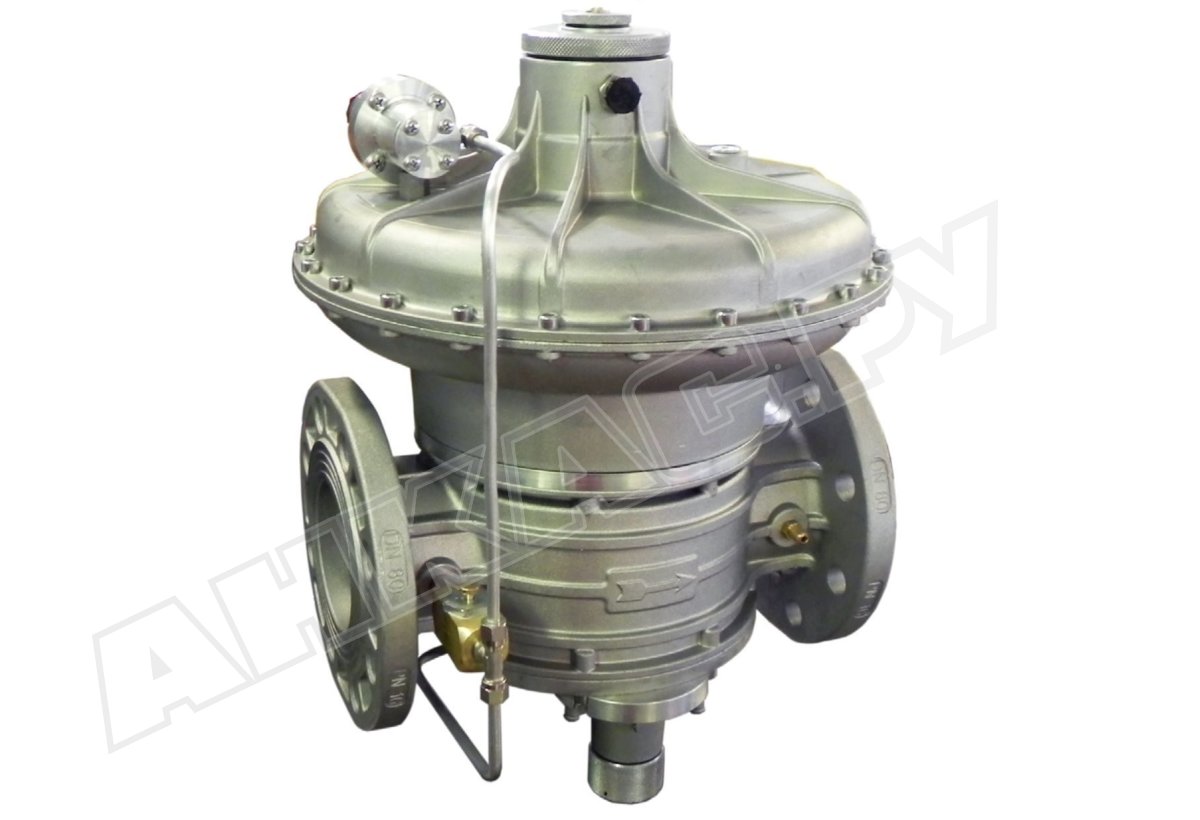

Регулятор давления газа Madas RBH08Z 110

Регулятор давления газа Madas RBH08Z 110 выполняет функции регулирования давления и автоматического поддержания на заданном уровне. Оснащен запорным механизмом для прерывания подачи газа при превышении и понижении давления, а также клапаном стравливания избыточного давления. Используется в промышленных системах газораспределения и газоснабжения.

Технические и эксплуатационные характеристики:

• комбинированный регулятор прямого действия с точностью регулирования ±10 %;
• избыточное давление: до 6000 мбар;
• минимальное потребление газа: 0,1 нм3/ч;
• конструкции класса «А» герметичности по стандарту EN 88-2;
• рабочий диапазон: 800-1500 мбар;
• настройка давления ПЗК: 900-2000 мбар/ 450-750 мбар;
• диапазон давления срабатывания ПСК: 900-2000 мбар;
• быстродействие запорного механизма < 1 сек.;
• линейное соединение, монтаж на фланцы DN 65;
• установка в горизонтальном (вверх пружиной) и вертикальном положении;
• условия эксплуатации (температура окружающего воздуха): -40...+60 °C;
• размещение в зонах 1 или 2 взрывоопасности;
• ресурс службы: 40 лет.

Виды газа

Регулятор давления Madas RBH рассчитан на работу с метаном, пропан-бутаном, азотом, воздухом и другими неагрессивными сухими газами (ГОСТ 5542-87). Для биогаза и агрессивных видов газа выпускаются регуляторы в специальном исполнении (B и W).

Оснащение

• Регулятор Madas RBH оснащен:
• предохранительно-запорным клапаном (ПЗК);
• предохранительно-сбросным клапаном (ПСК);
• компенсационной мембраной;
• регулируемой пружиной с предварительным сжатием;
• штуцером для измерения давления.

Корпус и конструктивные элементы произведены из материалов, стойких к высокому давлению, температурным перепадам, составу углеводородов: оцинкованной нержавеющей стали, штампованного алюминия, латуни ОТ-58, стекловолокна с 30% нейлона, алюминия 11S, NBR-каучука.

Материал конструкции не пригоден для эксплуатации в местах с агрессивной внешней средой.

Сфера использования

Регулятор давления Madas RBH08Z встраивается в крупные промышленные установки редуцирования газа: газорегуляторные пункты, газораспределительные станции и другие системы с высоким расходом и давлением газа.

Достоинства:

• комбинированный регулятор с запорным и сбросным клапанами;
• регулирование выходного давления в широком диапазоне;
• быстрое срабатывание запорного механизма;
• стабильное выходное давление газа при перепадах давления в сети;
• высокий уровень герметичности конструкции;
• исполнение для установок с высоким расходом и давлением газа;
• морозостойкая конструкция.

На сайте АНКАС можно купить регуляторы давления газа и другое газовое оборудование. Регуляторы Madas RBH выпускаются с соединением: Z – линейным, M – U-образным, F, R – угловым. С актуальными моделями можно ознакомится в каталоге.
