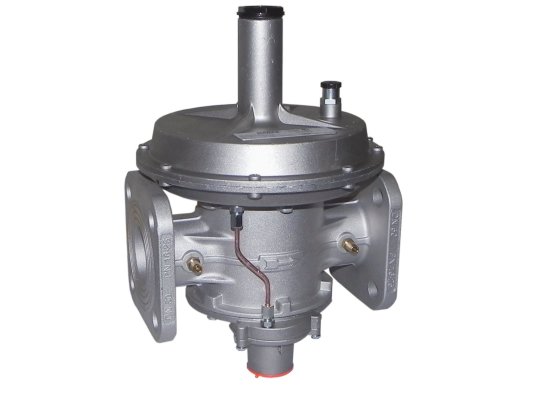

Регулятор давления газа Madas RBC50Z R150

Регулятор давления газа Madas RBC50Z R150 востребован в системах, требующих снижения давления с высокого на низкое и поддержание стабильных выходных параметров независимо от изменений в главной магистрали. Оснащен седлом уменьшенных размеров (серия «Компакт»). Отличается высокой точностью регулирования. Укомплектован дополнительными защитными устройствами для повышения уровня безлпасности и снижения нагрузки на трубопровод. Выдерживает входное давление газа 6 бар.

Назначение

Регулятор давления Madas RBC отвечает за понижение давления газа и поддержание стабильных параметров с учетом настройки пружины. Подходит для природного, сжиженного газа и любых других нейтральных газов, соответствующих требованиям 5542-87 (сухие чистые газы). В специальном исполнении (модификации с маркировкой В и W) поставляется для биогаза и агрессивных сред.

Основные характеристики:

• комбинированный регулятор прямого действия;
• уменьшенный размер седла (диаметр 15 мм);
• допустимое давление в газовой магистрали: до 6000 мбар;
• класс «А» герметичности по стандарту EN 88-2, отсутствие утечек;
• пропускная способность: от 0,1 до 480 нм3/ч;
• давление на выходе из регулятора: 85-180 мбар;
• точность регулирования исходящего давления: ±5%;
• настройка запорного клапана в пределах: 35-110 мбар/ 100-235 мбар;
• регулировка давления сбросного клапана в диапазоне 98-260 мбар;
• точность срабатывания предохранительных клапанов ПСК/ ПЗК: ±5%/ ±10%;
• перекрытие потока запорным механизмом в течение < 1 сек.;
• фланцевые соединения DN 50 для монтажа в систему;
• прямое (линейное) соединение;
• отверстие сброса газа в атмосферу: G 3/4’’;
• рекомендуемые рабочие температуры (окружающий воздух): -40...+60 °C;
• установка в горизонтальной, вертикальной ориентации;
• возможность размещения в местах, соответствующих зоне 1 или 2 взрывоопасности по ГОСТ.

Важно учесть! Регулятор давления газа не пригоден для размещения в местах с агрессивной средой, в составе которой присутствуют соединения, разрушающие сталь, алюминий, каучук. При установке регулятора на улице следует исключить попадание на корпус осадков и обледенение.

Комплектация

Линейка «Компакт» поставляется со встроенными защитными устройствами:

• предохранительно-запорным клапаном (ПЗК) для отсекания потока при недопустимом снижении или повышении контролируемого давления;
• предохранительно-сбросным клапаном (ПСК), стравливающим избыточное количество газа при превышении давления заданной величины.

Опционально доступен индикатор закрытого положения ПЗК.

В помещениях, где отсутствует достаточная вентиляция, необходимо предусмотреть вывод стравленного газа наружу.

Достоинства:

• стабильное выходное давление газа независимо от давления в магистрали;
• высокая точность регулирования;
• выстроенные предохранительные клапаны (запорный и сбросной);
• высокий уровень герметичности, класс «А»;
• адаптация к низкотемпературной эксплуатации;
• горизонтальное и вертикальное размещение;
• 2-летний срок гарантийного обслуживания.

Регуляторы давления газа Madas RBC с другими диапазонами давления, комплектацией и размерами/ типом соединений представлены в каталоге.
