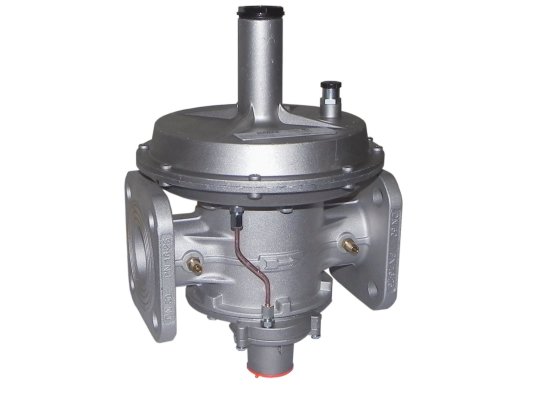

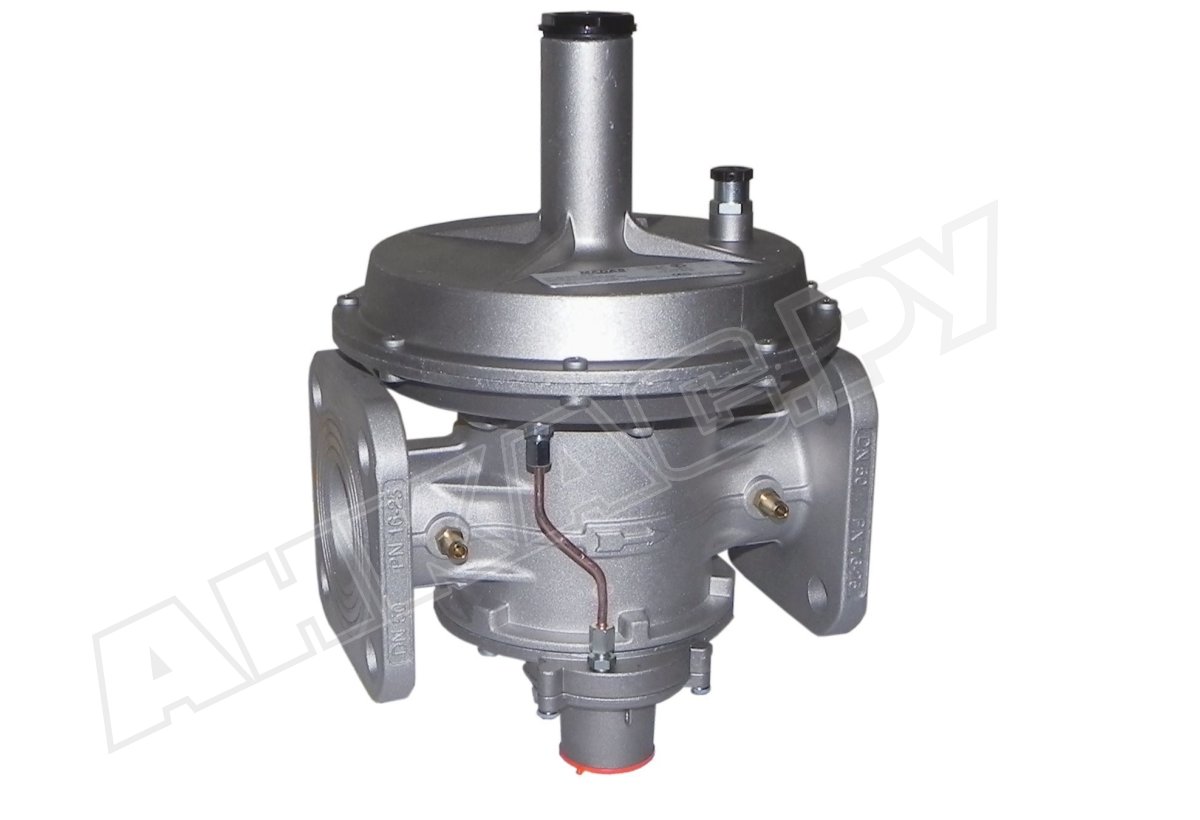

Регулятор давления газа Madas RBC40Z R150

Регулятор давления газа Madas RBC40Z R150 оснащен седлом уменьшенных размеров (линейка «Компакт»). За счет высокой точности регулирования и комплектации дополнительными защитными устройствами обеспечивает практически любые требования заказчика. Выдерживает входное давление газа 6 бар.

Назначение

Регулятор давления Madas RBC понижает давление газа и поддерживает стабильные выходные параметры при колебаниях давления в основной магистрали. Применим для метана, сжиженного газа и любых других неагрессивных газов, отвечающих требованиям 5542-87 (сухие чистые газы). В специальном исполнении поставляется для биогаза и агрессивных сред.

Основные характеристики:

• комбинированный регулятор прямого действия;
• уменьшенный размер седла, диаметр 15 мм;
• давление в газовой магистрали: не более 6000 мбар;
• класс «А» герметичности по нормативу EN 88-2, отсутствие утечек;
• пропускная способность: от 0,1 до 470 нм3/ч;
• настройка исходящего давления в диапазоне 85-180 мбар;
• точное регулирование давления на выходе, ±5%;
• настройка запорного клапана в пределах: 35-110 мбар/ 100-235 мбар;
• срабатывание сбросного клапана в диапазоне 98-260 мбар;
• точность срабатывания защитных устройств ПСК/ ПЗК: ±5%/ ±10%;
• время отсечки потока газа < 1 сек.;
• фланцевые соединения DN 40 для крепления к трубопроводу;
• прямое (линейное) соединение;
• выход сброса в атмосферу: G 3/4’’;
• допустимые температуры эксплуатации: -40...+60 °C;
• установка в горизонтальном, вертикальном положении;
• размещение в зонах 1 или 2 взрывоопасности по ГОСТ.

Комплектация

Комбинированный регулятор давления «Компакт» укомплектован:

• предохранительно-запорным клапаном (ПЗК), перекрывающим поток газа при аварийном снижении или повышении контролируемого давления;
• предохранительно-сбросным клапаном (ПСК), выпускающим избыточное давление газа через сбросное отверстие при превышении давления установленной величины.

При размещении регулятора в помещениях с плохим вентилированием следует предусмотреть отвод выпущенного газа наружу.

Опционально доступен индикатор закрытого положения ПЗК.

Ограничения по условиям эксплуатации

Регулятор давления газа не подходит для установки в местах, где окружающая среда содержит агрессивные соединения, способные вызвать коррозию и разрушение корпуса и деталей конструкции. При размещении на улице необходимо защитить регулятор от попадания осадков и обледенения.

Достоинства:

• высокая точность регулирования;
• выстроенные предохранительно-запорный и сбросной клапаны;
• стабильное выходное давление газа независимо от давления в магистрали;
• отсутствие утечек, высокий уровень герметичности;
• адаптация к низкотемпературной эксплуатации;
• монтаж на горизонтальный и вертикальный трубопровод;
• 2-летний срок гарантийного обслуживания.

Регуляторы давления газа Madas RBC с другими размерами соединений и диапазонами выходного давления представлены в каталоге.
