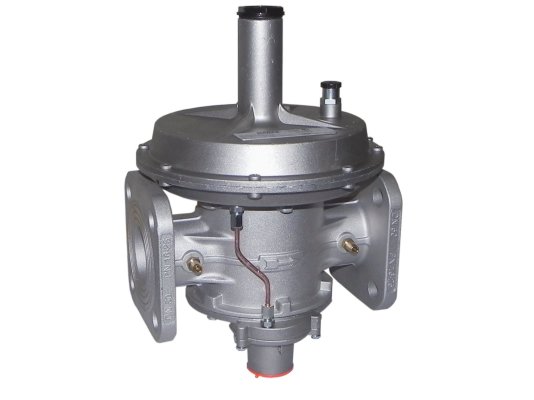

Регулятор давления газа Madas RBC32Z R140

Регулятор давления газа Madas RBC32Z R140 оснащен предохранительными устройствами для повышения уровня безопасности. Встраивается в промышленные и бытовые системы потребления газа с давлением в сети до 6 бар. Стабилизирует и поддерживает давление после себя на заданном уровне при изменяющемся входном давлении. Входит в серию комбинированных устройств с уменьшенным размером седла (линейка «Компакт»).

Виды газа

Регулятор подходит для оснащения оборудования, потребляющего природный газ, пропан-бутан, азот, воздух и другие неагрессивные газы, соответствующие госстандарту 5542-87 (только сухие газы). Доступны регуляторы давления в специальном исполнении для биогаза и агрессивных газов.

Основные характеристики:

• комбинированное регулирующее устройство прямого действия;
• компактный размер седла, диаметр 15 мм;
• давление на входе в регулятор: не более 6000 мбар;
• класс «А» герметичности по стандарту EN 88-2, работа без утечек;
• пропускная способность: от 0,1 до 460 нм3/ч;
• настройка давления на выходе из регулятора в диапазоне 50-95 мбар;
• точность регулирования ±5%;
• настройка ПЗК в пределах: 35-110 мбар/ 60-140 мбар;
• диапазон давления срабатывания ПСК: 57-175 мбар;
• точность срабатывания ПСК/ ПЗК: ±5%/ ±10%;
• время отсечки потока запорным клапаном < 1 сек.;
• фланцевые соединения DN 32 для интеграции в систему;
• прямое (линейное) соединение;
• пропускная способность: до 1300 нм3/ч;
• эксплуатация при внешних температурах: -40...+60 °C;
• размещение в зонах 1 или 2 взрывоопасности по ГОСТ;
• основные заменяемые узлы: мембрана регулятора, мембрана ПЗК, пружины;
• заявленный ресурс службы регулятора: 40 лет.

Особенности комплектации и исполнения

Регулятор давления газа оснащен предохранительно-запорным клапаном (ПЗК), перекрывающим газопровод при недопустимом понижении или повышении контролируемого давления. Последующий запуск регулятора возможен только после устранения причины его срабатывания. Для контроля закрытого положения используется индикатор (опция).

В состав комбинированного устройства входит предохранительно-сбросной клапан (ПСК), обеспечивающий полноценную работу во всем диапазоне пропускной способности регулятора. ПСК сбрасывает избыточное количество газа через отверстие при превышении давления установленного значения.

При установке регулятора в помещениях с недостаточной вентиляцией необходимо предусмотреть вывод стравленного газа наружу.

Регулятор произведен из материалов, стойких к составу углеводородов и коррозии: алюминия 11S, штампованного алюминия, оцинкованной нержавеющей стали, стекловолокна с 30% нейлона, латуни ОТ-58, бутадиен-нитрильного каучука.

Место установки

Комбинированный регулятор может устанавливаться внутри помещений и на улице, под навесом. Не рассчитан на эксплуатацию в местах, где окружающая среда содержит агрессивные вещества, разрушающие материалы конструкции.

Монтаж регулятора

Положение при монтаже: горизонтальное или вертикальное, предпочтительно вверх пружиной (в других положениях сокращается ресурс регулятора).

Периодичность замены узлов и проведения ТО

Каждые 6 месяцев проводятся замеры выходного давления и контрольные проверки срабатывания клапанов ПЗК и ПСК. Замена нагружаемых деталей осуществляется каждые 5 лет (рабочая мембрана, мембрана ПЗК) и через 20 лет (пружины). После частичной или полной разборки конструкции необходимо заново настроить регулятор.

Достоинства:

• высокая точность регулирования;
• постоянное выходное давление газа при скачках давления на входе;
• быстродействующий предохранительно-запорный клапан;
• отсутствие утечек, высокий уровень герметичности;
• предохранительно-сбросной клапан, защита газопровода от повышенного давления;
• безопасная работа в условиях низкотемпературной эксплуатации;
• монтаж на горизонтальный и вертикальный трубопровод;
• 2-летнее гарантийное обслуживание.

Со склада и под заказ доступны регуляторы давления газа Madas для установок различной мощности и назначения. В линейку входят модели с разными диапазонами настройки пружины, фланцевым и резьбовым соединением, усиленной мембраной, специальные версии для биогаза.
