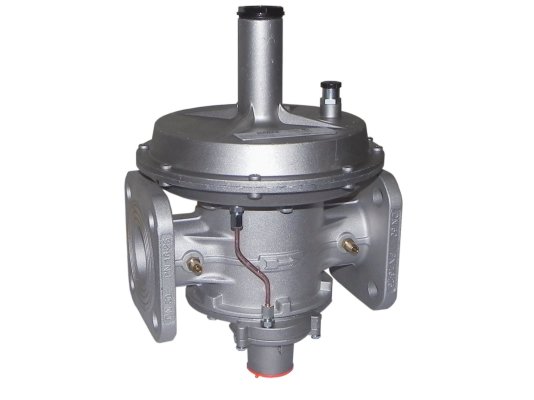

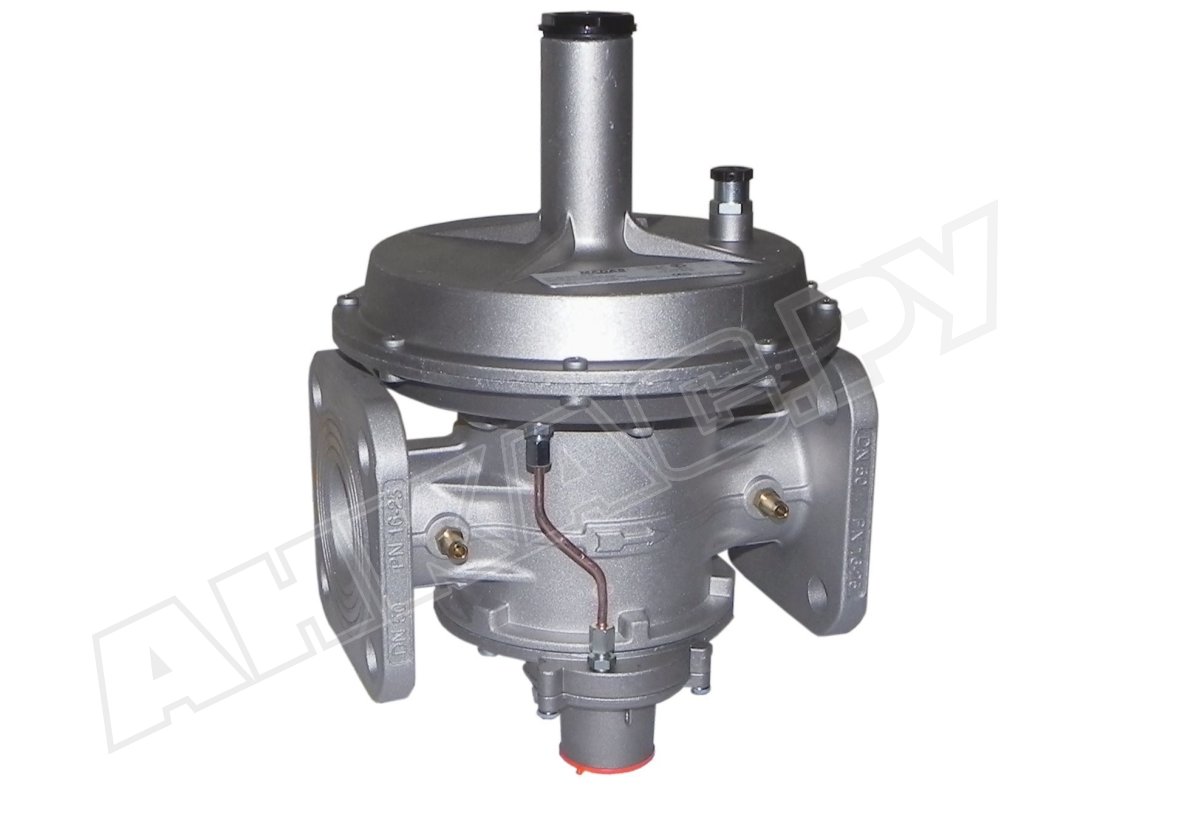

Регулятор давления газа Madas RBC32Z R130

Регулятор давления газа Madas RBC32Z R130 благодаря высокой точности регулирования подходит для решения различных задач. Оснащен предохранительными устройствами для повышения безопасности эксплуатации. Серия «Компакт» отличается уменьшенным размером седла и меньшей пропускной способностью по сравнению со стандартными моделями RB.

Особенности

В состав регулятора давления Madas RBC32Z входят:

• предохранительный запорный клапан (ПЗК), реагирующий на избыточное или недостаточное давление (или отсутствие давления) перекрытием потока;
• предохранительно-сбросной клапан (ПСК) для выпуска небольшого количества газа при превышении установленного давления.

ПЗК можно оснастить индикатором положения для вывода сигнала на контрольный пульт.

Рабочая среда

Комбинированный регулятор серии «Компакт» предназначен для работы с метаном, сжиженным газом, азотом, воздухом и любыми неагрессивными газами, соответствующими госстандарту 5542-87. Версии для биогаза и агрессивных газов предоставляются после уточнения состава газа (исполнение В и W).

Применение

Регуляторы давления «Компакт» встраиваются в промышленные и бытовые системы газоснабжения. Понижают и поддерживают давление после себя на заданном уровне при изменяющемся давлении в магистрали.

Основные параметры:

• комбинированный регулятор прямого действия с компактным седлом Ø 15 мм;
• допустимое давление перед регулятором: не более 6000 мбар;
• диапазон регулирования давления: 32-60 мбар, точность ±5%;
• настройка ПЗК: 10-30 мбар/ 30-90 мбар;
• диапазон срабатывания ПСК: 36-100 мбар;
• точность срабатывания защитных устройств ПСК/ ПЗК: ±5%/ ±10%;
• конструкция класса «А» герметичности по EN 88-2;
• пропускная способность: от 0,1 до 460 нм3/ч;
• отсечка подачи газа ПЗК в течение < 1 сек.;
• установка в систему с помощью фланцев DN 32;
• прямое (линейное) соединение;
• диапазон температур окружающей среды: -40...+60 °C;
• проверка выходного давления и срабатывания ПЗК, ПСК: 2 раз в год;
• заменяемые через 5 лет/ 20 лет узлы: рабочая мембрана, мембрана ПЗК/ пружины;
• срок службы регулятора: 40 лет.

Установка

Комбинированный регулятор давления газа рассчитан на установку в помещениях и на улице (под навесом, козырьком). Не пригоден для размещения в местах с агрессивной окружающей средой, способной разрушить материалы конструкции и уплотнений.

Регулятор подходит для установки в горизонтальный и вертикальный трубопровод. Рекомендуемая ориентация пружины – вертикально вверх, при другом расположении срок службы регулятора сокращается.

При использовании регулятора давления в плохо вентилируемых помещениях необходимо предусмотреть отвод сброшенного ПСК газа наружу.

Достоинства:

• высокая точность регулирования;
• комбинированная конструкция, встроенные клапаны ПЗК, ПСК;
• стабильное давление газа при колебаниях давления в сети;
• герметичная конструкция класса А;
• быстрое срабатывание отсечного клапана (< 1 сек.);
• возможность уличной эксплуатации;
• адаптация к минусовым температурам воздуха.

Регуляторы давления газа Madas разработаны для решения всевозможных задач регулирования давления. Подходят для любых неагрессивных сухих газов, а в специальном исполнении – для биогаза и составных газов.
