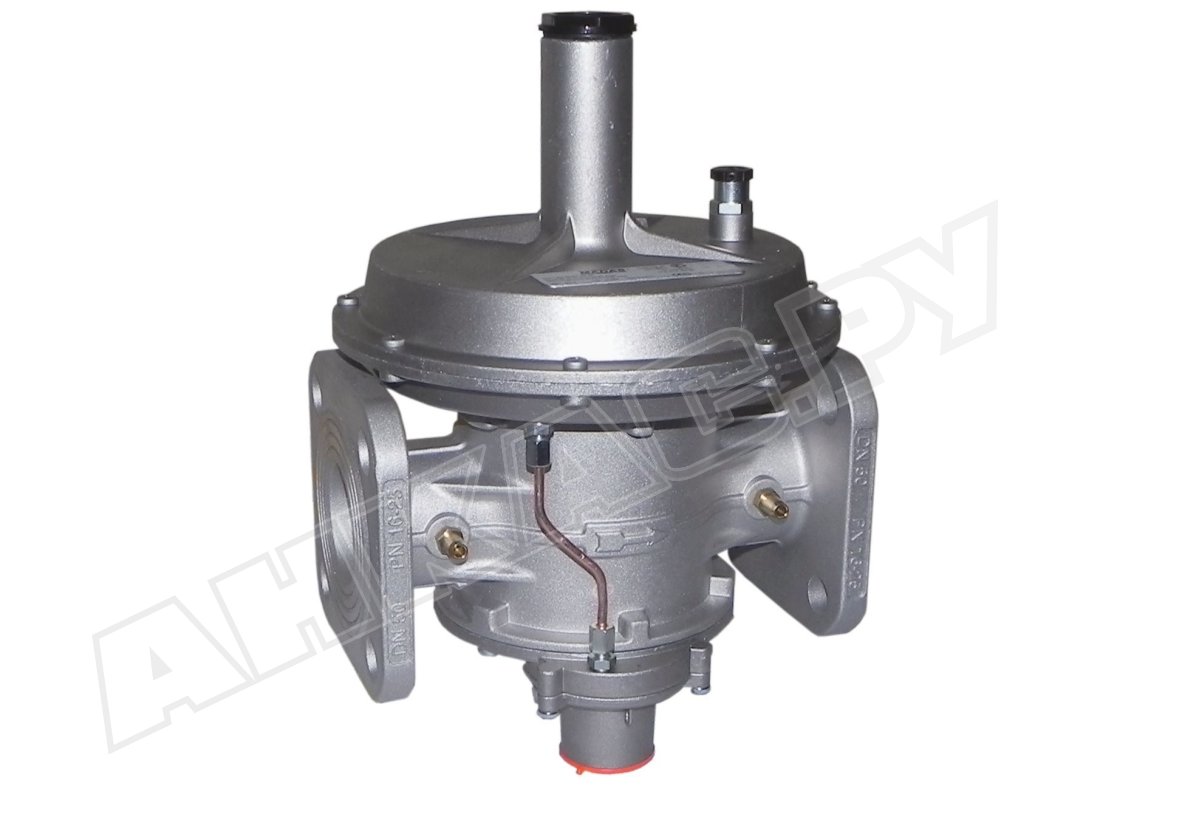

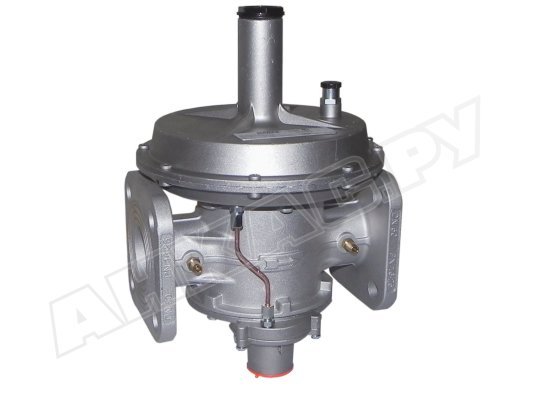

Регулятор давления газа Madas RBC32Z R120

Регулятор давления газа Madas RBC32Z R120 входит в серию компактных комбинированных устройств со встроенными предохранительными клапанами. За счет уменьшенного размера седла имеет меньшую пропускную способность в сравнении со стандартными моделями (RB). Отличается высокой точностью регулирования. Подходит для любых неагрессивных газов.

Особенности

Регулятор давления Madas RBC32Z оснащен:

• предохранительным запорным клапаном (ПЗК), срабатывающим при избыточном или недостаточном давлении (или отсутствии давления) отсечением потока;
• предохранительно-сбросным клапаном (ПСК) для сброса давления при превышении установленного значения.

Опционально можно установить индикатор положения ПЗК для вывода сигнала на пульт управления.

Используемый газ

Комбинированный регулятор давления используется для метана, сжиженного газа, азота, воздуха и других неагрессивных газов, соответствующих стандарту 5542-87. По запросу доступны версии для биогаза и агрессивных газов (исполнение В и W).

Основные параметры:

• компактный комбинированный регулятор с уменьшенным седлом, диаметр 15 мм;
• максимальное давление перед регулятором: 6000 мбар;
• настройка исходящего давления в диапазоне 17-32 мбар;
• точность регулирования ±5%;
• настройка ПЗК: 10-30 мбар/ 18-50 мбар;
• диапазон срабатывания ПСК: 19-72 мбар;
• точность срабатывания ПСК/ ПЗК: ±5%/ ±10%;
• соответствие стандартам EN 88-2, класс «А» герметичности;
• минимальная пропускная способность: 0,1 нм3/ч;
• время срабатывания ПЗК < 1 сек.;
• монтаж в систему на фланцы DN 32;
• прямое (линейное) соединение;
• рабочий диапазон температур: -40...+60 °C;
• контроль давления и пределов срабатывания ПЗК, ПСК не реже 2 раз в год;
• заменяемые детали: рабочая мембрана, мембрана ПЗК, пружины;
• ресурс службы регулятора: 40 лет.

Монтажное положение

Комбинированный регулятор прямого действия может встраиваться в горизонтальный и вертикальный трубопровод. Рекомендуется размещать регулятор пружиной вверх, в другом положении срок службы регулятора сокращается.

Ограничения по месту эксплуатации

Регулятор давления газа не подходит для эксплуатации в местах, где окружающая среда агрессивно воздействует на материалы конструкции и уплотнения.

В помещениях с плохой вентиляцией необходимо отводить стравленный газ наружу.

Сфера применения

Регуляторы давления Madas RBС используются для промышленных и бытовых систем газоснабжения. Встраиваются в узлы редуцирования давления, газорегуляторные пункты и другое газовое оборудование.

Достоинства:

• высокая точность регулирования;
• комбинированная конструкция с защитными клапанами ПЗК, ПСК;
• стабильное давление газа при изменениях давления в магистрали;
• быстрое срабатывание запорного клапана (< 1 сек.);
• возможность эксплуатации в условиях улицы;
• адаптация к низким температурам воздуха.
