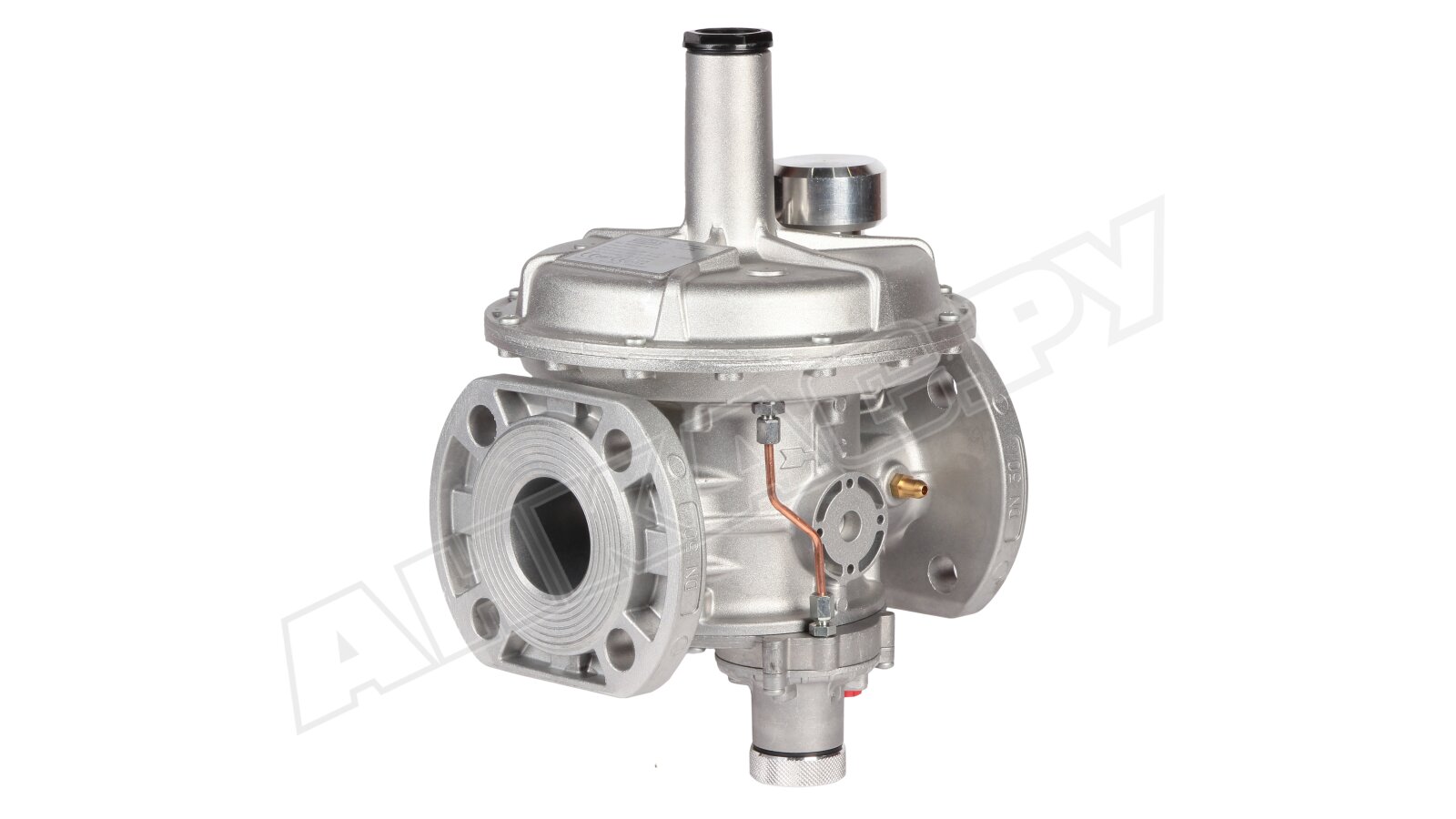

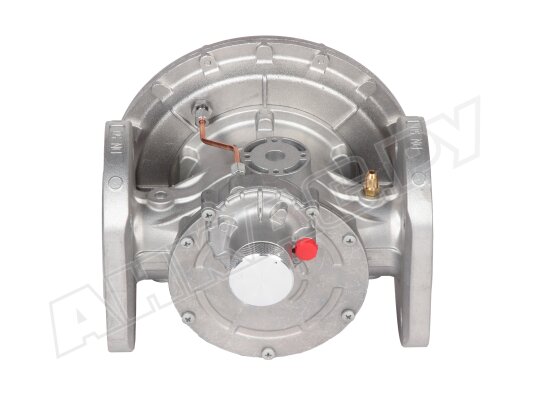

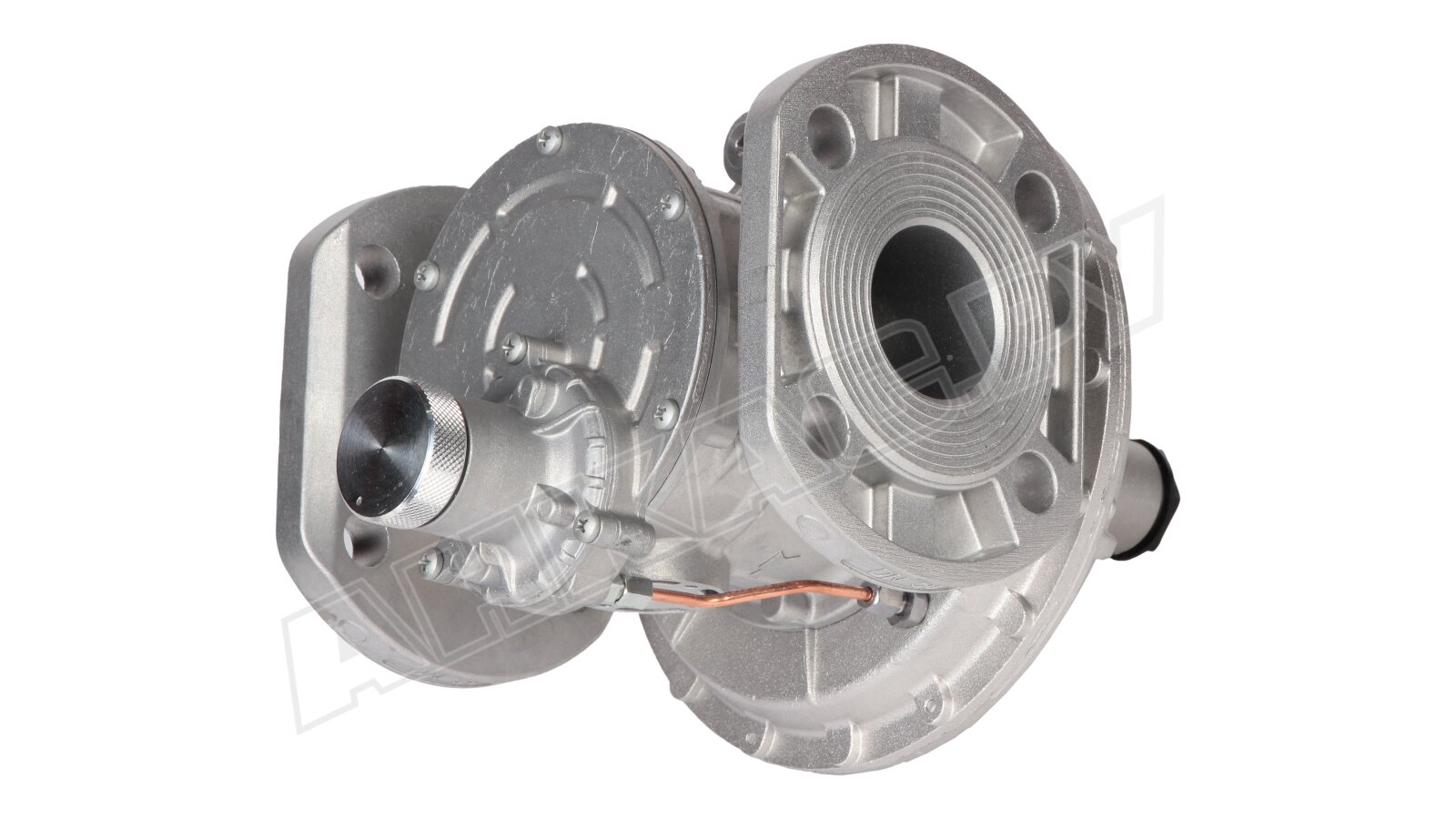

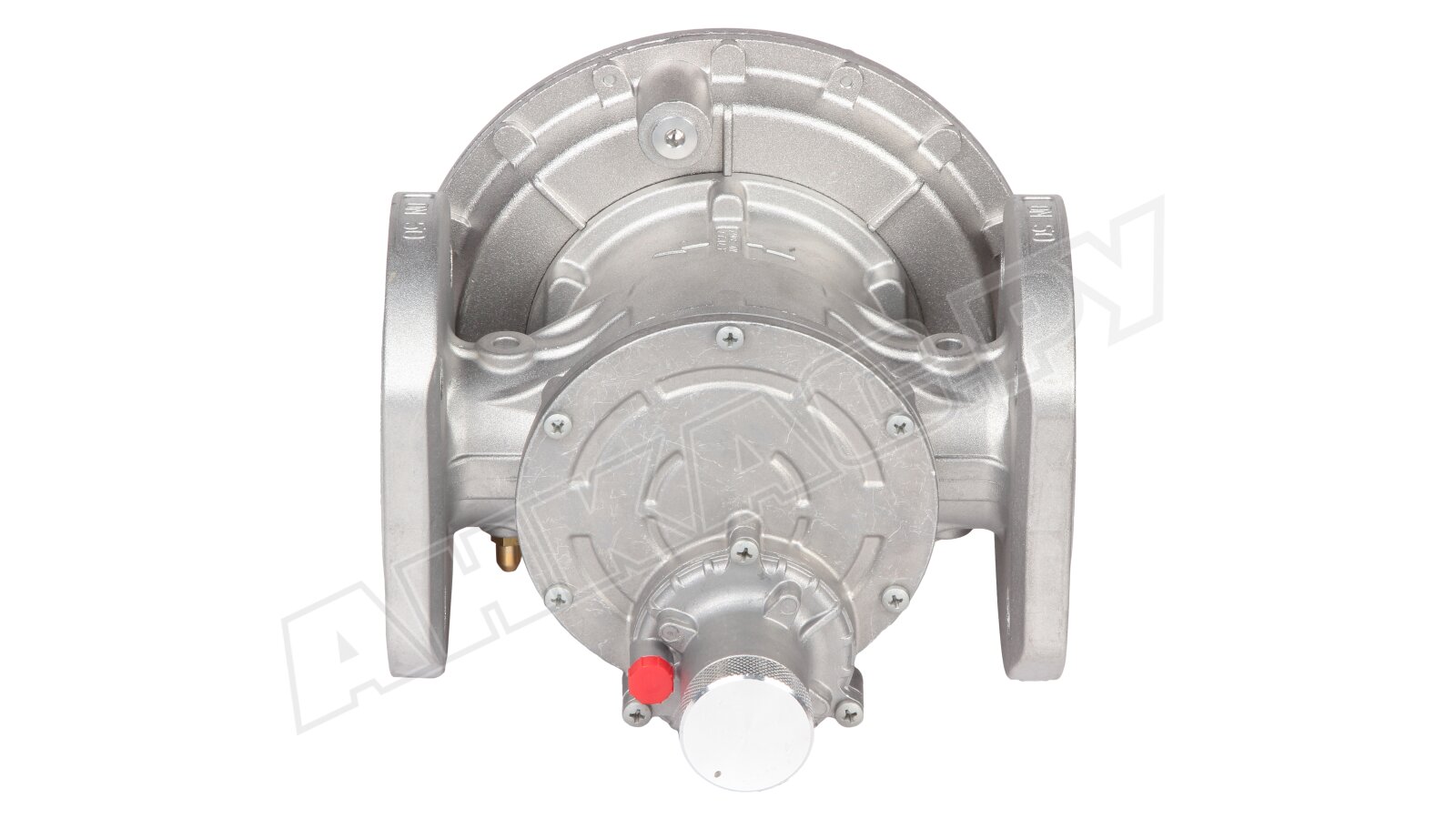

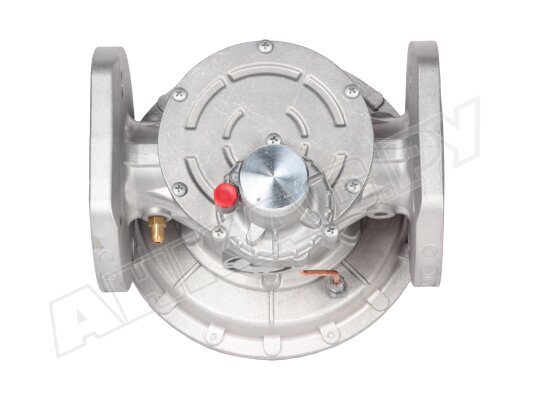

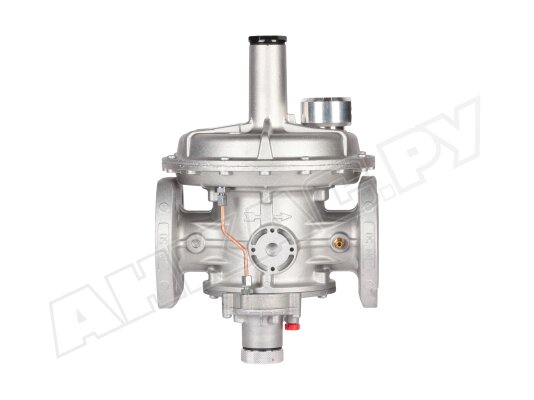

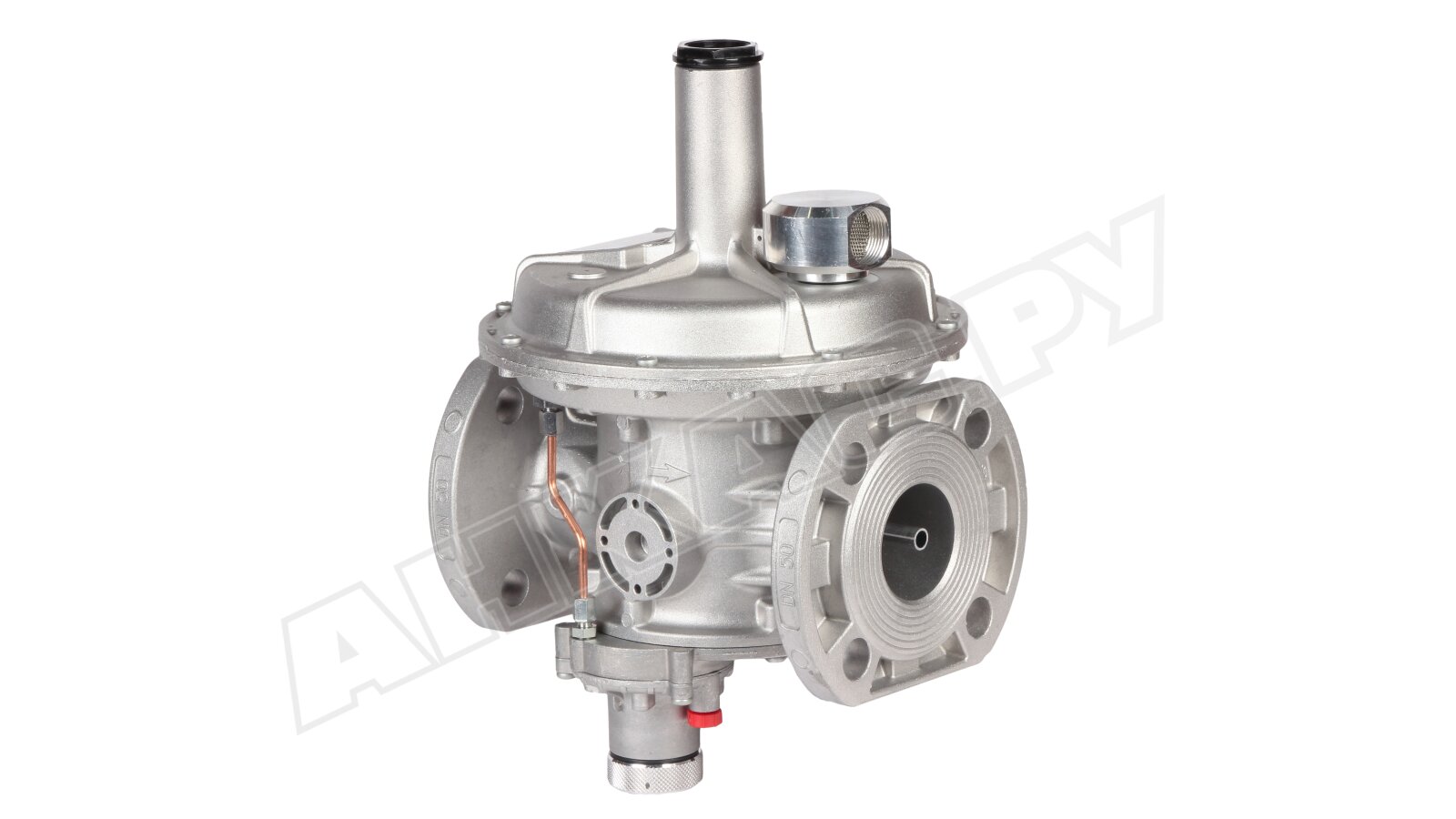

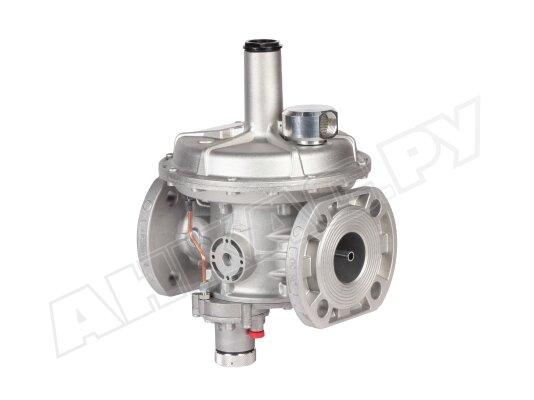

Регулятор давления газа Madas RG/2MBZ DN 50 FL, RB50Z R130

Регулятор давления газа Madas RB50Z R130 используется в составе газорегуляторных пунктов, станций газораспределения, узлов редуцирования давления газа. Отвечает за безопасное понижение высокого входного давления (до 6 бар) и поддержание заданного значения независимо от перепадов давления в распределительной сети. Дополнительно оснащен защитными устройствами, предохраняющими от избыточного давления и аварийных ситуаций. Адаптирован к низкотемпературной эксплуатации.

Линейка Madas RB

Регуляторы давления газа Madas RB благодаря широкому диапазону настроек выходного давления, размеров соединений позволяют решать всевозможные задачи регулирования давления газа. Востребованы в области коммунальной и промышленной подачи газа, системах технологического нагрева, газораспределительных сетях. Применимы для сухих неагрессивных газов, соответствующих госстандарту 5542-87, а также по запросу могут предоставляться в специальном исполнении для биогаза и других газов после уточнения их состава.

Особенности комплектации

В состав регулятора Madas RB50Z входят защитные устройства:

• предохранительно-запорный клапан (ПЗК), срабатывающий при аварийном повышении/ понижении давления (или его отсутствии) перекрытием потока газа к потребителю;
• предохранительно-сбросной клапан (ПСК) для стравливания избыточного давления газа, снижения нагрузки на газопровод.

Для повторного (ручного) запуска регулятора необходимо устранить причины срабатывания ПЗК.

Опциональное предложение: индикатор положения ПЗК для сигнализации о закрытии клапана.

Регулятор оснащен компенсационной мембраной для стабилизации входного давления, рабочей и предохранительной мембранами, пружинами регулировки давления и настройки клапанов.

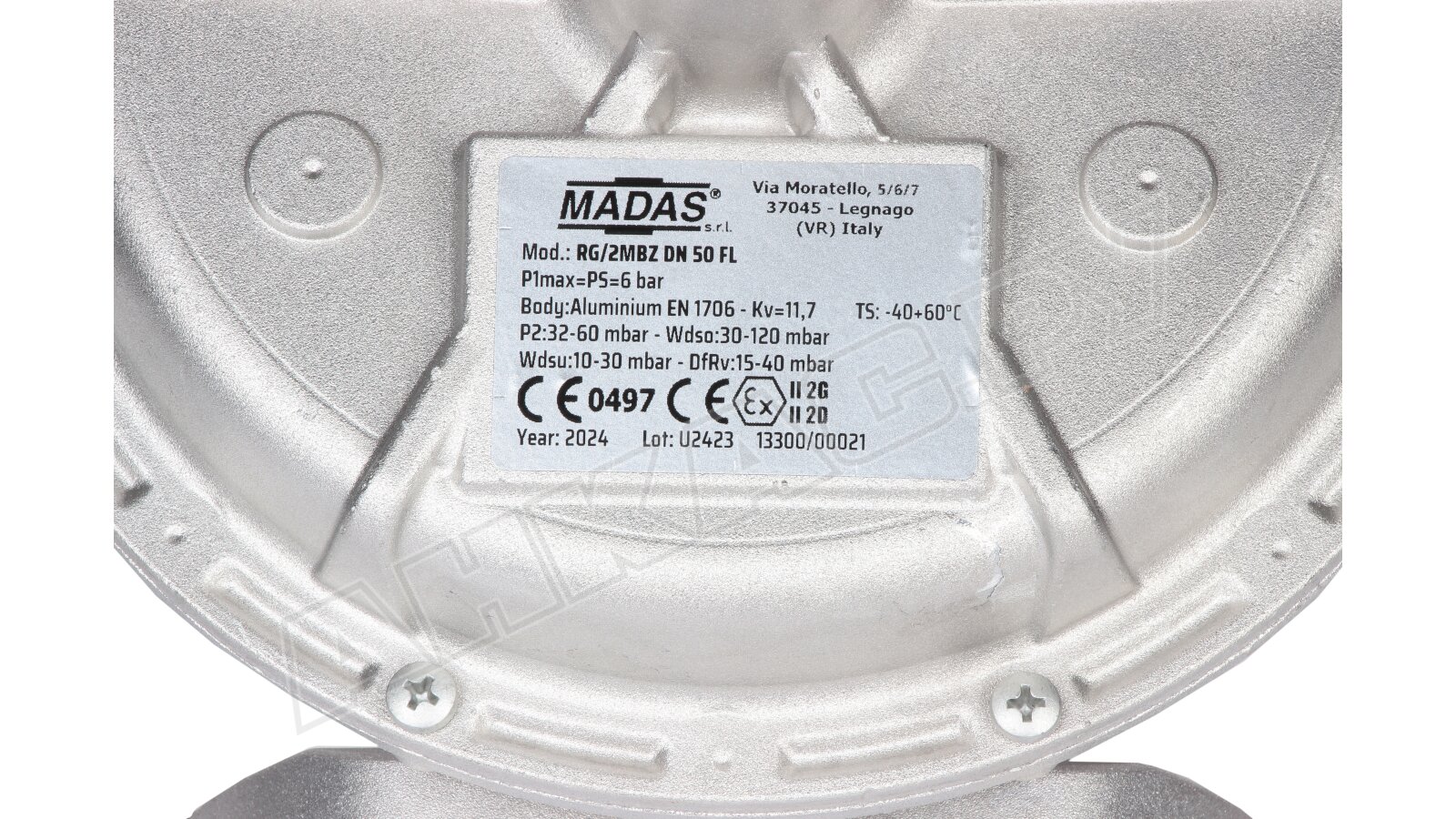

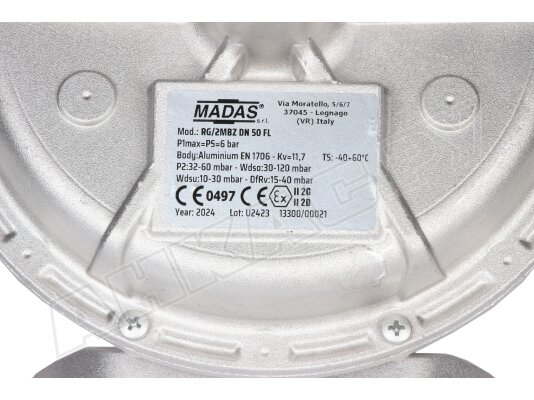

Основные параметры:

• давление газа на входе в регулятор: до 6000 мбар;
• выходное давление, рабочий диапазон: 32-60 мбар;
• настройка запорного механизма в пределах: 10-30 мбар/ 30-120 мбар;
• диапазон срабатывания предохранительно-сбросного клапана: 36-100 мбар;
• точность регулирования исходящего давления: ±10%;
• конструкция класса «А» герметичности по EN 88-2, работа без утечек;
• пропускная способность: не менее 0,1 нм3/ч;
• точность срабатывания клапанов ПСК/ ПЗК: ±5%/ ±10%;
• закрытие предохранительно-запорного клапана в течение 1 сек.;
• модификация с фланцевыми соединениями, DN 50;
• прямое (линейное) соединение;
• температура эксплуатации: максимум +60 °C/ минимум -40 °C.

Размещение регулятора давления

Требования к месту эксплуатации: зоны 1 или 2 взрывоопасности по ГОСТ. Допускается установка регулятора давления на улице, под навесом, козырьком во избежание попадания на корпус осадков, обледенения, конденсации.

Важно учесть! Регулятор не подходит для установки на объектах с агрессивной внешней средой, действующей разрушающе на материалы конструкции.

При использовании регулятора давления внутри помещений с недостаточной вентиляцией необходимо предусмотреть сброс газа, стравленного ПСК, наружу.

Обслуживание и замена деталей

При эксплуатации регулятора проводятся сервисные операции:

• проверка исходящего давления, пределов срабатывания ПЗК, ПСК – 2 раза в год;
• замена мембраны регулятора, мембраны ПЗК – каждые 5 лет;
• замена пружин: через 20 лет.

Общая продолжительность службы регулятора: 40 лет при соблюдении рекомендаций по эксплуатации и обслуживанию.

Достоинства:

• постоянное давление газа независимо от изменений входного давления;
• встроенный предохранительно-запорный клапан с быстрым срабатыванием;
• компенсация входного давления для повышения точности регулирования;
• предохранительно-сбросной клапан, защита трубопровода от перегрузки;
• возможность эксплуатации в условиях улицы и низких температур;
• 2-летняя гарантия производителя.
