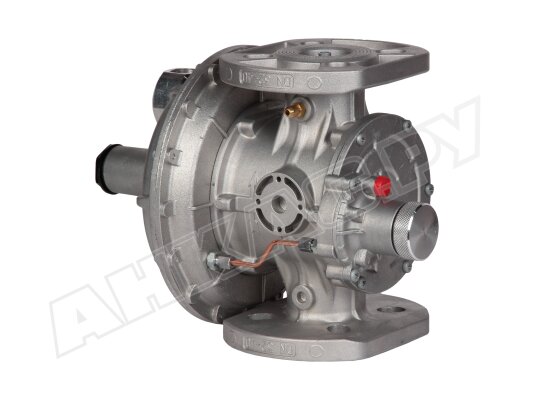

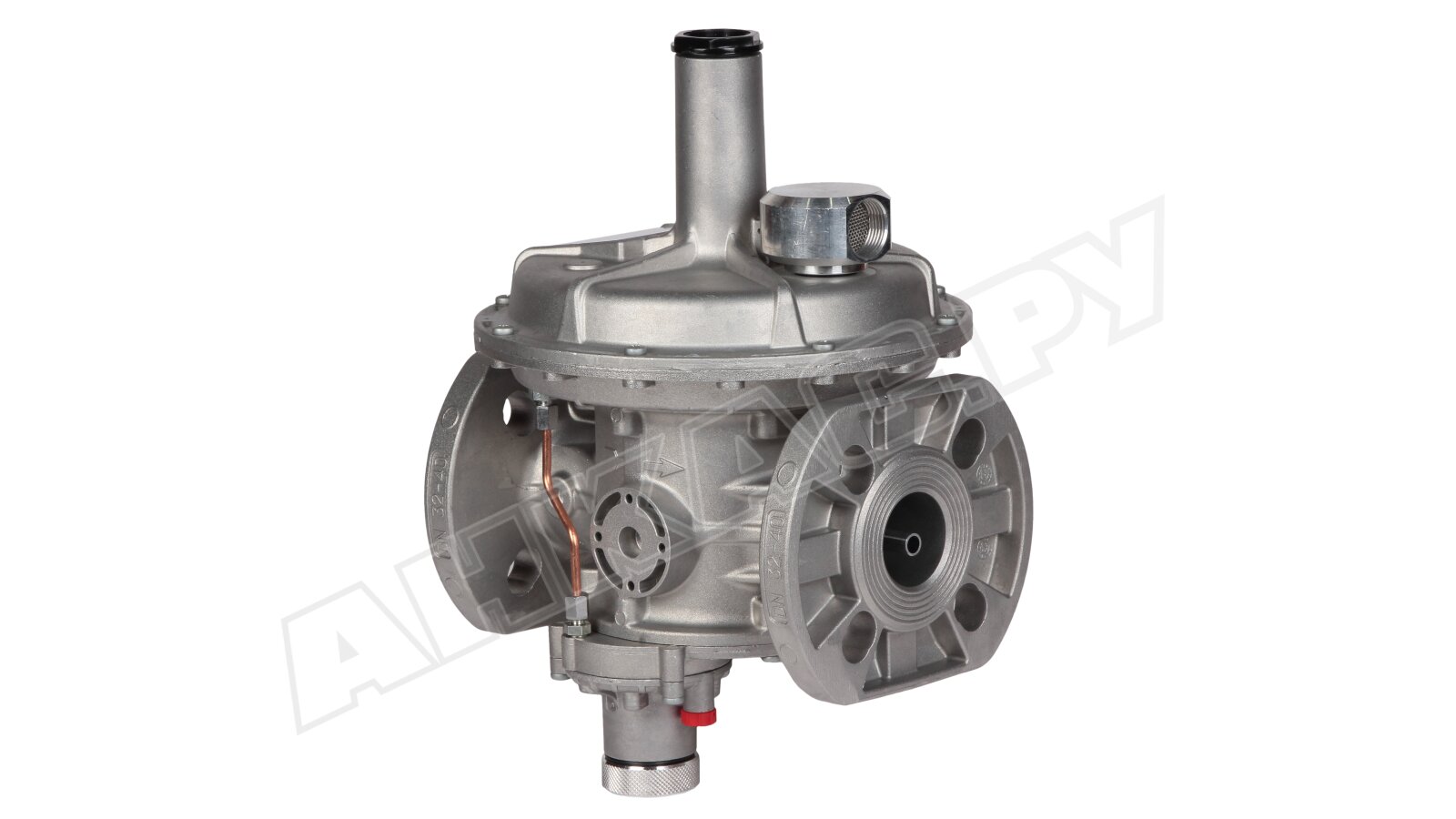

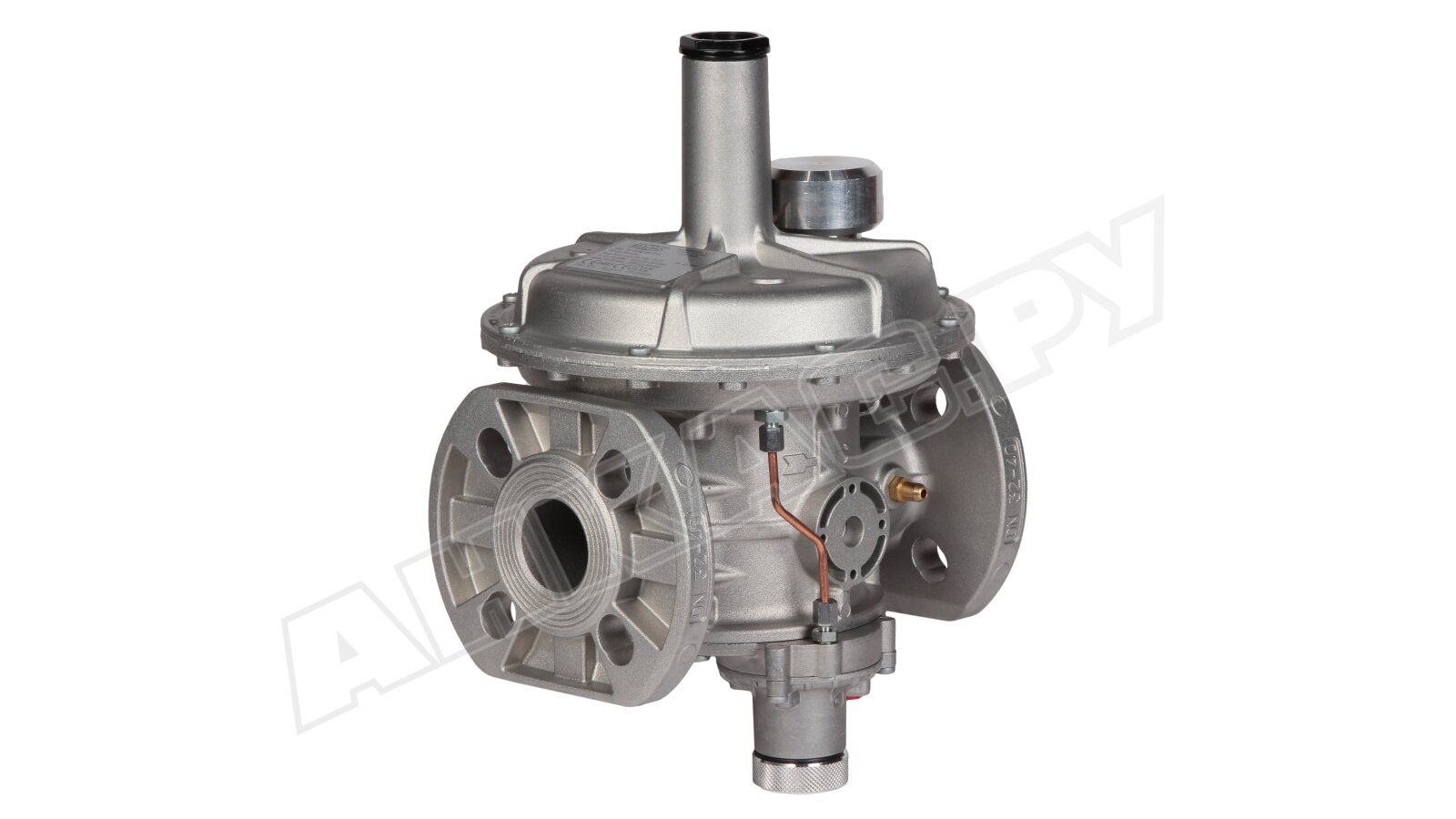

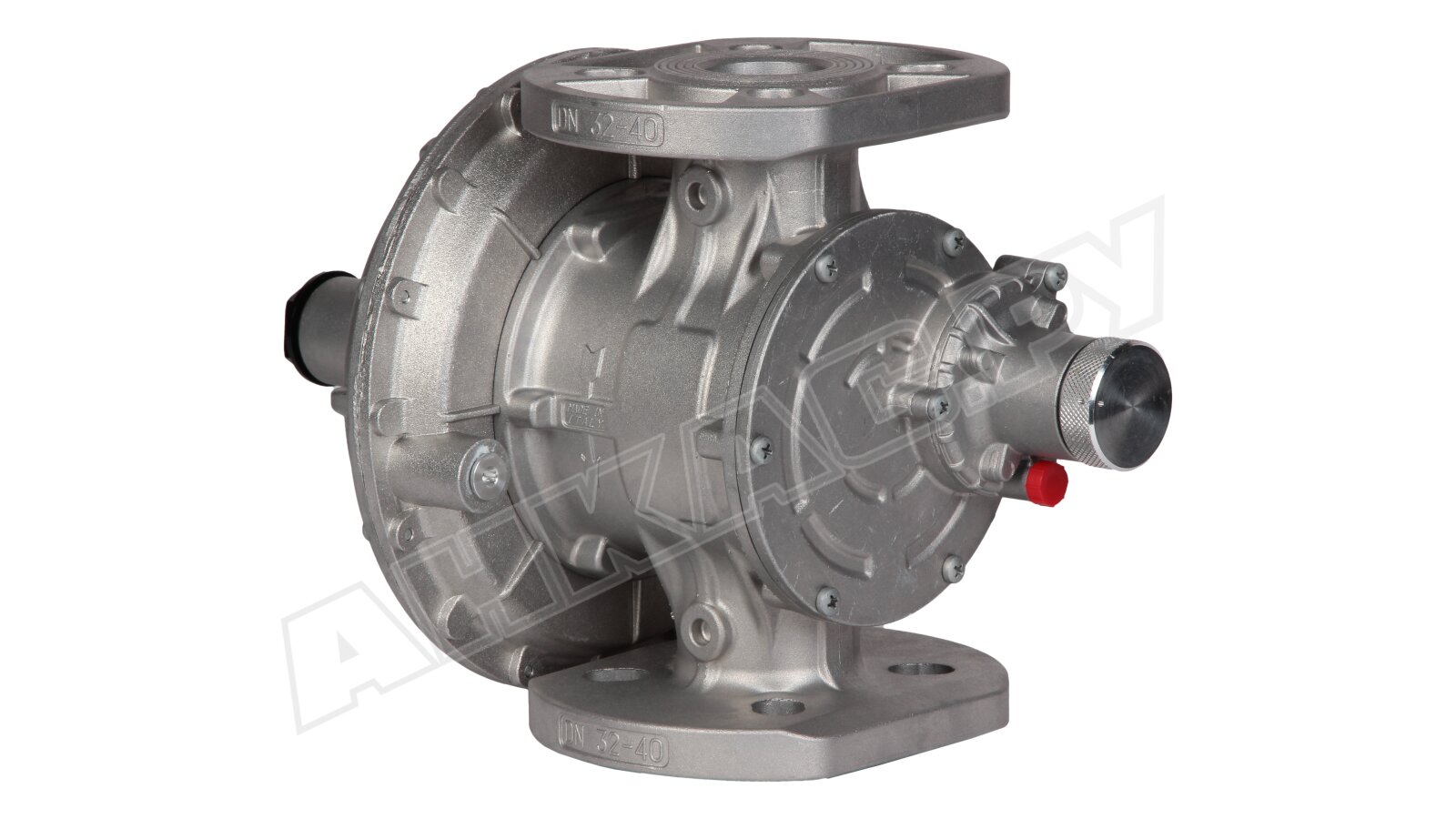

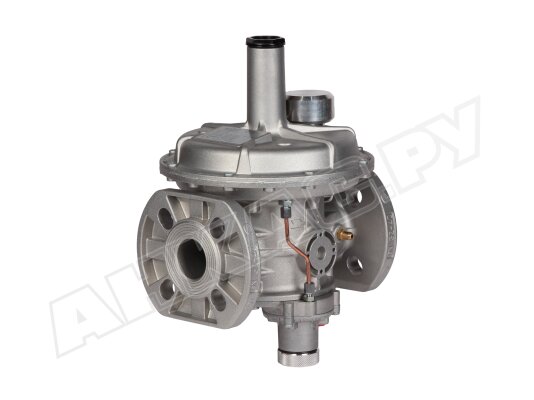

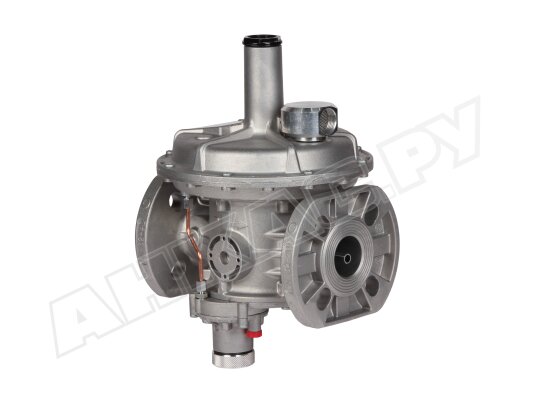

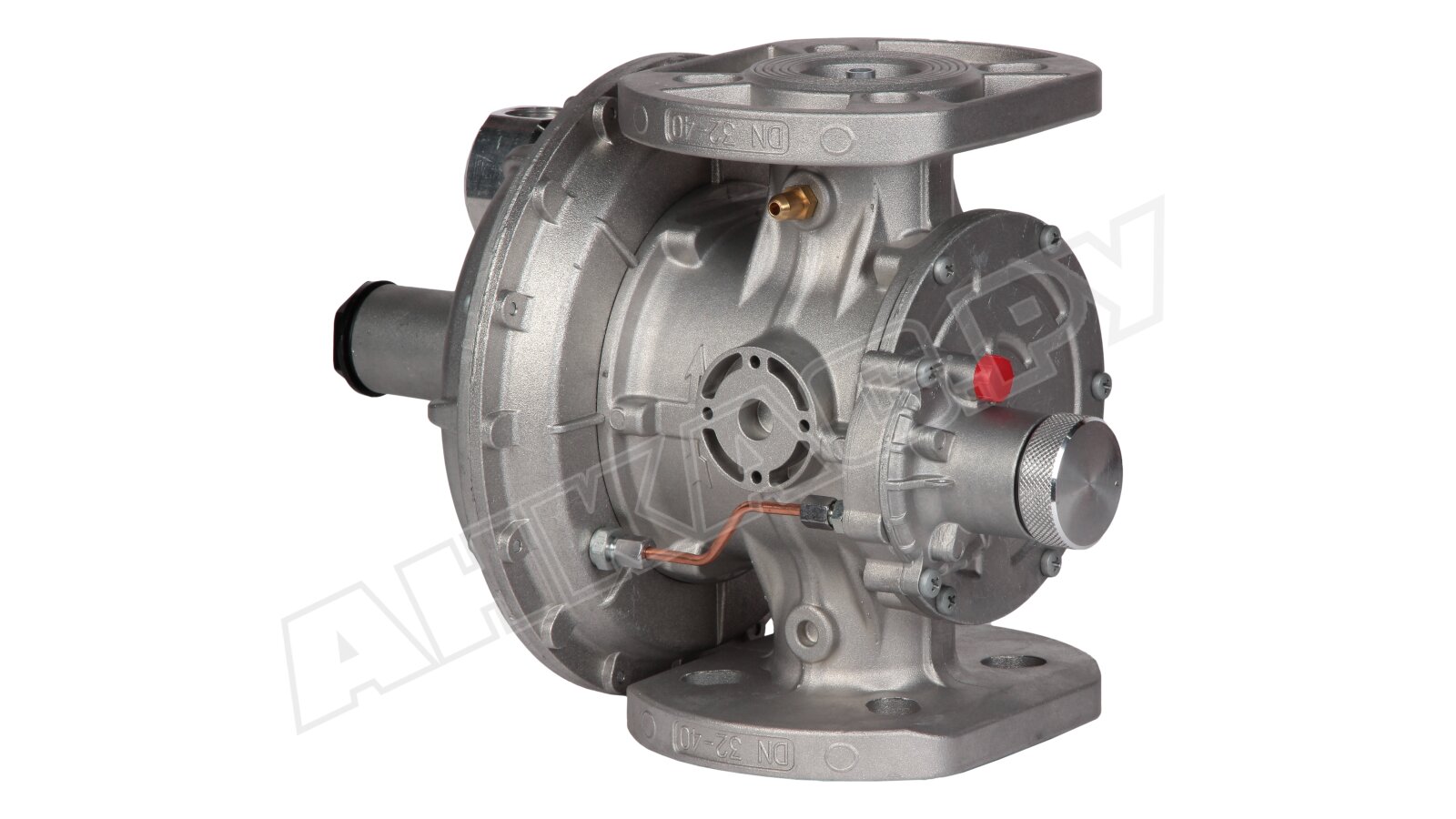

Регулятор давления газа Madas RG/2MBZ DN 40 FL, RB40Z R150

Регулятор давления газа Madas RB40Z R150 разработан для систем редуцирования высокого давления, максимум 6 бар. Безопасно понижает и поддерживает постоянный уровень давления с учетом настройки пружины независимо от скачков давления в газораспределительной сети и/или расхода. Оснащен устройствами безопасности для защиты газопровода от избыточного давления и предотвращения аварийных ситуаций. Подходит для уличного размещения и эксплуатации в большинстве климатических зон.

Особенности

Регулятор Madas RB40Z оснащен:

• предохранительно-запорным клапаном (ПЗК), отсекающим поток газа при аварийном повышении / понижении (либо отсутствии) давления;
• предохранительно-сбросным клапаном (ПСК) для стравливания излишнего давления газа.

Запуск регулятора после срабатывания ПЗК осуществляется вручную при устранении причин, вызвавших аварийный рост/ падение давления.

Опционально – индикатор положения ПЗК для контроля закрытия клапана.

Рабочая среда

Регулятор давления рассчитан на работу с метаном, пропан-бутаном, воздухом, азотом и другой неагрессивной средой по госстандарту 5542-87 (сухой газ). По запросу после уточнения состава предоставляются модификации для биогаза.

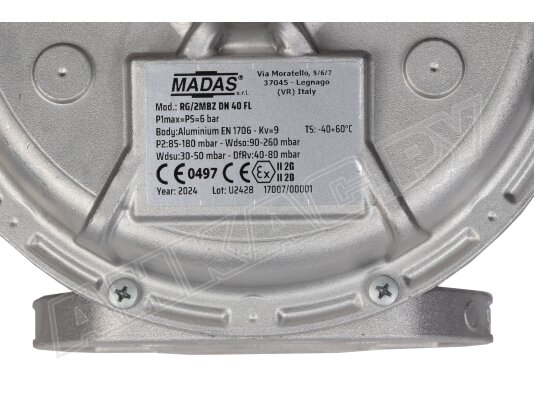

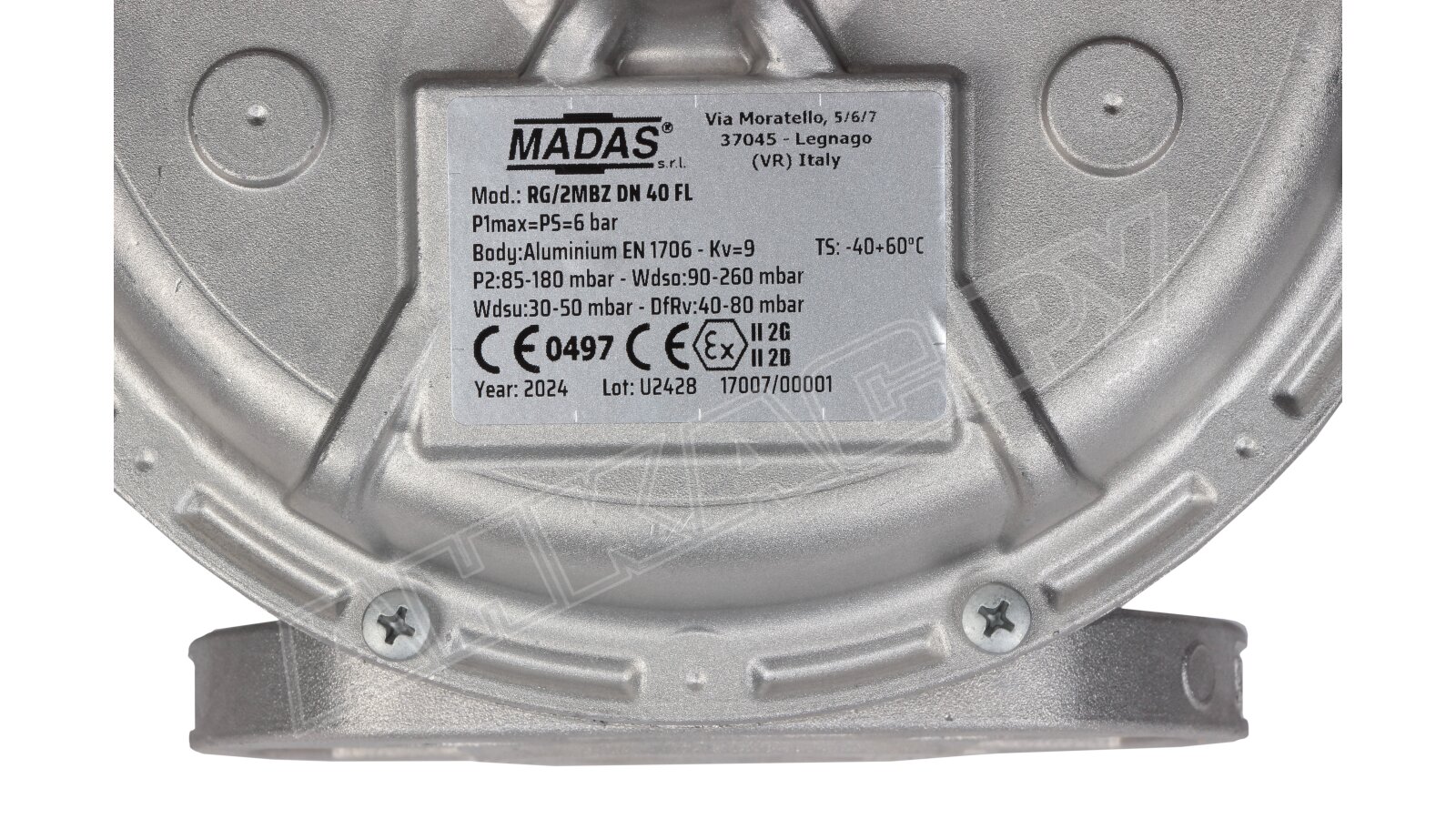

Основные параметры:

• давление перед регулятором: не выше 6000 мбар;
• регулировка исходящего давления в диапазоне 85-180 мбар;
• диапазон настройки ПЗК: 35-110 мбар/ 100-260 мбар;
• настройка сбросного клапана в пределах: 98-260 мбар;
• точность регулирования выходного давления: ±10%;
• минимальная пропускная способность: 0,1 нм3/ч;
• срабатывание клапанов ПСК/ ПЗК с точностью ±5%/ ±10%;
• время действия ПЗК: < 1 сек.;
• горизонтальный или вертикальный монтаж (рекомендуется пружиной вверх);
• класс «А» герметичности по европейскому стандарту EN 88-2;
• присоединение к трубопроводу с помощью фланцев DN 40;
• прямое (линейное) соединение;
• максимальная / минимальная температура эксплуатации: +60/ -40 °C.

Область применения

Регуляторы давления Madas серии RB используются в промышленных и бытовых системах газоснабжения для сборки газорегуляторных пунктов, станций газораспределения, узлов редуцирования и другого оборудования.

Техобслуживание

В период эксплуатации требуется контролировать давление и заменять основные детали с периодичностью:

• проверка давления регулятора, ПЗК, ПСК – 1 раз в 6 мес.;
• замена мембраны регулятора, мембраны ПЗК – раз в 5 лет;
• замена пружин – через 20 лет.

При выполнении рекомендаций по эксплуатации и сервисному обслуживанию регулятор прослужит не менее 40 лет.

Условия эксплуатации

Комбинированный регулятор Madas RB может устанавливаться в зонах 1 или 2 взрывоопасности по ГОСТ. Подходит для эксплуатации в помещениях и на открытом воздухе (под навесом, козырьком). Запрещено использование регулятора в местах с агрессивным воздействием внешней среды.

При размещении регулятора давления в плохо вентилируемых помещениях необходимо предусмотреть вывод газа, выпущенного ПСК, наружу.

Достоинства:

• стабильное давление газа независимо от давления в магистрали/ расхода;
• предохранительно-запорный клапан для безопасной эксплуатации;
• стабилизация входного давления компенсационной мембраной;
• быстрое срабатывание ПЗК, закрытие в течение 1 сек.;
• встроенный сбросной клапан, защита трубопровода от избыточных нагрузок;
• возможность установки на улице;
• широкий диапазон эксплуатационных температур;
• 2-летняя заводская гарантия.

Регуляторы давления газа Madas RB с другой комплектацией, размерами соединений и диапазонами давлений можно подобрать в каталоге.
