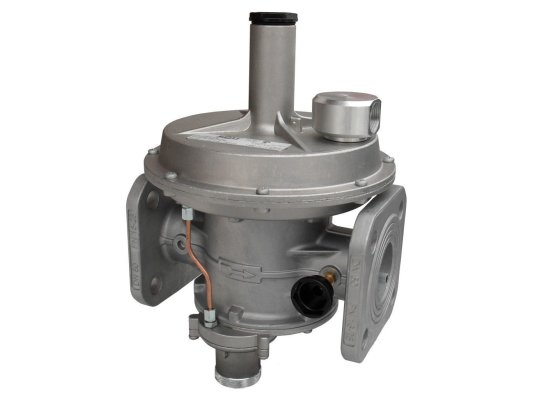

Регулятор давления газа Madas RB40Z R130

Регулятор давления газа Madas RB40Z R130 входит в серию комбинированных регуляторов, оснащенных дополнительными устройствами безопасности. Понижает входное давление и автоматически поддерживает на установленном уровне при изменениях давления в газовой магистрали и/или расхода. Рассчитан на максимальное давление в сети 6 бар. Адаптирован для эксплуатации в условиях низких температур. Сертифицирован по стандарту EN 88-2.

Особенности

Регулятор давления Madas RB40Z оснащен:

• предохранительно-запорным клапаном (ПЗК), перекрывающим подачу газа потребителю в случае превышения или недостаточности давления, в том числе при отсутствии давления;
• предохранительно-сбросным клапаном (ПСК) для сброса излишнего давления при превышении заданного значения.

В случае срабатывания ПЗК регулятор запускается вручную после устранения причин, вызвавших аварийное повышение/ понижение давления.

Дополнительно (опция) устанавливается индикатор положения ПЗК, сигнал от которого выводится на диспетчерский пульт.

Применение

Комбинированные регуляторы прямого действия Madas RB применяются в промышленном и бытовом газоснабжении на установках, потребляющих природный, сжиженный газ и другие неагрессивные виды газов (только сухие среды). Исполнение для биогаза доступно по запросу после уточнения его состава.

Основные параметры:

• давление на входе в регулятор: не более 6000 мбар;
• диапазон регулировки пружины: 32-60 мбар;
• настройка ПЗК в пределах: 10-30 мбар/ 30-120 мбар;
• диапазон срабатывания сбросного клапана: 36-100 мбар;
• пропускная способность: не менее 0,1 нм3/ч;
• класс «А» герметичности конструкции;
• максимальный расход газа: 1500 нм3/ч;
• точность срабатывания защитных устройств ПСК/ ПЗК: ±5%, ±10%;
• время реагирования ПЗК при достижении давления заданного значения: < 1 сек.;
• монтаж в систему на фланцы DN 40;
• прямое (линейное) соединение;
• допустимые рабочие температуры: -40...+60 °C;
• периодичность ТО: 1 раз в 6 месяцев;
• узлы, требующие замены через 5 лет/ 20 лет: рабочая мембрана, мембрана ПЗК/ пружина;
• продолжительность службы: 40 лет.

Место размещения

Регулятор давления газа подходит для установки на объектах зоны 1 или 2 взрывоопасности по ГОСТ. Устанавливается как внутри помещений, так и на улице под навесом или другим приспособлением, препятствующим попаданию атмосферных осадков на корпус. Не пригоден для эксплуатации в местах с окружающей средой, агрессивно воздействующей на металлические части и уплотнения.

Положение при монтаже

Регулятор может встраиваться в горизонтальный и вертикальный трубопровод. Рекомендуется направлять пружину вверх. В других положениях ресурс службы регулятора сокращается.

Достоинства:

• стабильное выходное давление;
• встроенные устройства безопасности (ПЗК, ПСК);
• компенсация входного давления;
• быстрое срабатывание запорного клапана (< 1 сек.);
• возможность уличной низкотемпературной эксплуатации;
• вариативность монтажной ориентации;
• 2-летняя гарантия завода.
