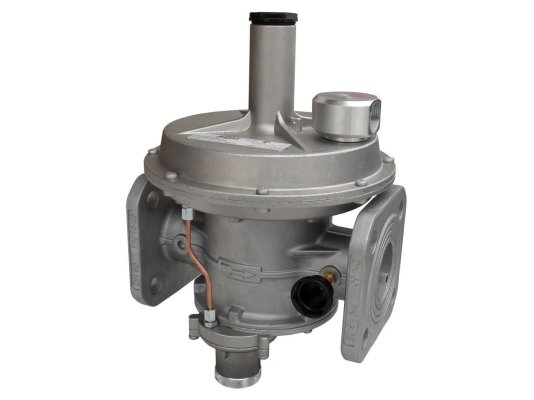

Регулятор давления газа Madas RB32Z R170

Версия с усиленной мембраной

Регулятор давления Madas RB32Z R170 применяется для редуцирования и автоматической стабилизации выходных параметров давления с учетом настройки, автоматического прерывания подачи газа при критическом повышении и понижении выходного давления, отсутствии входного давления. Применяется в системах газораспределения и газоснабжения с давлением газа до 6000 мбар. Преимуществом версии является усиленная мембрана.

Комплектация и исполнение

Регулятор давления имеет встроенные защитные устройства:

• предохранительно-сбросной клапан, выпускающий избыточное давление;
• предохранительно-запорный клапан, прерывающий поток газа при недопустимом повышении или снижении давления, нулевом входном давлении.

ПСК срабатывает с точностью ±5%, ПЗК – с точностью ±10%. Время срабатывания запорного механизма <1 секунды.

На корпусе предусмотрен штуцер для замеров давления. Предусмотрен патрубок для сброса стравленного газа в атмосферу G3/4. Комбинированное устройство имеет ручной взвод. По запросу возможна установка индикатора положения ПЗК.

Регулятор произведен из ударопрочных материалов, стойких к истиранию, коррозии: алюминия, латуни, нержавеющей оцинкованной стали, стекловолокна 30% на основе нейлона, NBR-каучука.

Монтаж и эксплуатация

Регулятор размещается в горизонтальный или вертикальный трубопровод, фиксируется с помощью фланцев DN 32. Соединение – прямое (линейное).

Регулятор давления Madas RB32Z R170 рассчитан на работу:

• с метаном, сжиженным газом, азотом, неагрессивными сухими газами (опционально – с биогазом);
• при внешних температурах -40…+60 °С;
• внутри помещений или на открытом воздуха (под навесом, козырьком, в шкафу);
• в местах отсутствия агрессивной среды, разрушающей сталь, алюминий, каучук.

Срок службы регулятора – в среднем 40 лет.
