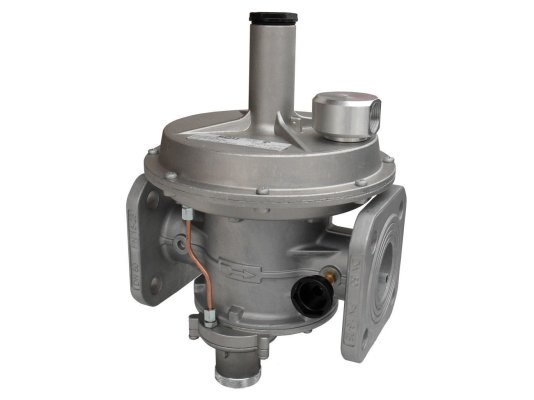

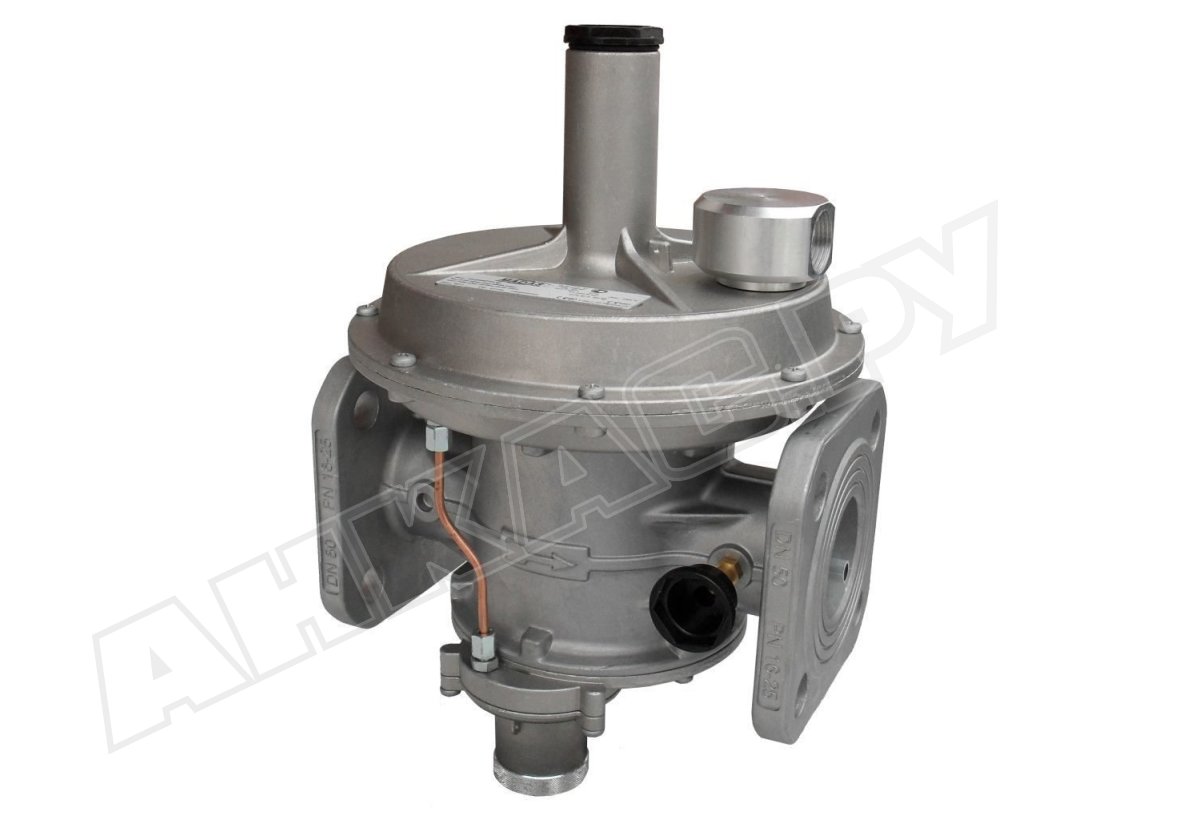

Регулятор давления газа Madas RB32Z R140

Регулятор давления газа Madas RB32Z R140 предназначен для редуцирования высокого давления (до 6 бар) и поддержания выходных параметров на постоянном уровне независимо от колебаний давления в газораспределительной сети. В состав комбинированного устройства входят защитные клапаны, повышающие безопасность эксплуатации газового оборудования.

Рабочая среда

Регулятор давления предназначен для работы с природным газом, пропан-бутаном, азотом, воздухом и другими неагрессивными газами, соответствующими госстандарту 5542-87. По запросу доступны модификации для биогаза (после уточнения состава).

Особенности комплектации

Регулятор давления газа входит в серию с дополнительными защитными устройствами:

• предохранительным запорным клапаном, отсекающим поток газа при чрезмерном повышении или понижении выходного давления. Повторный (ручной) запуск регулятора возможен после устранения причин срабатывания запорного устройства;
• предохранительно-сбросным клапаном для полноценной работы во всем диапазоне пропускной способности регулятора. ПСК сбрасывает избыточное давление через соответствующее отверстие.

В недостаточно вентилируемых помещениях необходимо обеспечить вывод газа, выпущенного сбросным клапаном, на улицу.

Основные характеристики:

• комбинированное устройство прямого действия;
• давление на входе в регулятор: 6000 мбар (максимум);
• работа без утечек. класс «А» герметичности по стандарту EN 88-2;
• минимальная пропускная способность: 0,1 нм3/ч;
• настройка исходящего давления в диапазоне 50-95 мбар;
• встроенный предохранительно-запорный клапан (ПЗК) для отсечки потока;
• настройка ПЗК по понижению: 10-30 мбар, по превышению: 60-140 мбар;
• диапазон срабатывания ПСК: 57-175 мбар;
• точность срабатывания защитных клапанов ПСК/ ПЗК: ±5%, ±10%;
• скорость закрытия запорного механизма: < 1 сек.;
• фланцевые соединения DN 32 для крепления к трубе;
• прямое (линейное) соединение;
• допустимые температуры окружающей среды: -40...+60 °C;
• заменяемые компоненты: мембрана регулятора, мембрана ПЗК, пружина;
• заявленный срок службы регулятора: 40 лет.

Размещение и монтаж

Регулятор давления газа рассчитан на установку в зонах 1 или 2 взрывоопасности по ГОСТ. Подходит для внутреннего и уличного размещения, при условии защиты от осадков. Запрещена эксплуатация регулятора в местах, где окружающая среда агрессивно воздействует на материал конструкции и уплотнителей.

Комбинированный регулятор давления газа может встраиваться на горизонтальные и вертикальные участки трубопровода с пружиной, направленной вверх (рекомендуемое положение). Для правильной сборки регулятора на корпус нанесена стрелка, указывающая ход потока.

Применение

Регулятор давления Madas RB используется в системах снижения высокого давления на газорегуляторных пунктах, станциях газораспределения, в узлах редуцирования и другом оборудовании промышленного и коммунального газоснабжения.

Достоинства:

• точные, стабильные параметры давления на выходе из регулятора;
• быстродействующий предохранительно-запорный клапан;
• безопасная эксплуатация при низких температурах воздуха;
• предохранительно-сбросной клапан, снижающий нагрузку на трубопровод;
• возможность уличного размещения (под навесом);
• установка на горизонтальный и вертикальный трубопровод;
• 2 года гарантийного обслуживания.
