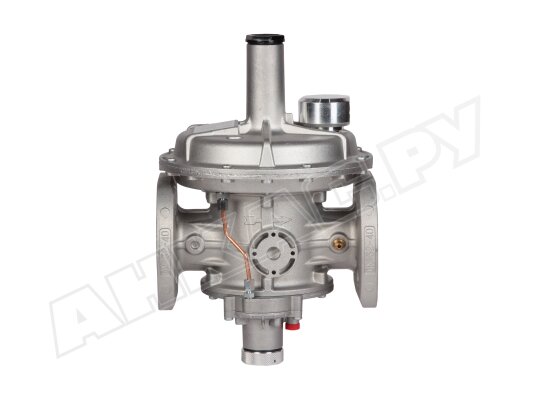

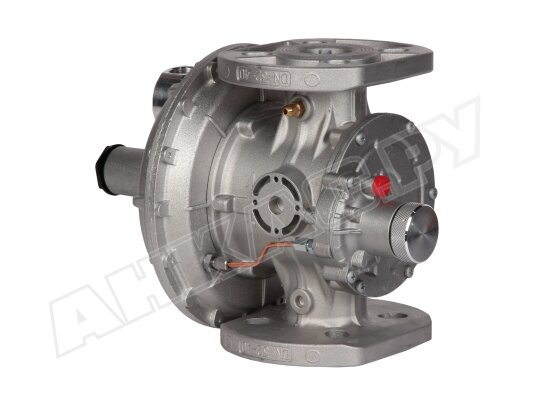

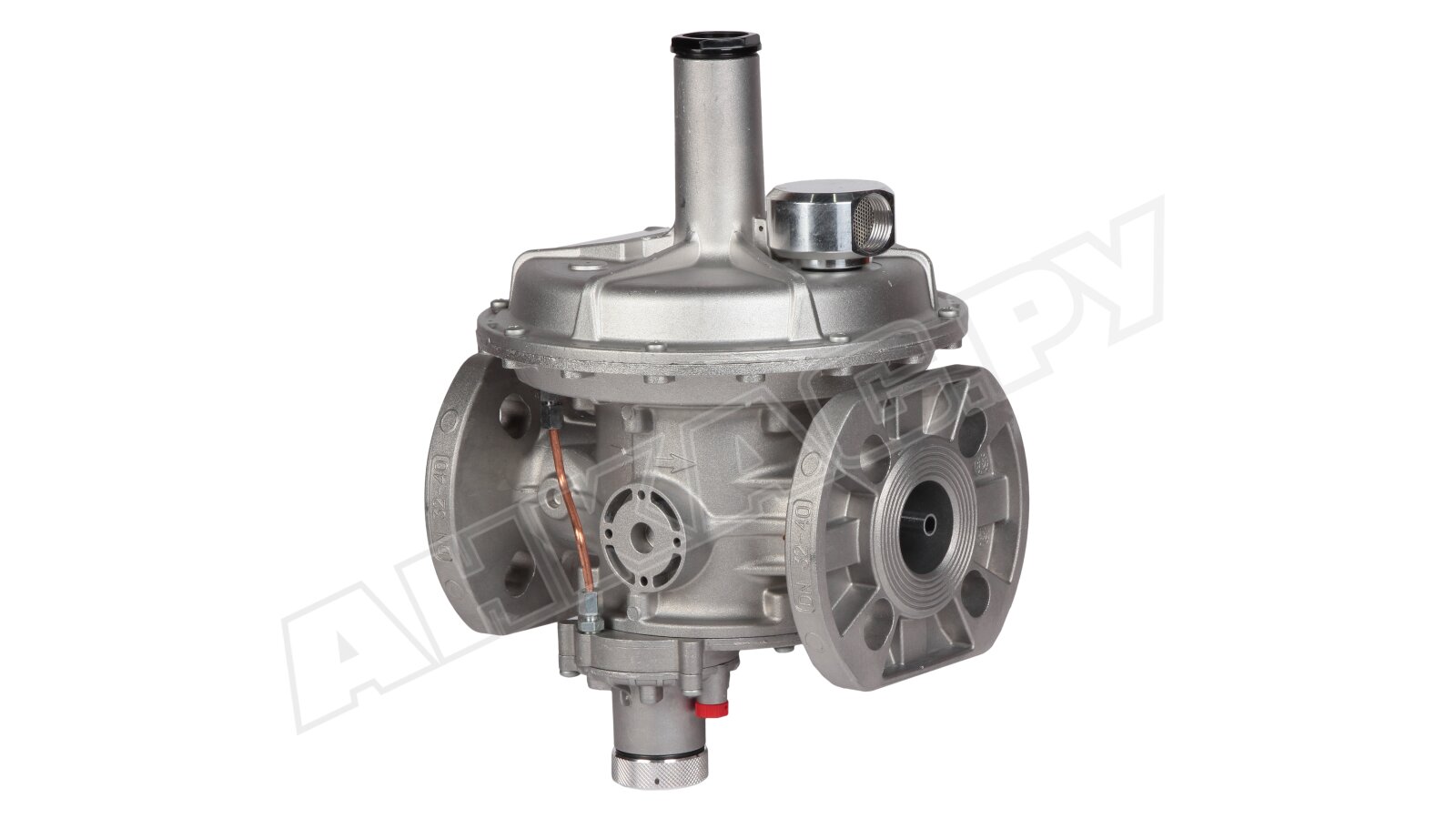

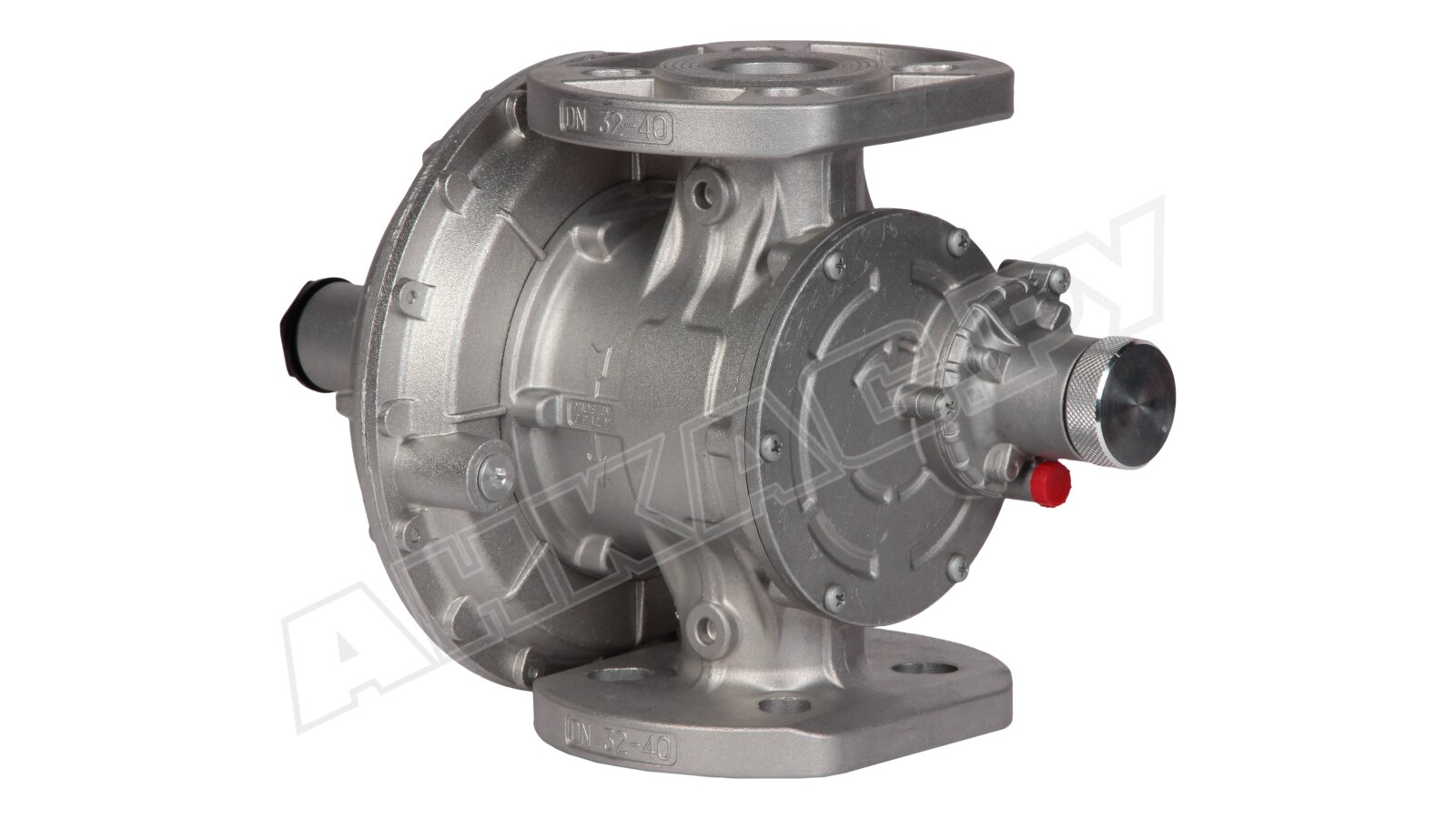

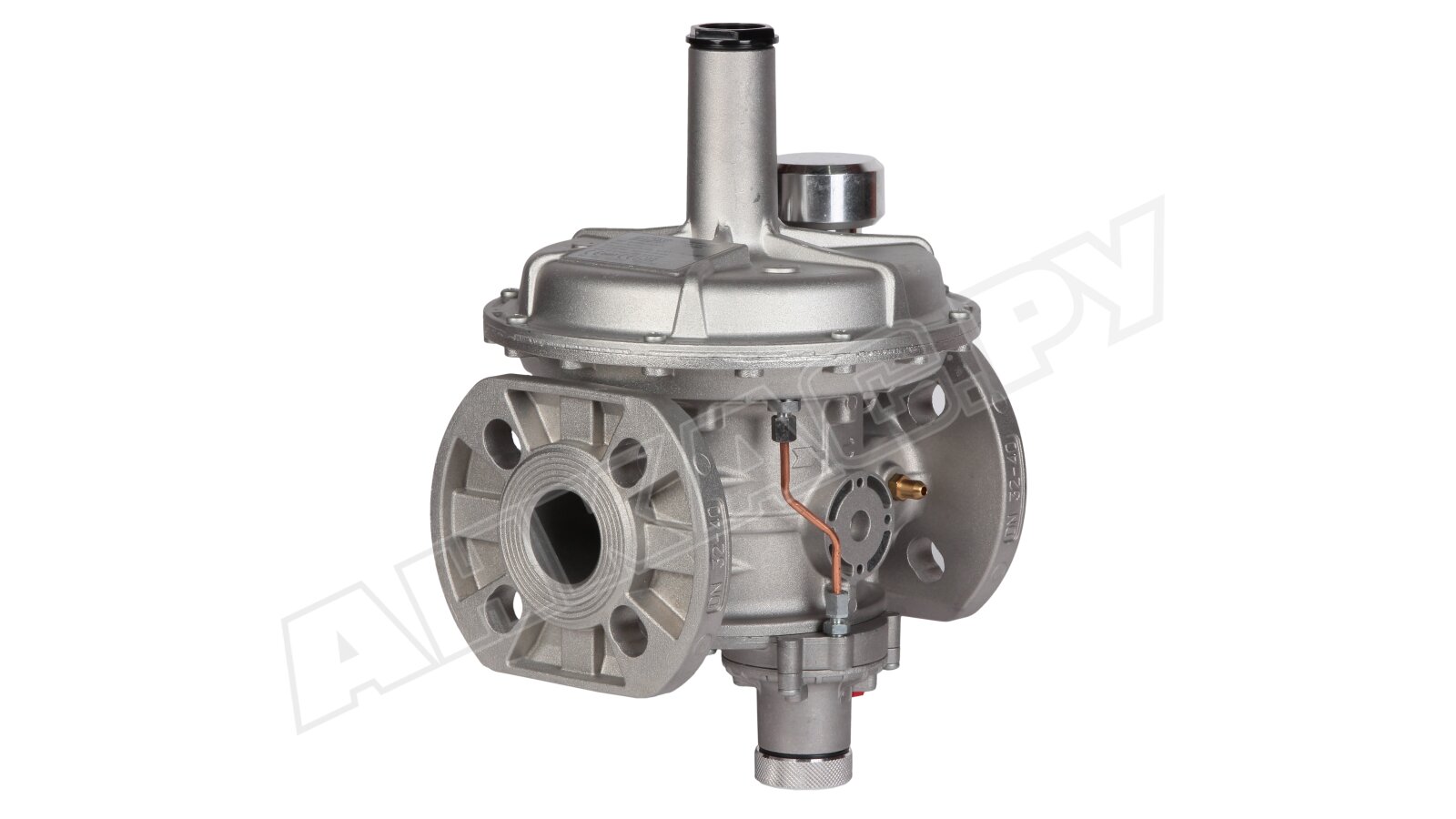

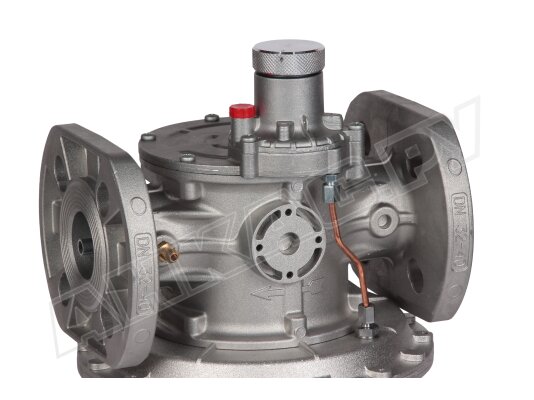

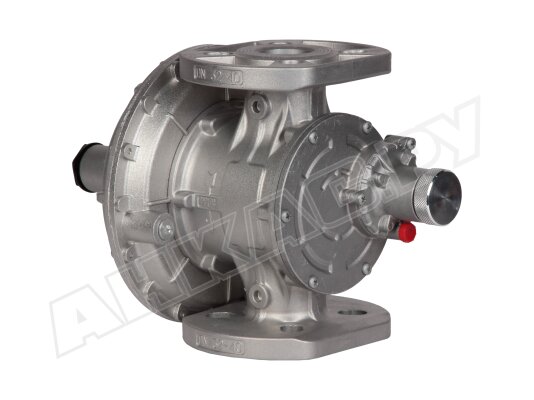

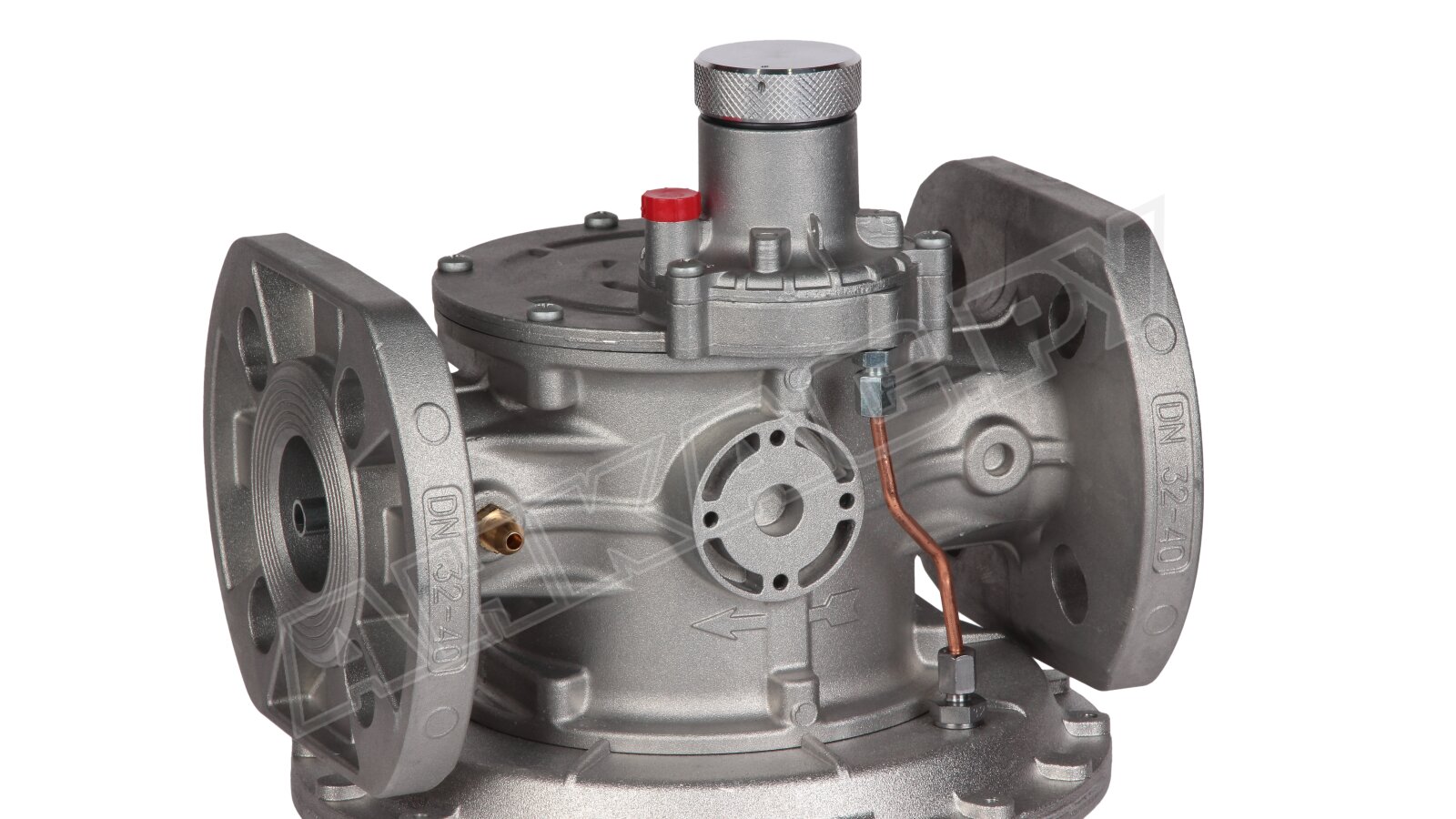

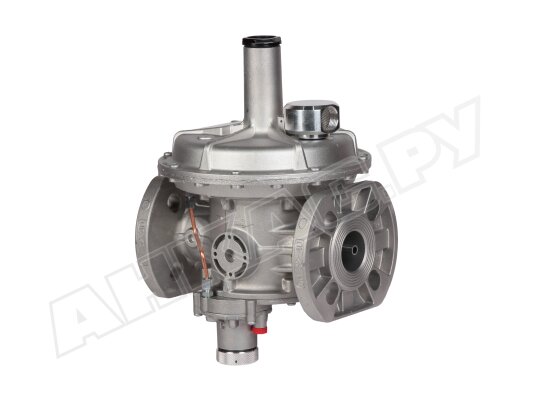

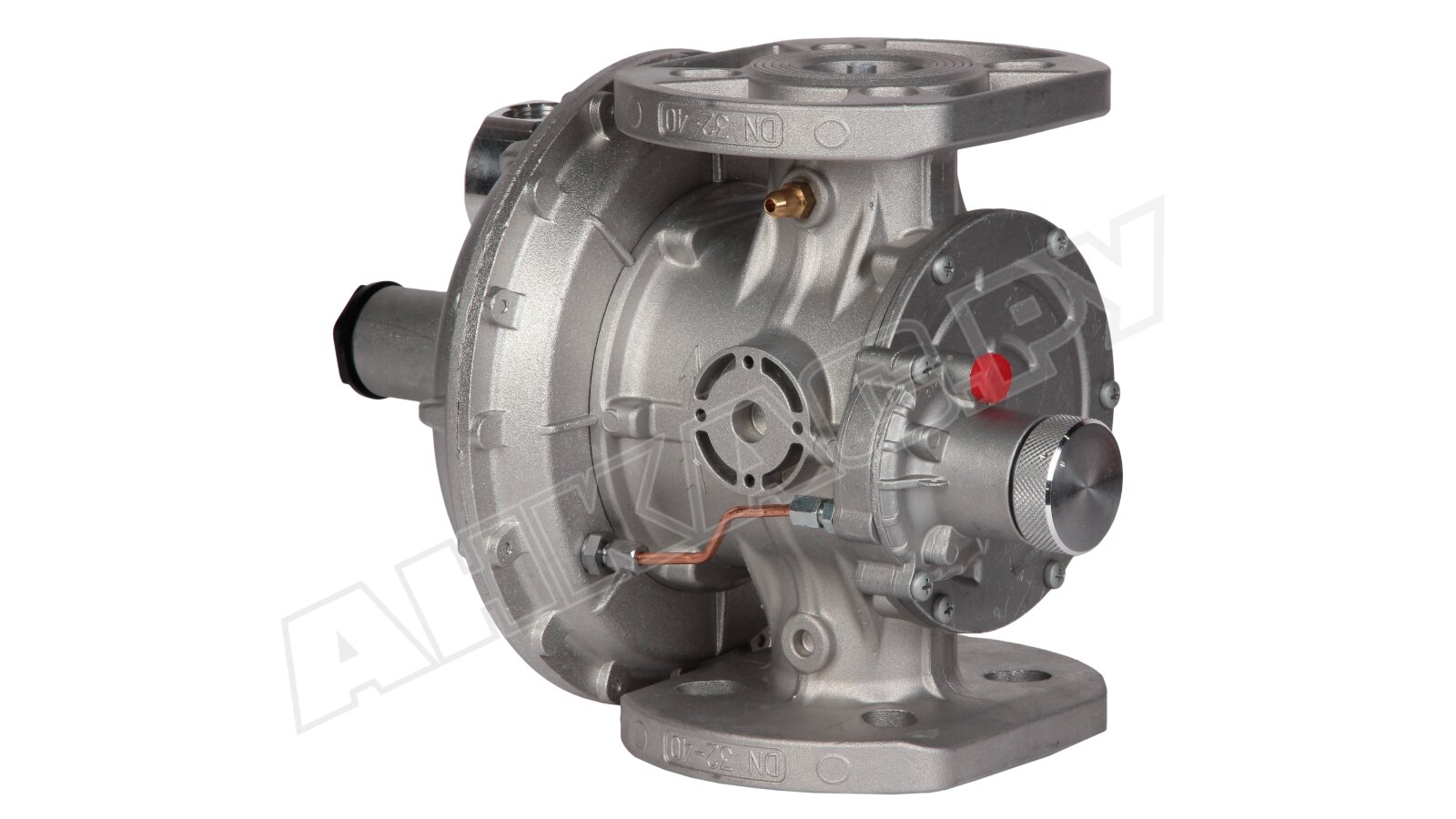

Регулятор давления газа Madas RG/2MBZ DN 32 FL, RB32Z R130

Регулятор давления газа Madas RB32Z R130 оснащен предохранительно-запорным клапаном (ПЗК), закрывающим газопровод при недопустимом понижении или повышении контролируемого давления. Встраивается в промышленные системы потребления газа с давлением в магистрали до 6 бар. Стабилизирует и поддерживает давление после себя при изменяющемся входном давлении. Для сброса избыточного давления укомплектован предохранительно-сбросным клапаном (ПСК).

Рабочая среда

Регулятор применим для работы с природным газом, пропан-бутаном, азотом, воздухом и другими неагрессивными газами, соответствующими нормам ГОСТ 5542-87 (только сухой газ). По запросу доступны регуляторы давления для биогаза (необходимо уточнить состав газа).

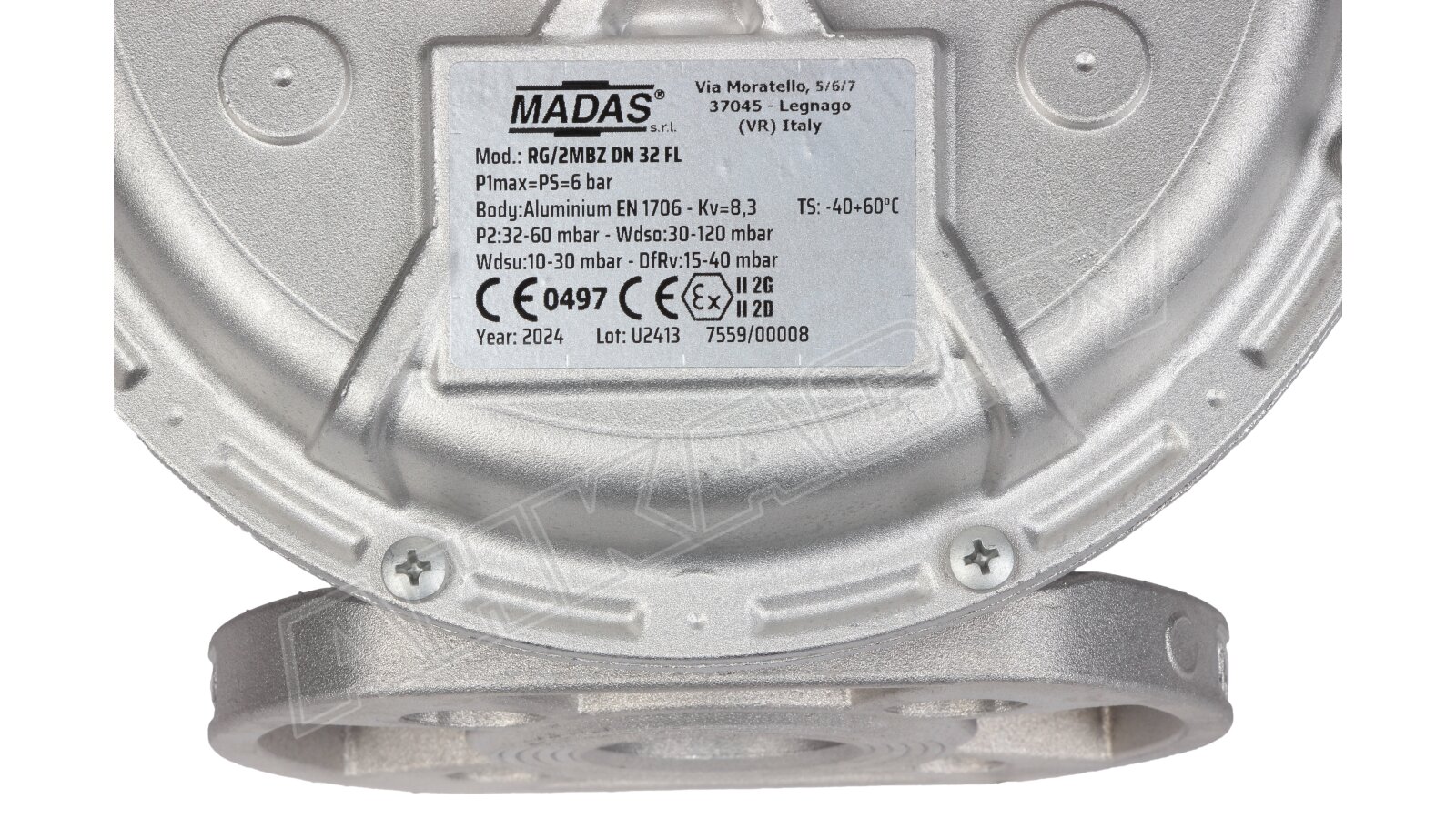

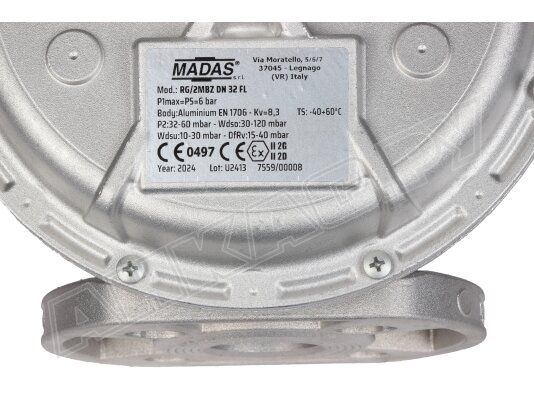

Основные характеристики:

• комбинированное регулирующее устройство прямого действия;
• давление на входе в регулятор: не более 6000 мбар;
• класс «А» герметичности по нормам EN 88-2, отсутствие утечек;
• минимальная пропускная способность: 0,1 нм3/ч;
• настройка давления на выходе из регулятора в диапазоне 32-60 мбар;
• настройка ПЗК в пределах: 10-30 мбар/ 30-120 мбар;
• диапазон настройки давления срабатывания ПСК: 36-100 мбар;
• точность срабатывания ПСК/ ПЗК: ±5%, ±10%;
• закрытие защитного запорного клапана в течение < 1 сек.;
• фланцевые соединения DN 32 для интеграции в систему;
• прямое (линейное) соединение;
• пропускная способность: до 1300 нм3/ч;
• эксплуатация при внешних температурах: -40...+60 °C;
• основные заменяемые узлы: мембрана регулятора, мембрана ПЗК, пружины;
• заявленный ресурс регулятора: 40 лет.

Особенности комплектации и исполнения

Регулятор давления газа оснащен защитными устройствами для безопасной эксплуатации:

предохранительно-запорным клапаном, отсекающим поток газа к потребителю при недопустимом понижении или повышении выходного давления. Последующий запуск регулятора возможен только после устранения причины срабатывания запорного устройства;

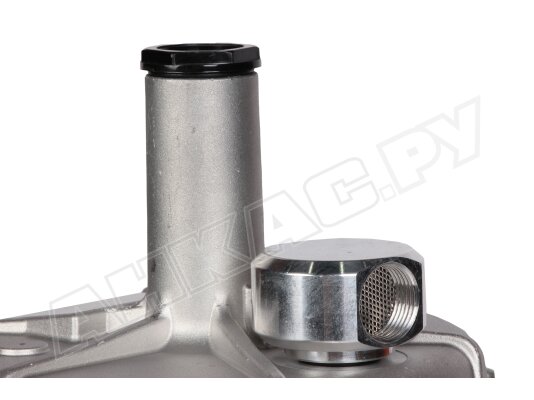

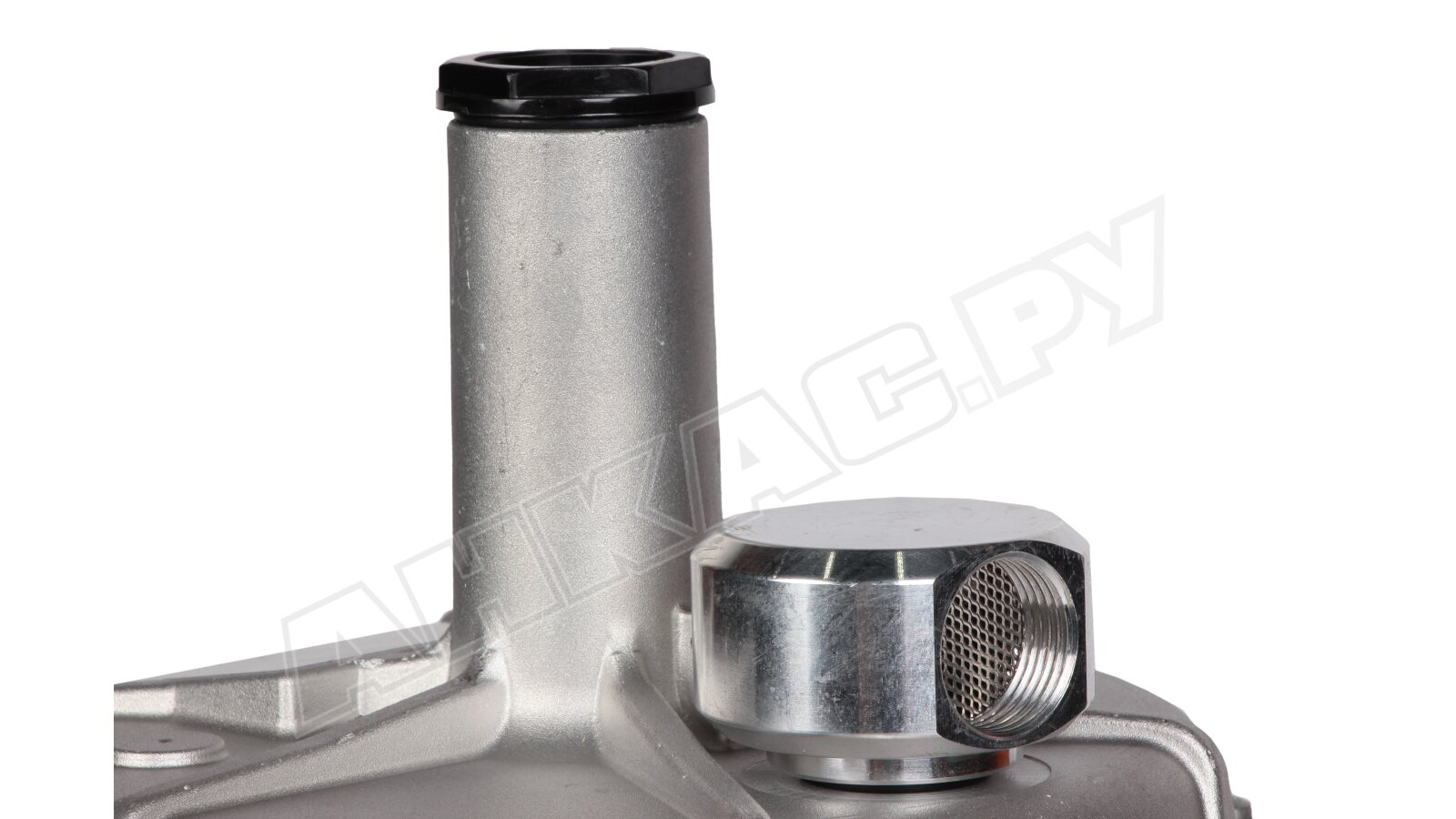

предохранительно-сбросным клапаном, обеспечивающим полноценную работу во всем диапазоне пропускной способности регулятора. Защитный клапан стравливает избыточное количество газа через сбросное отверстие при превышении давления.

При размещении регулятора в помещении с недостаточной вентиляцией требуется предусмотреть вывод стравленного газа на улицу.

Регулятор произведен из алюминия 11S, штампованного алюминия, латуни ОТ-58, оцинкованной нержавеющей стали, стекловолокна с 30% нейлона, бутадиен-нитрильного каучука, устойчивых к коррозии, перепадам температур, составу газов.

Требования к месту размещения

Регулятор может устанавливаться в зонах 1 или 2 взрывоопасности по ГОСТ не только внутри помещений, но и в условиях улицы с учетом защиты от воздействия атмосферных осадков. Не допускается размещение регулятора в местах с агрессивной окружающей средой, способной разрушить алюминий, сталь, каучук.

Монтаж регулятора

Допускается установка на горизонтальный и вертикальный трубопровод. Производитель рекомендует направлять пружину вертикально вверх. При монтаже в других положениях уменьшается эксплуатационный ресурс регулятора.

Замена деталей и ТО

Каждые полгода проводятся контрольные замеры давления и проверка срабатывания защитных устройств (ПЗК и ПСК). Замена основных узлов выполняется каждые 5 лет (рабочая мембрана, мембрана ПЗК) и через 20 лет (пружины). После разборки-сборки конструкции необходимо повторно настроить выходные параметры давления.

Достоинства:

• постоянное выходное давление газа при перепадах давления на входе;
• быстродействующий предохранительно-запорный клапан;
• отсутствие видимых утечек, высокий уровень герметичности;
• предохранительно-сбросной клапан;
• безопасная работа в условиях низкотемпературной эксплуатации;
• установка на горизонтальный и вертикальный трубопровод;
• гарантийное обслуживание 2 года;
• 40 лет службы при своевременном ТО и замене деталей.

Со склада и под заказ доступны регуляторы давления газа Madas RB с различными диапазонами настройки пружины, фланцевым и резьбовым соединением, модели с индикатором положения ПЗК, шумоглушителем, усиленной мембраной, для работы с биогазом.
