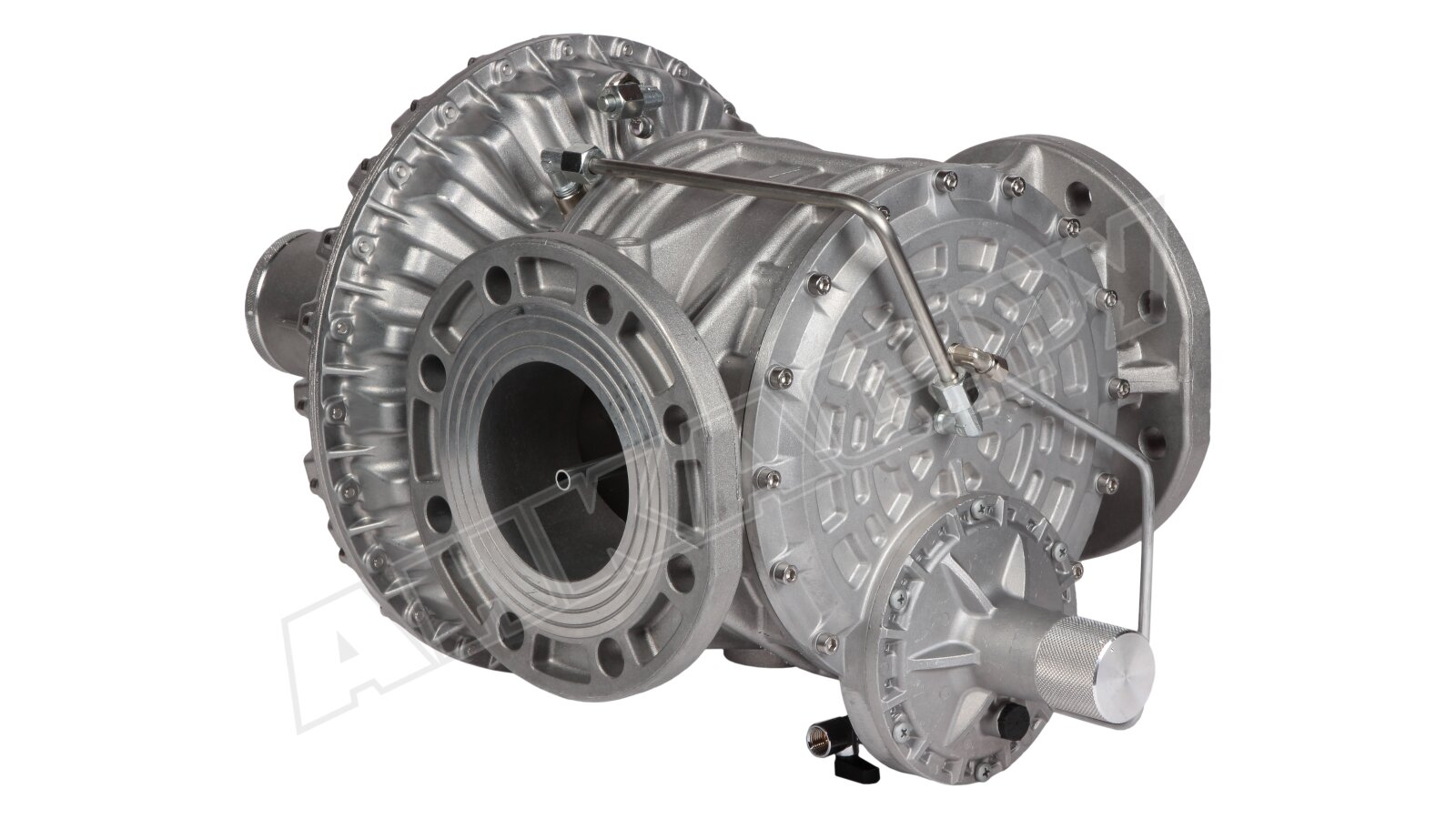

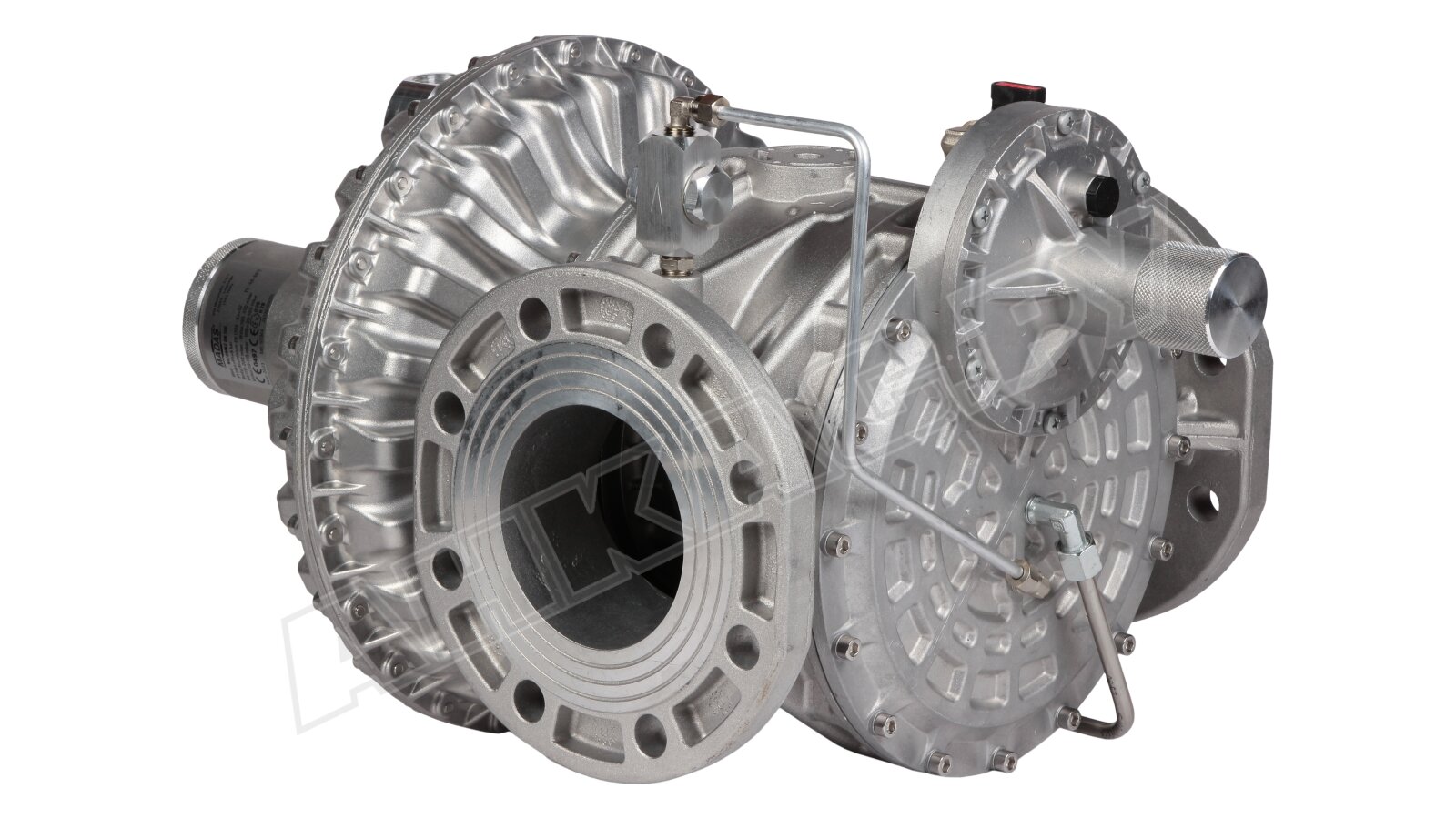

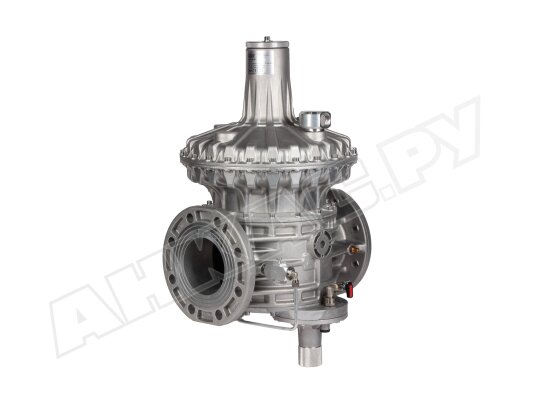

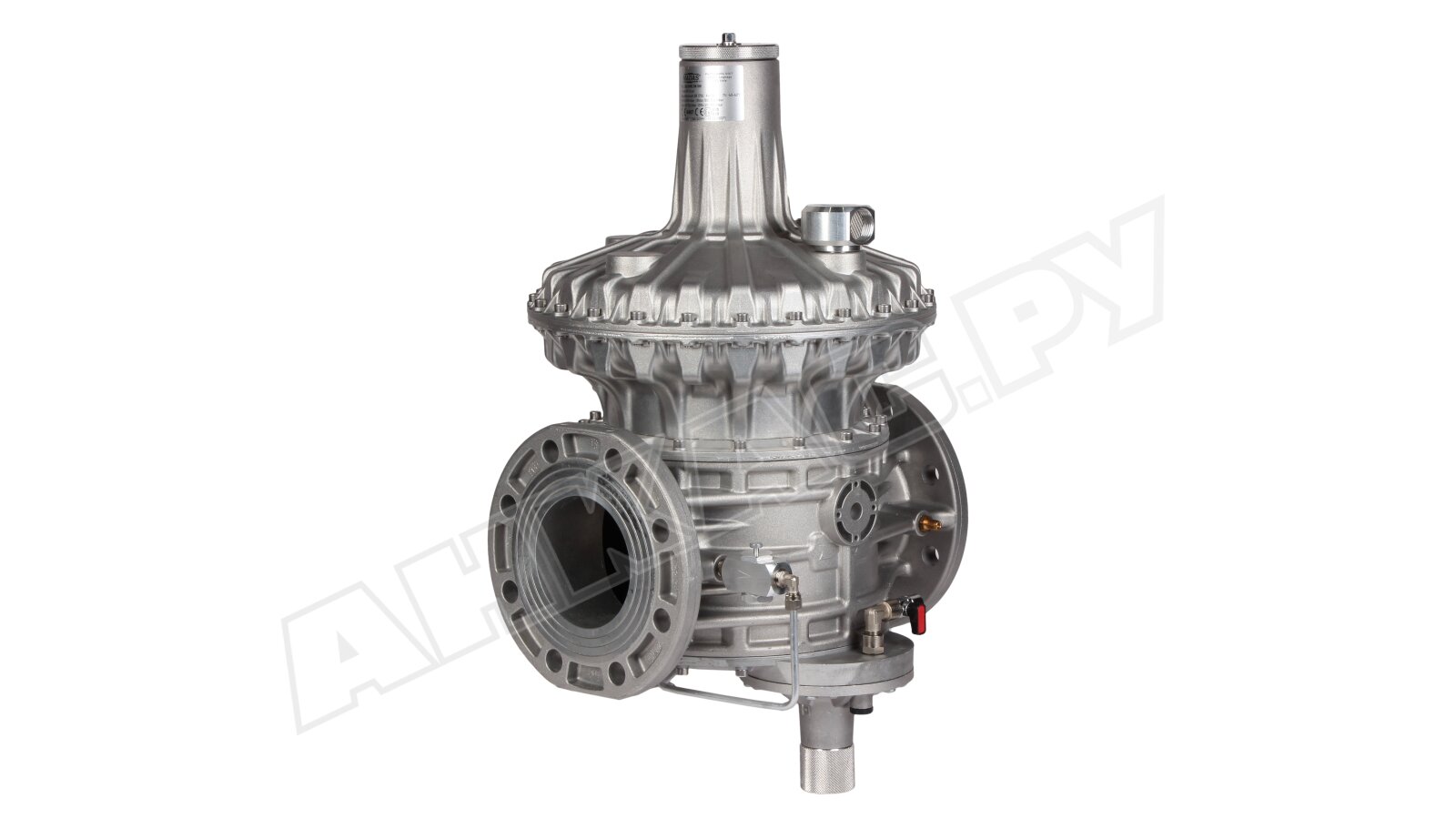

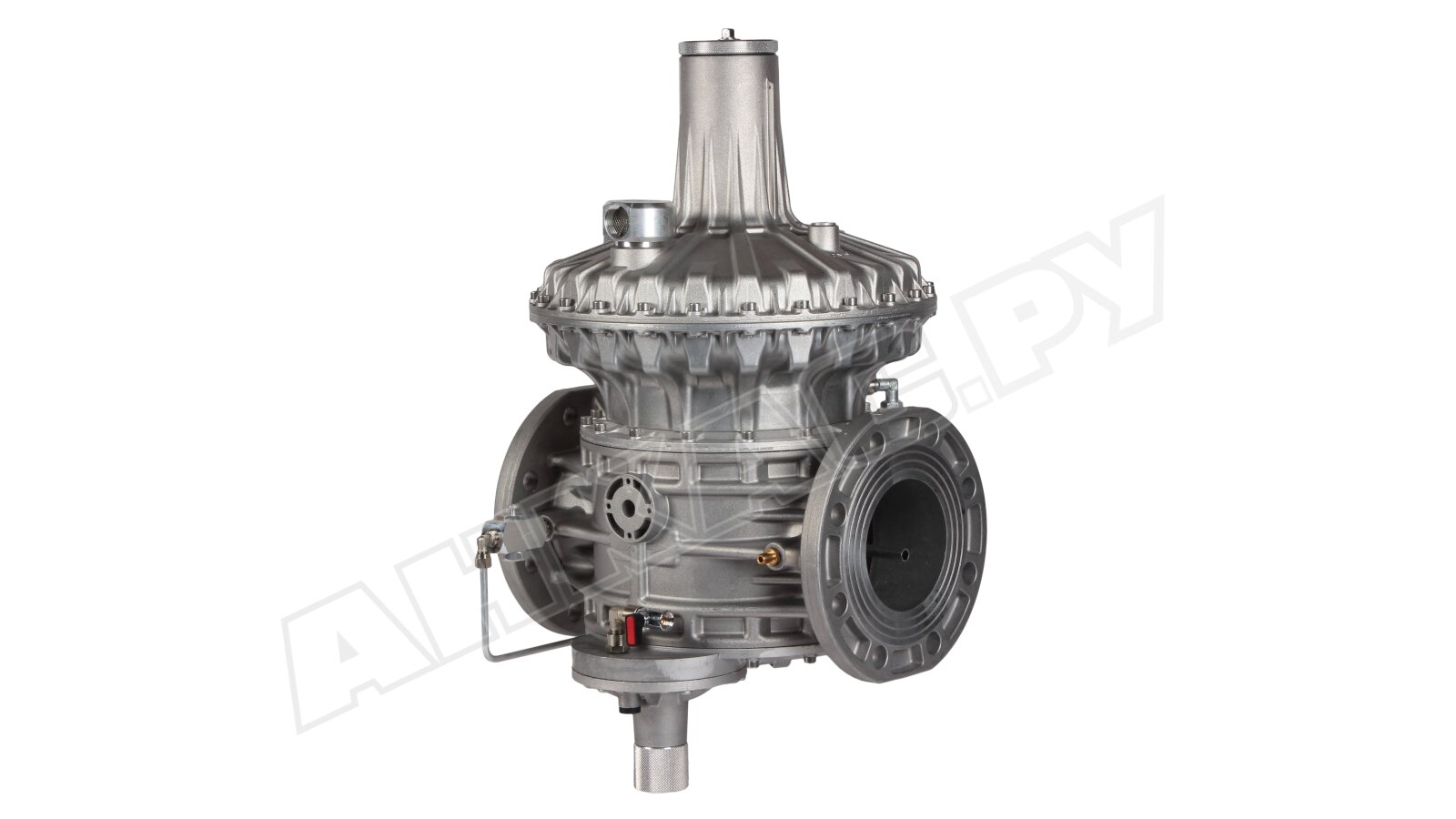

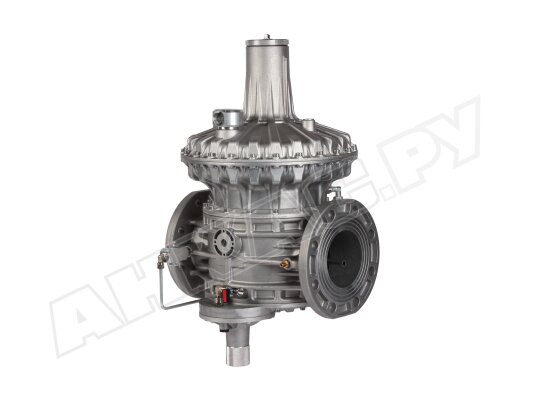

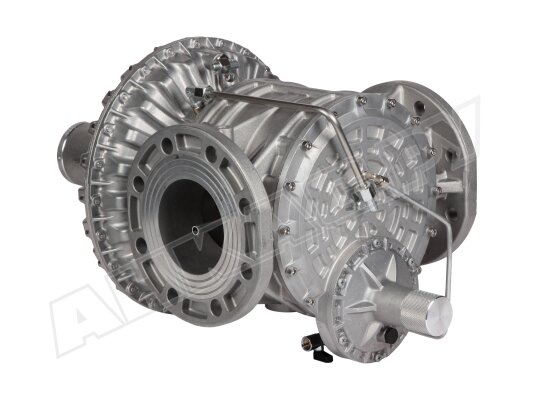

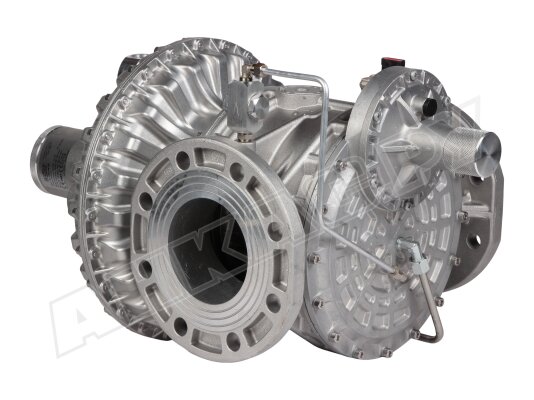

Регулятор давления газа Madas RB10Z 140

Регулятор давления газа Madas RB10Z 140 прямого действия входит в серию комбинированных устройств. Отвечает за понижение высокого давления до заданного уровня с учетом настройки и сохранения стабильных выходных параметров при изменениях входного давления и/или расхода. Конструкция с компенсационной мембраной и предохранительными клапанами способствует безопасному и точному регулированию, в том числе при резких и непредвиденных колебаниях давления в газовой магистрали. Регулятор рассчитан на давление газа на входе до 6 бар.

Особенности

Регулятор давления Madas RB10Z оснащен:

• предохранительным запорным клапаном (ПЗК), отсекающим поток газа при недопустимом повышении и понижении давления, а также при отсутствии давления;

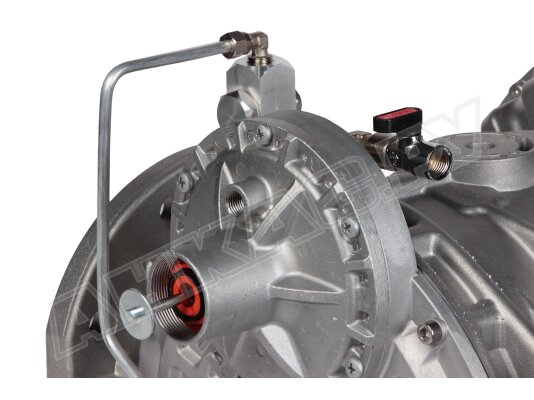

• предохранительно-сбросным клапаном (ПСК) для стравливания избыточного давления в случае кратковременного скачка.

При срабатывании ПЗК запуск регулятора осуществляется вручную после устранения причин сбоя.

Дополнительно можно установить индикатор положения ПЗК (опция).

Виды газа

Комбинированный регулятор давления подходит для природного, сжиженного газа, азота, воздуха и другой газообразной среды, соответствующей госстандарту 5542-87. Доступно исполнение для биогаза и агрессивных газов (исполнение В и W).

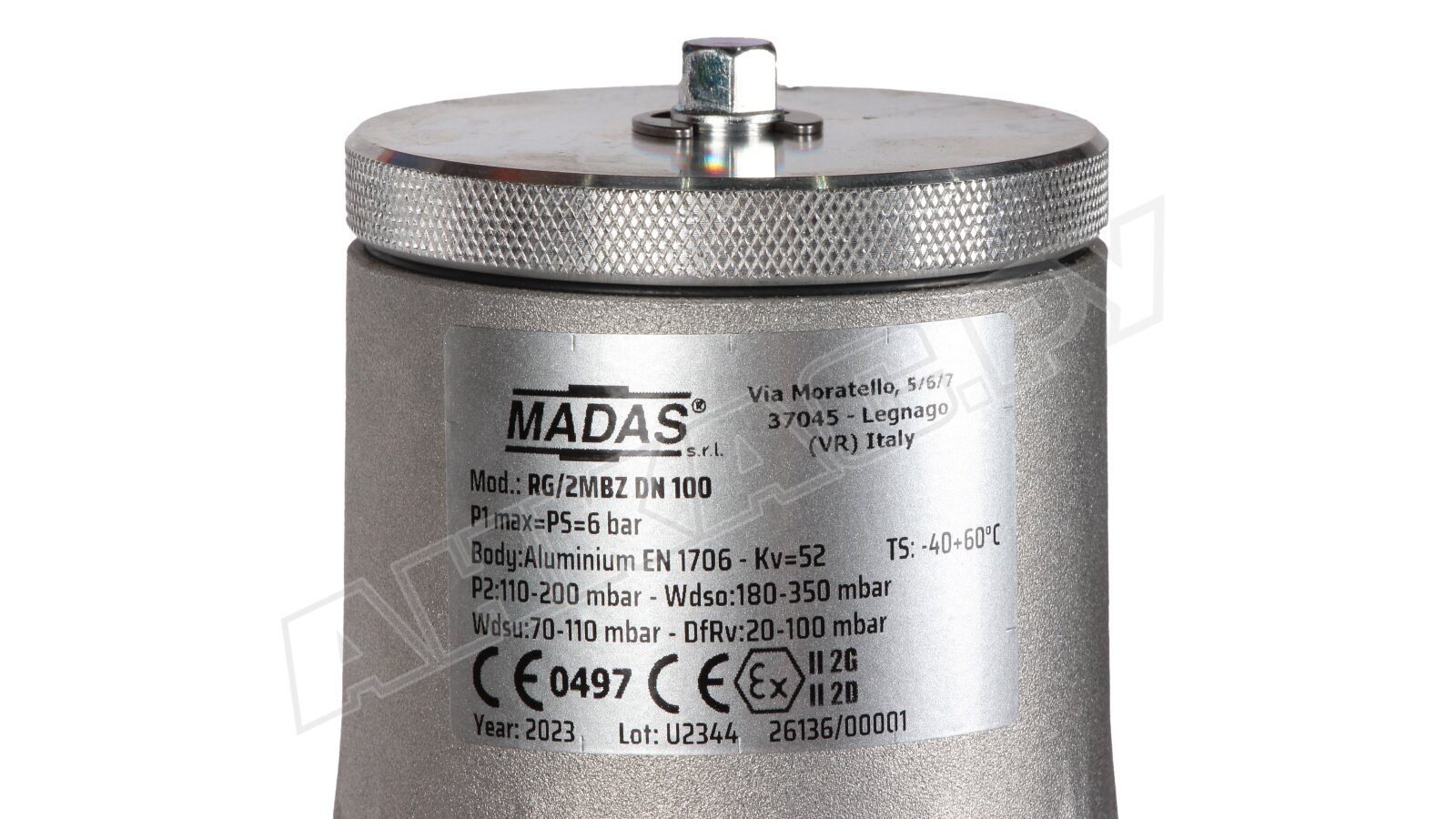

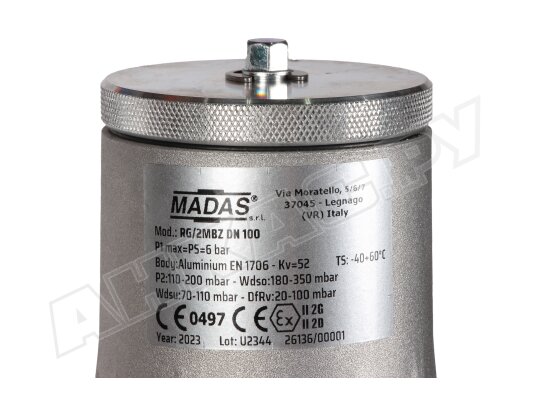

Основные параметры:

• максимальное давление перед регулятором: 6000 мбар;
• настройка исходящего давления в диапазоне 110-200 мбар;
• настройка ПЗК: 50-110 мбар/ 130-350 мбар;
• диапазон срабатывания ПСК: 120-300 мбар;
• сертификат EN 88-2, класс «А» герметичности;
• минимальная пропускная способность: 0,1 нм3/ч;
• точность срабатывания ПСК/ ПЗК: ±5%/ ±10%;
• перекрытие газопровода ПЗК в течение 1 сек.;
• установка в систему на фланцы DN 100;
• прямое (линейное) соединение;
• температурный диапазон (внешняя среда): -40...+60 °C;
• опционально: индикатор положения ПЗК для вывода на пульт управления;
• контроль рабочих параметров и пределов ПЗК, ПСК не реже 2 раз в год;
• заменяемые комплектующие: рабочая мембрана, мембрана ПЗК, пружины;
• эксплуатационный ресурс регулятора: 40 лет.

Положение в системе

Регулятор может устанавливаться в горизонтальном и вертикальном положении. Рекомендуется пружиной вверх, в другой ориентации сокращается срок службы регулятора.

Ограничения по условиям эксплуатации

Регулятор давления газа не пригоден для размещения в местах с окружающей средой, агрессивно воздействующей на конструкцию и уплотняющий материал, вызывающий их разрушение. Может устанавливаться в зонах 1 или 2 взрывоопасности по ГОСТ в помещениях и на улице, при условии защиты от атмосферных осадков.

Обратите внимание! В помещениях с плохой вентиляцией требуется предусмотреть отвод стравленного газа наружу.

Сроки сервисного обслуживания:

• замеры давления регулятора, ПЗК, ПСК: каждые полгода;
• замена рабочей мембраны, мембраны ПЗК – каждые 5 лет;
• замена пружин – через 20 лет.

Сфера применения

Регуляторы давления Madas RB входят в состав узлов редуцирования, газорегуляторных пунктов, станций газораспределения и других объектов промышленного и коммунального газоснабжения.

Достоинства:

• высокая пропускная способность;
• комбинированная конструкция с клапанами безопасности ПЗК, ПСК;
• стабильное давление газа, точность регулирования ±10%;
• быстрое срабатывание отсечного клапана (< 1 сек.);
• возможность уличной эксплуатации;
• адаптация к низким температурам окружающей среды
