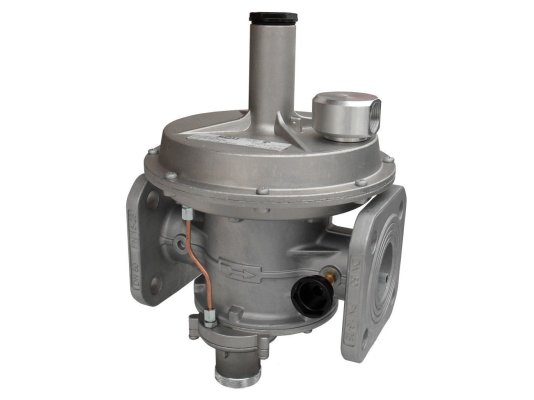

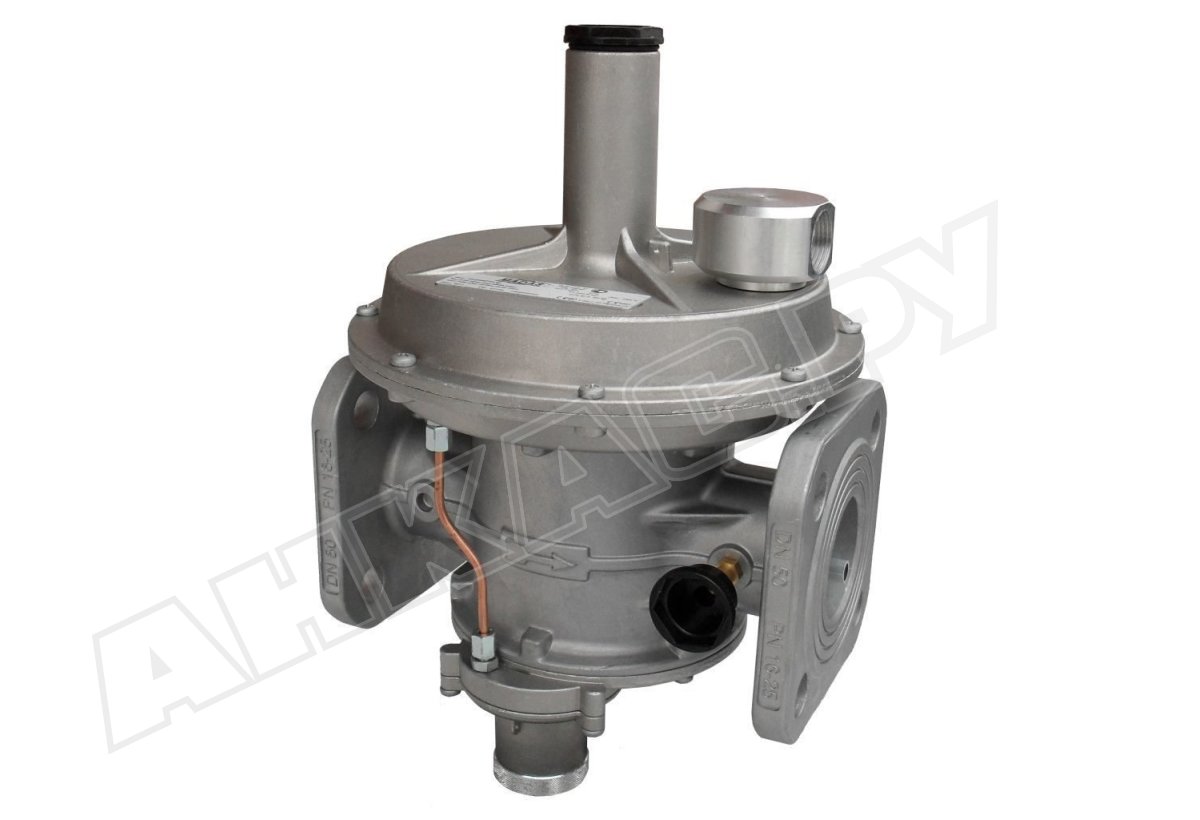

Регулятор давления газа Madas RB10Z 130

Регулятор давления газа Madas RB10Z 130 разработан для промышленных систем с высоким расходом газа и давлением в магистрали до 6 бар. Понижает давление и поддерживает на установленном уровне независимо от колебаний давления в распределительной сети. В состав комбинированного устройства входят защитные клапаны для безопасной эксплуатации газового оборудования.

Используемые газы

Регулятор давления используется для метана, сжиженного газа, азота, воздуха и другой неагрессивной среды (сухой газ), соответствующей госстандарту 5542-87. По запросу доступны версии для биогаза.

Дополнительные защитные устройства

Регулятор Madas RB10Z оснащен:

• предохранительным запорным клапаном, перекрывающим подачу газа при аварийном повышении или понижении давления. Запуск регулятора после срабатывания ПЗК осуществляется вручную;
• предохранительно-сбросным клапаном для стравливания избыточного давления через соответствующее отверстие.

В местах с плохой вентиляцией необходимо организовать отвод стравленного газа на улицу.

Основные параметры:

• комбинированное устройство прямого действия;
• максимально допустимое давление: 6000 мбар;
• класс «А» герметичности по стандарту EN 88-2;
• настройка исходящего давления в диапазоне 45-120 мбар;
• настройка ПЗК по превышению: 43-260 мбар, по понижению: 15-70 мбар;
• диапазон срабатывания ПСК: 57-180 мбар;
• точность работы ПСК/ ПЗК: ±5%/ ±10%;
• минимальная пропускная способность: 0,1 нм3/ч;
• максимальный расход газа: 5900 нм3/ч;
• скорость закрытия запорного клапана: < 1 сек.;
• фланцевые соединения DN 100 для крепления к трубе;
• прямое (линейное) соединение;
• температурный диапазон (внешняя среда): -40...+60 °C;
• заменяемые узлы: мембрана регулятора, мембрана ПЗК, пружина;
• общий ресурс службы 40 лет.

Особенности установки

Регулятор давления газа устанавливается в зонах 1 или 2 взрывоопасности. Возможна уличная эксплуатация при условии размещения под навесом или другим приспособлением, защищающим от осадков и обледенения. Запрещена эксплуатация регулятора в местах, где внешняя среда агрессивно воздействует на материалы корпуса и элементов конструкции.

Рекомендуемое положение при монтаже: горизонтальное, с пружиной, направленной вверх. При вертикальной установке (пружина горизонтально) сокращается срок службы регулятора.

Применение

Регулятор давления Madas RB служит для оснащения крупных газовых установок. Используется в узлах редуцирования, на газорегуляторных пунктах, станциях газораспределения и другом промышленном газовом оборудовании.

Достоинства:

• точные, стабильные параметры выходного давления;
• комбинированная конструкция с двумя защитными устройствами (ПЗК, ПСК);
• быстрое закрытие отсечного клапана;
• безопасная эксплуатация при низких температурах воздуха;
• возможность уличного размещения (под навесом);
• монтаж на горизонтальный и вертикальный трубопровод;
• 2 года гарантийного обслуживания.

Линейка Madas RB

В линейку Madas RB вошли комбинированные регуляторы давления газа с широким диапазоном настроек давления, фланцевыми и резьбовыми соединениями, стандартной и усиленной мембраной, ПСК/ без ПСК, индикатором положения ПЗК, шумоглушителем, специальные версии для работы с биогазом и агрессивными газами (уплотнения из витона).
