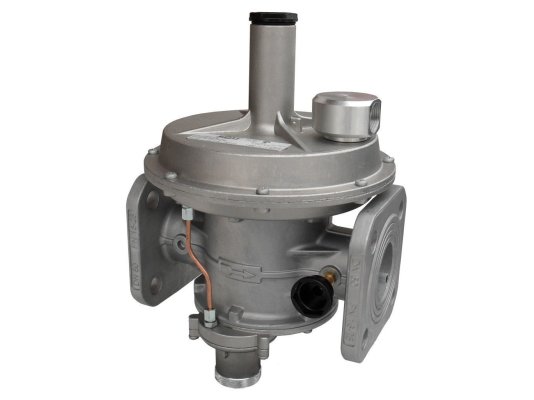

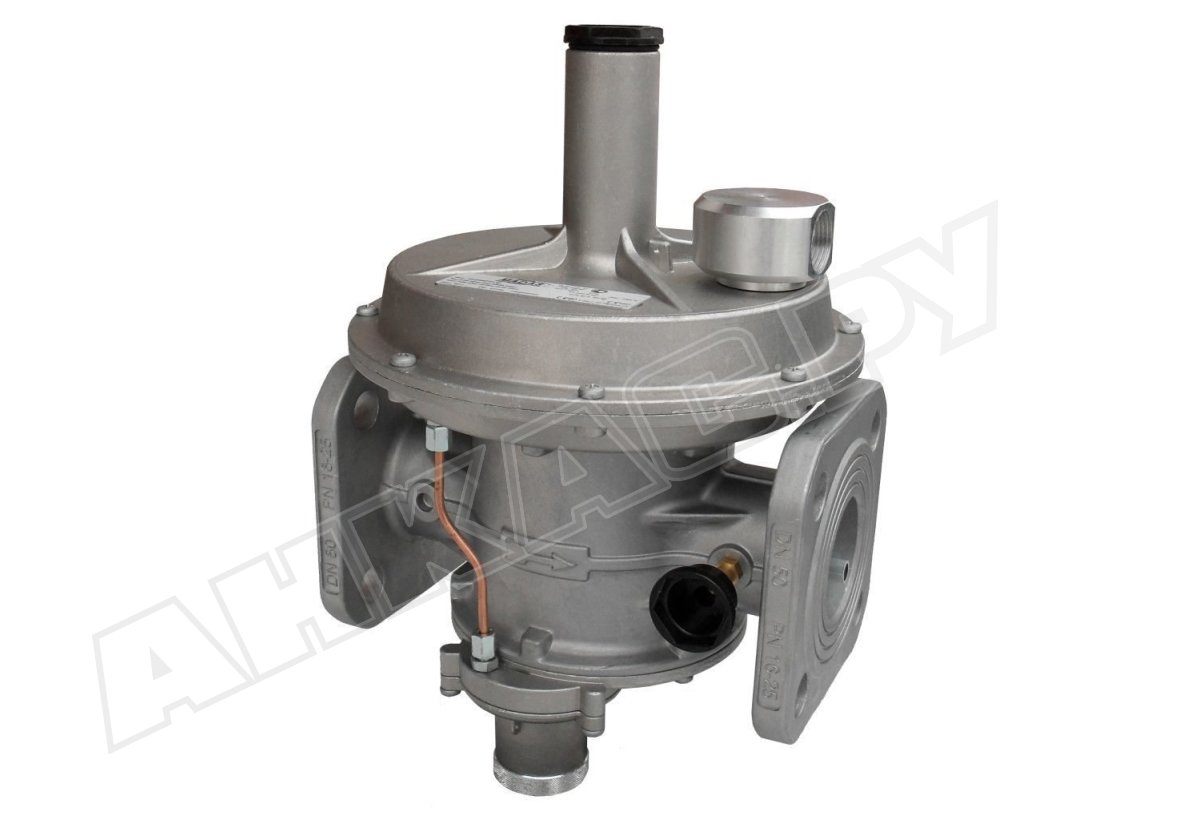

Регулятор давления газа Madas RB10Z 110

Регулятор давления газа Madas RB10Z 110 оснащен защитными устройствами для безопасного регулирования давления. Разработан для эксплуатации в составе крупных промышленных установок с давлением в магистрали до 6 бар. Понижает входное давление и поддерживает на постоянном уровне вне зависимости от изменения давления в распределительной сети. Отличается высокой пропускной способностью, герметичной конструкцией (класс А), возможностью низкотемпературной эксплуатации.

Особенности

Комбинированный регулятор давления Madas RB10Z укомплектован:

• предохранительно-запорным клапаном (ПЗК) для отсечки потока при превышении/ недостаточности (либо отсутствии) давления;
• предохранительно-сбросным клапаном (ПСК) для стравливания давления через сбросное отверстие при превышении заданной величины.

Регулятор запускается вручную после устранения причин срабатывания защитного механизма (ПЗК). Опционально может оснащаться индикатором положения ПЗК для вывода сигнала на диспетчерский пульт.

Используемые среды

Допускается работа с природным, сжиженным газом, азотом, воздухом и другими неагрессивными сухими газами, отвечающими требования госстандарта 5542-87. По запросу поставляются специальные версии для биогаза (после уточнения состава).

Основные параметры:

• герметичность конструкции класса А по EN 88-2;
• давление на входе в регулятор: максимум 6000 мбар;
• диапазон настройки пружины: 13-22 мбар;
• настройка ПЗК по понижению: 7-15 мбар, по превышению: 15-110 мбар;
• диапазон срабатывания сбросного клапана: 15-77 мбар;
• пропускная способность: не менее 0,1 нм3/ч, не более 5900 нм3/ч;
• точность срабатывания ПСК/ ПЗК: ±5%, ±10%;
• время отсечки потока ПЗК: < 1 сек.;
• монтаж на фланцы DN 100;
• прямое (линейное) соединение;
• ограничение температур: минимум -40 °C, максимум +60 °C;
• срок службы при своевременной замене основных узлов: 40 лет.

Положение в системе

Регулятор может устанавливаться в горизонтальном и вертикальном положении. Рекомендуется пружиной вверх, в другой ориентации сокращается срок службы регулятора.

Ограничения по условиям эксплуатации

Регулятор давления газа не пригоден для размещения в местах с окружающей средой, агрессивно воздействующей на конструкцию и уплотняющий материал, вызывающий их разрушение. Может устанавливаться в зонах 1 или 2 взрывоопасности по ГОСТ в помещениях и на улице, при условии защиты от атмосферных осадков.

Обратите внимание! В помещениях с плохой вентиляцией требуется предусмотреть отвод стравленного газа наружу.

Сроки сервисного обслуживания:

• контроль давления регулятора, ПЗК, ПСК: 2 раза в год;
• замена рабочей мембраны, мембраны ПЗК – каждые 5 лет;
• замена пружин – через 20 лет.

Применение

Регуляторы давления Madas RB используются в узлах редуцирования, на газорегуляторных пунктах, станциях газораспределения и других объектах газоснабжения.

Достоинства:

• высокая пропускная способность;
• комбинированная конструкция с защитными клапанами ПЗК, ПСК;
• стабильное выходное давление газа;
• быстрое срабатывание ПЗК (< 1 сек.);
• возможность уличного размещения;
• эксплуатация в широком диапазоне температур;
• 2-летнее гарантийное обслуживание.

Линейка Madas RB

Регуляторы давления газа Madas RB представлены широкой линейкой для решения большинства задач регулирования давления. Подходят для работы с любыми сухими неагрессивными газами. По запросу поставляются для других видов газа.
