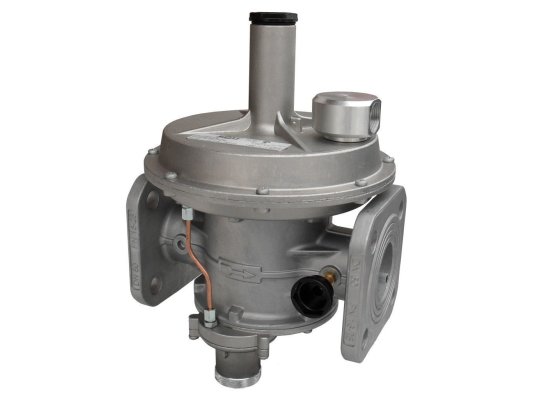

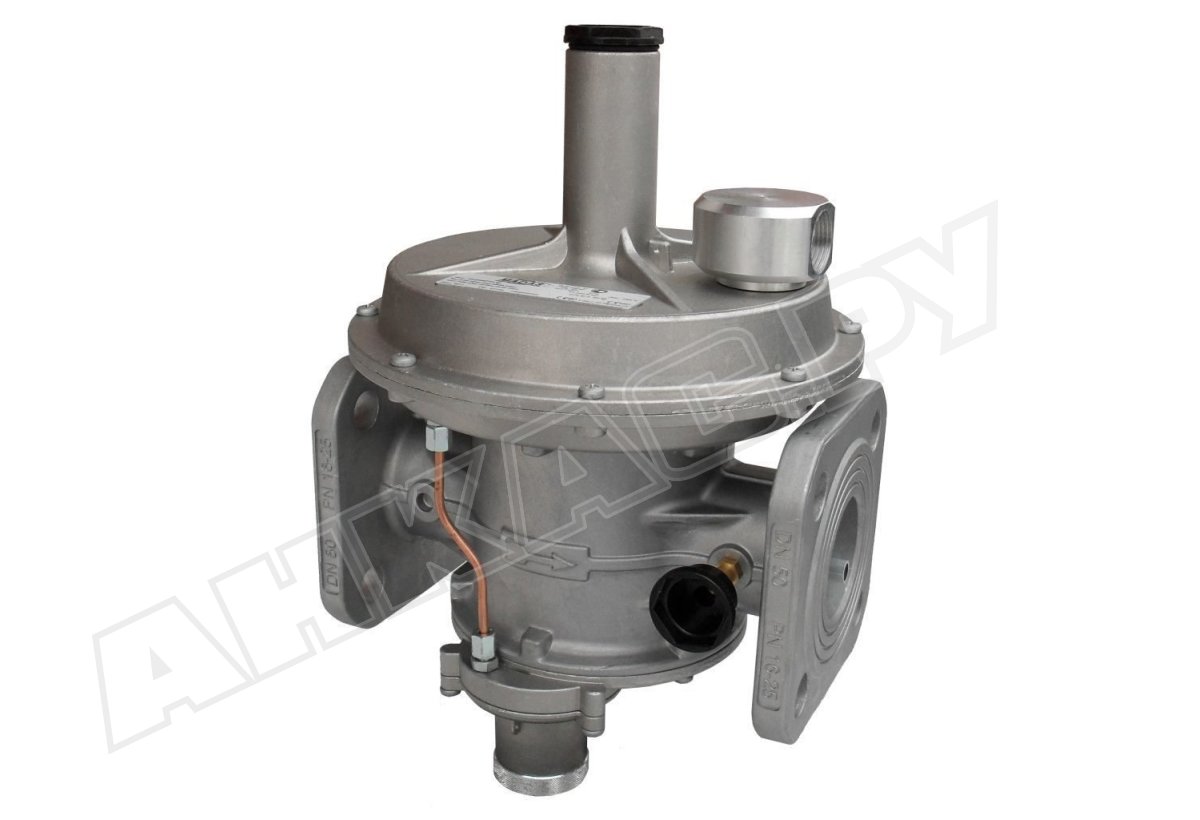

Регулятор давления газа Madas RB09Z 130

Регулятор давления газа Madas RB09Z 130 характеризуется высокой пропускной способностью, стабильными выходными параметрами давления, стойкостью к низкотемпературному воздействию. Предназначен для понижения и поддержания постоянного давления, независимо от колебаний входного давления. Комбинированная конструкция содержит дополнительные защитные устройства для повышения безопасности эксплуатации и защиты газопровода от непредвиденных и резких изменений давления. Регулятор подходит для уличного размещения и работы в большинстве климатических зон.

Особенности комплектации

Регулятор Madas RB09Z оснащен:

• предохранительно-запорным клапаном (ПЗК), отсекающим поток газа при аварийном повышении / понижении давления, а также при отсутствии давления;
• предохранительно-сбросным клапаном (ПСК) для выпуска избыточного давления газа.

Регулятор запускается вручную после устранения причин, которые повлекли срабатывание предохранительно-запорного механизма.

В качестве опции доступен индикатор положения ПЗК для контроля закрытия клапана.

Виды газа

Регулятор давления подходит для работы с природным, сжиженным газом, воздухом, другой неагрессивной средой по ГОСТ 5542-87 (сухой газ). По заявке возможно исполнение для биогаза после уточнения состава.

Основные параметры:

• давление на входе в регулятор: до 6000 мбар;
• регулирование исходящего давления в пределах 50-130 мбар;
• избыточное/ недостаточное давление срабатывания ПЗК: 60-260 мбар/ 15-70 мбар;
• диапазон настройки давления ПСК: 57-180 мбар;
• точность регулирования выходного давления: ±10%;
• минимальная пропускная способность: 0,1 нм3/ч;
• точность срабатывания клапанов ПСК/ ПЗК: ±5%/ ±10%;
• время срабатывания (отсечка потока) ПЗК: < 1 сек.;
• горизонтальное или вертикальное размещение (рекомендуется пружиной вверх);
• класс «А» герметичности по евростандарту EN 88-2;
• фланцевый способ присоединения, размер фланцев DN 80;
• прямое (линейное) соединение;
• температуры эксплуатации (внешняя среда): -40...+60 °C.

Условия эксплуатации

Регулятор давления газа подходит для размещения внутри помещений и на открытом воздухе (зоны 1 или 2 взрывоопасности по ГОСТ) при условии защиты корпуса от атмосферных осадков, повышенной влажности. Во избежание риска утечек газа запрещено использование регулятора в местах, где внешняя среда содержит агрессивные вещества, разрушающие материалы конструкции.

При использовании регулятора давления в плохо вентилируемых помещениях требуется предусмотреть отвод газа, стравленного сбросным клапаном, наружу.

Сроки обслуживания:

• контроль выходного давления регулятора, давления ПЗК, ПСК – 1 раз в 6 мес.;
• замена мембран регулятора и запорного клапана – раз в 5 лет;
• замена пружин регулятора: через 20 лет.

При выполнении рекомендаций производителя по эксплуатации и обслуживанию регулятор прослужит 40 лет.

Применение

Регуляторы давления Madas RB востребованы в составе узлов редуцирования высокого давления, газорегуляторных пунктов, станций газораспределения, других промышленных и бытовых объектов газоснабжения.

Достоинства:

• постоянное давление газа на выходе из регулятора;
• высокая пропускная способность;
• встроенный предохранительно-запорный клапан для отсечки потока;
• быстрое срабатывание ПЗК, закрытие в течение 1 сек.;
• стабилизация входного давления компенсационной мембраной;
• сброс избыточного давления встроенным ПСК;
• возможность уличного размещения и эксплуатации при низких температурах;
• 2 года гарантии завода.

Линейка Madas RB

Регуляторы давления газа Madas RB решают большинство задач регулирования давления за счет широкой линейки моделей с различными диапазонами рабочего давления и размерами соединений. По запросу могут предоставляться версии в специальном исполнении для биогаза и других газов.
