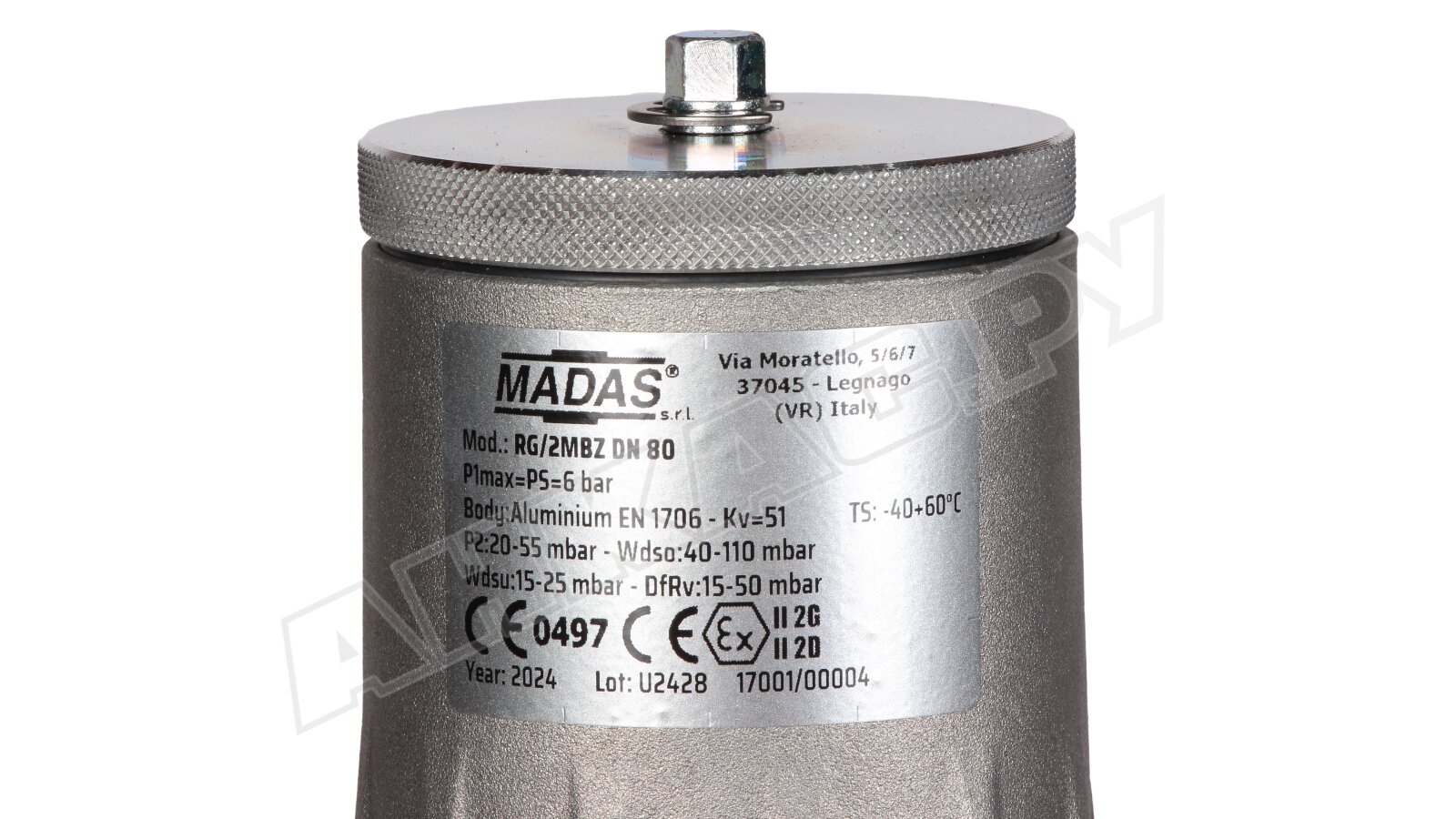

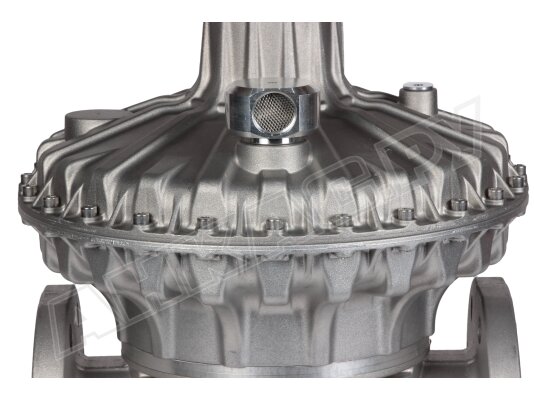

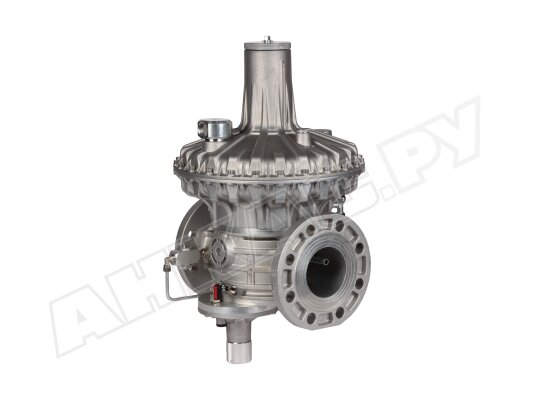

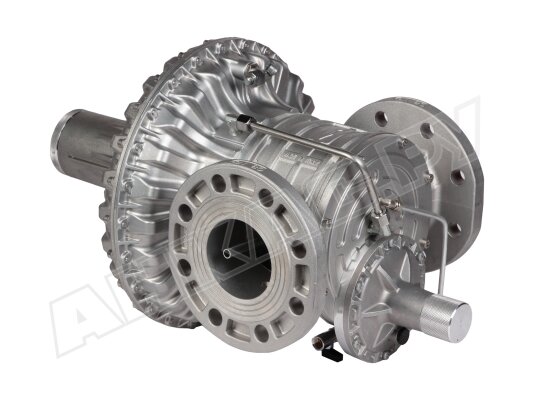

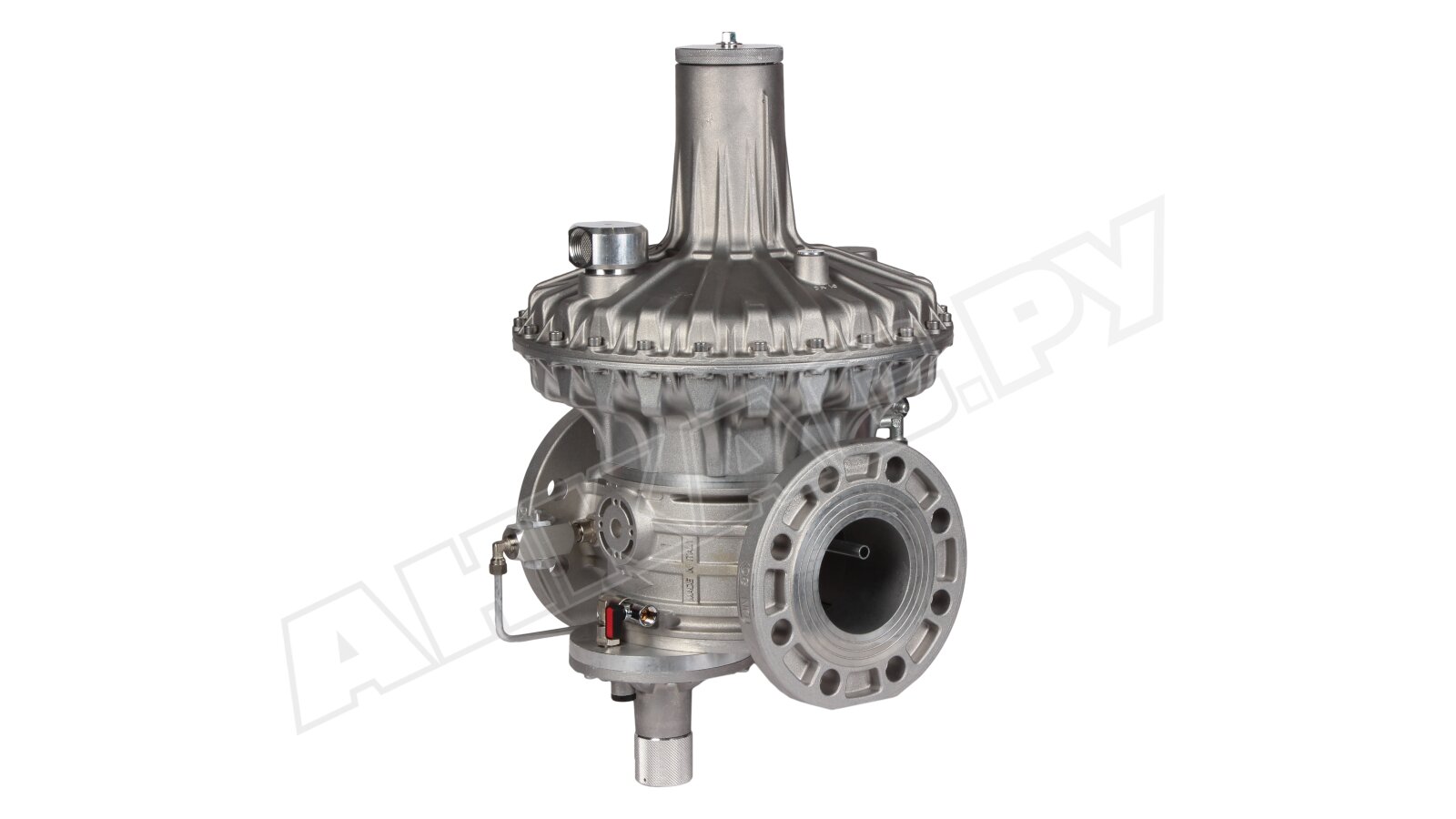

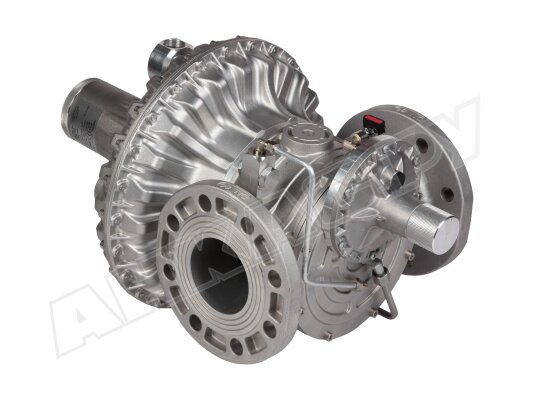

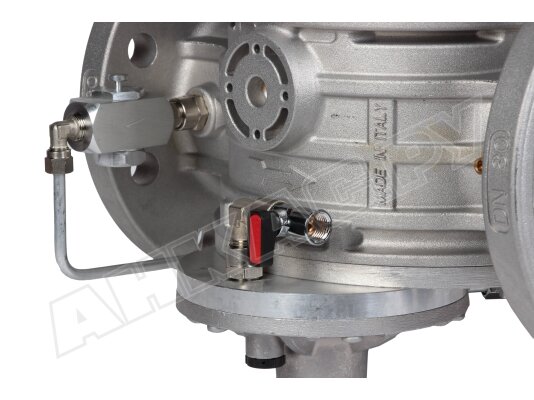

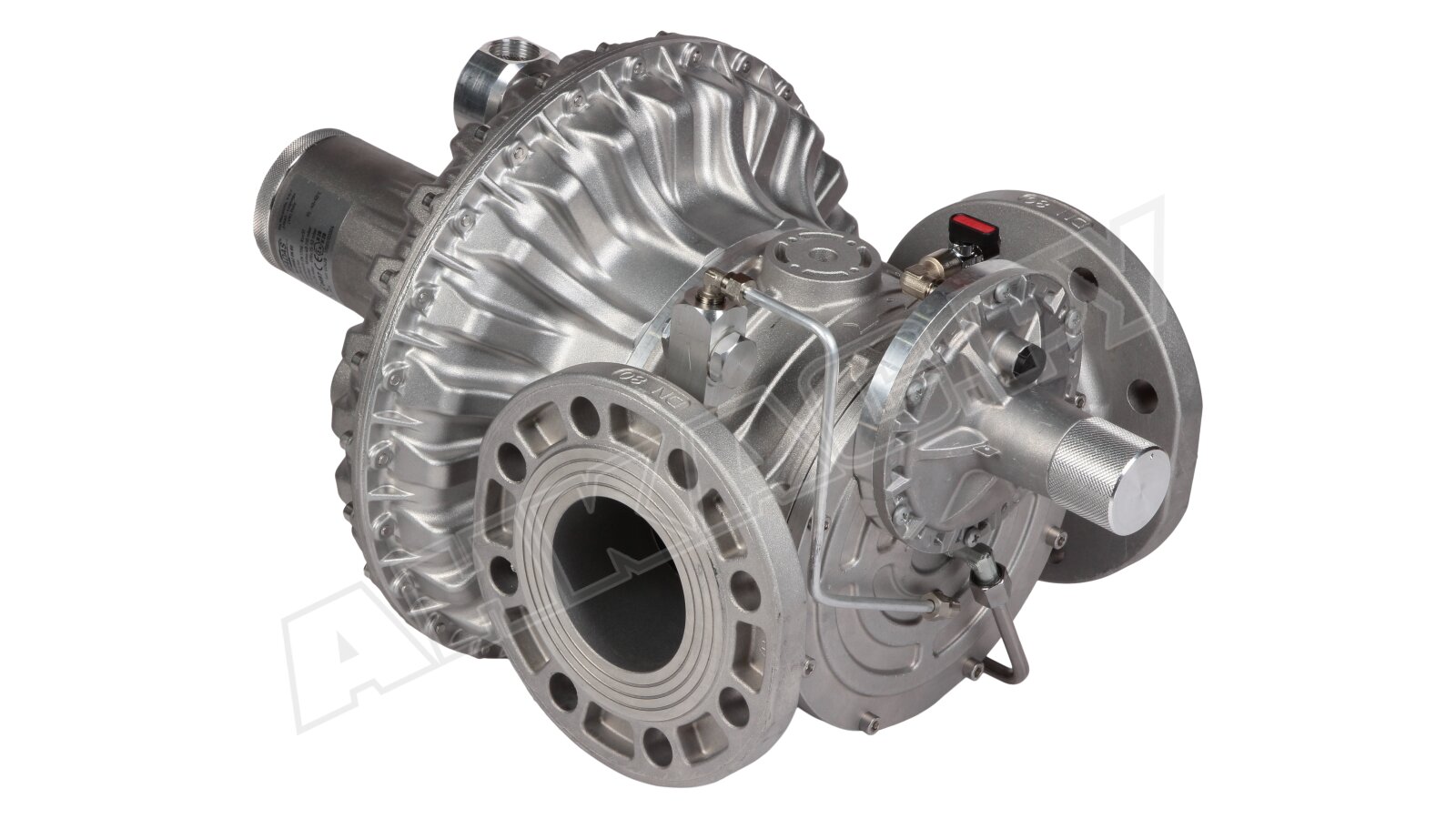

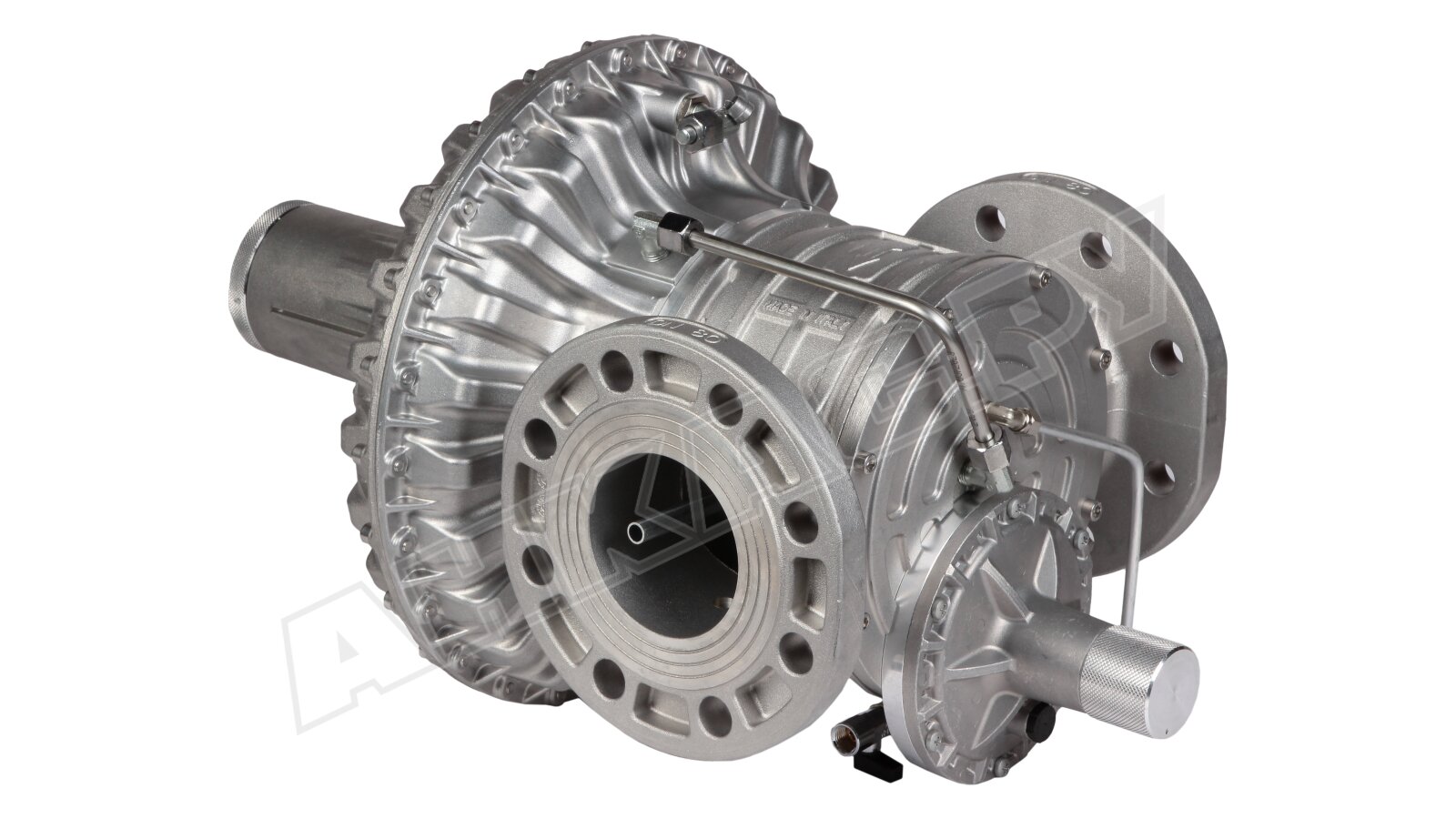

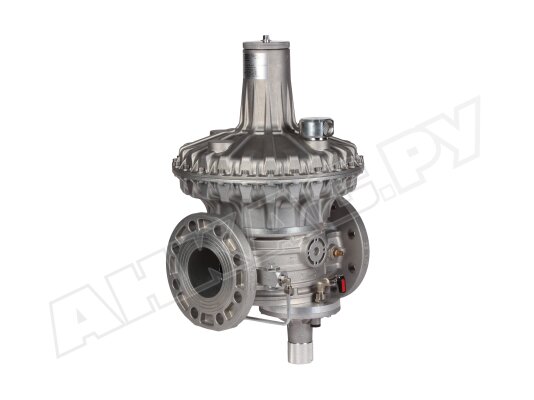

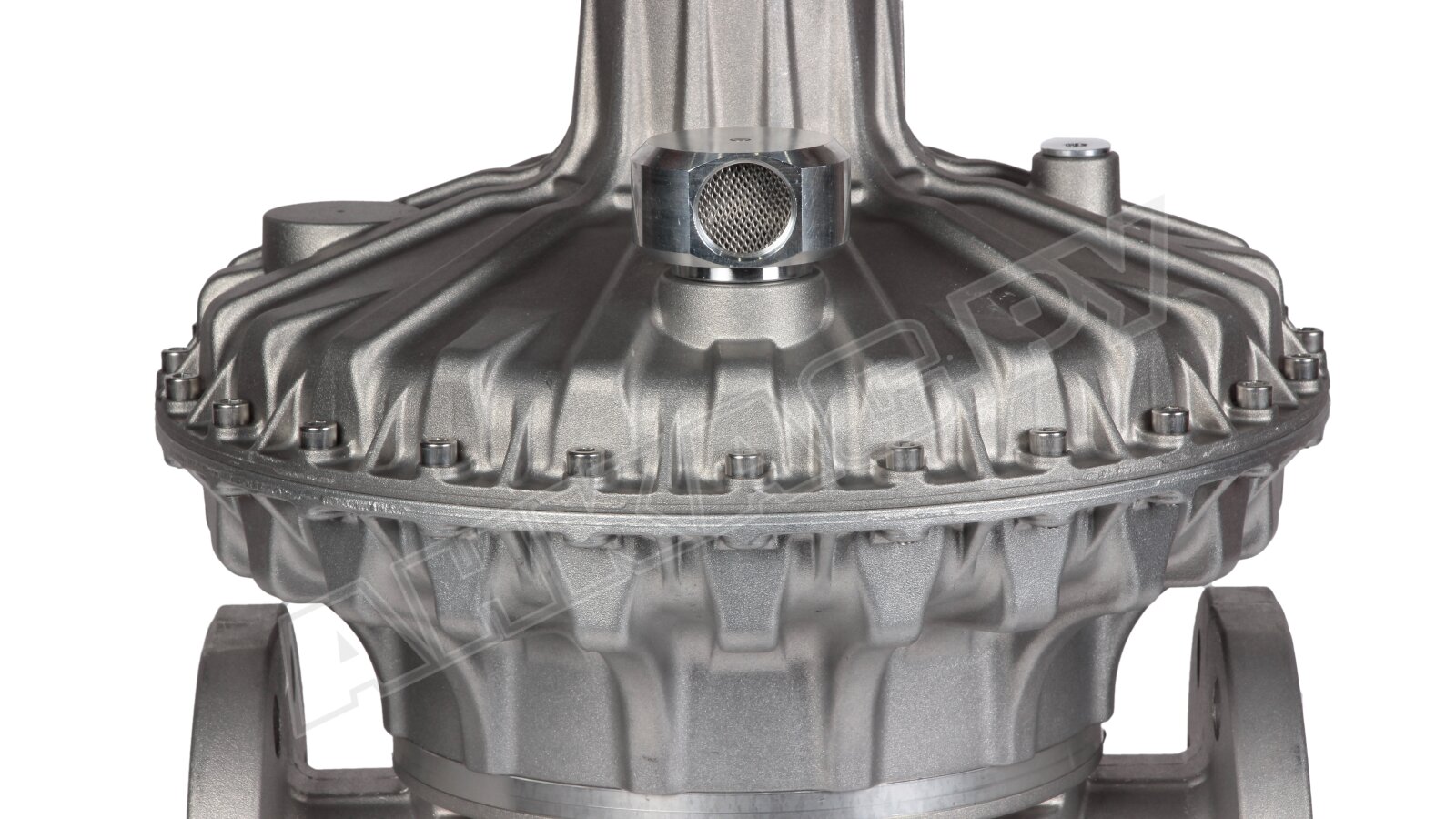

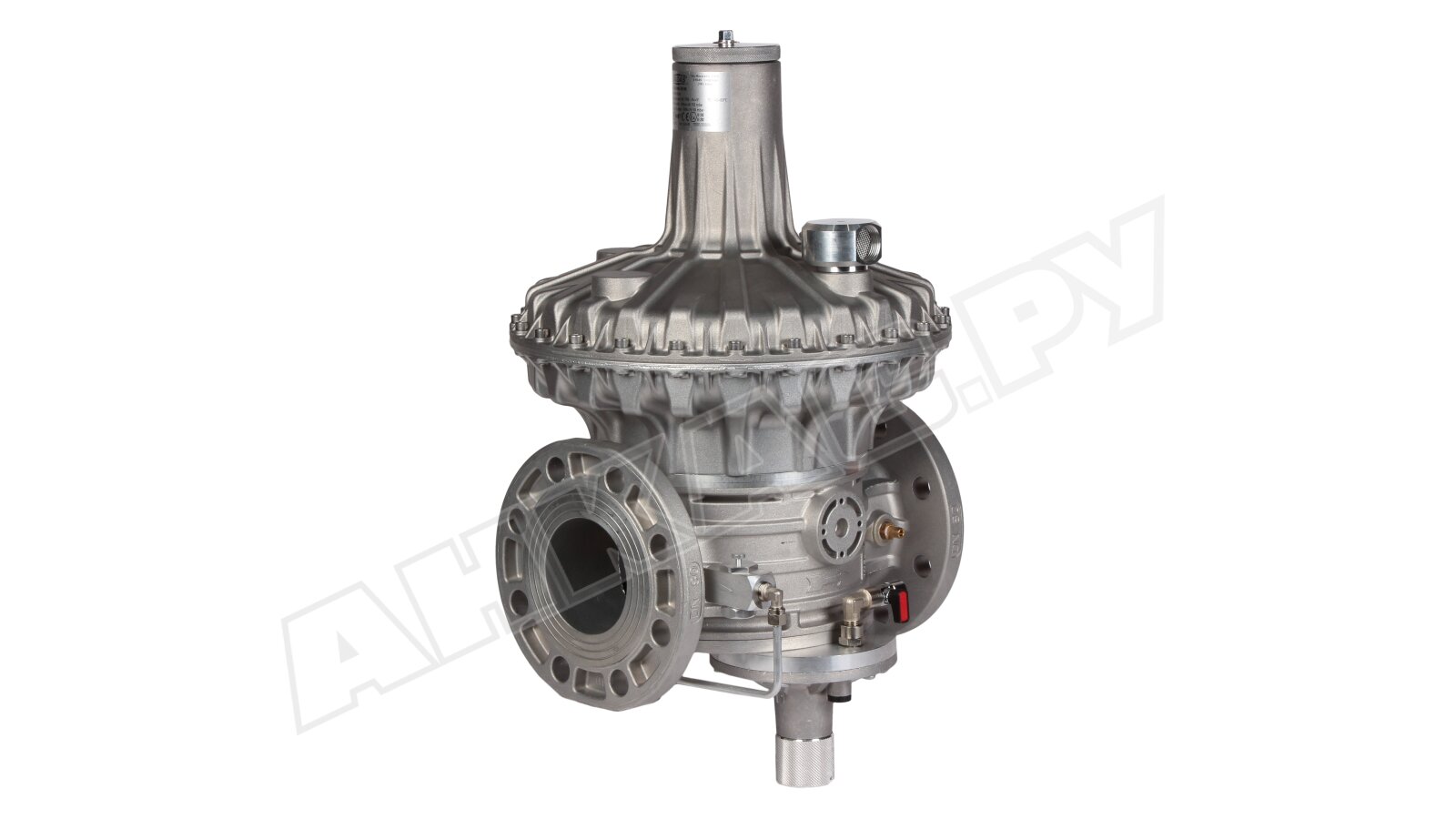

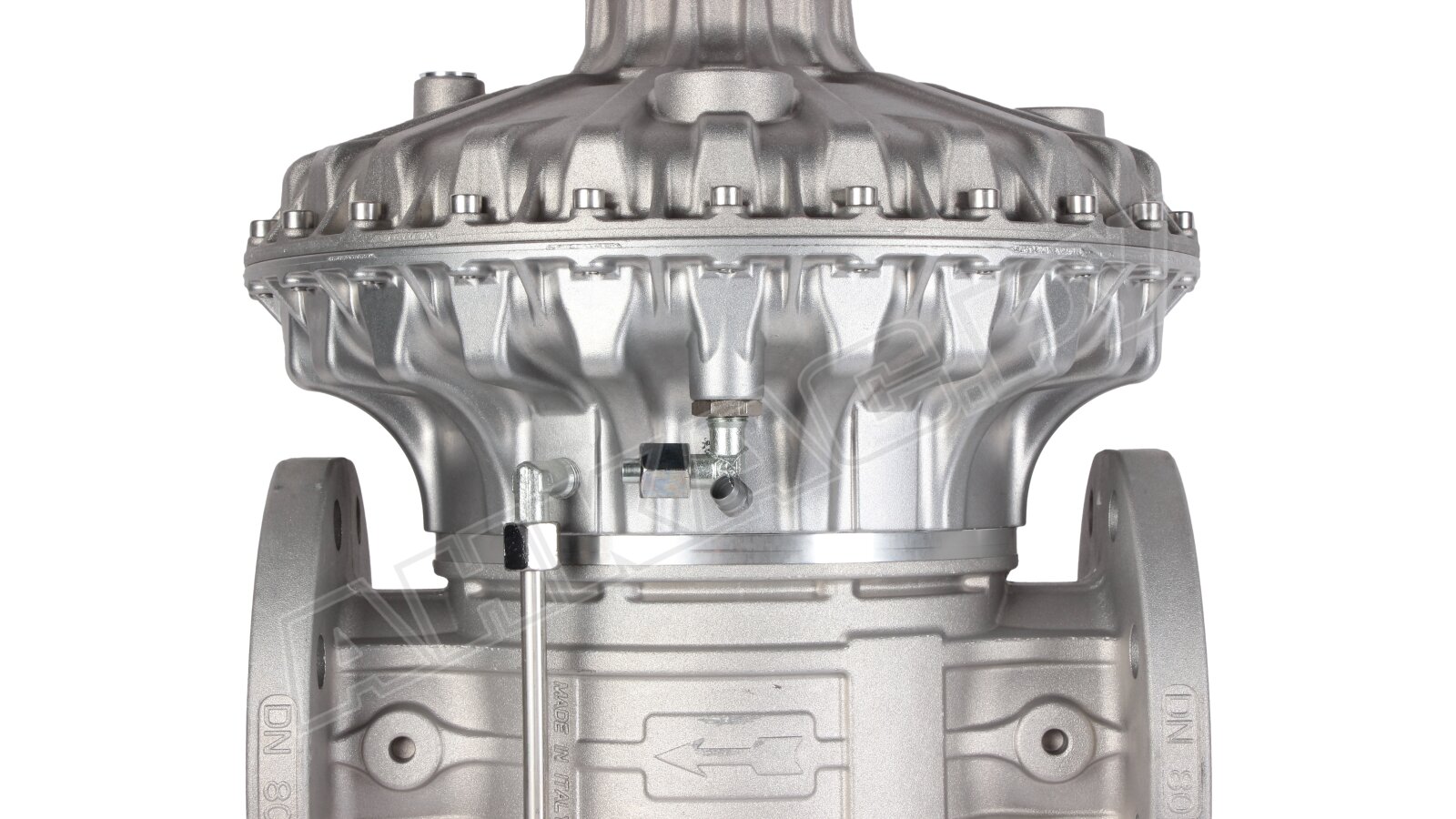

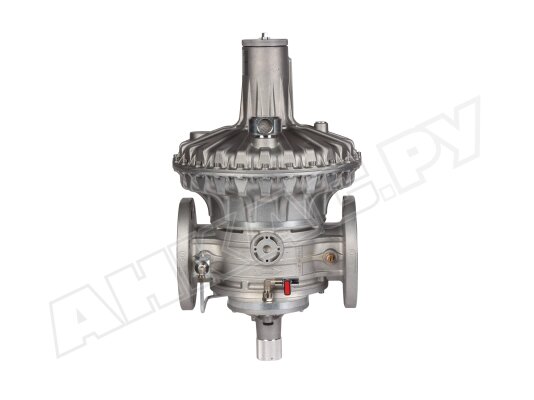

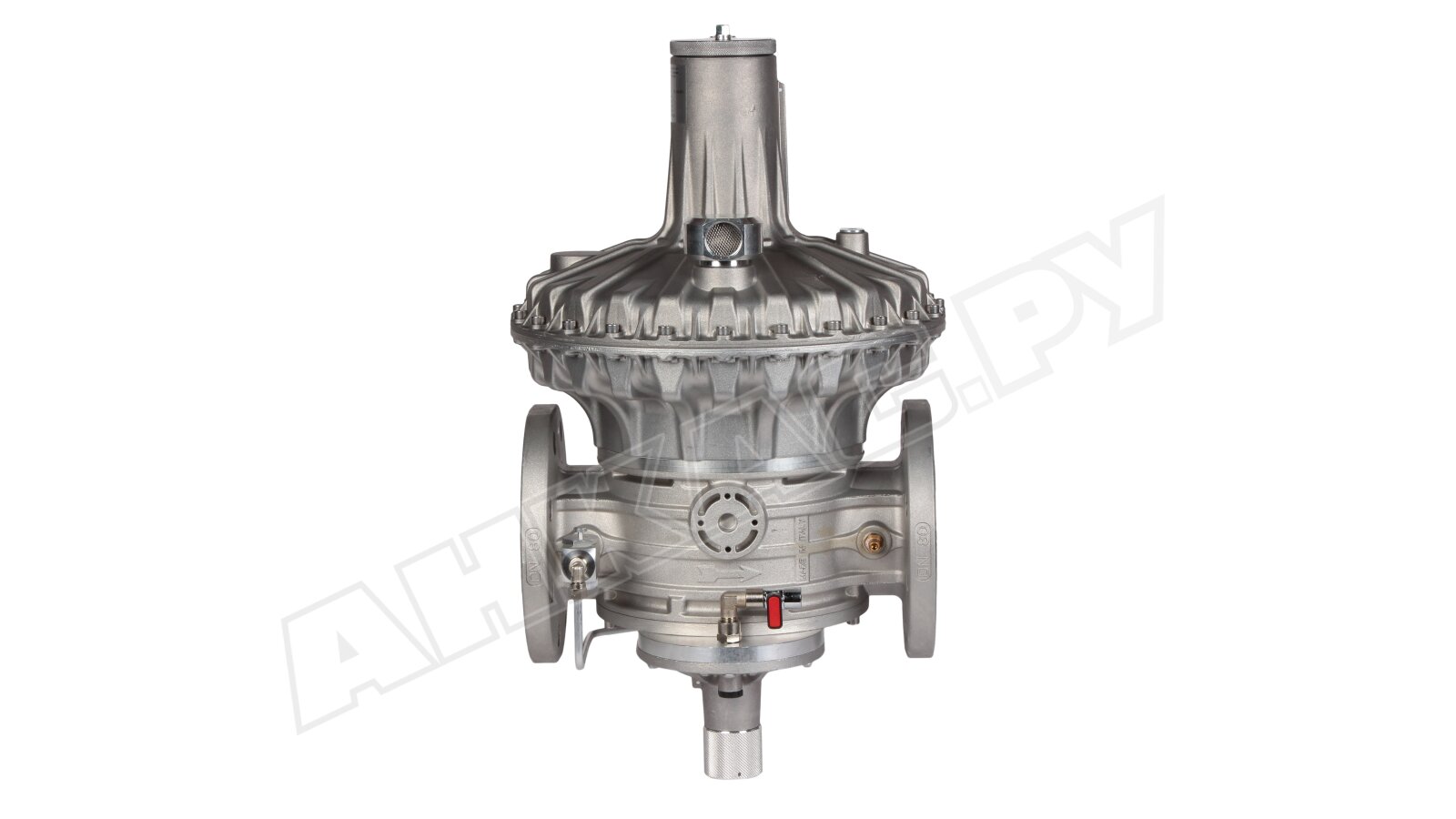

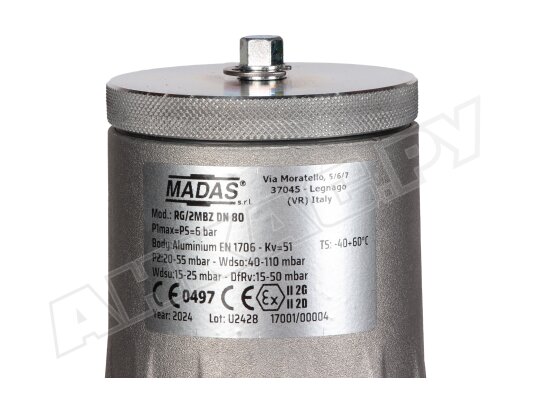

Регулятор давления газа Madas RG/2MBZ DN 80, RB09Z 120











- 6000 мбар
- от 20 до 55 мбар
- от 25 до 108 мбар
- DN 80
- от -40 до 60 °C
- 12.5 кг
- 33x31x53.5 см
Описание товара
Регулятор давления газа Madas RB09Z 120 встраивается в крупные промышленные системы редуцирования давления газа с давлением в сети до 6 бар. Оснащен защитными устройствами для безопасной эксплуатации газопотребляющего оборудования. Служит для понижения входного давления и поддержания его на заданном уровне независимо от изменений во входящей магистрали.
Виды газа
Регулятор Madas RB09Z используется для природного, сжиженного газа и других неагрессивных газов, отвечающих требованиям госстандарта 5542-87 (только сухие газы). Версии для биогаза предоставляются под заказ.
Основные характеристики:
- комбинированный регулятор прямого действия;
- давление на входе в регулятор: не более 6000 мбар;
- настройка давления после регулятора в пределах 20-55 мбар;
- диапазоны настройки ПЗК: 60-260 мбар/ 15-70 мбар;
- срабатывание сбросного клапана от 57 до 180 мбар;
- класс точности регулятора: P2 (AC) ±10%;
- минимальный расход газа: 0,1 нм3/ч;
- конструкции класса А герметичности по нормам EN 88-2;
- точность срабатывания ПСК/ ПЗК: ±5%/ ±10%;
- время закрытия отсечного клапана: < 1 секунды;
- фланцевый способ присоединения, размер фланцев DN 80;
- прямое (линейное) соединение;
- пропускная способность: до 4500 нм3/ч;
- эксплуатационные температуры (окружающий воздух): -40...+60 °C;
- периодичность замены: мембраны регулятора и ПЗК – раз в 5 лет, пружины – через 20 лет;
- срок службы регулятора при соблюдении сроков ТО и замены деталей: 40 лет.
Встроенные устройства безопасности
Регулятор укомплектован:
- предохранительно-запорным клапаном (ПЗК), который реагирует на чрезмерное повышение и понижение давления перекрытием потока газа (срабатывает также при нулевом давлении);
- предохранительно-сбросным клапаном (ПСК) для сброса избыточного давления, защиты трубопровода от перегрузок.
Для помещений с плохим вентилированием требуется предусмотреть отвод газа, выпущенного ПСК, наружу.
Повторный запуск регулятора выполняется вручную после устранения причин, вызвавших недопустимое повышение/ понижение давления.
Опция: индикатор положения ПЗК для контроля работы запорного клапана.
Место установки
Комбинированный регулятор давления размещается в помещениях и на улице (зоны 1 или 2 взрывоопасности). Не допускается попадание на корпус осадков, влаги, обледенение, использование в местах с агрессивной средой, способной разрушить металлические элементы конструкции и материал уплотнений.
Монтаж
Возможные варианты монтажа: на горизонтальный (пружина направлена строго вверх, рекомендуется) и вертикальный трубопровод. При установке регулятора в других положениях, отличных от рекомендуемого, срок его службы сокращается.

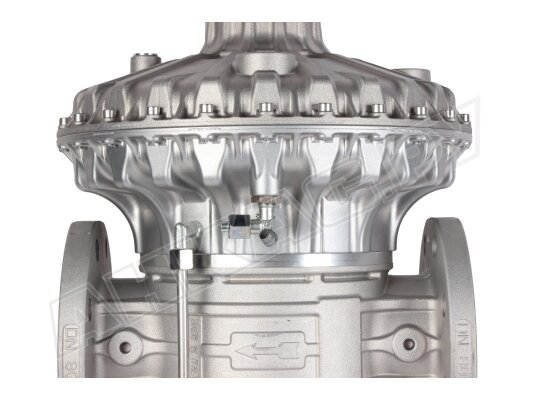

На корпус нанесена стрелка, указывающая ход потока (к потребителю). Настройка давления регулятора и клапанов выполняется под контролем манометра.
Сфера применения
Регуляторы давления Madas RB предназначены для оснащения крупных промышленных установок, функционирующих на газе. Встраиваются в узлы редуцирования давления, газорегуляторные пункты, станции газораспределения, используются на различных объектах газоснабжения с большим расходом.
Обслуживание
Каждые полгода требуется замерять выходное давление и давление срабатывания ПЗК/ ПСК. Замену основных деталей следует выполнять каждые 5 лет (рабочая мембрана регулятора, мембрана ПЗК) и 20 лет (пружины).
Достоинства:
- высокая пропускная способность;
- стабильное давление газа на выходе при изменяющемся входном давлении;
- использование в системах с высоким давлением в магистрали, до 6 бар;
- комбинированная конструкция, защитные устройства (клапаны ПЗК и ПСК);
- быстрое срабатывание ПЗК (перекрытие потока газа);
- исполнение для низкотемпературного использования;
- установка в горизонтальном и вертикальном положении;
- возможность уличной эксплуатации;
- 24 месяца гарантийного сервисного обслуживания.
В линейке Madas RB представлены модели с фланцевым и резьбовым присоединением, разными диапазонами настройки выходного давления, различной комплектацией. Купить регуляторы давления газа можно со склада и под заказ.
Основные характеристики
* Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
Файлы и инструкции
-
ФайлПаспорт на регулятор давления газа Madas RG/2MBZ DN 80.pdf
846.68 Кб, 26.02.2021
