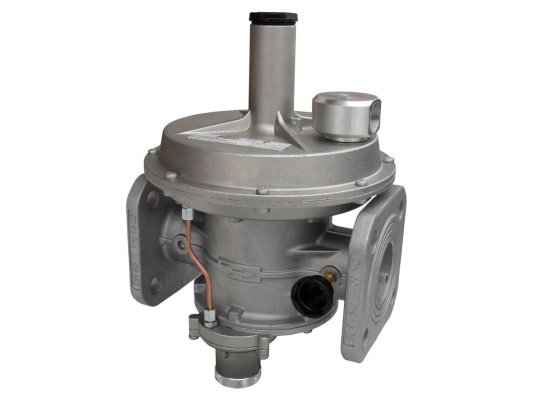

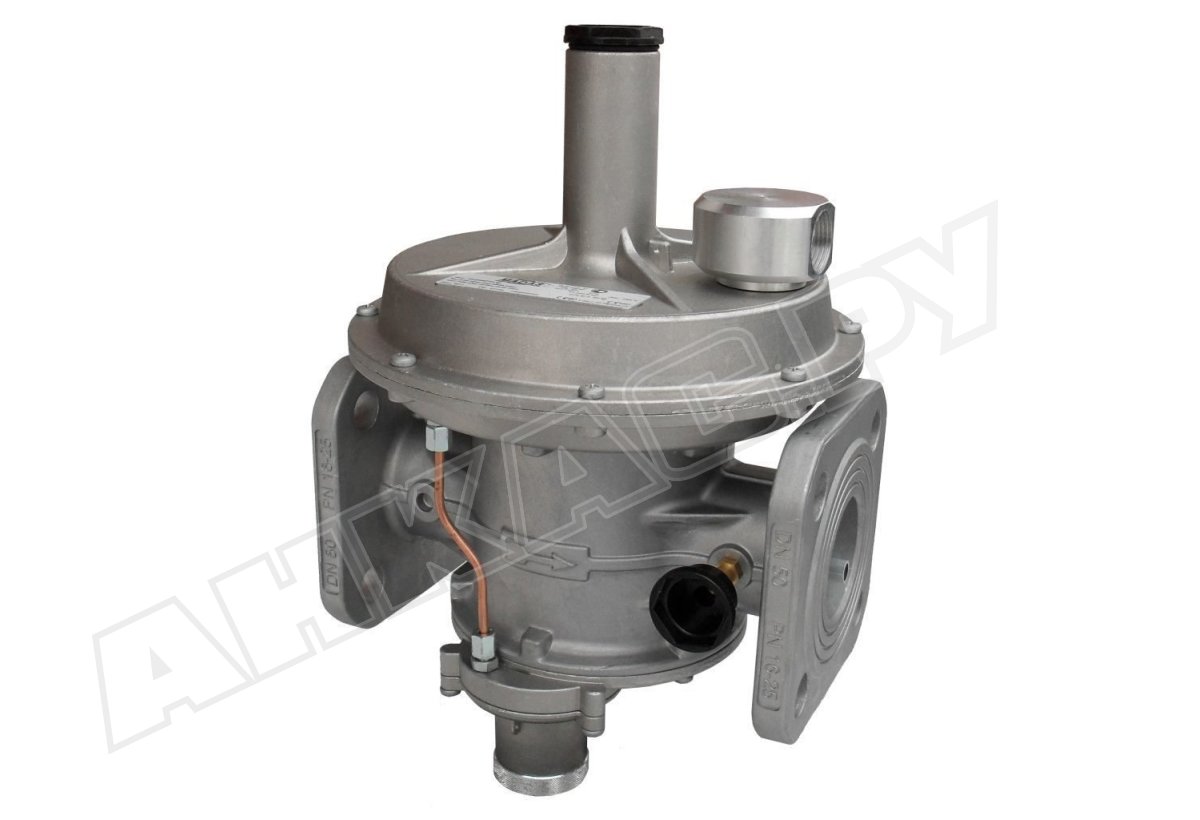

Регулятор давления газа Madas RB08Z 130

Регулятор давления газа Madas RB08Z 130 используется в крупных системах потребления сухих, неагрессивных газов для редуцирования давления и поддержания на заданном уровне. Обеспечивает постоянство давления после себя при изменениях давления в газораспределительной сети. Оснащен дополнительными защитными устройствами, повышающими уровень безопасности. Рассчитан на входное давление 6 бар.

Используемые газы

Регулятор Madas RB08Z подходит для метана, сжиженного газа, воздуха, азота и других неагрессивных газов, соответствующих ГОСТ 5542-87 (только сухие газы). Модификации для биогаза поставляются под заказ.

Основные характеристики:

• комбинированный регулятор прямого действия;
• входное давление: не более 6000 мбар;
• рабочий диапазон давления после регулятора: 50-130 мбар;
• настройка ПЗК в пределах: 60-260 мбар/ 15-70 мбар;
• диапазон срабатывания ПСК: 57-180 мбар;
• класс точности регулятора: P2 (AC) ±10%;
• минимальное потребление газа: 0,1 нм3/ч;
• конструкции класса А герметичности по стандарту EN 88-2;
• точность срабатывания ПСК/ ПЗК: ±5%/ ±10%;
• отсечка потока в течение 1 секунды запорным клапаном;
• фланцевый способ присоединения, размер фланцев DN 65;
• прямое (линейное) соединение;
• пропускная способность: до 4400 нм3/ч;
• работа при температурах окружающего воздуха: -40...+60 °C;
• заменяемые узлы: мембраны регулятора и ПЗК (раз в 5 лет), пружины (через 20 лет);
• срок службы при соблюдении рекомендаций по ТО и замене деталей: 40 лет.

Встроенные защитные устройства

Регулятор давления газа Madas RB08Z оснащен клапанами безопасности:

• предохранительно-запорным клапаном (ПЗК), реагирующим на чрезмерное повышение и понижение выходного давления отсечкой потока (срабатывает также при нулевом давлении);
• предохранительно-сбросным клапаном (ПСК) для стравливания избыточного давления, защиты трубопровода от сверхнагрузок.

При установке комбинированного регулятора внутри помещений с недостаточной вентиляцией следует предусмотреть отведение газа, выпущенного ПСК, наружу.

После срабатывания ПЗК запуск регулятора осуществляется вручную при устранении причин, вызвавших аварийное повышение/ понижение давления.

Доступна опция: индикатор положения ПЗК для отслеживания работы запорного устройства.

Место установки

Комбинированный регулятор давления подходит для внутреннего и уличного размещения (под навесом или другим приспособлением, исключающим попадание осадков). Устанавливается на объекты зоны 1 или 2 взрывоопасности. Не пригоден для эксплуатации в условиях окружающей среды, содержащей агрессивные вещества, способные разрушить металлические части и материал уплотнений.

Монтаж

Допускается горизонтальный (пружина направлена строго вверх, рекомендуется) и вертикальный монтаж. При размещении регулятора в других положениях, не соответствующих рекомендуемому, сокращается срок его службы.

На корпусе предусмотрена стрелка, указывающая направление движения газа для правильной сборки установки. Настройка давления регулятора и клапанов осуществляются под контролем манометра.

Сфера применения

Регулятор давления Madas RB подходит для оснащения крупных установок, работающих на газе, с давлением в магистрали до 6 бар. Основные места применения: узлы редуцирования давления, газорегуляторные пункты, станции газораспределения, различные объекты газоснабжения с высоким потреблением газа.

Обслуживание

Каждые полгода необходимо проверять давление на выходе из регулятора и давление срабатывания ПЗК и ПСК. Замену основных деталей выполняют каждые 5 лет (рабочая мембрана регулятора, мембрана ПЗК) и 20 лет (пружины).

Достоинства:

• высокая пропускная способность;
• постоянное давление подачи газа при изменяющемся входном давлении;
• применение в системах с высоким давлением в магистрали, до 6 бар;
• комбинированная конструкция, встроенные клапаны (ПЗК и ПСК);
• быстрое срабатывание ПЗК (отсечение потока газа);
• исполнение для низкотемпературной эксплуатации;
• монтаж в горизонтальном и вертикальном положении;
• возможность уличного размещения;
• 24 месяца гарантии производителя.

В линейке Madas RB представлены модели с фланцевым и резьбовым соединением, широким выбором диапазонов настройки давления, различной комплектацией. Купить регуляторы давления газа можно со склада и под заказ.
