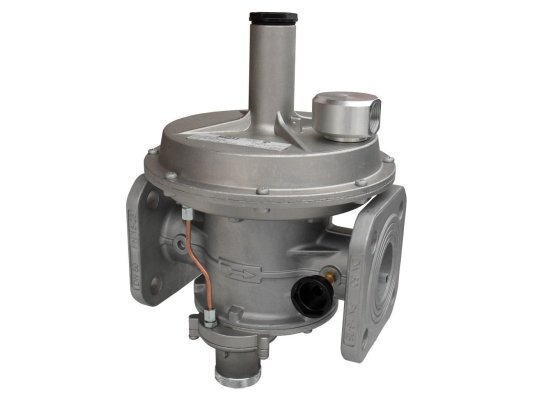

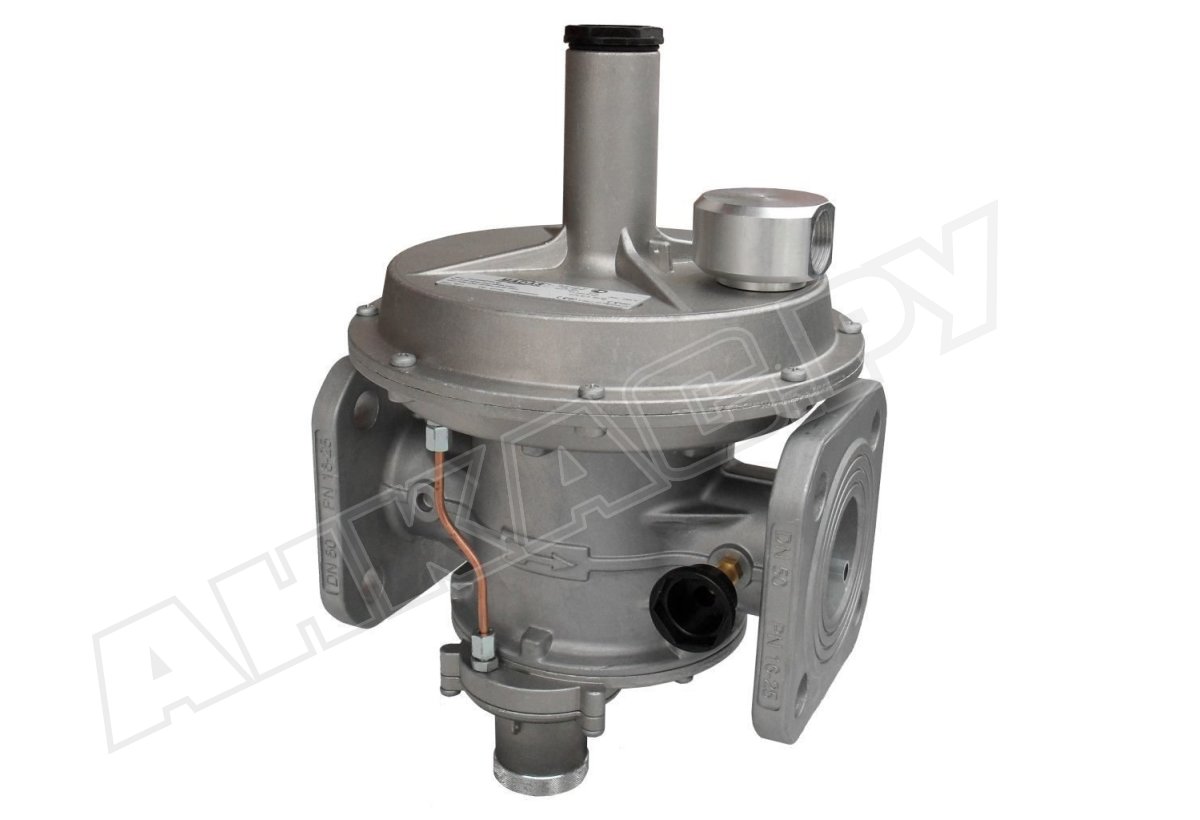

Регулятор давления газа Madas RB08Z 120

Регулятор давления газа Madas RB08Z 120 входит в серию комбинированных регуляторов с защитными устройствами для повышения уровня безопасности и снижения нагрузки на трубопровод. Используется для промышленных газопотребляющих установок с давлением в распределительной сети до 6 бар. Понижает и автоматически поддерживает стабильное давление после себя в соответствии с настройками пружины при изменяющемся входном давлении. Отличается высокой пропускной способностью, адаптацией к низкотемпературной эксплуатации, высоким уровнем герметичности.

Используемый газ

Комбинированный регулятор прямого действия Madas RB08Z может использоваться для метана, сжиженного газа, воздуха, азота и другой неагрессивной среды, соответствующей ГОСТ 5542-87 (сухие газы). Версии для биогаза доступны под заказ после уточнения состава газа.

Основные характеристики:

• максимально допустимое давление в системе: 6000 мбар;
• рабочий диапазон выходного давления: 20-55 мбар;
• настройка ПЗК в пределах: 30-110 мбар/ 10-25 мбар;
• диапазон срабатывания ПСК: 25-108 мбар;
• класс точности регулятора: P2 (AC) = ±10%;
• минимальный расход: 0,1 нм3/ч;
• герметичность конструкции класса А по EN 88-2, работа без утечек;
• точность срабатывания ПСК/ ПЗК: ±5%/ ±10%;
• время реагирования предохранительного запорного клапана < 1 сек.;
• фланцевый монтаж, размер фланцев DN 65;
• прямое (линейное) соединение;
• пропускная способность: максимум 4400 нм3/ч;
• допустимые внешние температуры: -40...+60 °C;
• заменяемые элементы конструкции: мембрана регулятора, мембрана ПЗК, пружина;
• срок службы регулятора при своевременном ТО и замене основных узлов: 40 лет.

Встроенные защитные устройства

Регулятор давления газа Madas RB08Z оснащен устройствами безопасности:

• предохранительно-запорным клапаном (ПЗК) для быстрой и герметичной отсечки потока газа к потребителю при превышении или понижении давления за допустимые границы, а также при нулевом давлении;
• предохранительно-сбросным клапаном (ПСК) для выпуска избыточного давления при резком скачке выходного давления.

При размещении регулятора давления в помещениях с плохой вентиляцией необходимо предусмотреть вывод газа, выпущенного ПСК, наружу.

Запуск регулятора при перекрытии газопровода запорным клапаном осуществляется вручную после устранении причин, которые привели к недопустимому росту/ падению давления.

Опциональное предложение – индикатор положения ПЗК для контроля закрытия клапана.

Размещение и монтаж в систему

Регулятор давления устанавливается на объектах зоны 1 или 2 взрывоопасности как внутри помещений, так и на улице, в защищенном от осадков месте. Не пригоден для эксплуатации в условиях агрессивной внешней среды, разрушающей металл и материал уплотнений.

Допускается горизонтальный (вверх пружиной, рекомендуется) и вертикальный монтаж. При установке регулятора в других положениях, отличных от рекомендуемого, сокращается продолжительность его службы.

На корпус нанесена стрелка, указывающая ход потока для правильного позиционирования регулятора при монтаже. Все настройки осуществляются под контролем манометра.

Область применения

Регулятор давления Madas RB рассчитан на использование в крупных промышленных системах и технологических установках редуцирования высокого давления газа. Основные места применения: газорегуляторные пункты, станции газораспределения, различные объекты газоснабжения с высоким расходом.

Обслуживание

Не менее 2-х раз в год проводятся контрольные замеры давления на выходе из регулятора и давления срабатывания ПЗК/ ПСК. Замена основных узлов осуществляется каждые 5 лет (рабочая мембрана регулятора, мембрана ПЗК) и 20 лет (пружины).

Достоинства:

• постоянное давление подачи газа при изменениях давления в сети;
• встроенные защитные устройства (ПЗК и ПСК);
• быстрое срабатывание ПЗК (отсечка потока);
• исполнение для низкотемпературного применения;
• установка в горизонтальном и вертикальном положении;
• возможность уличной эксплуатации;
• 24 месяца гарантии завода;
• 40 лет службы при своевременной замене комплектующих.

В серию Madas RB входят модификации с фланцевым и резьбовым соединением, различными диапазонами настройки давления и комплектацией. Купить регуляторы давления газа можно со склада и под заказ.
