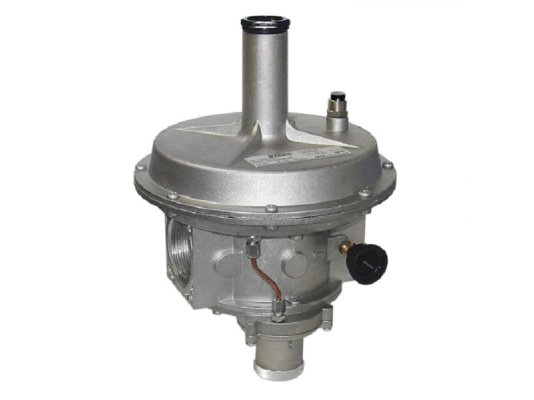

Регулятор давления газа Madas RB07Z R180

Версия с двойной мембраной

Регулятор давления Madas RB07Z R180 оснащен двойной мембраной, дополнительными защитными устройствами, расширяющими функционал. Обеспечивает понижение давления газа и автоматическое поддержание заданных параметров при изменяющемся давлении подачи и расходе. Встраивается в системы редуцирования, газораспределения и газоснабжения промышленных установок с давлением в магистрали не более 6000 мбар.

Особенности регулятора

В состав регулятора входит:

• предохранительно-сбросной клапан для выпуска излишков давления при кратковременном превышении;
• предохранительно-запорный клапан для перекрытия газопровода в случае недопустимого повышения или снижения давления, отсутствия входного давления;
• штуцер на корпусе для контроля настроек давления с помощью манометра.

Установка параметров срабатывания осуществляется регулировочными винтами. Время срабатывания запорного устройства <1 секунды, точность ±10%.

При изготовлении конструкции использованы материалы, стойкие к коррозии, износу, интенсивной эксплуатации. Корпус регулятора изготовлен из алюминиевого сплава, комплектующие – из латуни, нержавеющей оцинкованной стали, стекловолокна 30% на основе нейлона, каучука NBR. Срок службы регулятора – в среднем 40 лет, отдельных элементов 5-20 лет (мембрана предохранительно-запорного клапана и рабочая мембрана рассчитаны на 5-летнюю эксплуатацию, пружина – на 20 лет).

Пуск регулятора давления при активации запорного органа выполняется вручную после устранения причин, вызвавших срабатывание.

Монтаж и условия эксплуатации

Регулятор давления Madas RB07Z R180 размещается в горизонтальный или вертикальный трубопровод. В корпусе выполнены отверстия с внутренне резьбой Rp 2".

Регулятор давления может использоваться:

• в широком диапазоне эксплуатационных температур, от -40 до +60 °С;
• в помещениях или на улице, исключив попадание осадков (под навесом / козырьком);
• в местах отсутствия агрессивного воздействия окружающей среды, разрушающей сталь, алюминий, каучук;
• для работы с метаном, сжиженным газом, азотом, неагрессивными сухими газами, по отдельной заявке – с биогазом.

В случае установки регулятора в помещениях с плохим вентилированием необходимо обеспечить выведение сброшенного ПСК газа в атмосферу. Предусмотрен сбросной выход G3/4".
