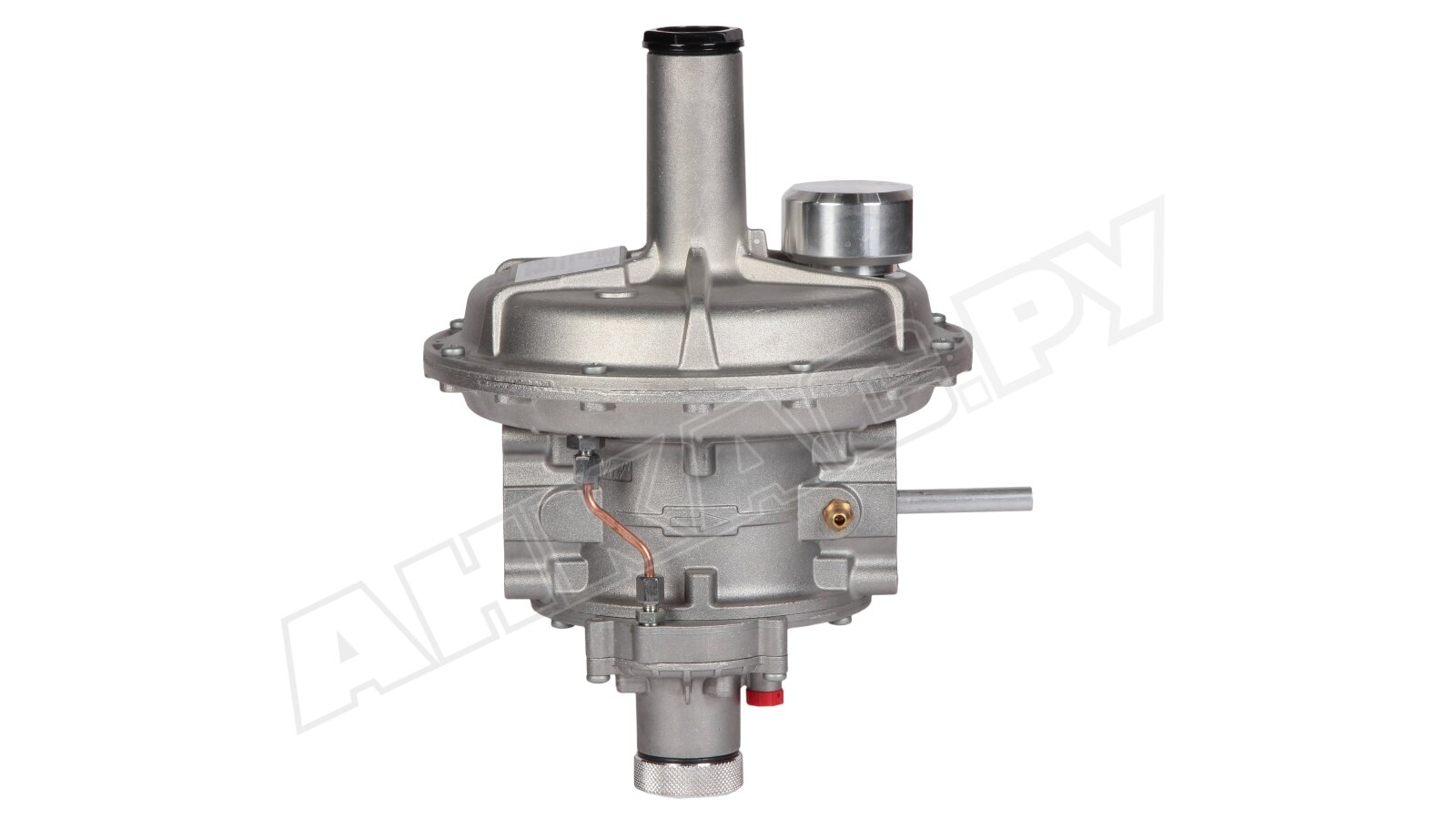

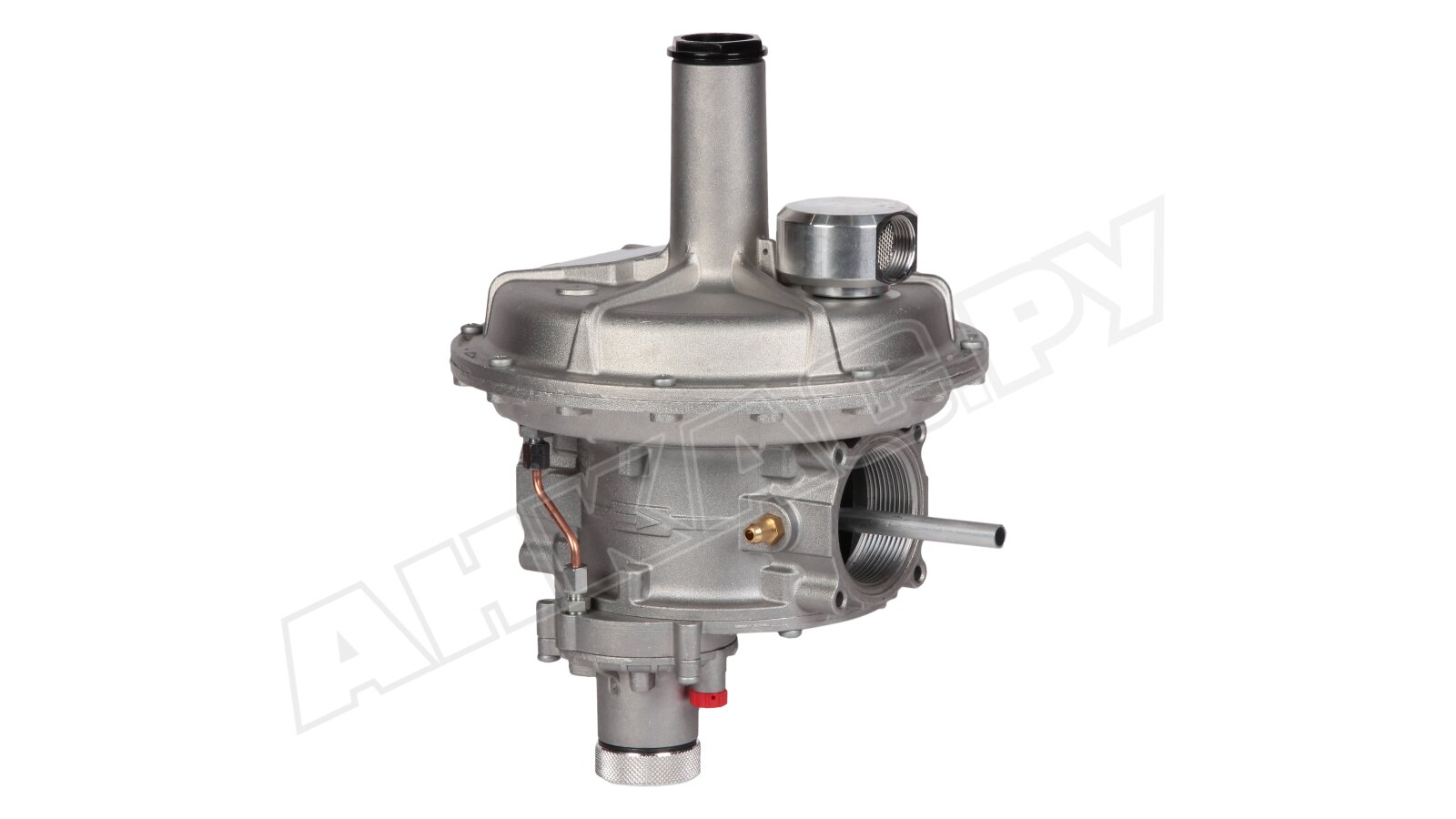

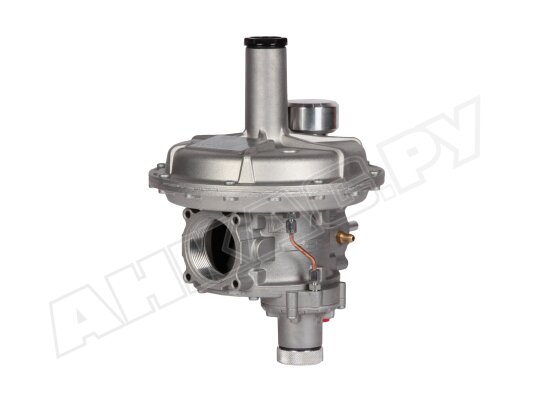

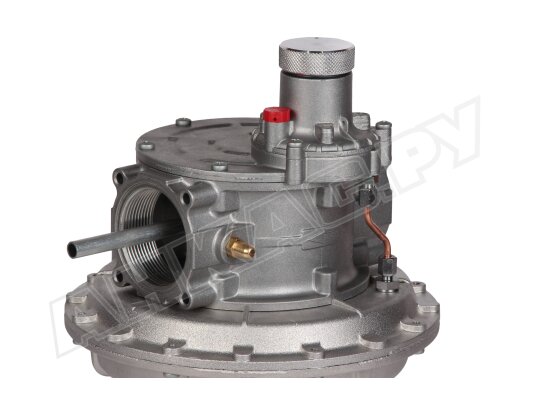

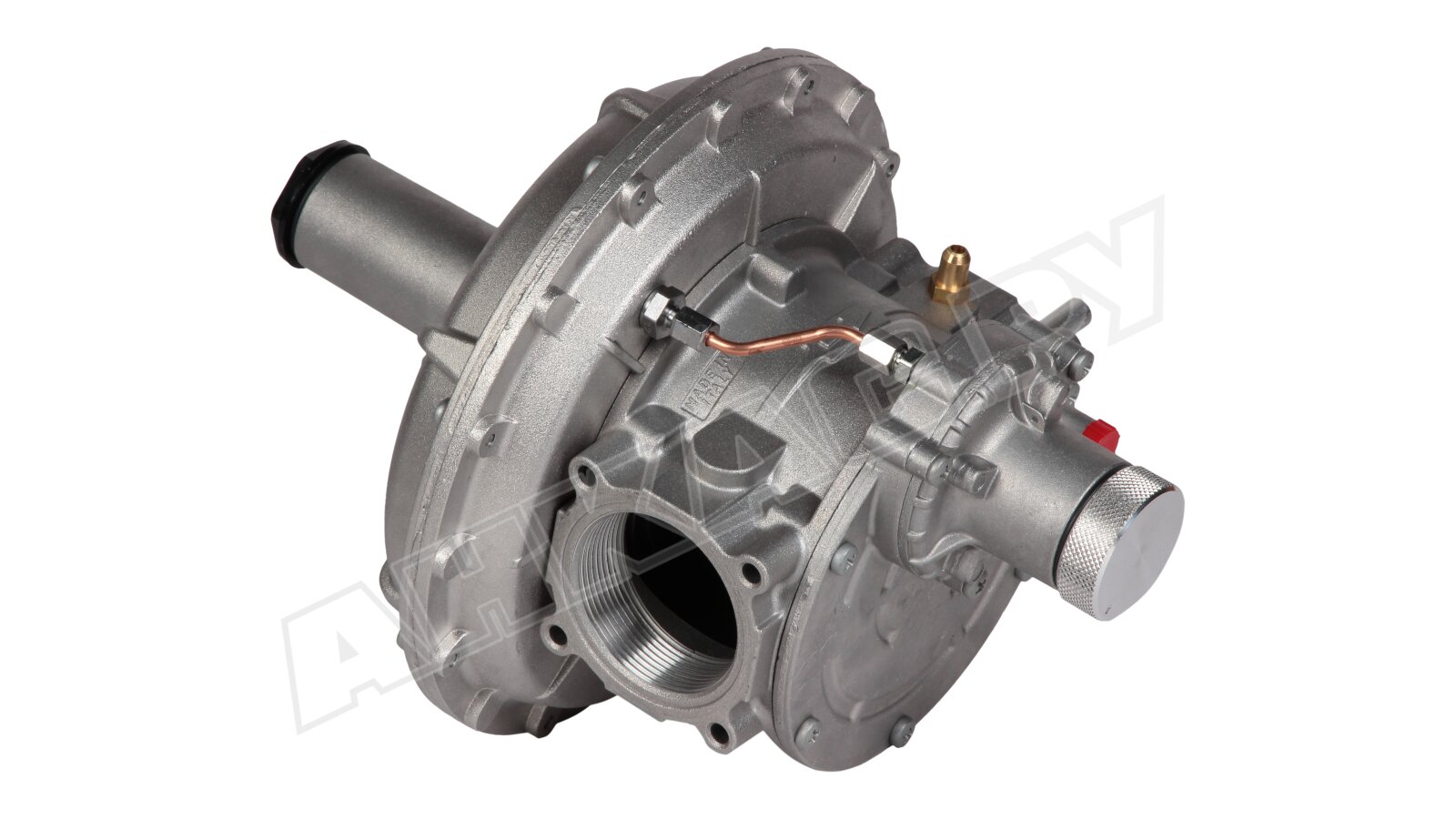

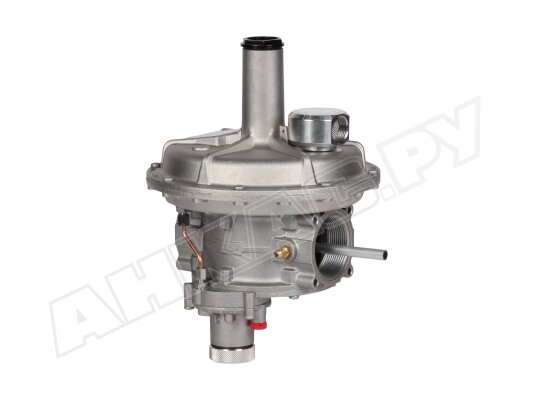

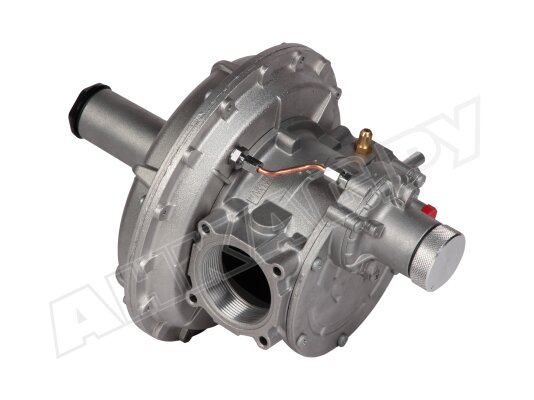

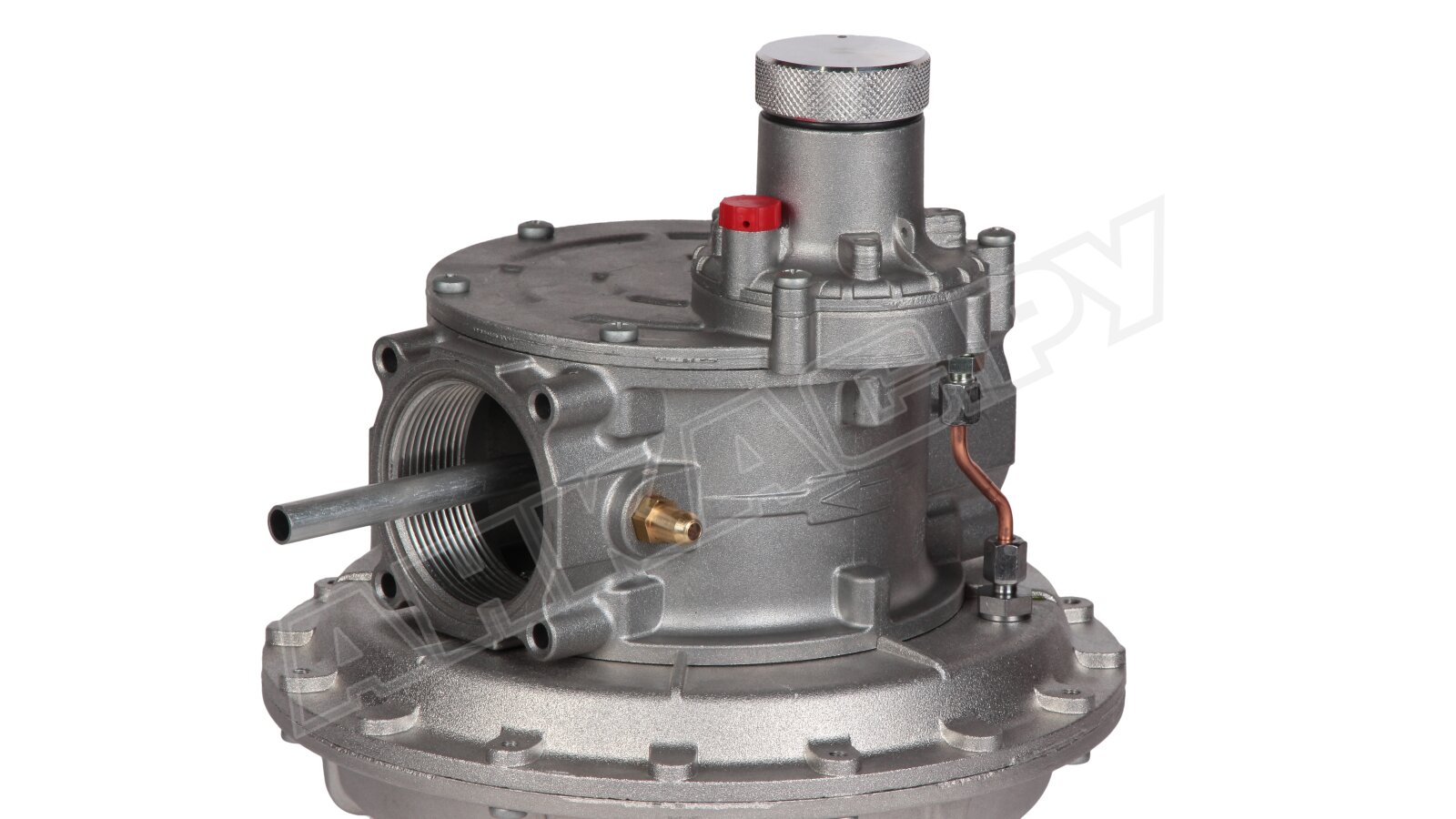

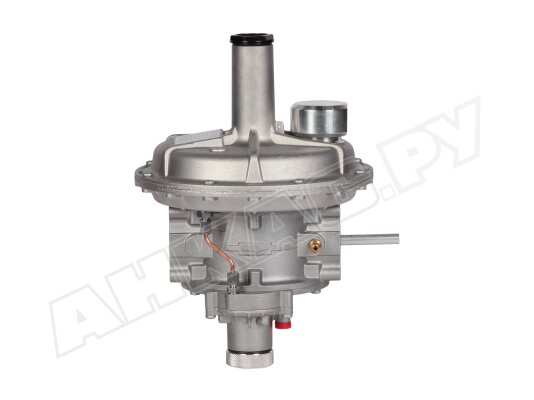

Регулятор давления газа Madas RG/2MBZ DN 50

Версия с усиленной мембраной

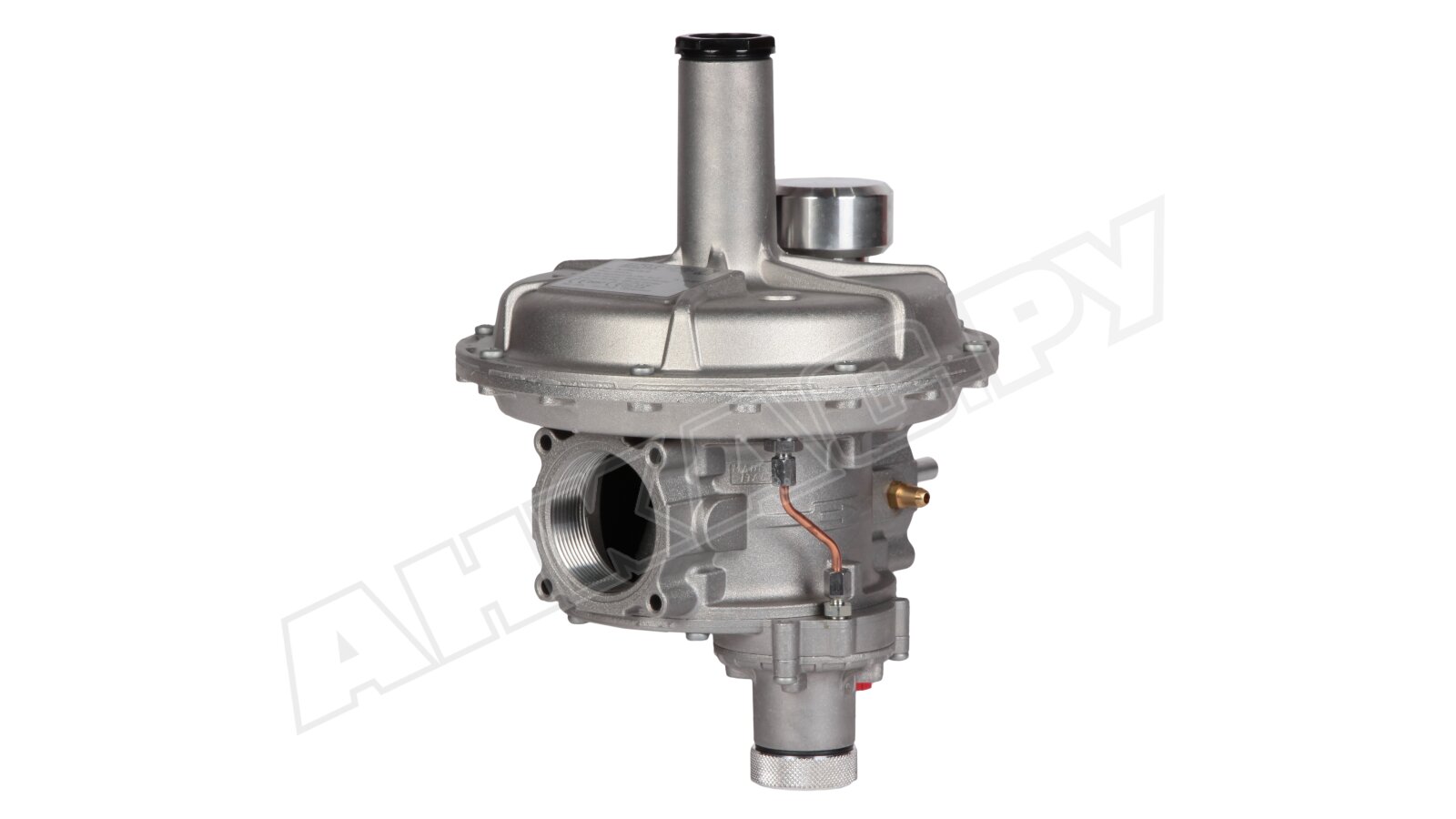

Регулятор давления Madas RB07Z R160 оснащен усиленной мембраной. Сертифицирован по EN 88-2. Применяется в системах газораспределения и газоснабжения с давлением газа до 6000 мбар. Многофункциональное устройство понижает и автоматически поддерживает выходное давление с учетом настроек пружины несмотря на изменяющееся входное давление газа и переменный расход.

Устройство и особенности

• Корпус комбинированного устройства произведен из коррозиестойкого сплава алюминия, конструктивные элементы – из нержавеющей оцинкованной стали, стекловолокна 30% на основе нейлона, латуни, каучука NBR.
• В состав регулятора входят устройства защиты: предохранительно-запорный, предохранительно-сбросной клапаны. ПСК выпускает избыточное давление при кратковременном превышении допустимых значений.
• Встроенный запорный механизм прерывает поступление газа в регулятор при аварийном повышении или понижении выходного давления. Точность срабатывания сбросного клапана ±5%, запорного клапана ±10%.

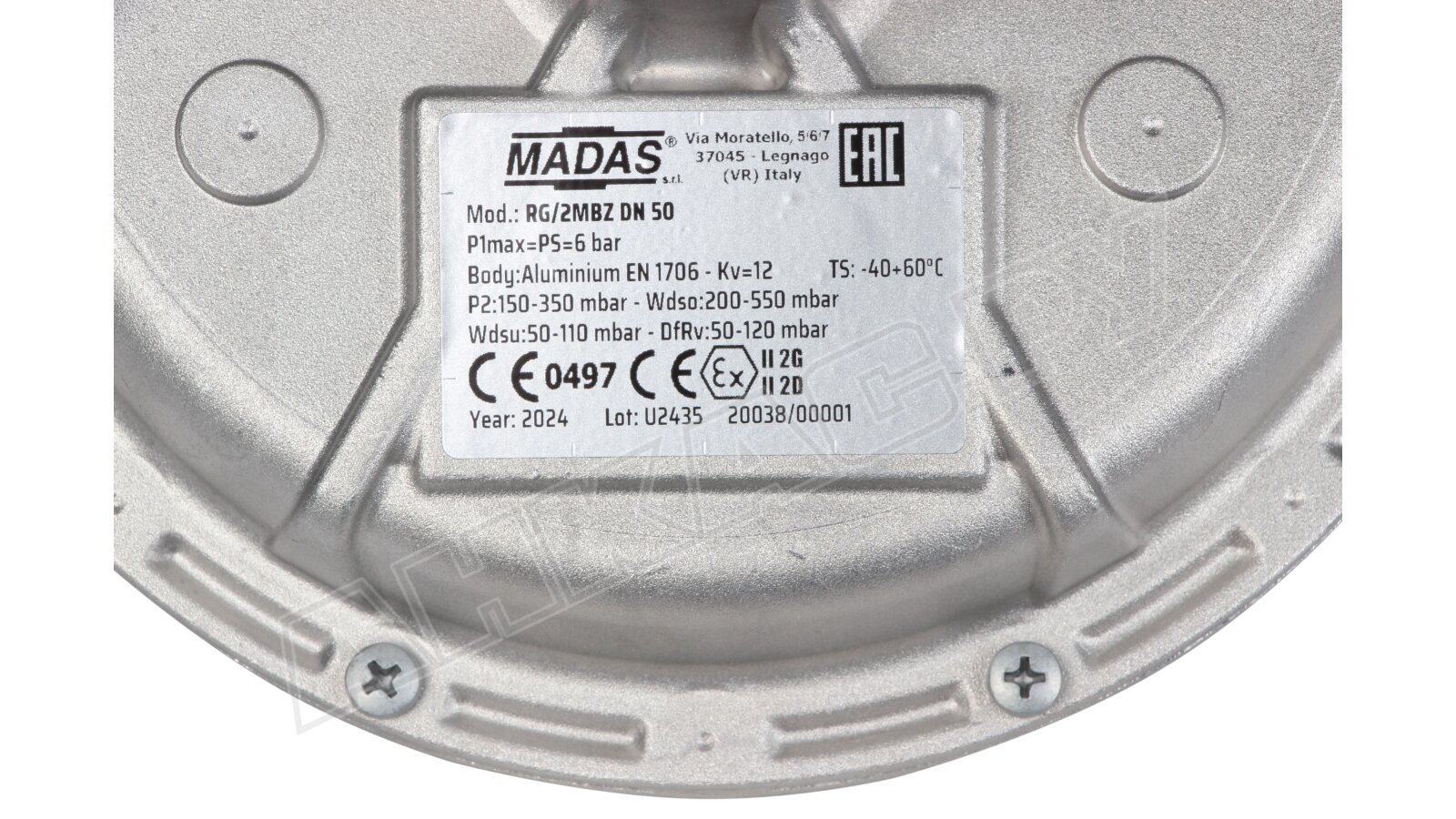

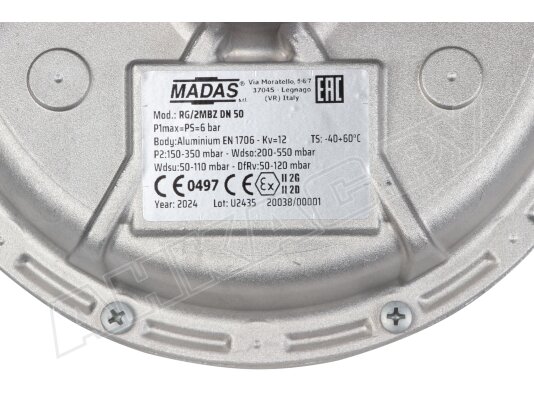

• Выходные параметры давления регулируются в диапазоне 150-350 мбар с помощью винта. На корпусе предусмотрен штуцер для замеров давления.
• Дополнительно возможна установка индикатора положения предохранительно-запорного клапана, сигнал от которого выводится на управляющий пульт (опционально).
• При перекрытии газа запорным механизмом возобновление работы осуществляется вручную после ликвидации причин, вызвавших срабатывание запорного клапана.

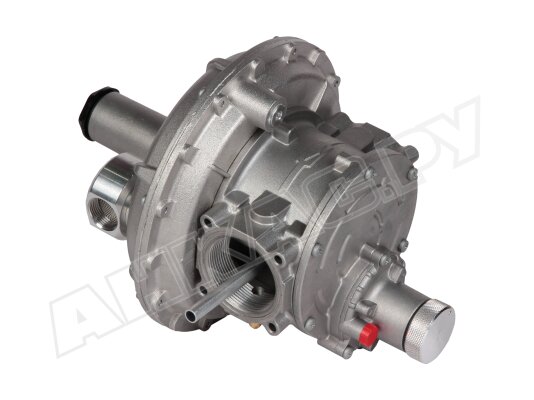

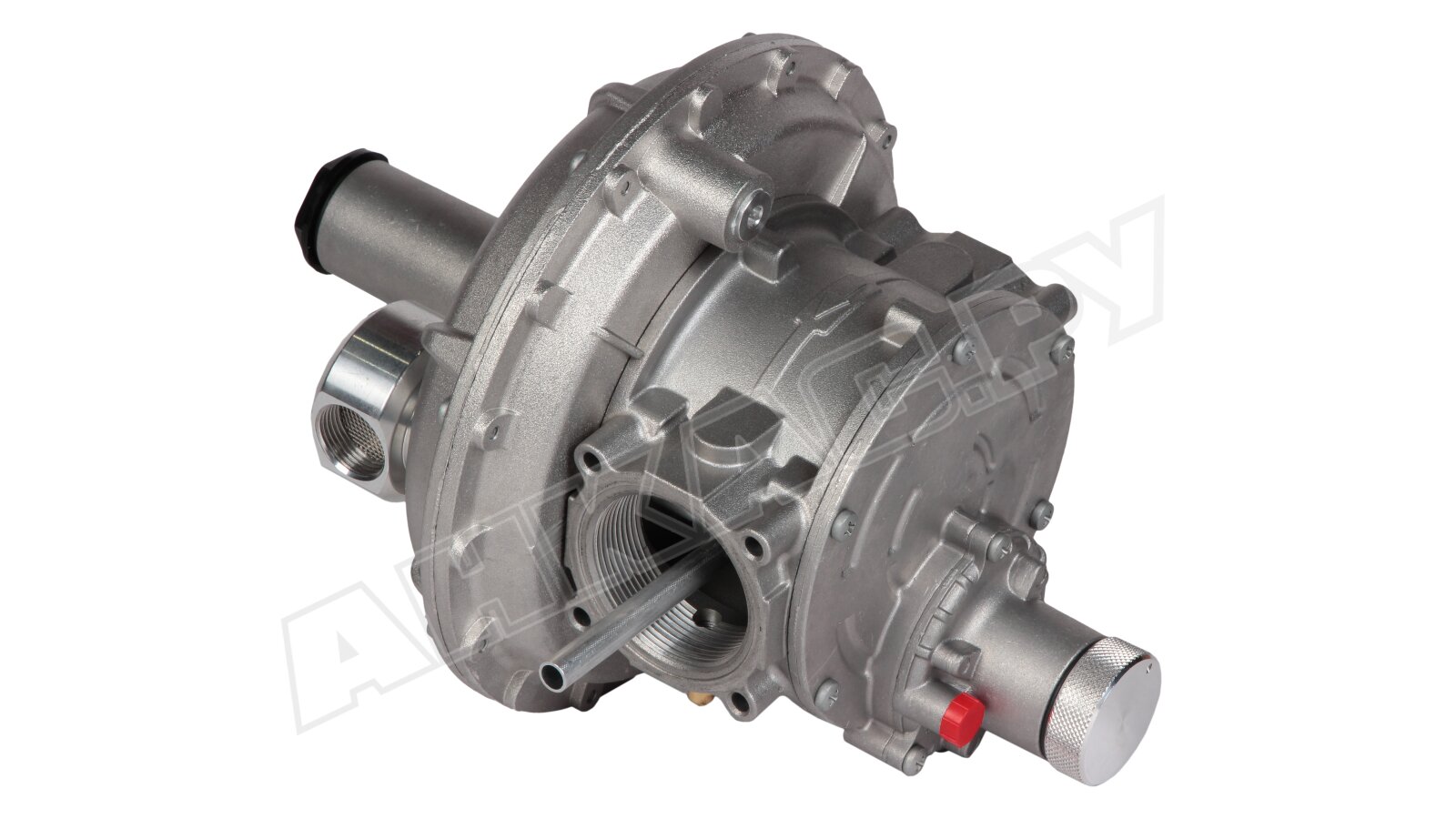

• В корпусе выполнены отверстия с внутренней резьбой Rp 2". Монтаж осуществляется в вертикальный или горизонтальный трубопровод (линейное соединение). Место размещения – помещение или улица (под навесом). Рабочие температуры: от -40 до +60 °С. Нельзя допускать воздействие агрессивной среды, разрушающей алюминий, сталь, каучук.

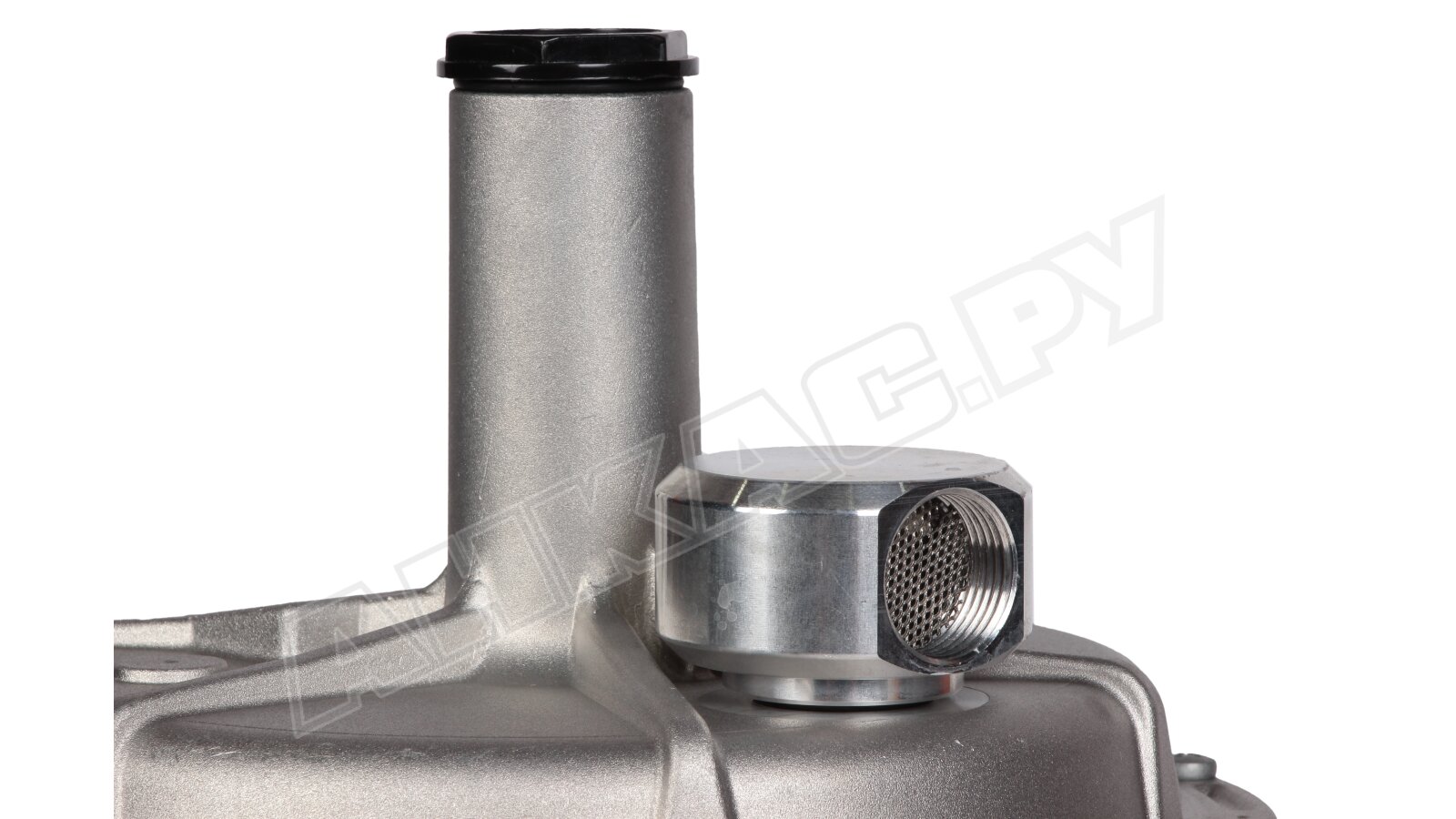

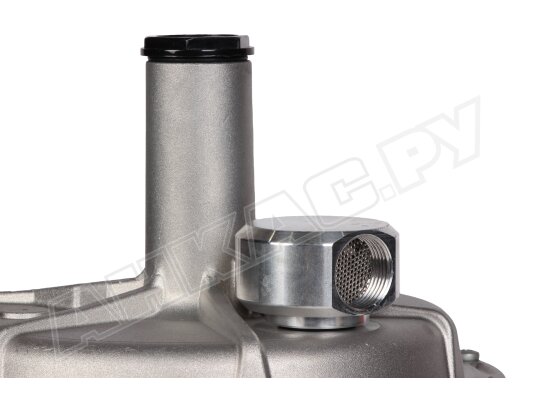

• В помещениях с недостаточным вентилированием следует вывести трубу от сбросного клапана на улицу для отведения стравленного газа. Предусмотрен выход G3/4 ".

Применение

Регулятор давления Madas RB07Z R160 служит для оснащения систем редуцирования, газоснабжения, газораспределения, используемых в коммунально-бытовых, промышленных нуждах. Рабочая среда – метан, сжиженный газ, азот, неагрессивные сухие газы. Возможно специальное исполнение для биогаза (по доп. запросу).
