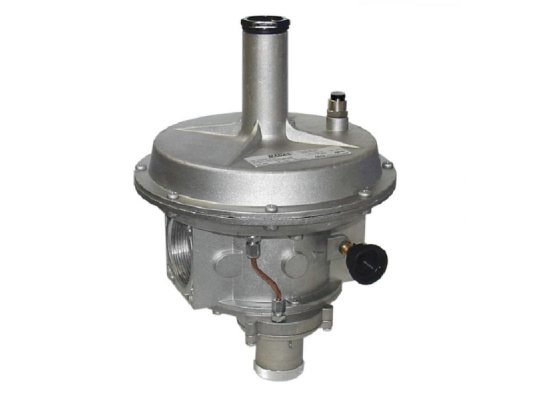

Регулятор давления газа Madas RB05Z R180

Версия с двойной мембраной

Регулятор давления Madas RB05Z R180 – многофункциональное устройство для оснащения систем газораспределения и газоснабжения. Отвечает за стабилизацию и поддержание выходного давления на необходимом уровне при любом входном давлении газа и расходе, а также за прекращение подачи газа при чрезмерно высоком / низком давлении после себя или отсутствии входного давления. Регулятор создан для оснащения объектов с давлением не выше 6000 мбар.

Конструкция и особенности

• Конструкция регулятора произведена из алюминия, латуни, нержавеющей оцинкованной стали, стекловолокна 30% на основе нейлона, каучука NBR, стойких к коррозии и износу.
• Для монтажа в систему в корпусе выполнены отверстия с внутренней резьбой Rp 1 1/4". Прямое соединение (литера «Z»). Допускается вертикальное и горизонтальное размещение.
• Регулятор устанавливается в местах, где исключено воздействие агрессивной среды, разрушающей материалы корпуса и деталей. Рабочие температуры: от -40 до +60 °С.
• В комбинированное устройство входит предохранительно-сбросной, предохранительно-запорный клапаны для выведения избыточного давления газа и закрытия газопровода при недопустимых значениях выходного давления, нулевом входном давлении.
• Настройка давления на выходе из регулятора осуществляется с помощью винта. Для контроля корректности параметров предусмотрен измерительный штуцер.
• При размещении регулятора в местах с плохой вентиляцией, требуется обеспечить дополнительный трубопровод для вывода стравленного сбросным клапаном газа в атмосферу. Предусмотрен выход G3/4 ".
• При срабатывании запорного механизма повторный запуск регулятора осуществляется вручную, когда полностью устранены причины, спровоцировавшие прерывание подачи газа. Точность срабатывания сбросного клапана ±5%, запорного клапана ±10%.

Регулятор давления Madas RB05Z R180 сертифицирован по EN 88-2. Применяется для регулирования давления метана, сжиженного газа, азота и других неагрессивных сухих газов в коммунально-бытовых системах газоснабжения, узлах распределения и редуцирования газа, газорегуляторных пунктах.
