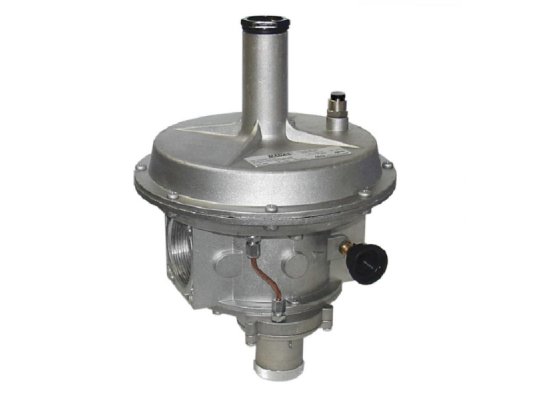

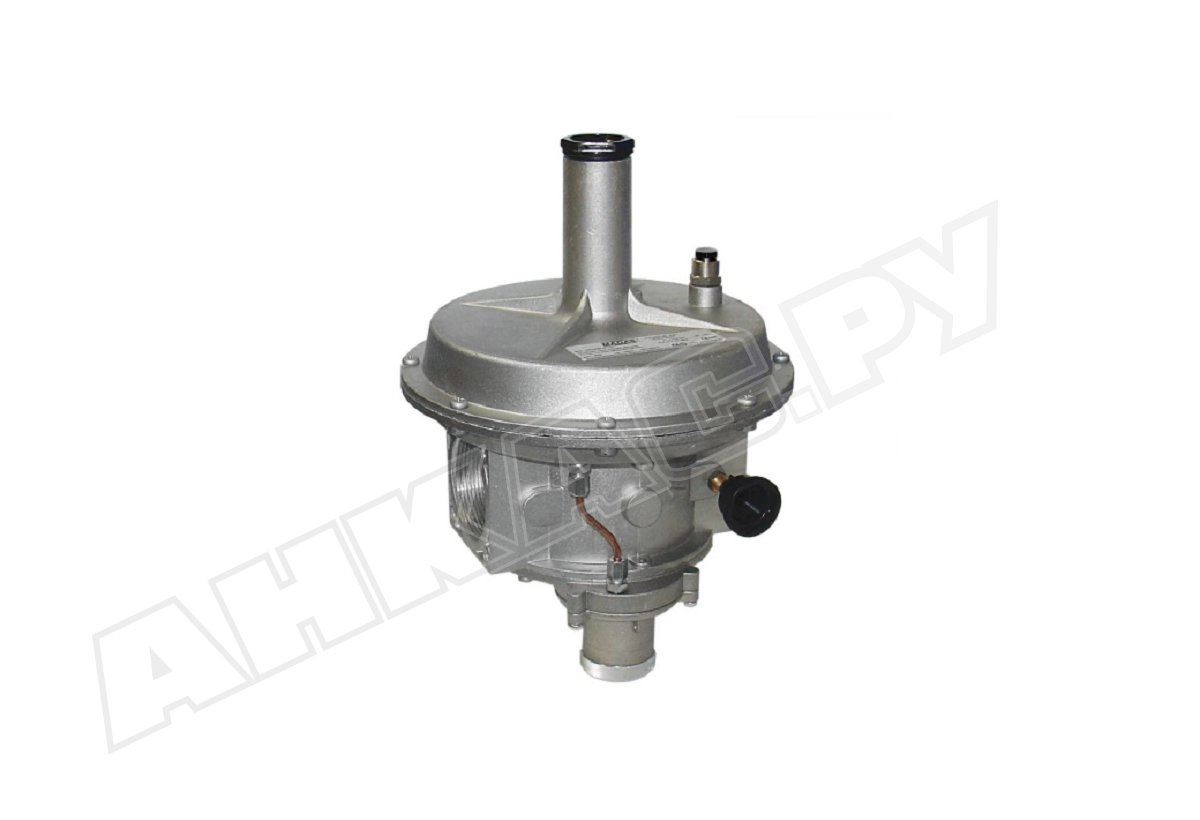

Регулятор давления газа Madas RB05Z R140

Регулятор давления газа Madas RB05Z R140 разработан для редуцирования высокого давления и поддержания стабильных выходных параметров независимо от колебаний давления в распределительной сети. Рассчитан на давление в магистрали до 6 бар. В состав комбинированного устройства входит предохранительно-запорный клапан (ПЗК), запирающий поток при избыточном и пониженном давлении, а также предохранительно-сбросной клапан для выпуска небольшого количества газа.

Рабочая среда

Регулятор прямого действия предназначен для работы с метаном, пропан-бутаном, азотом, воздухом и другой неагрессивной средой, соответствующей ГОСТ 5542-87. По запросу доступны версии для биогаза (требуется уточнение состава).

Основные характеристики:

• давление на входе в регулятор: не более 6000 мбар;
• класс «А» герметичности по стандартам EN 88-2, работа без утечек;
• минимальная пропускная способность: 0,1 нм3/ч;
• настройка исходящего давления в диапазоне 50-95 мбар;
• встроенный предохранительно-запорный клапан (ПЗК) для отсечки потока;
• настройка ПЗК по понижению: 10-30 мбар, по превышению: 60-140 мбар;
• точность срабатывания ПСК/ ПЗК: ±5%, ±10%;
• закрытие предохранительного запорного механизма менее, чем за 1 сек.;
• резьбовой способ соединения, отверстия Rp 1 1/4" для монтажа в систему;
• линейное соединение;
• расход газа: до 1300 нм3/ч;
• эксплуатационные условия: температура окружающей среды -40...+60 °C;
• узлы, требующие периодической замены: мембрана регулятора, мембрана ПЗК, пружина;
• заявленный производителем срок службы регулятора: 40 лет.

Особенности конструкции и комплектации

Регулятор давления газа входит в серию с предохранительным запорным клапаном, перекрывающим поток газа при аварийном повышении или понижении выходного давления. Повторный запуск регулятора выполняется после устранения причин, вызвавших срабатывание запорного устройства.

Регулятор оснащен предохранительно-сбросным клапаном для обеспечения полноценной работы во всем диапазоне пропускной способности. ПСК стравливает избыточное давление через сбросное отверстие.

Для настройки выходного давления и давления срабатывания защитных устройств предусмотрены регулировочные винты.

Регулятор произведен из алюминия 11S, штампованного алюминия, латуни ОТ-58, оцинкованной нержавеющей стали, стекловолокна с 30% нейлона. Материал уплотнений –газонепроницаемый бутадиен-нитрильный каучук.

Размещение и монтаж

Регулятор давления газа пригоден для установки в зонах 1 или 2 взрывоопасности по ГОСТ. Подходит для внутреннего и уличного размещения (под навесом, козырьком). Не допускается эксплуатация регулятора в местах, где внешняя среда агрессивно воздействует на металлические части конструкции и уплотнения.

Комбинированный регулятор может встраиваться на горизонтальные и вертикальные участки трубопровода с пружиной, направленной вверх (рекомендуемое положение, при других положениях эксплуатационный ресурс регулятора уменьшается).

Для правильной сборки регулятора на корпус нанесена стрелка, направляемая по ходу потока. Задание выходных параметров и пределов срабатывания защитных устройств осуществляется под контролем манометра. После сборки необходимо проверить герметичность системы.

Применение

Регулятор давления Madas RB применяется для снижения высокого давления и поддержания на необходимом уровне на газорегуляторных пунктах, станциях газораспределения, в узлах редуцирования и других объектах промышленного и коммунального газоснабжения.

Техобслуживание и замена деталей

Два раза в год выполняются контрольные измерения выходного давления и проверка работы защитных устройств (ПЗК и ПСК). Замена основных деталей проводится каждые 5 лет (рабочая мембрана, мембрана ПЗК) и через 20 лет (пружина). После частичной или полной разборки-сборки регулятора необходимо заново выполнить основные настройки.

Достоинства:

• точные выходные параметры давления;
• быстродействующий предохранительно-запорный клапан;
• конструкция, адаптированная для низкотемпературного применения;
• модификация с предохранительно-сбросным клапаном;
• возможность уличной эксплуатации;
• монтаж на горизонтальный и вертикальный трубопровод;
• 2 года гарантийного обслуживания.

Другие модели линейки

У нас также можно купить регуляторы давления газа Madas RB с другими характеристиками и комплектацией. Со склада и под заказ доступны модификации с различными диапазонами выходного давления, фланцевым и резьбовым соединением, индикатором положения ПЗК, ПСК или без него, встроенным шумоглушителем, специальные версии для работы с биогазом и агрессивными газами, модификации «компакт» (RBС). Обращайтесь, чтобы узнать больше.
