Регулятор давления газа Madas FR2LB DN 20

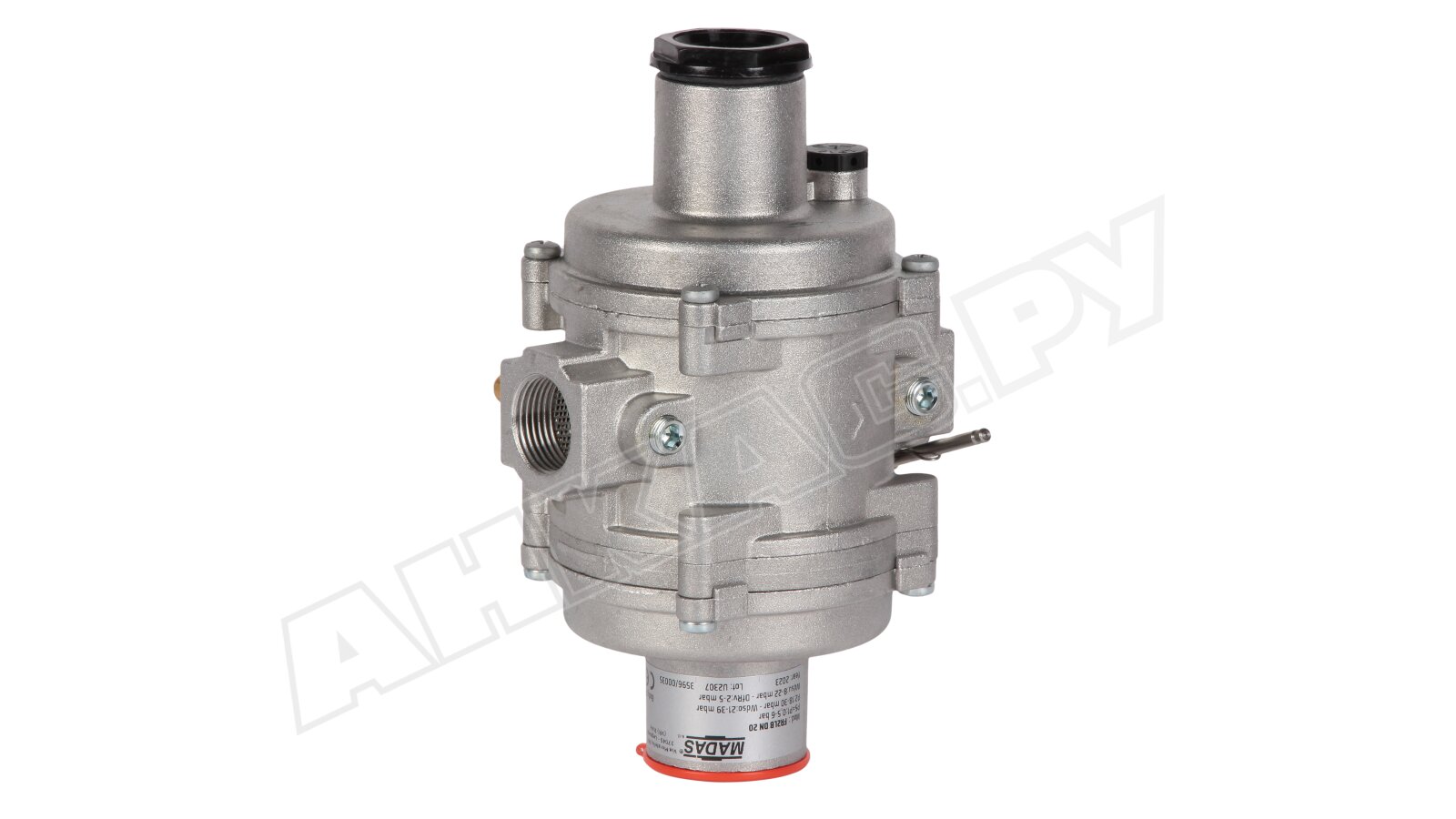

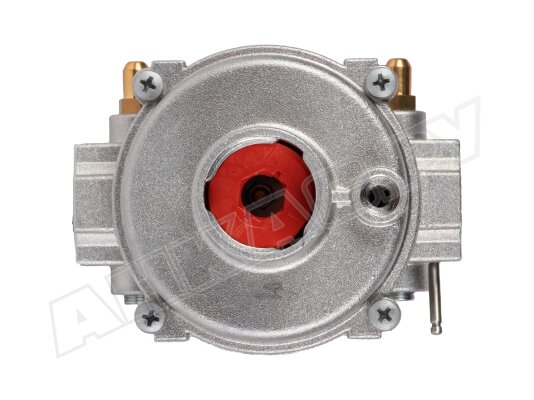

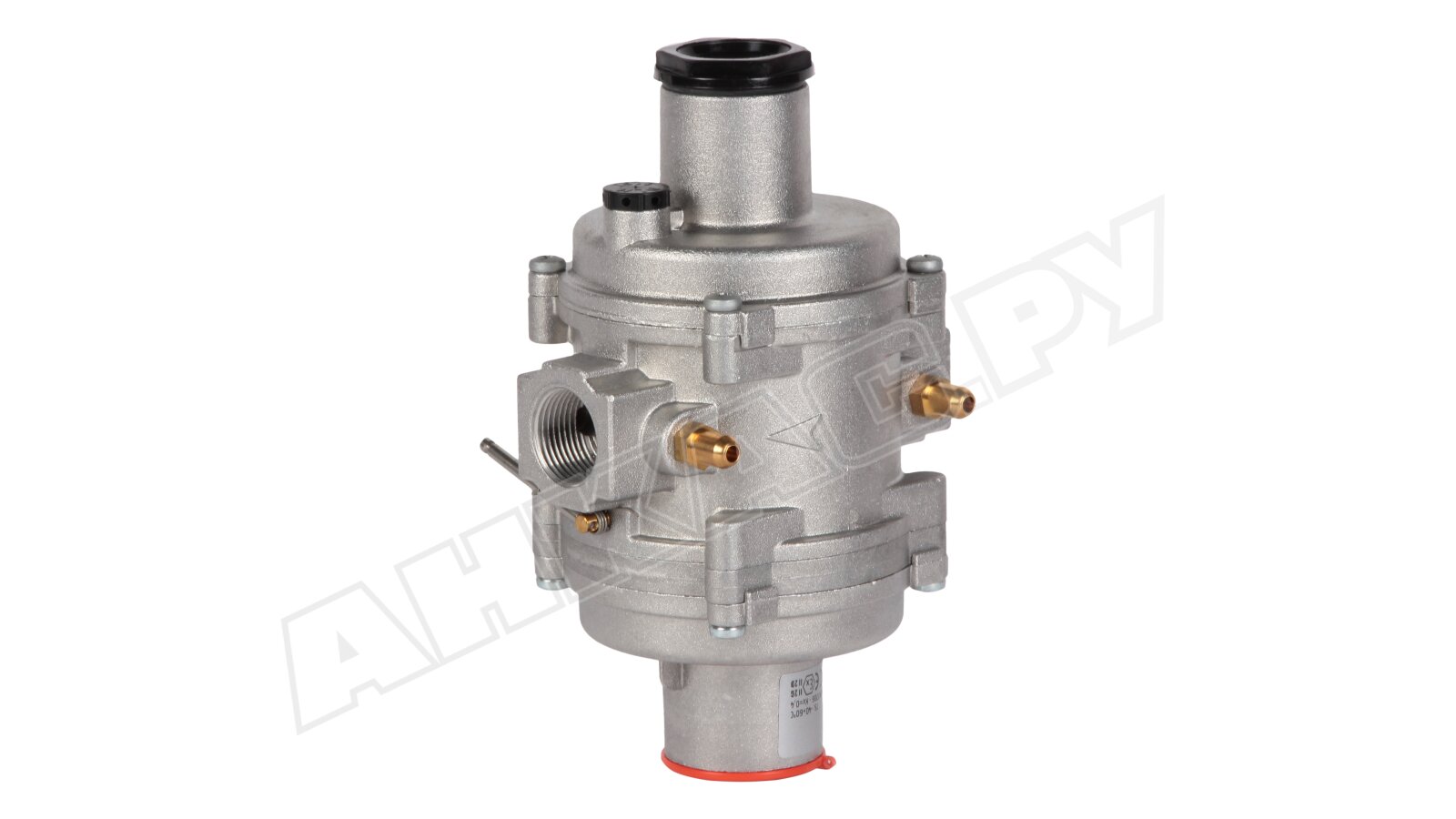

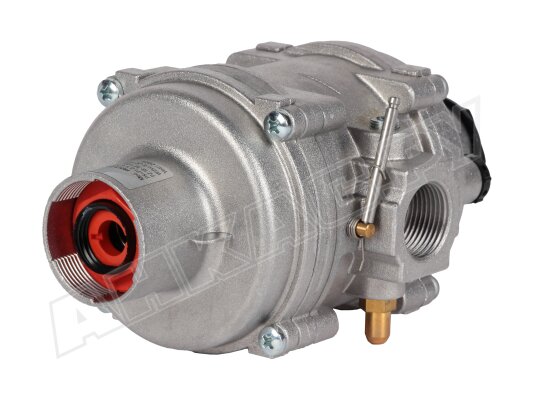

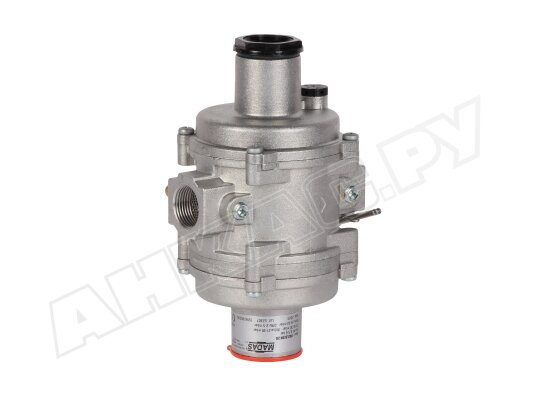

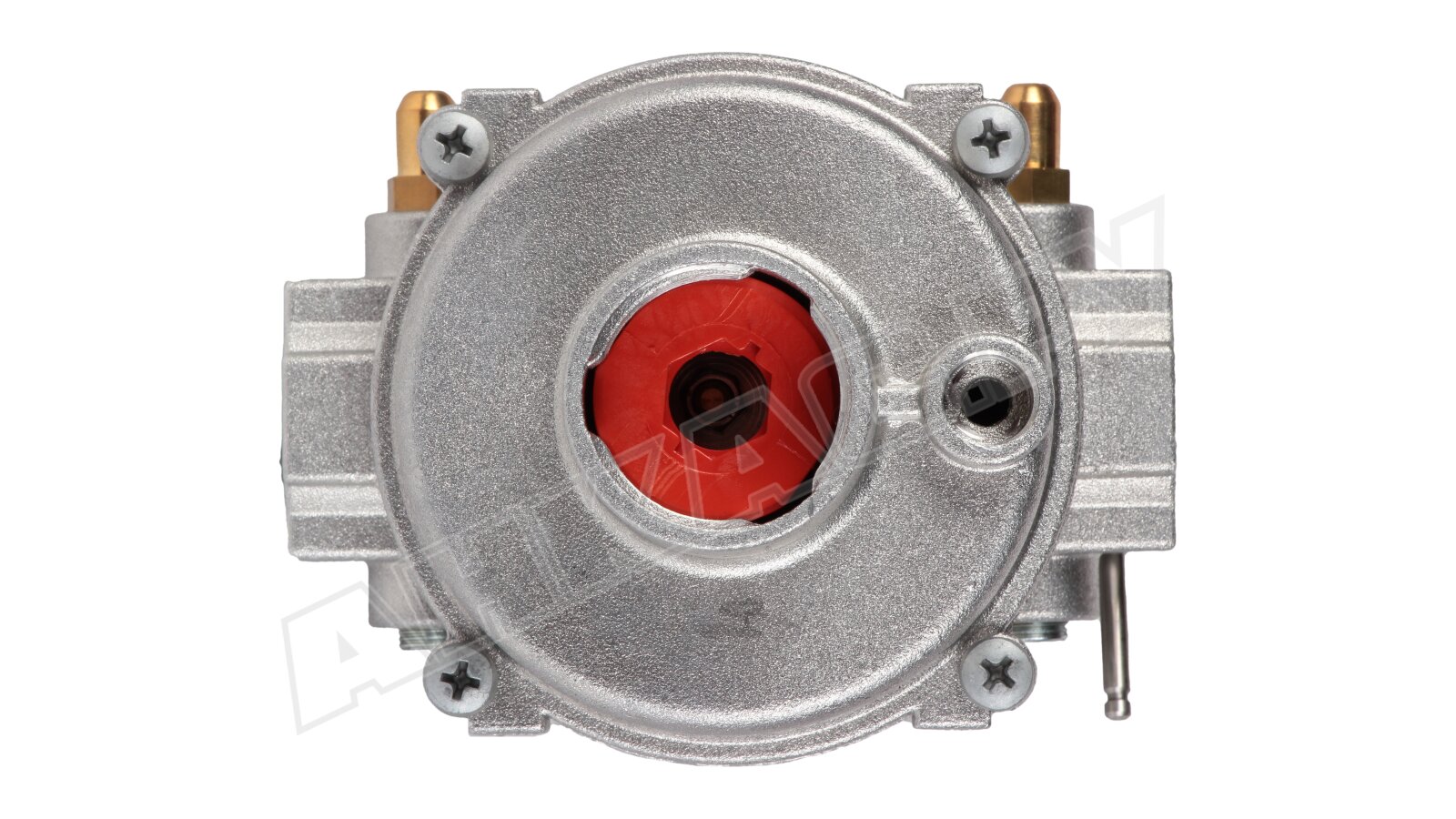

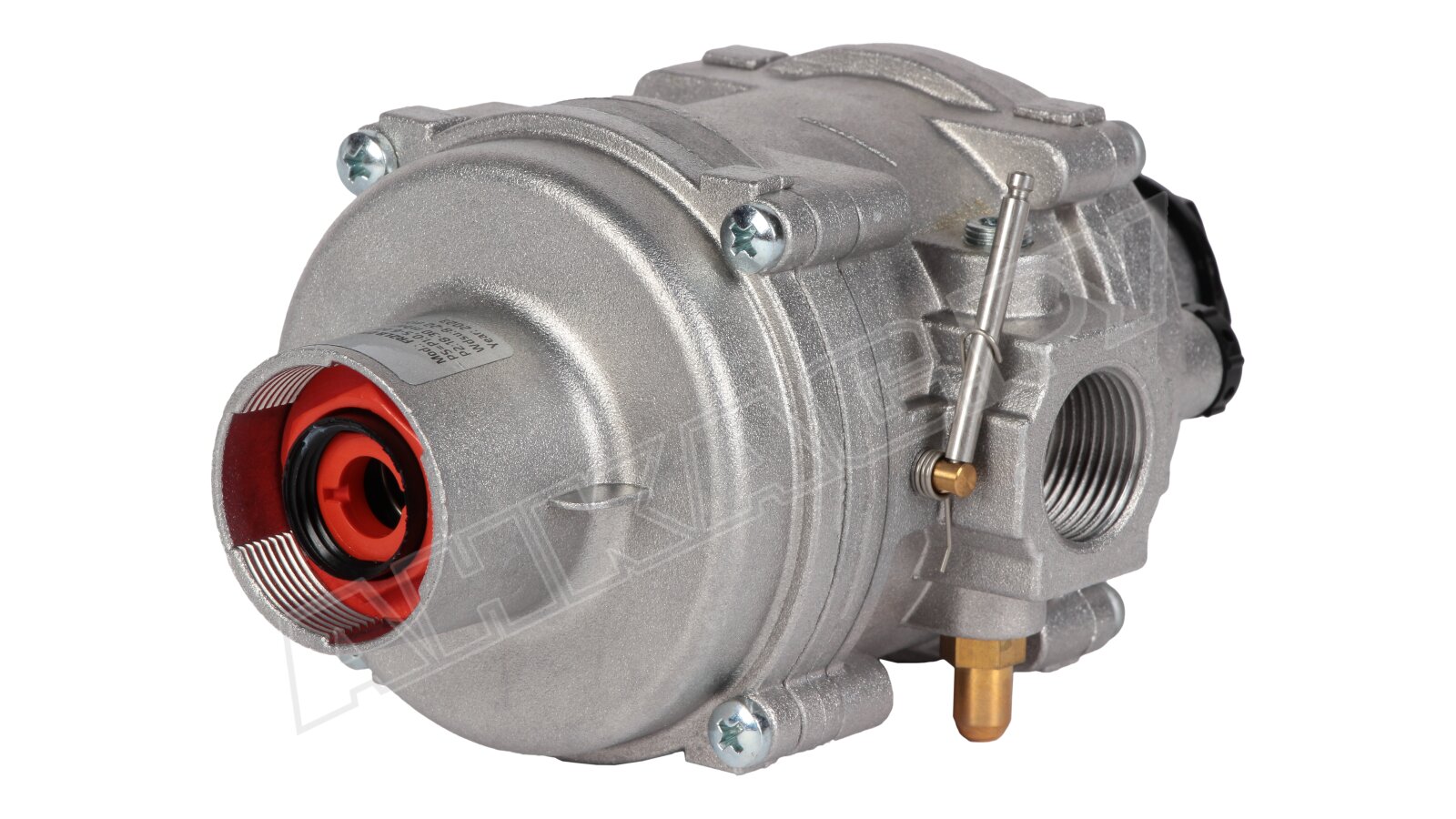

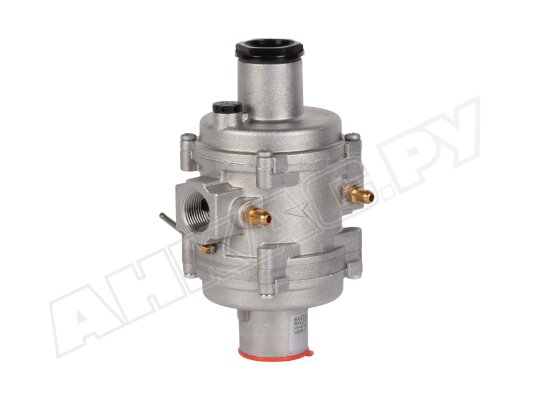

Регулятор давления газа Madas FR2LB03Z 120 – комбинированный регулятор с двойным фильтром для регулирования давления в системах с небольшим расходом. Оснащен предохранительно-запорным (ПЗК) и сбросным (ПСК) клапанами. Затвор с плечом 1:5 гарантирует точность регулирования и надежное закрытие даже при попадании влаги и обледенении.

Особенности конструкции и комплектации

Регулятор Madas FR2LB03Z оснащен:

• рабочей мембраной, защищенной от попадания влаги;
• фильтрующей сеткой и фильтрующим элементом для защиты устройства от засорения;
• запорным клапаном по превышению давления, перекрывающим поток газа при избыточном выходном давлении;
• запорным клапаном по понижению давления, прерывающим подачу газа при падении давления за установленную границу;
• сбросным клапаном для выпуска избыточного количества газа при превышении давления заданной величины. В недостаточно вентилируемых помещениях стравленный газ следует отводить наружу.

На корпусе предусмотрены штуцеры для измерения давления.

Применение

Регулятор отвечает за снижение входного давления до постоянного значения с учетом настройки пружины (в пределах доступного диапазона) при изменяющемся расходе или давлении в главной магистрали. Пригоден для работы с сухими нейтральными газами: метаном, сжиженным газом, азотом, воздухом. За счет универсальных характеристик и компактных габаритов подходит для установки в бытовые и промышленные системы с небольшим расходом.

Основные параметры:

• комбинированный регулятор с двойным фильтром и защитными клапанами;
• давление перед регулятором: до 6000 мбар;
• диапазон рабочего давления: 18-30 мбар, точность регулирования ±10%;
• параметры срабатывания запорного клапана: 8-22 мбар/ 21-39 мбар;
• диапазон настройки сбросного клапана: 20-35 мбар;
• точность срабатывания ПСК/ ПЗК: ±5%/ ±10%;
• соответствие стандарту EN 13611;
• минимальная пропускная способность: от 0,1 нм3/ч;
• время закрытия ПЗК < 1 сек.;
• прямое (линейное) соединение, внутренняя резьба Rp ¾";
• допустимые рабочие температуры: -40...+60 °C;
• установка на горизонтальный трубопровод пружиной вниз;
• фильтрующий элемент из высокопрочного синтетического материала (виледон);
• степень фильтрации: 50 микрон;
• срок службы регулятора: 40 лет.

Установка

Комбинированный регулятор давления может эксплуатироваться в зонах 1 или 2 взрывоопасности. Не пригоден для зон 0.

Достоинства:

• комбинированная конструкция с защитными устройствами (ПЗК, ПСК);
• двойная фильтрация газа;
• защищенная от попадания влаги рабочая мембрана;
• постоянное давление газа при изменениях давления в сети;
• точное регулирование выходного давления;
• надежное закрытие ПЗК, в т.ч. при попадании влаги и наледи;
• адаптация к низким температурам воздуха.

Регуляторы Madas FR2LB

Серия включает регуляторы давления для неагрессивных сред, биогаза (литера В), с уплотнениями из витона (V), уплотнениями и мембранами из витона (W), обработкой корпуса методом катафореза (К), соединениями DN15-DN25, с/ без ПСК. Модификации CHR поставляются с морозостойкими мембранами.
